Besiktningsrapport
8.5
Installation genom
Svea Solar
Datum
27 december 2022
Ort
Mariestad, Västra Götalands län
Dragavlastade
Säkerhetsavstånd
Skena överhäng
+ 2
87% godkända
13% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Huawei: Smart Power Sensor
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
5/27

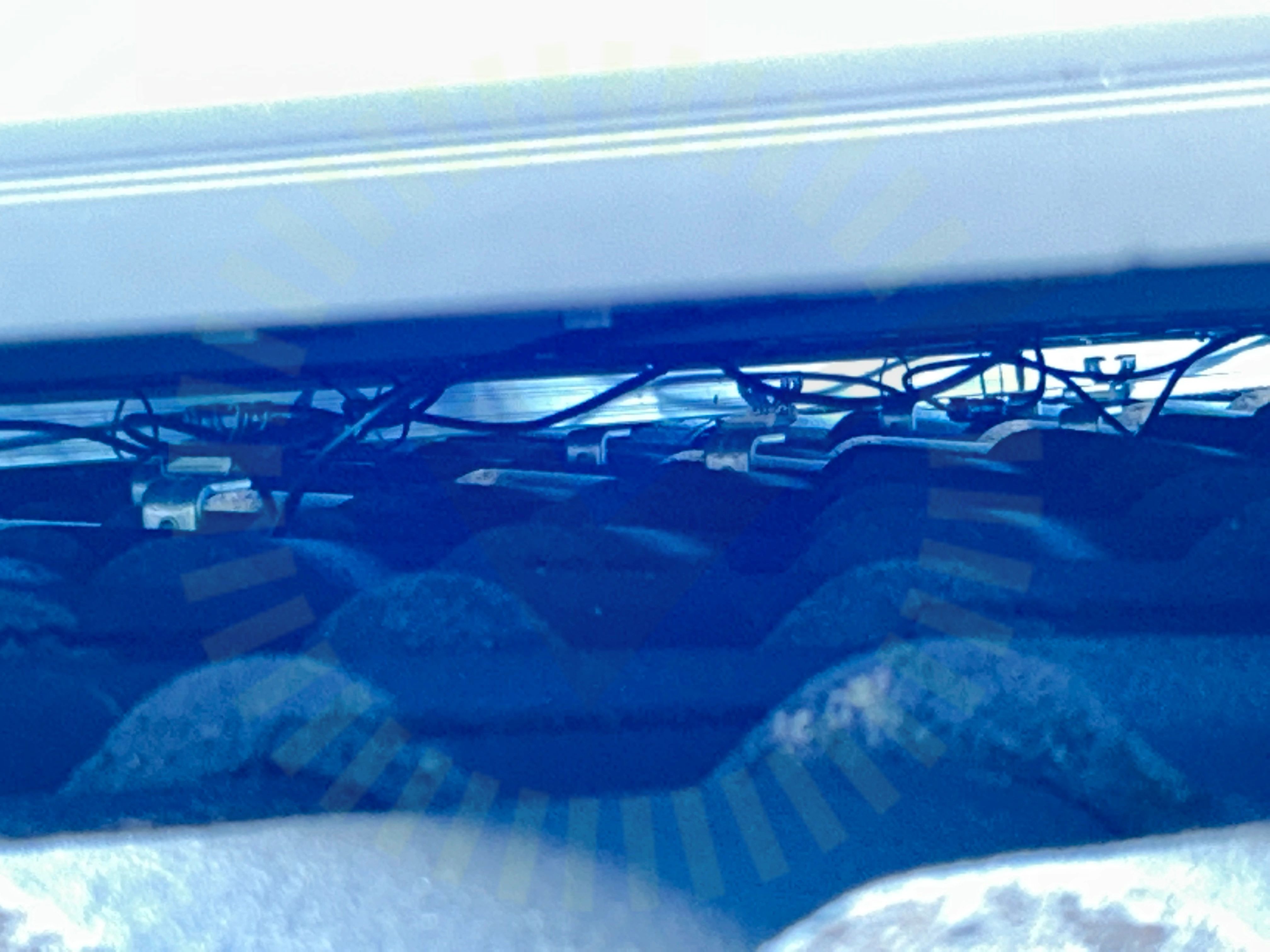

1.1 Kabeluppfästning
Inte godkänd
DC-kablage ligger på takpannor på flera ställen.

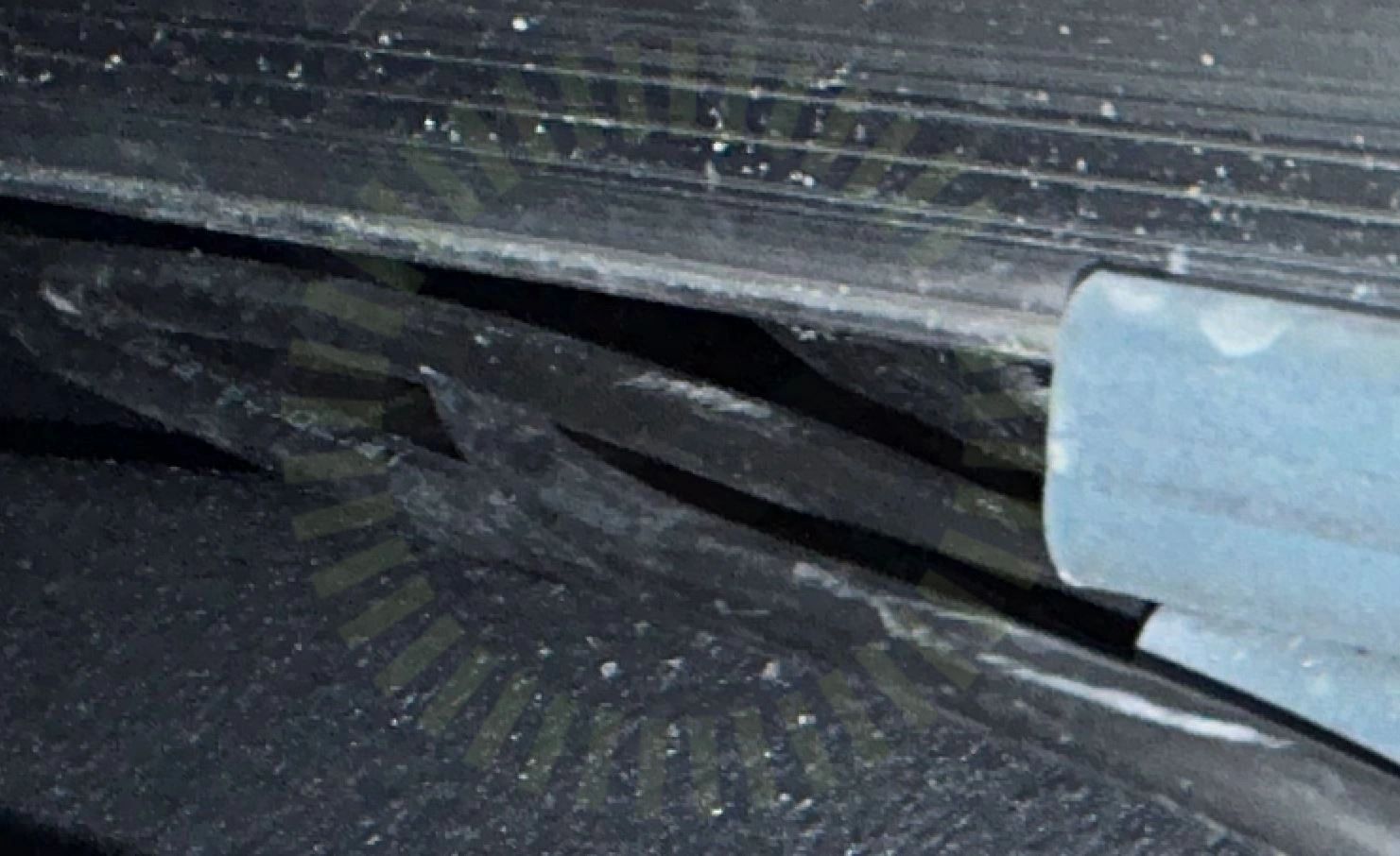

1.2 Skador
Inte godkänd
DC kabel skadad.

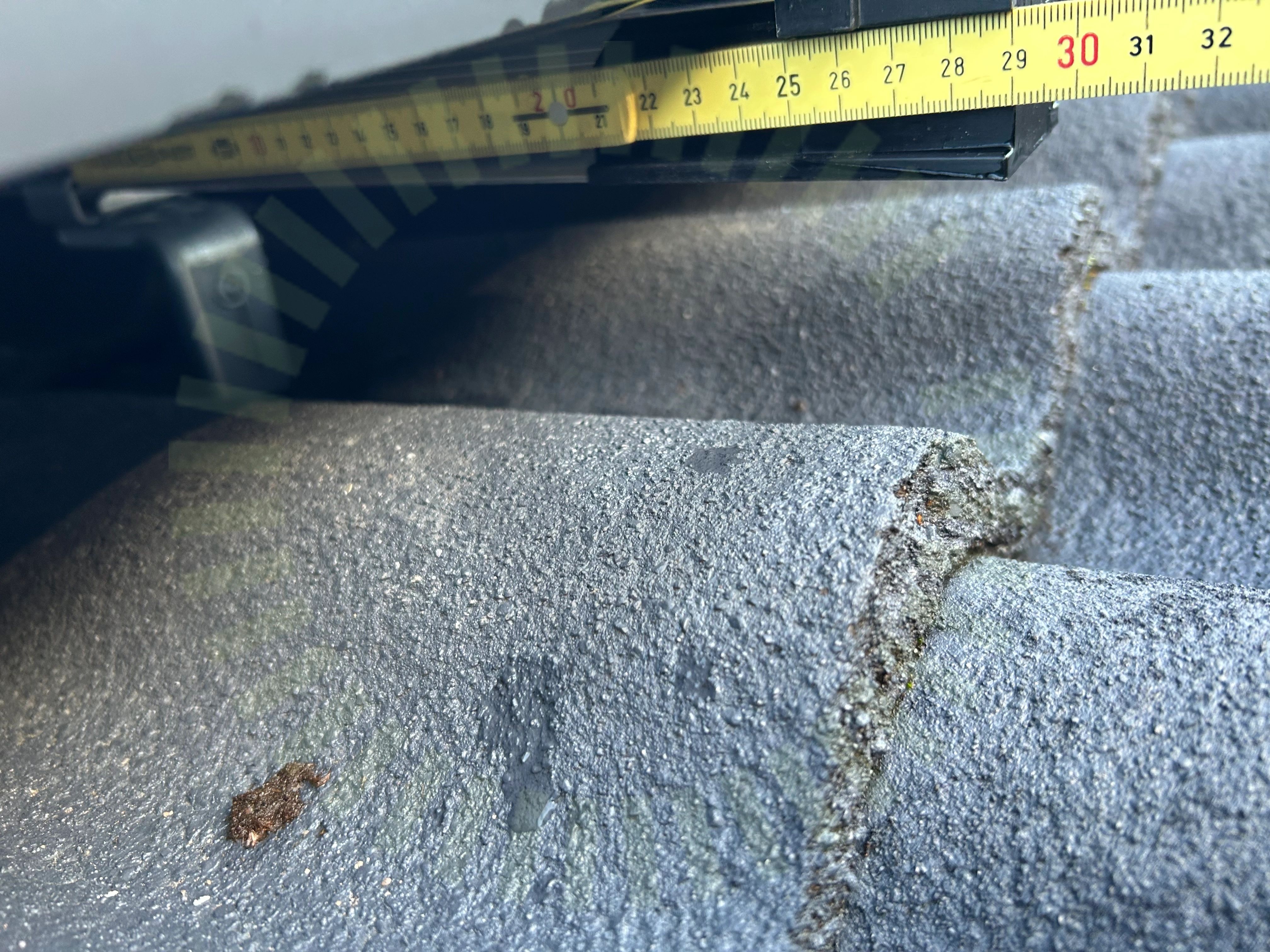

1.3 Skena överhäng
Inte godkänd
Överhänget stämmer inte överens med tillverkarens anvisningar. (Max 25cm)
1.4 Snö- och Vindlastberäkning
Inte godkänd
Angiven lutning i snö- & vindlastberäkning är 27 grader. Takets faktiska lutning är 20 grader. Snö- & vindlastberäkning saknas för garagetaket.

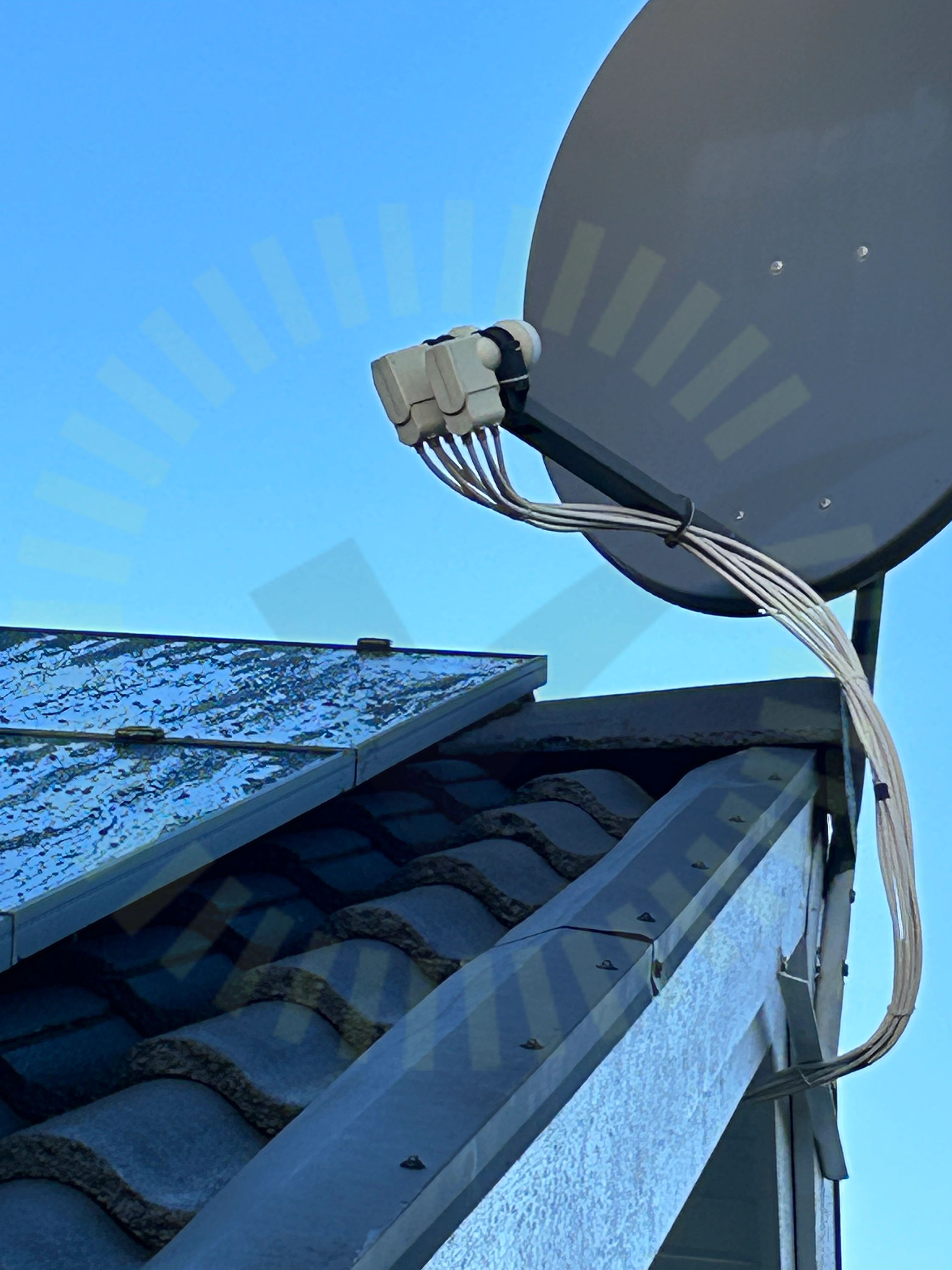

1.5 Säkerhetsavstånd
Inte godkänd
Säkerhetsavstånd följer inte tillverkarens anvisningar. (Min 25cm)
Godkända kontrollpunkter
22/27
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/11

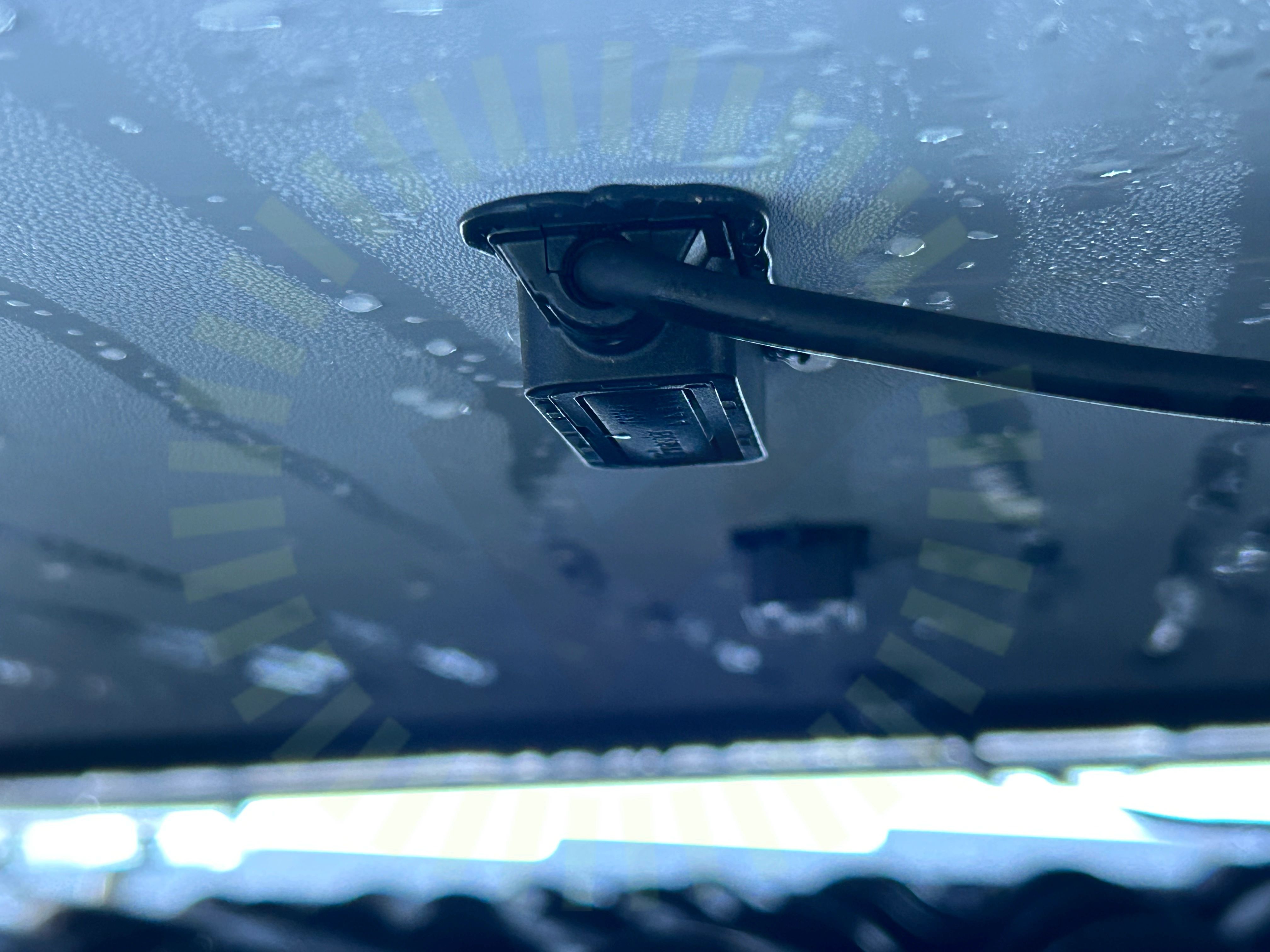

2.1 Dragavlastade
Inte godkänd
Panelens kabel är för hårt dragen.

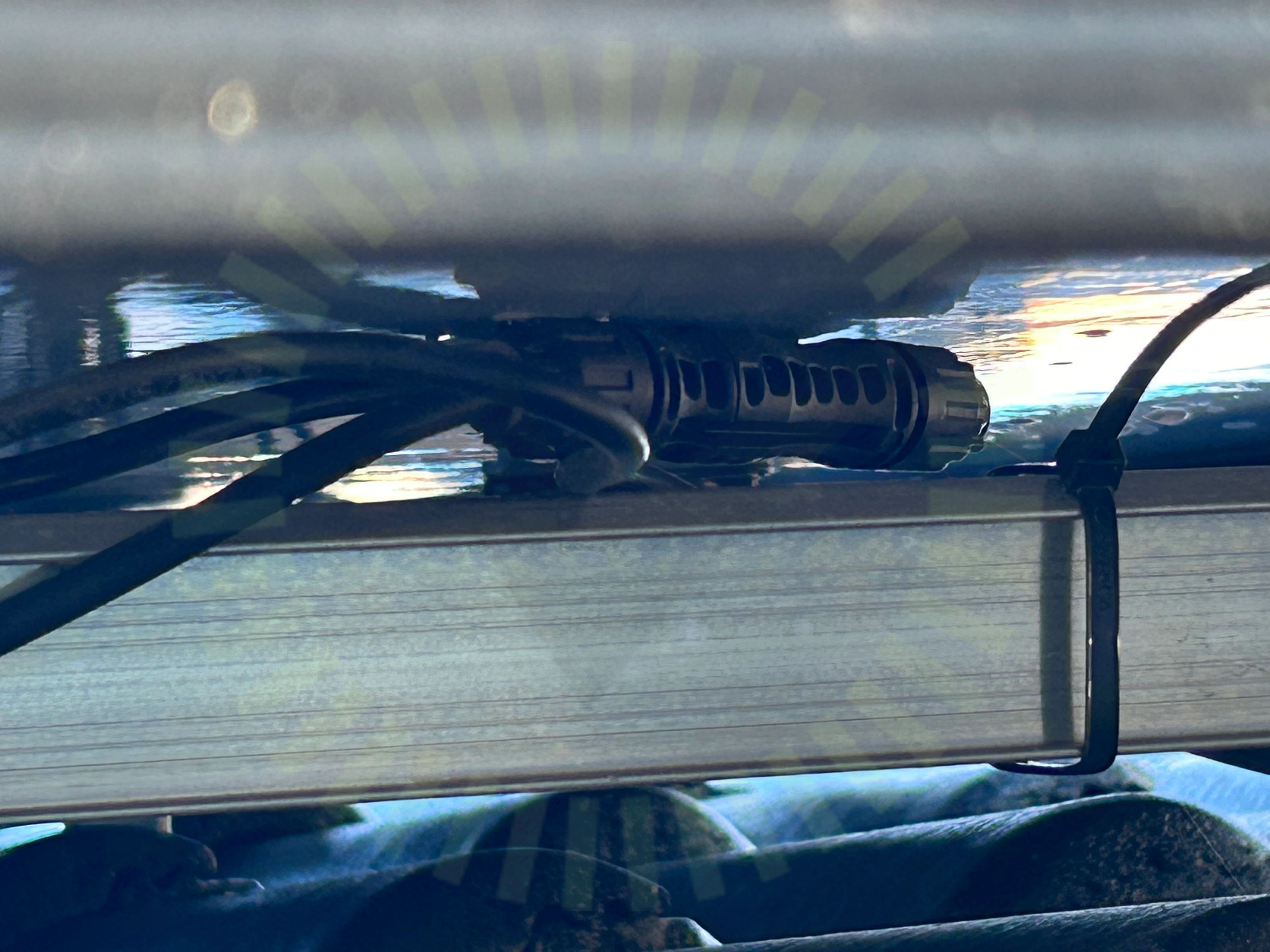

2.2 Föremål mot bakstycke
Inte godkänd
Föremål mot baksida av panel.
Godkända kontrollpunkter
9/11
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likspänning
Inte godkänd
Märkning saknas.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
1/28
4.1 Förskruvning
Inte godkänd
MC4 - Förskruvning ej dragen.
