Besiktningsrapport

9.0

Installation genom

Raymond

Datum

4 april 2023

Ort

Onsala, Hallands län

Takstolsinfästning

Skenornas infästning korslager

Kabeluppfästning

+ 7

92% godkända8% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 455W

MontagesystemK2: SingleRail: CrossHook 3S

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

Mätprotokoll DCSträngschema

Varselmärkning

Anmärkningar

2/4

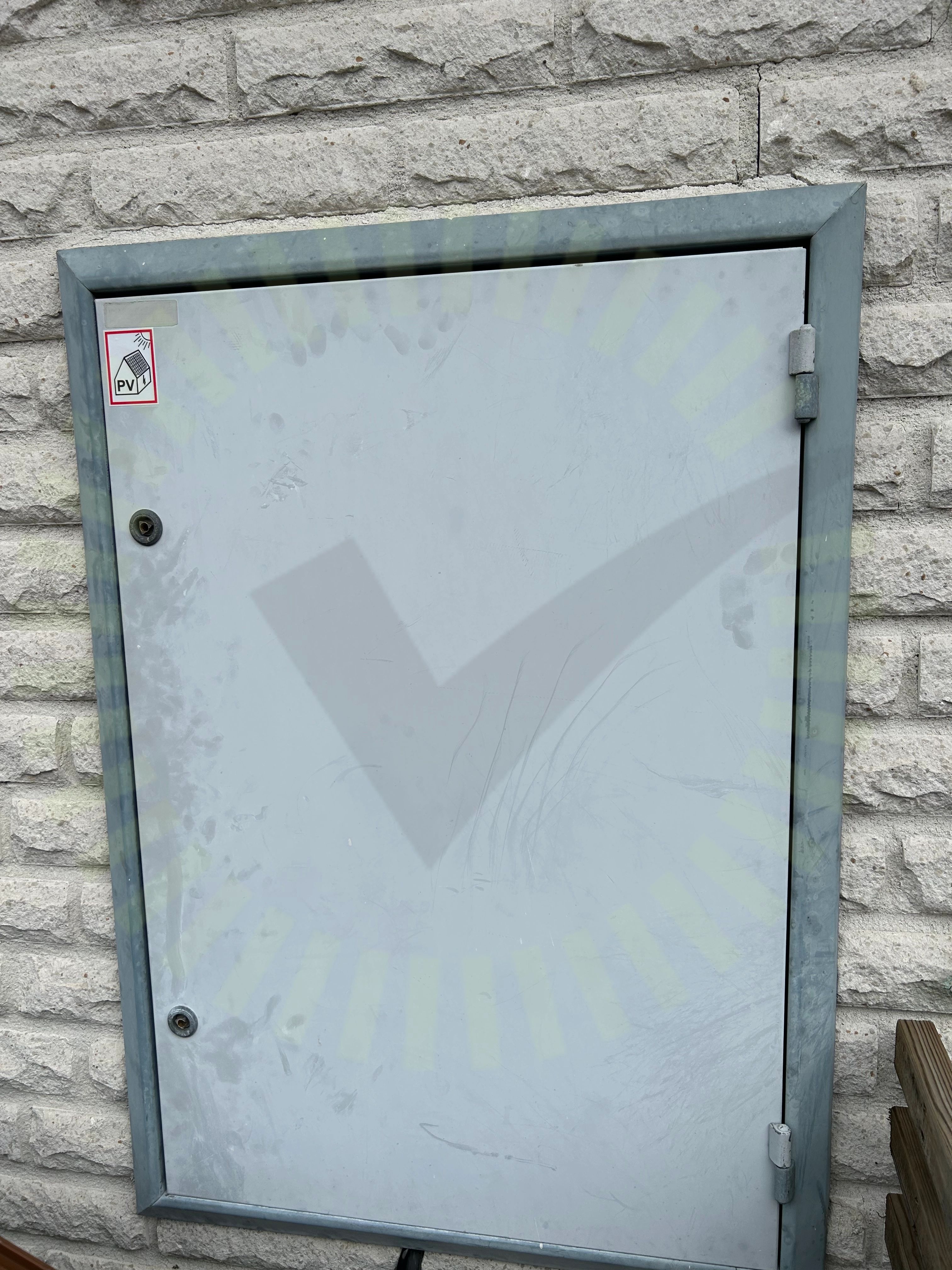

2.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt. Märkning förväntas inte sitta kvar under anläggningens livslängd.

ELSÄK-FS 2022:2 - § 11

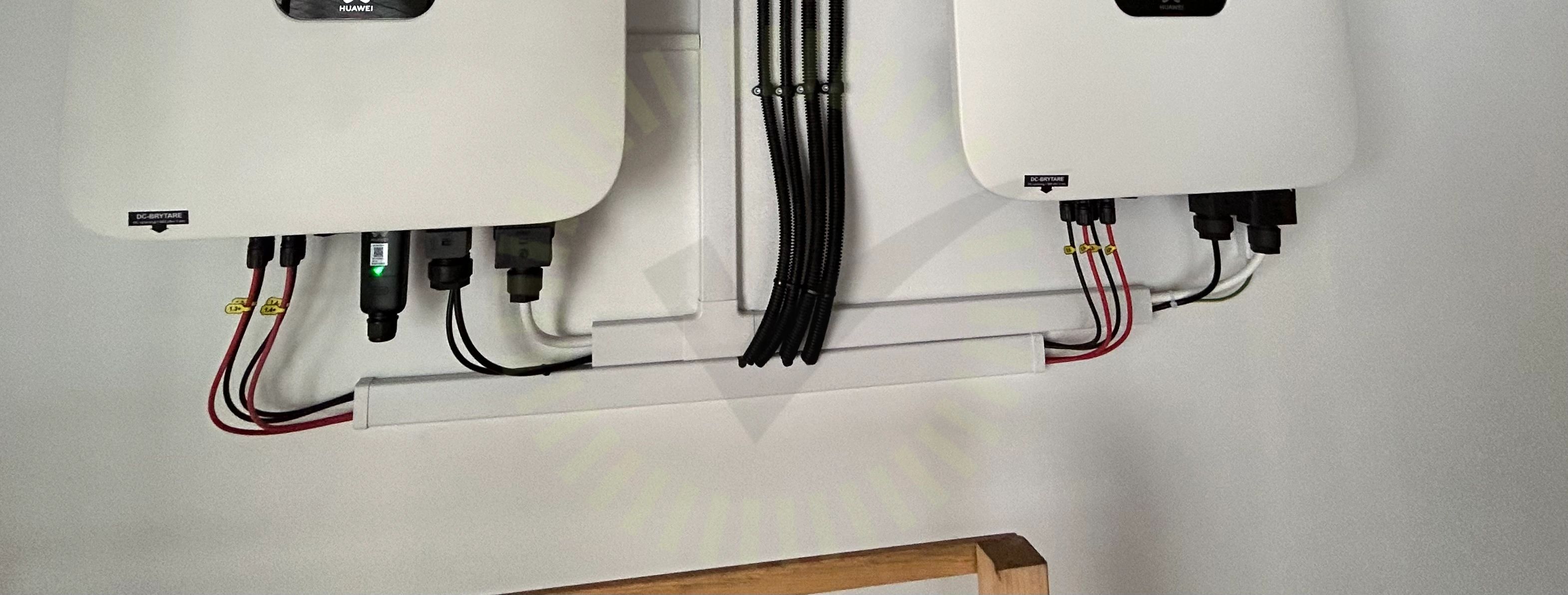

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Informering av solcellerVarning för backspänning

Växelriktare

Anmärkningar

2/31

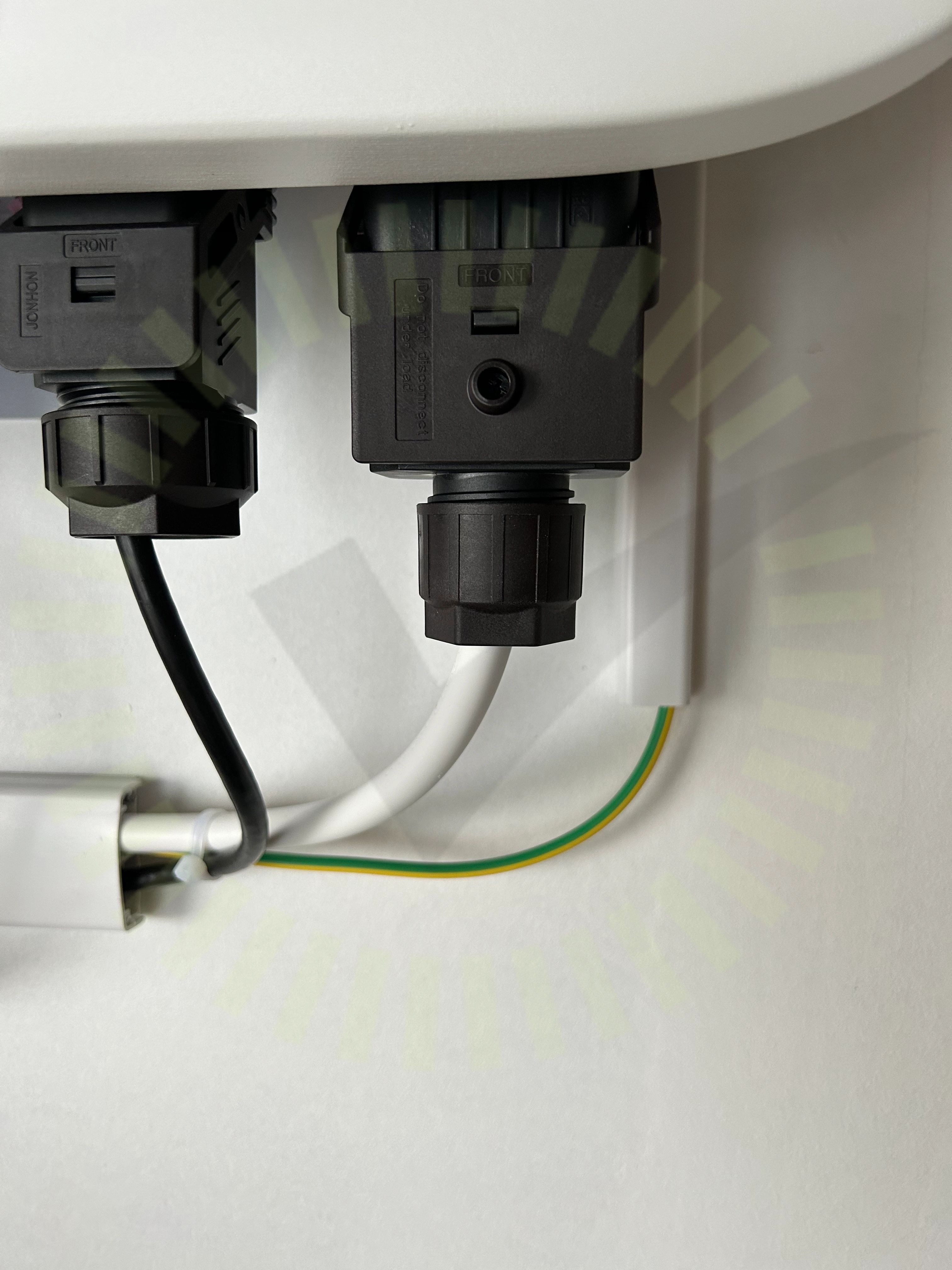

3.1 AC Böjradie

Inte godkänd

Kablaget drar snett i anslutningen.

SS 436 40 00 (522.8.3)

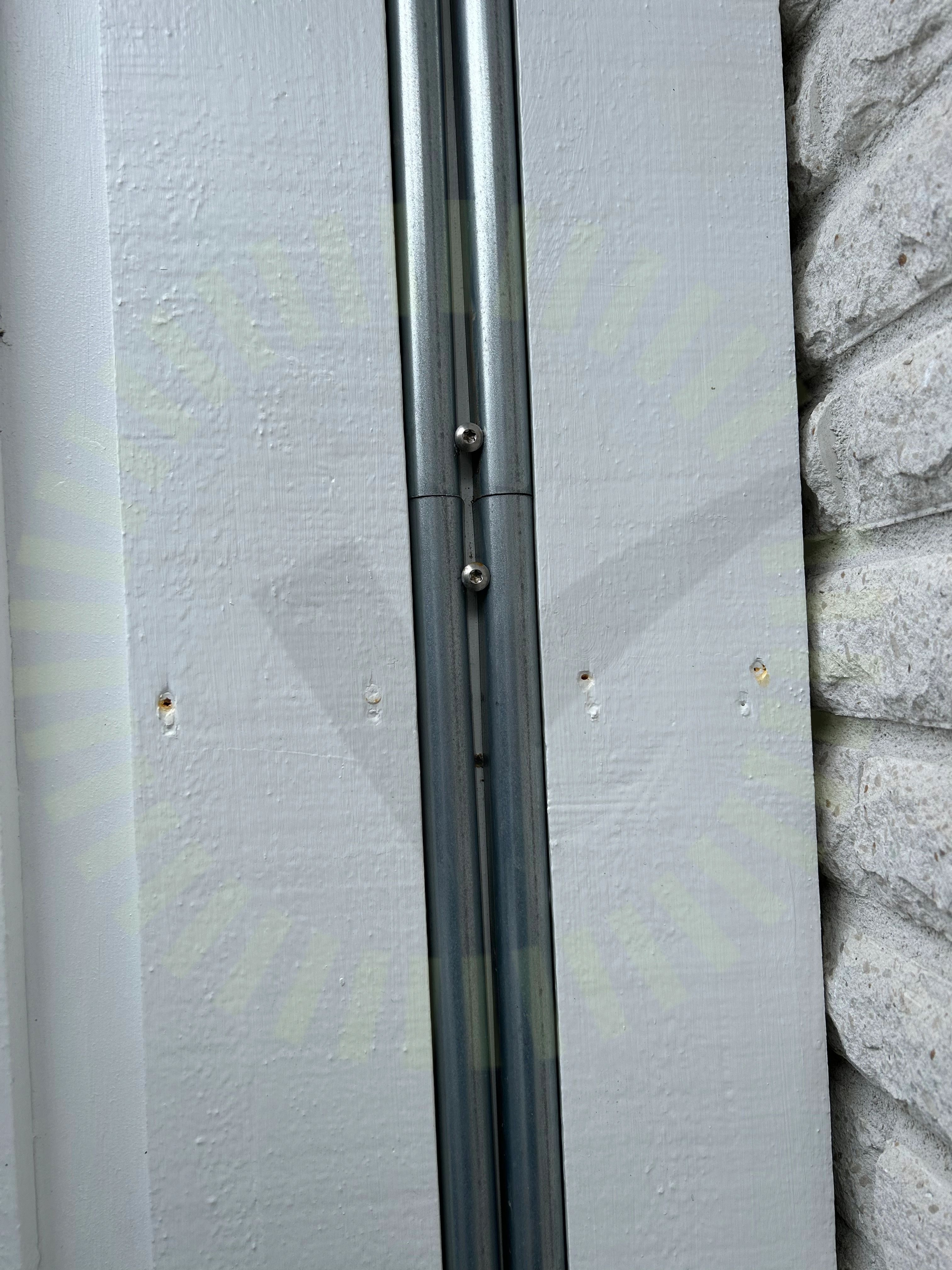

3.2 Klammer

Inte godkänd

Klammer saknas

Godkända kontrollpunkter

29/31

AC anslutning växelriktareAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation

garage, GruppSol: Sverigepanelen 455W

Anmärkningar

1/15

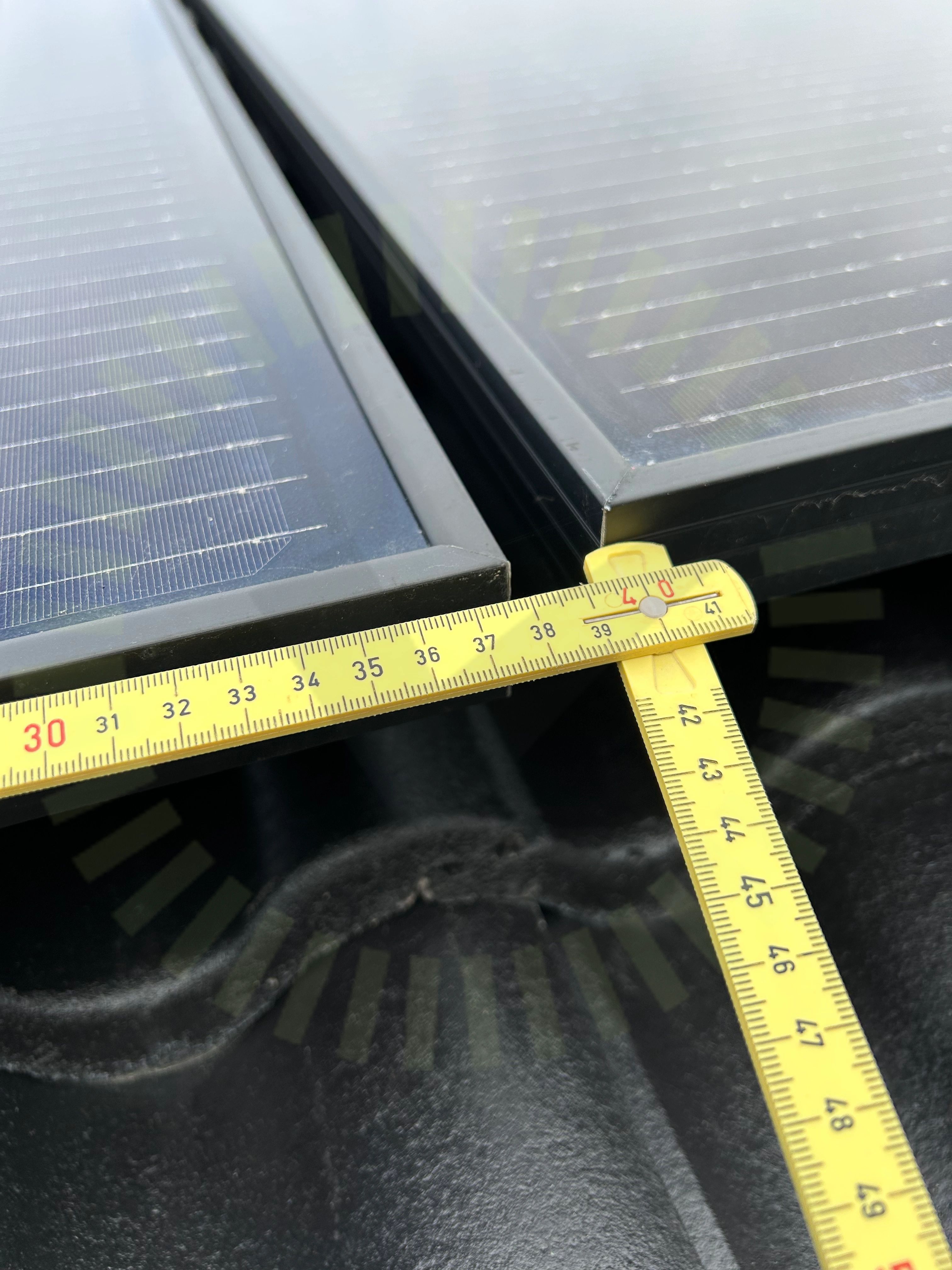

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Infästningsinstruktioner Sverigepanelen

Godkända kontrollpunkter

12/15

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakterKontakter

garage, K2: SingleRail: CrossHook 3S

Godkända kontrollpunkter

28/28

Använd skruv för klämmaDC kabel förläggningFrämmande materialInfästningarKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTakstolsinfästningTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

hus 2, ESDEC Lutande Panntak

Anmärkningar

5/28

6.1 Dräneringshål pekar neråt

Inte godkänd

Panelfästen inte rätt monterade

Tillverkarens anvisningar

6.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

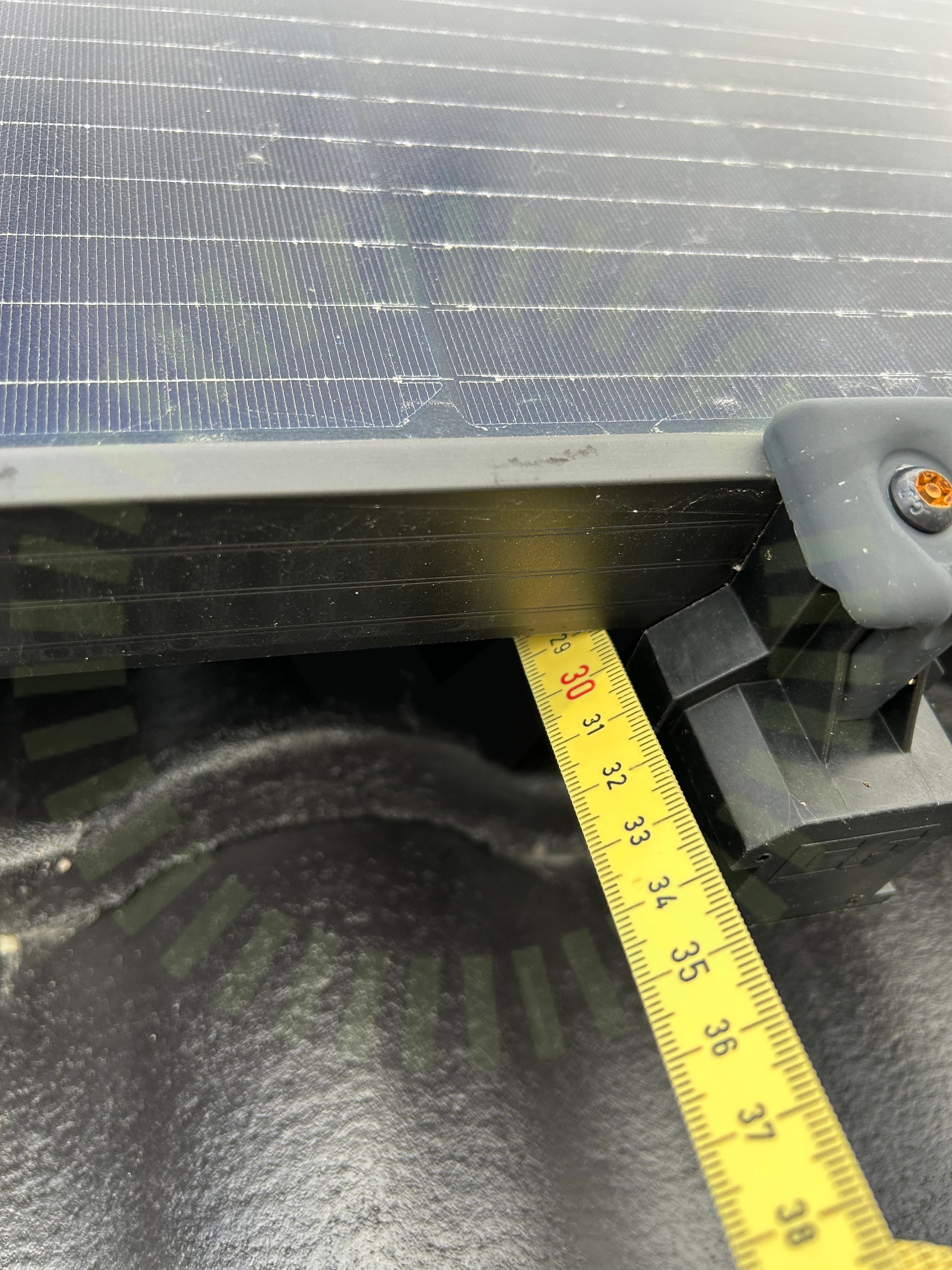

6.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

6.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för ESDEC systemet.

Tillverkarens montageanvisningar

6.5 Takkrokarnas CC

Inte godkänd

Underlag saknas att kontrollera avstånd mot.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/28

Använd skruv för klämmaDC kabel förläggningFrämmande materialFörstärkningsskruvKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

hus 2, GruppSol: Sverigepanelen 455W

Anmärkningar

1/15

7.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Infästningsinstruktioner Sverigepanelen

Godkända kontrollpunkter

12/15

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakterKontakter

hus, GruppSol: Sverigepanelen 455W

Godkända kontrollpunkter

13/15

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakterKontakter

hus, K2: SingleRail: CrossHook 3S

Anmärkningar

3/32

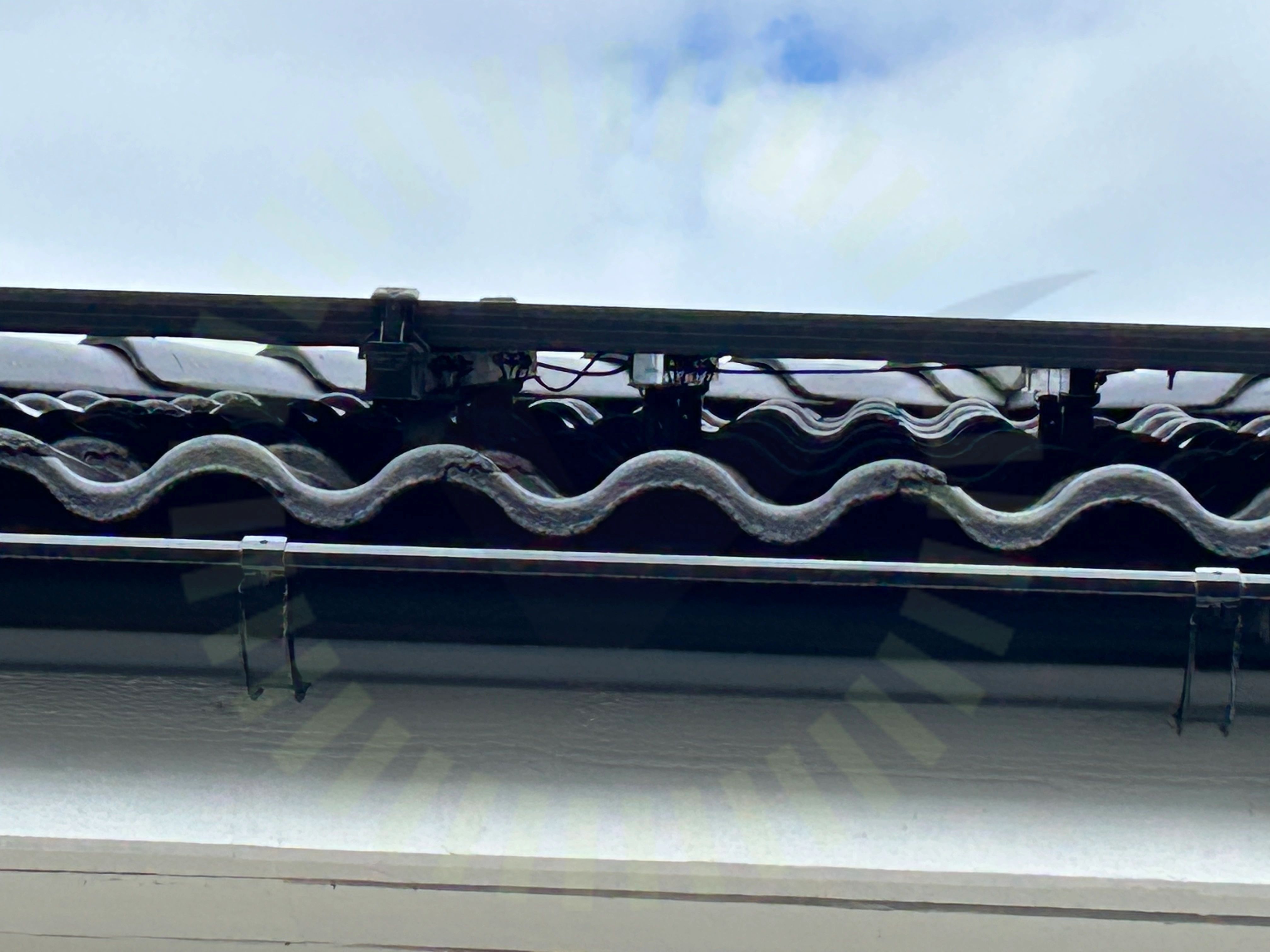

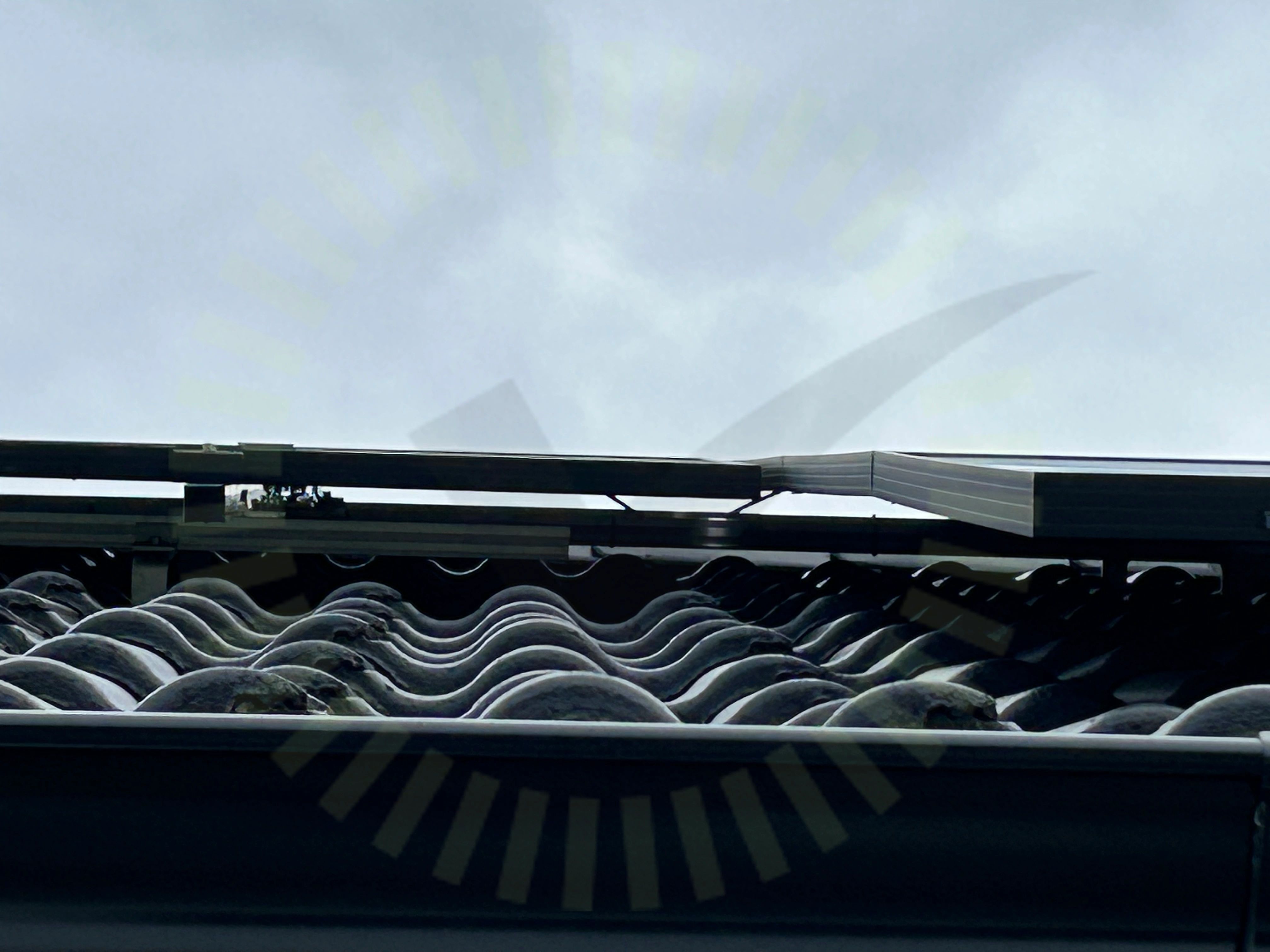

9.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

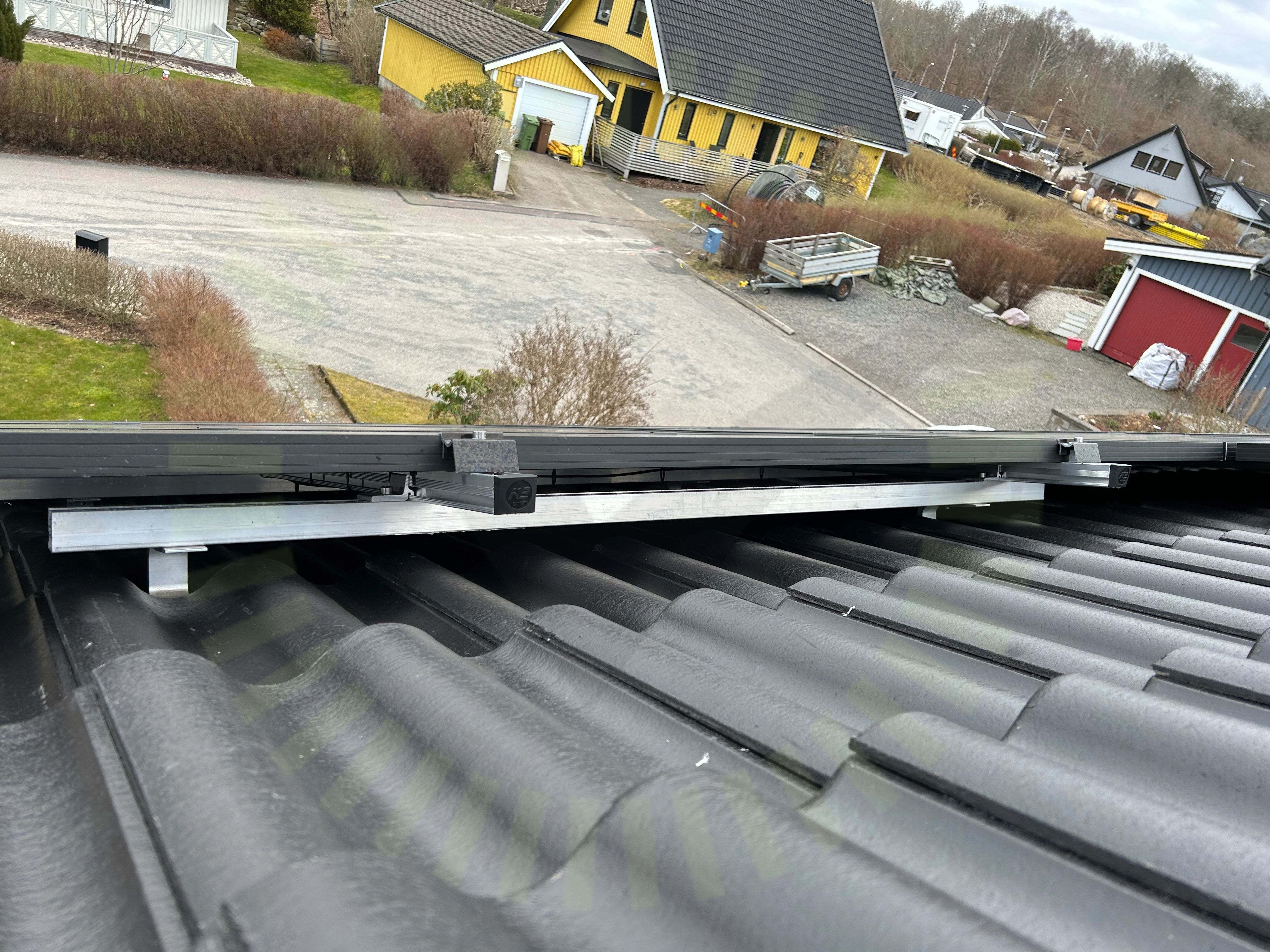

9.2 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

9.3 Takstolsinfästning

Inte godkänd

Takkrokar ej korrekt fastsatta

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

29/32

Använd skruv för klämmaDC kabel förläggningFrämmande materialInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
