Besiktningsrapport

8.8

Installation genom

EcoKraft

Datum

2 november 2023

Ort

Linköping, Östergötlands län

Skada vid brytare

Ändklämmor skena

Skenskarvar

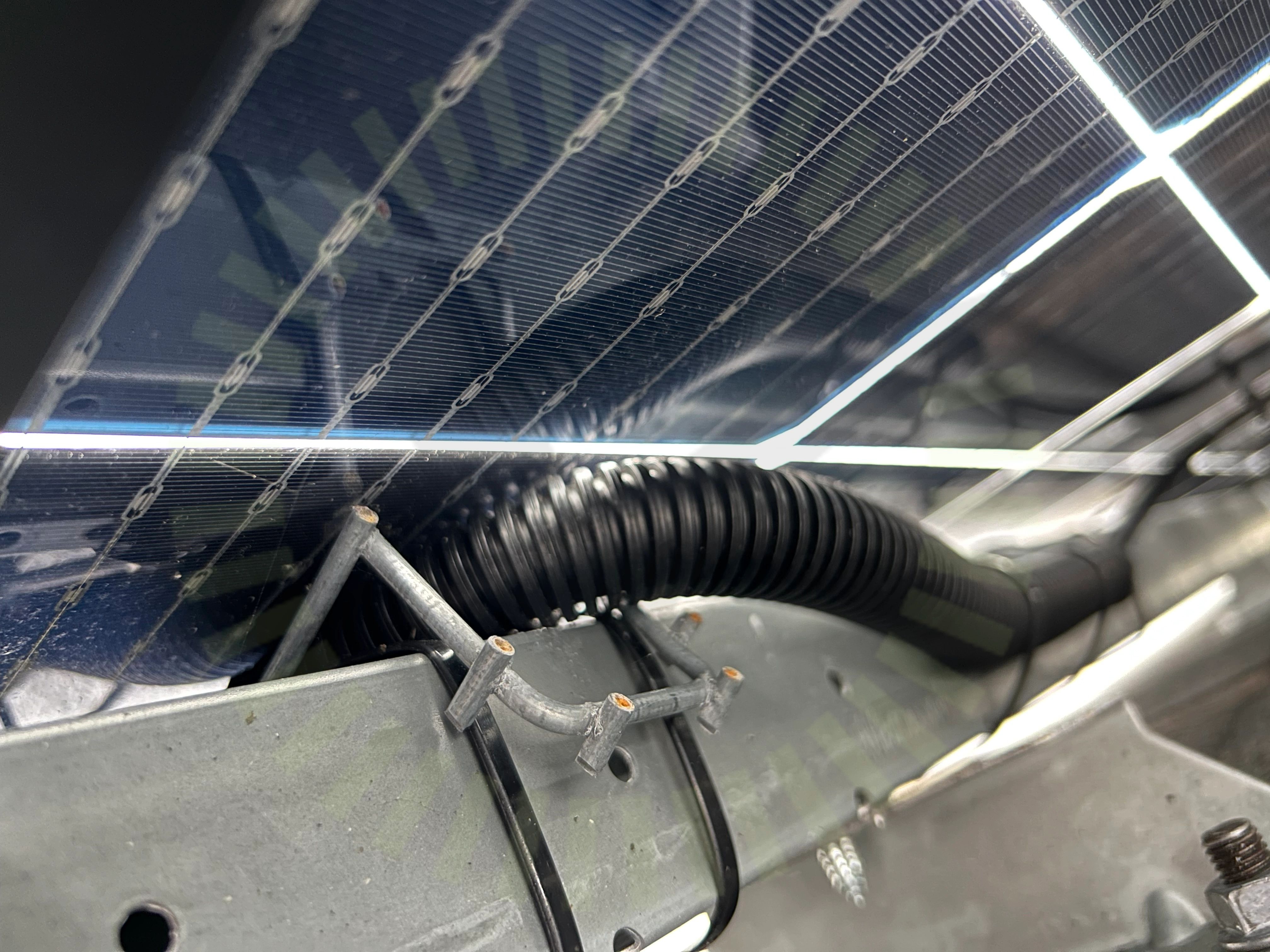

+ 8

87% godkända13% ej godkända

Om installationen

PanelerBauer: BS-108M10HBB-GG 395 - 430 W

MontagesystemWeland Stål: Papptak

VäxelriktareKostal: PLENTICORE plus

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Bauer: BS-108M10HBB-GG 395 - 430 W

Anmärkningar

2/15

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Gäller kontakter, kabelslangar samt kabelstege.

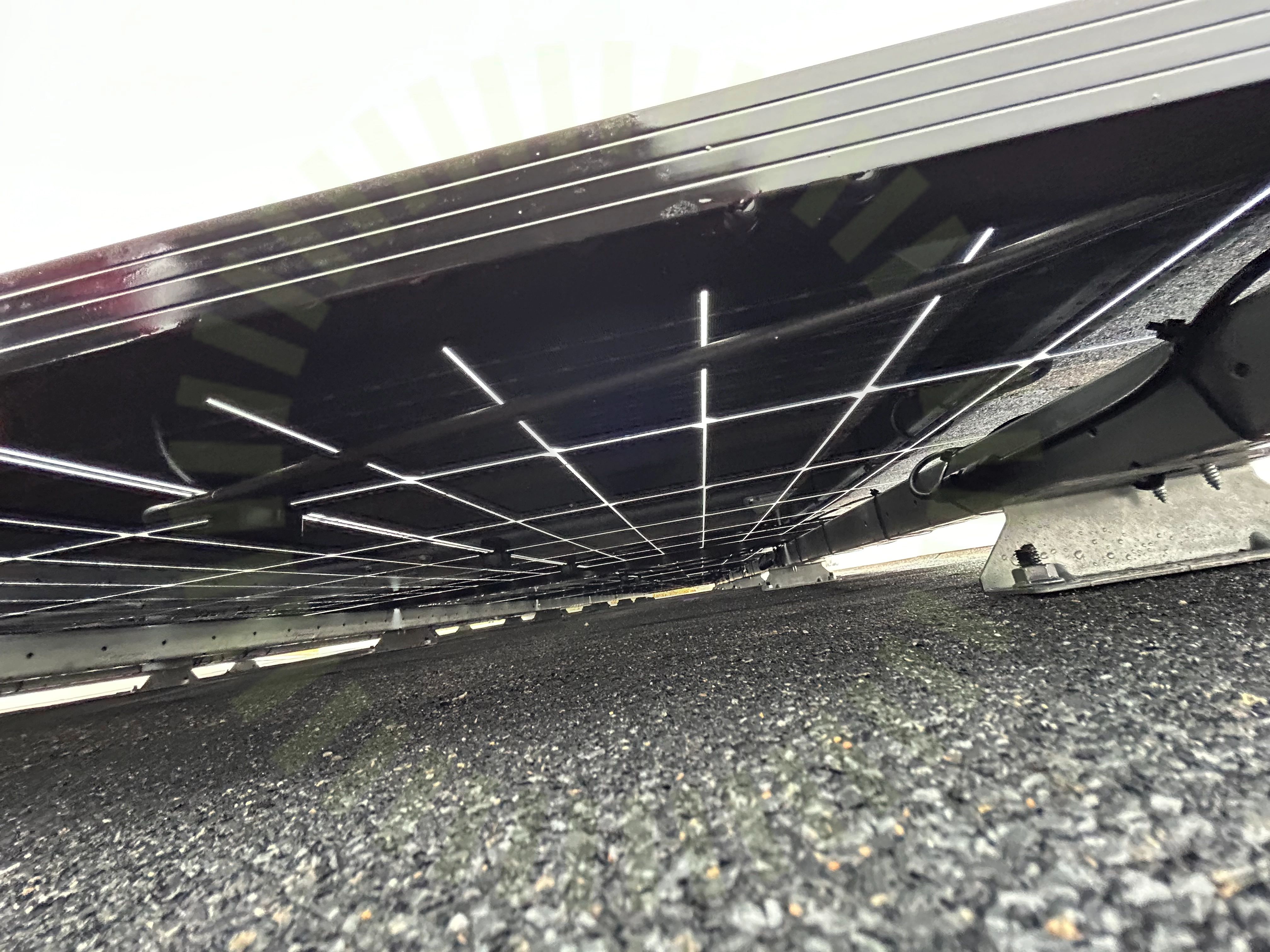

2.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslådor.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/15

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Kostal: PLENTICORE plus

Anmärkningar

7/42

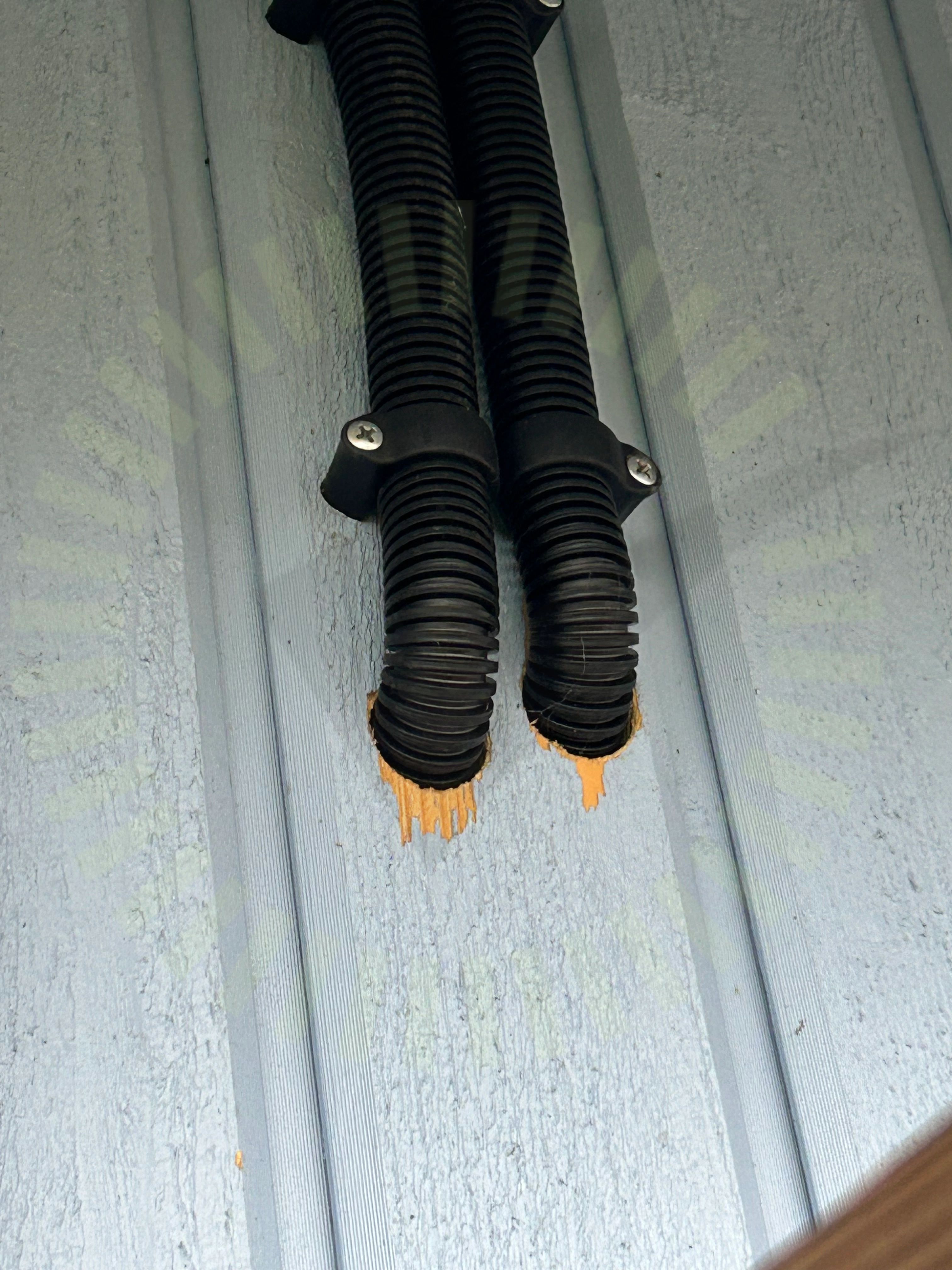

3.1 Genomföringar

Inte godkänd

Genomföringar är inte tätade.

SS 436 40 00 (527.2.1)

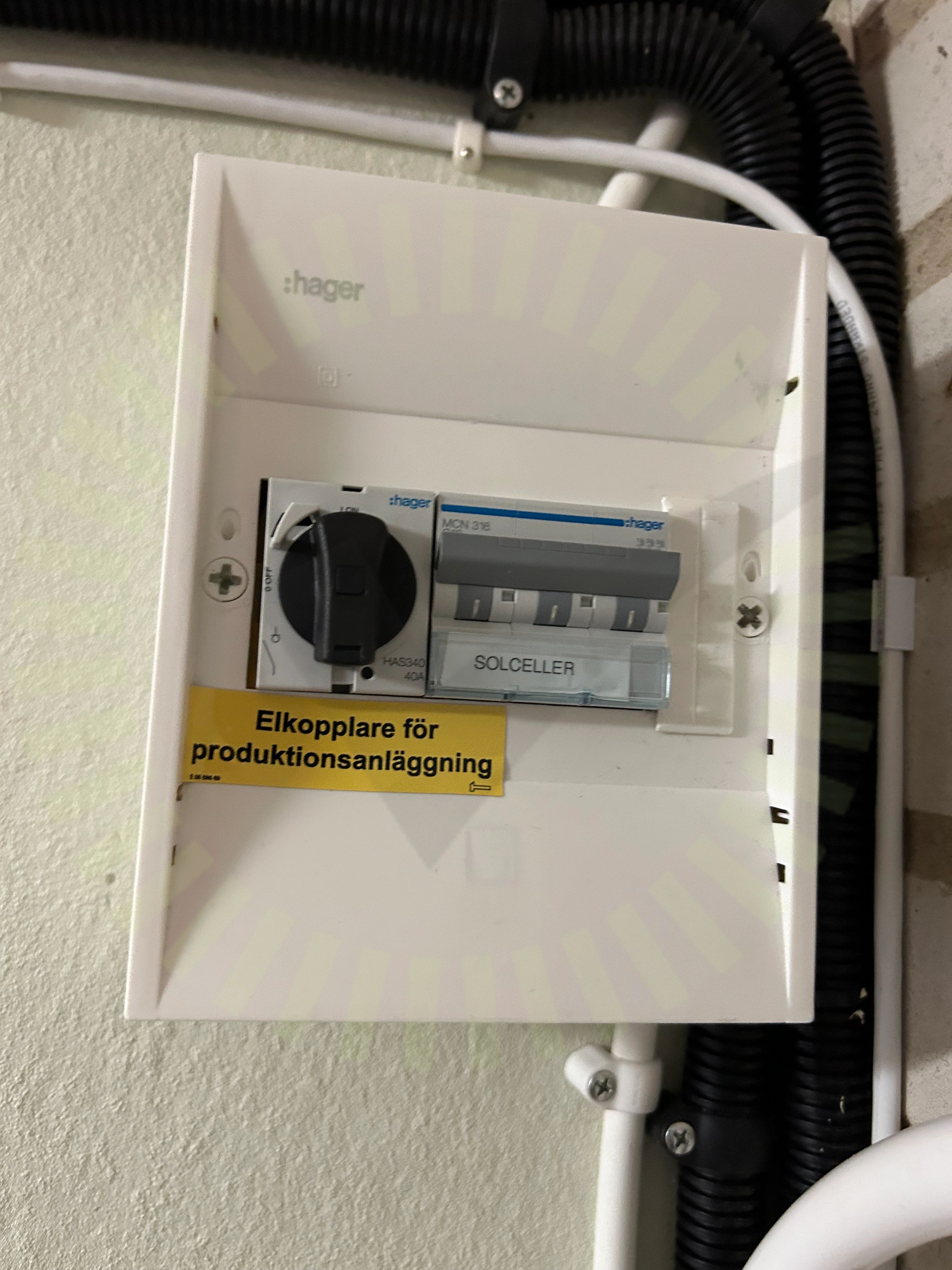

3.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

3.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Kostal: PLENTICORE-plus Operating manual SV 2021.12.20, Sida 52

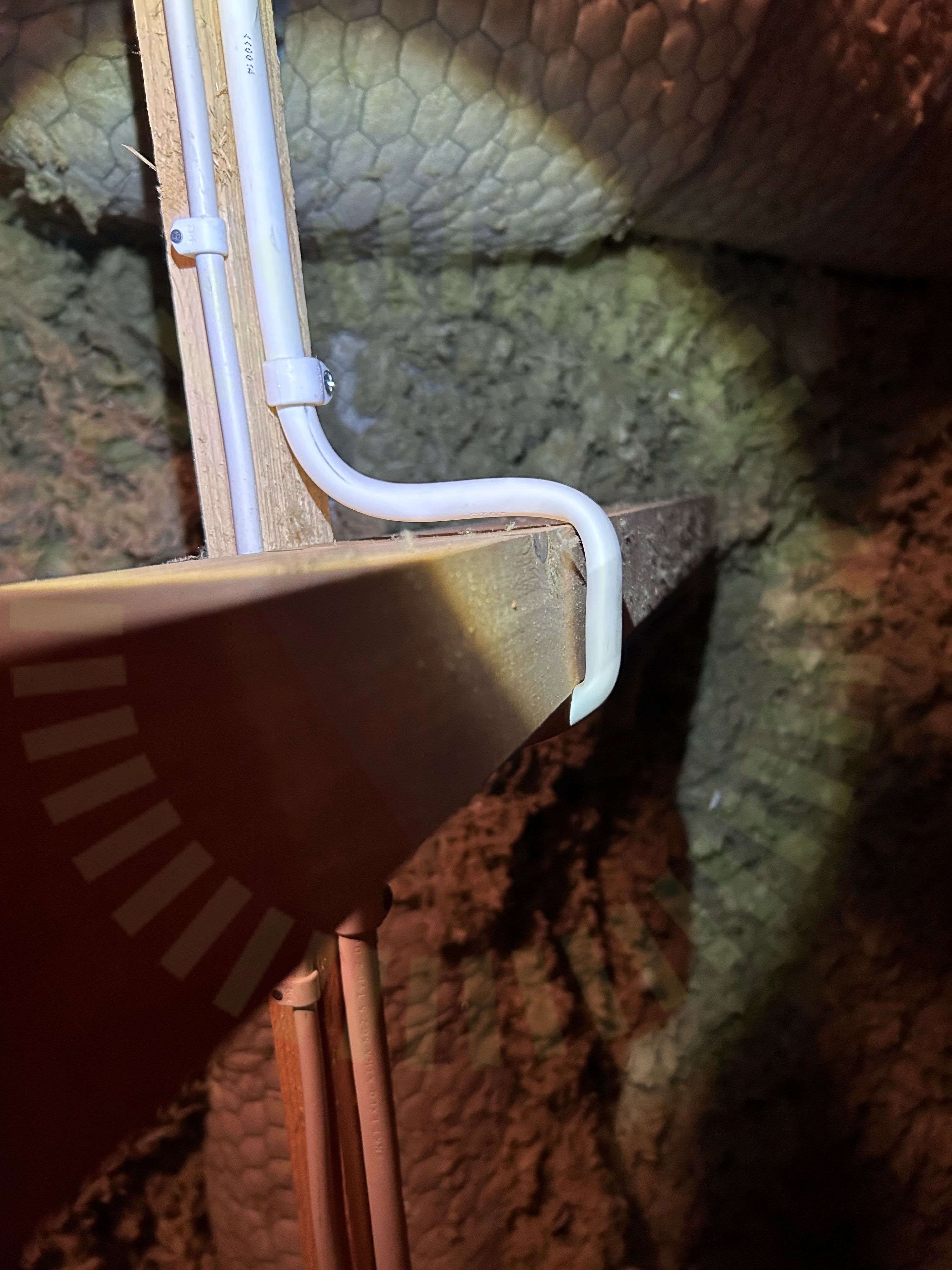

3.4 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

3.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

3.6 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

3.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

35/42

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Anmärkningar

1/7

4.1 Skada vid brytare

Inte godkänd

Brytare skadad och går inte att stänga korrekt.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering Säkerhetsbrytare

Undercentral

Godkända kontrollpunkter

5/5

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Papptak

Anmärkningar

3/21

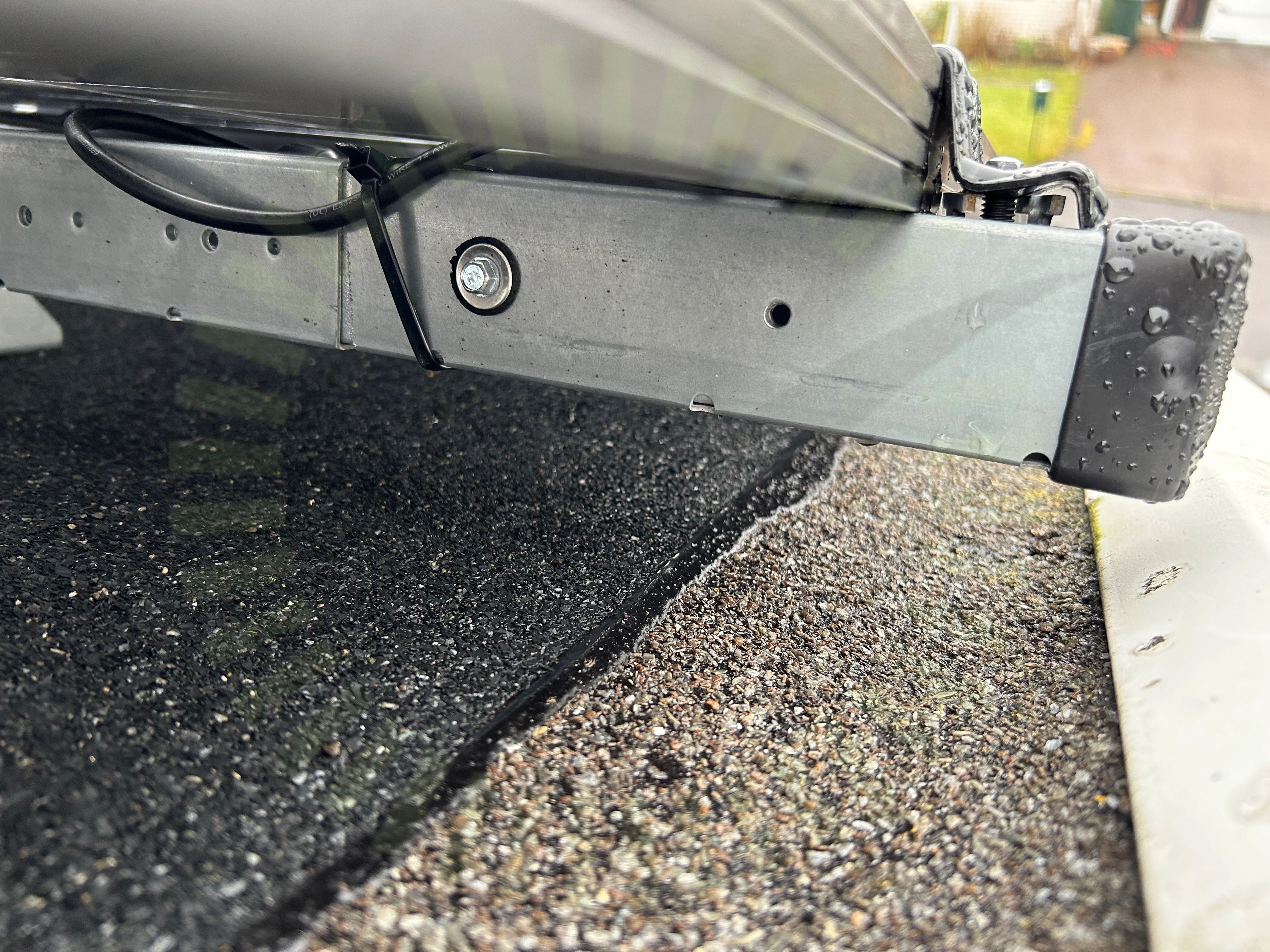

6.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5103 Sid 1 (2) | Version 7 - 230914

6.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

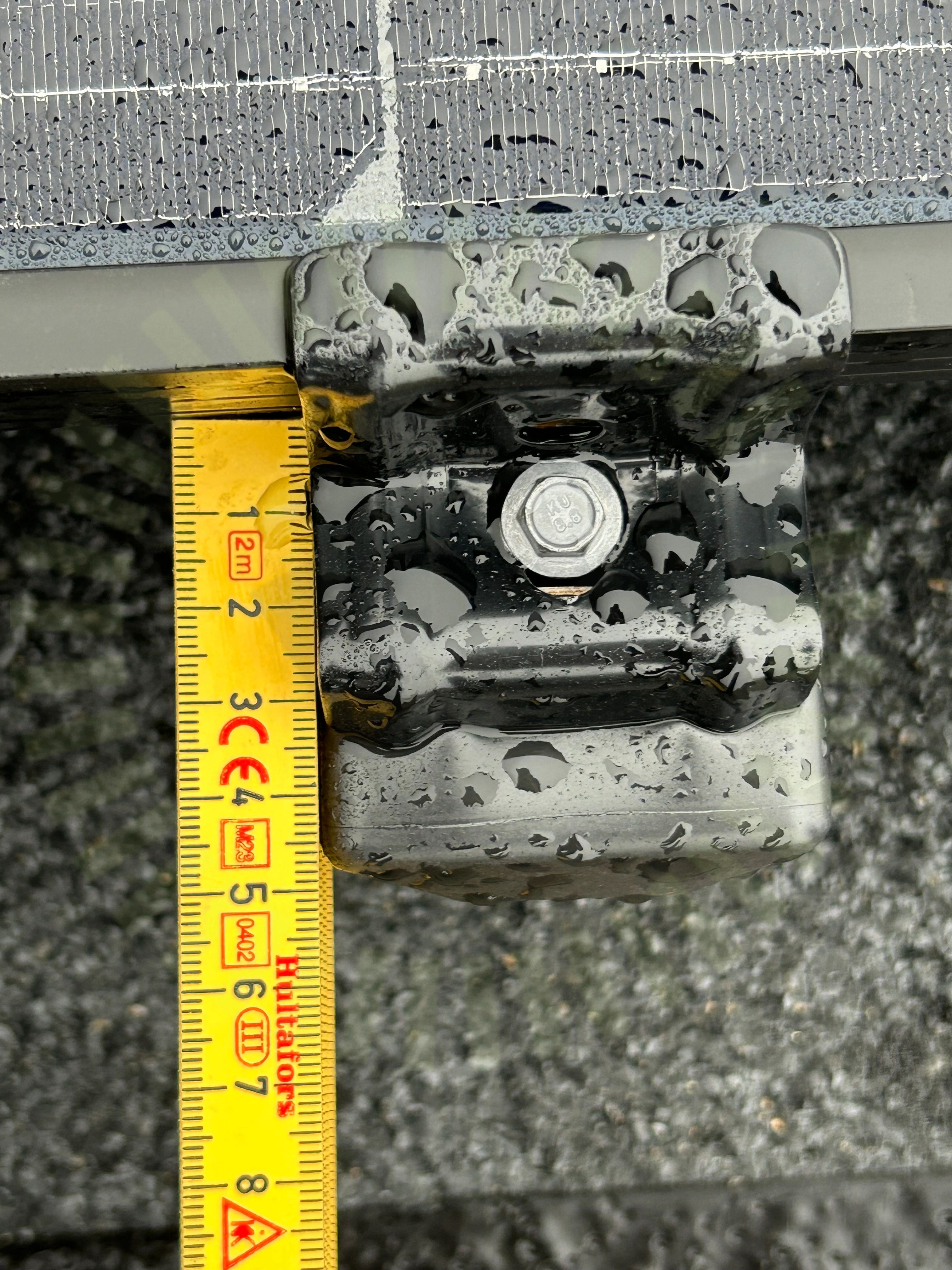

6.3 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

17/21

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSvetsning av pappVäderbeständigt material

Ej tillgängligt vid besiktning

1/21

Infästning i råspont
