Besiktningsrapport
9.6
Installation genom
Energy Effective Solutions
Datum
3 oktober 2023
Ort
Strängnäs, Södermanlands län
Kabeluppfästning
Kontaktdon
Panelkablagets böjradie
95% godkända
5% ej godkända
Om installationen
Paneler
Denim U M3B 410 BTG 108H
Montagesystem
Weland Stål: Plåttak
Växelriktare
Fronius: Symo 10-20 kW
Tillbehör
Säkerhetsbrytare AC
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8
Anslutning
Böjradie
Egenskaper
Förskruvningar
Identifiering
Infästning
Placering
Yttre påverkan
Tak 1, Denim U M3B 410 BTG 108H
Anmärkningar
2/14

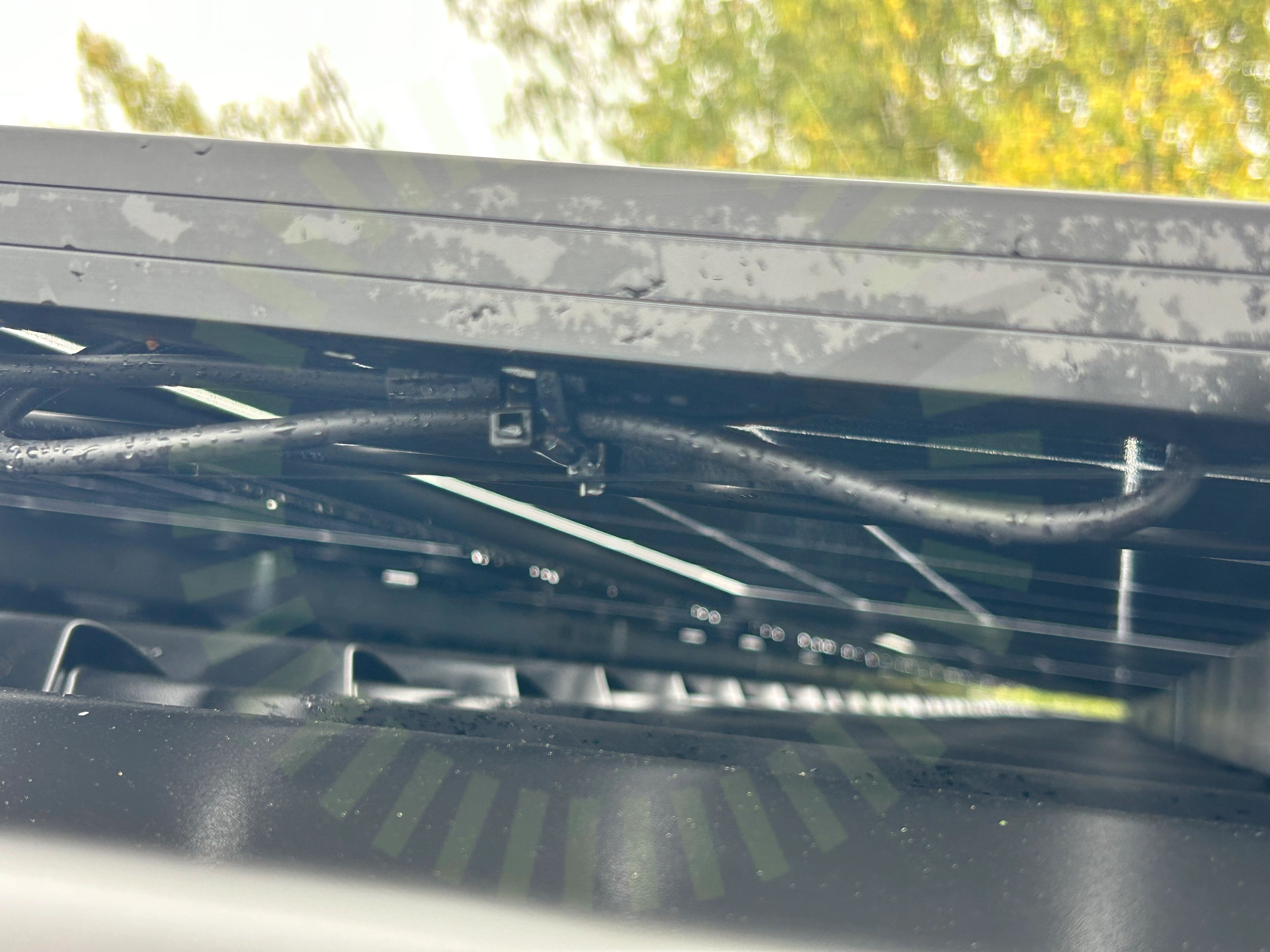

3.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.

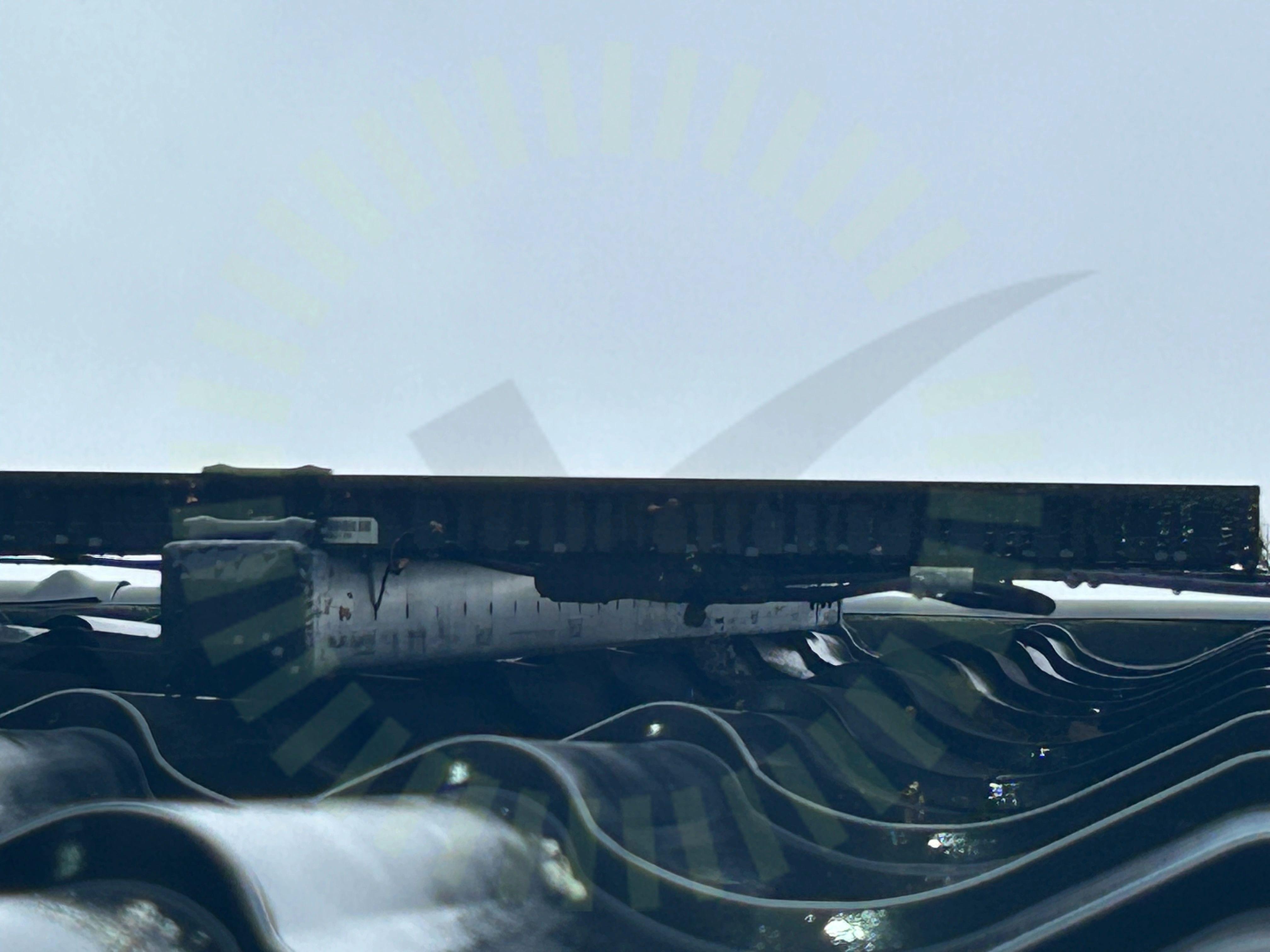

3.2 Panelkablagets böjradie
Inte godkänd
Kabelns böjradie är för skarp vid kontaktdon.
SS 436 40 00 (522.8.3), Sida 248
Godkända kontrollpunkter
11/14
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
1/14
Förbindelse av kontakter
Tak 1, Weland Stål: Plåttak
Anmärkningar
1/15
4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
14/15
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning skena
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenskarvar
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor skena
Varselmärkning
Anmärkningar
1/5
5.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare för växelriktare. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
30/31
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd
DC anslutning
DC kablage
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Direkt solljus
Dubbel matning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Ventilation
Vinkel
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/31
Genomföringar
