Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Enermont

Datum

3 maj 2024

Ort

Kristianstad, Skåne län
Klämmornas placering
Klämmornas överlappning
Kopplingslåda böjradie
93% godkända7% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54-MH
OptimerareTigo TS4-A-O
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGoodWe: GW5-10kW ET Series
BatteriGoodWe: Lynx Home F Plus+ Series
TillbehörUndercentral
TillbehörGoodWe: GM series
Enermont

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

Kund har haft problem med internetuppkopplingen till växelriktaren och saknar en genomgång av systemets funktioner.

Avtal

1.2 Strängschema

Inte godkänd

Strängschema på garagetak stämmer inte överens med verkligheten.

Godkända kontrollpunkter

1/3
Mätprotokoll DC

Batteri

Anmärkningar

1/12
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Styrmodulen är inte fastsäkrad tillförlitligt, går att röra fram och tillbaka.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20

Godkända kontrollpunkter

11/12
Avstånd närliggande objektBakomliggande materialBatteri PEDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning

Tak 1, Leapton: LP182*182-M-54-MH

Anmärkningar

3/17
Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Leapton: Installation & Maintenance 2023 V4, Sida 15-17
Klämmornas överlappning

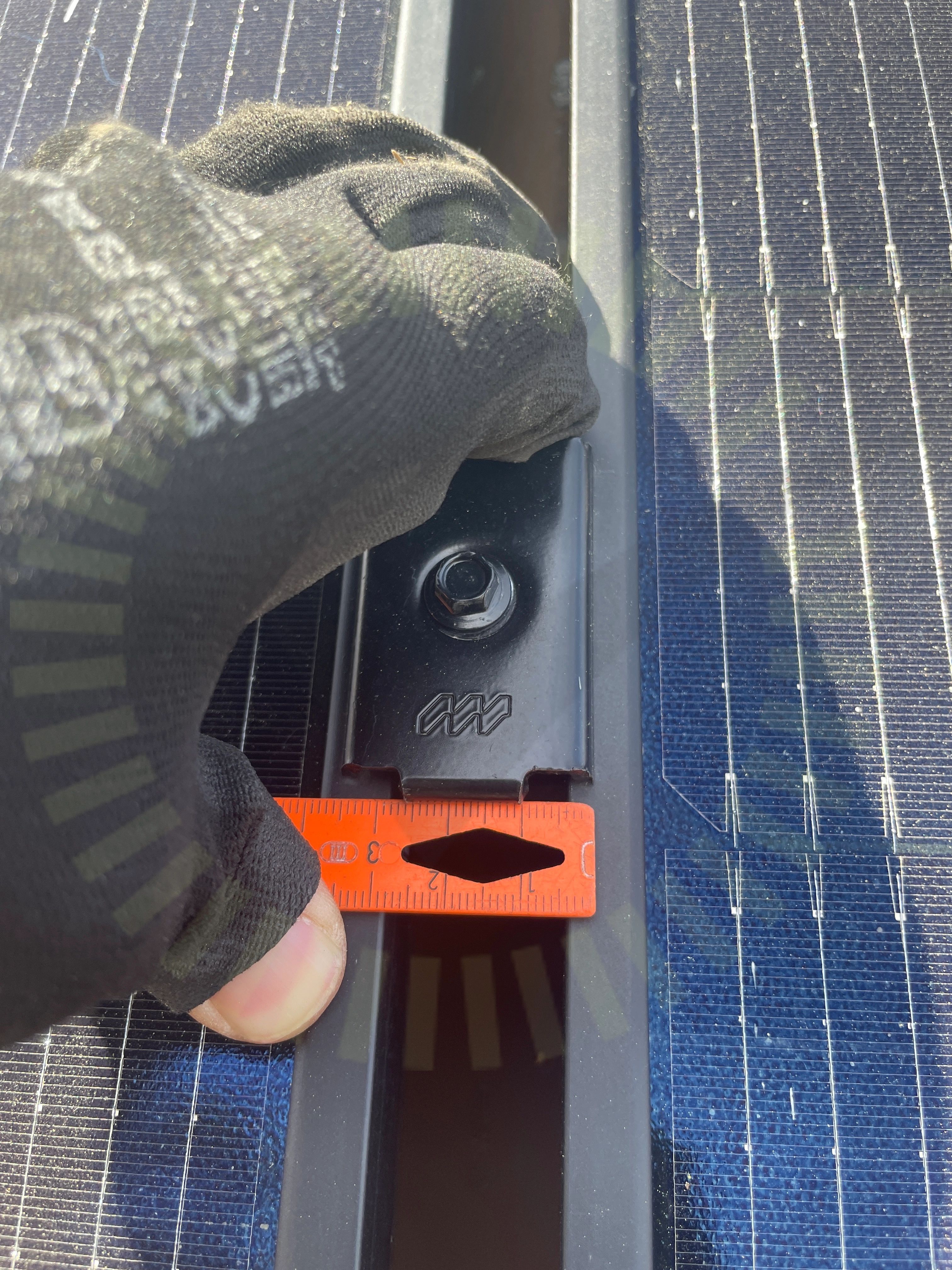

4.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Leapton: Installation & Maintenance 2023 V4, Sida 13
Kopplingslåda böjradie

4.3 Kopplingslåda böjradie

Inte godkänd

Kablage är hårt draget och påverkar kopplingslådans utgång negativt.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/23

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Layoutförändring på garagetak.

Tillverkarens montageanvisningar
Mittklämmor

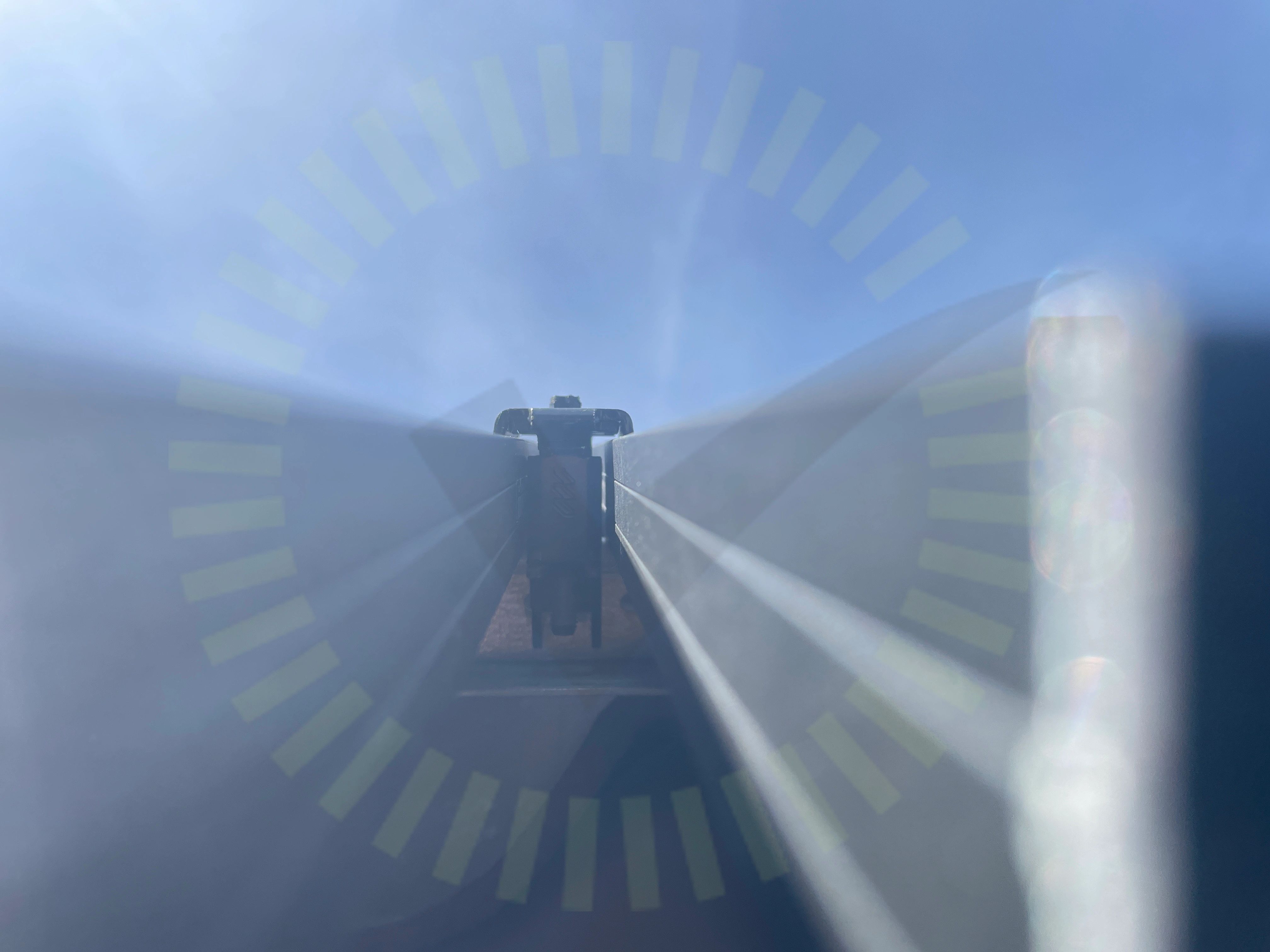

5.2 Mittklämmor

Inte godkänd

Mittklämmor ligger inte an panelramarna korrekt vid flertal ställen.

Skador

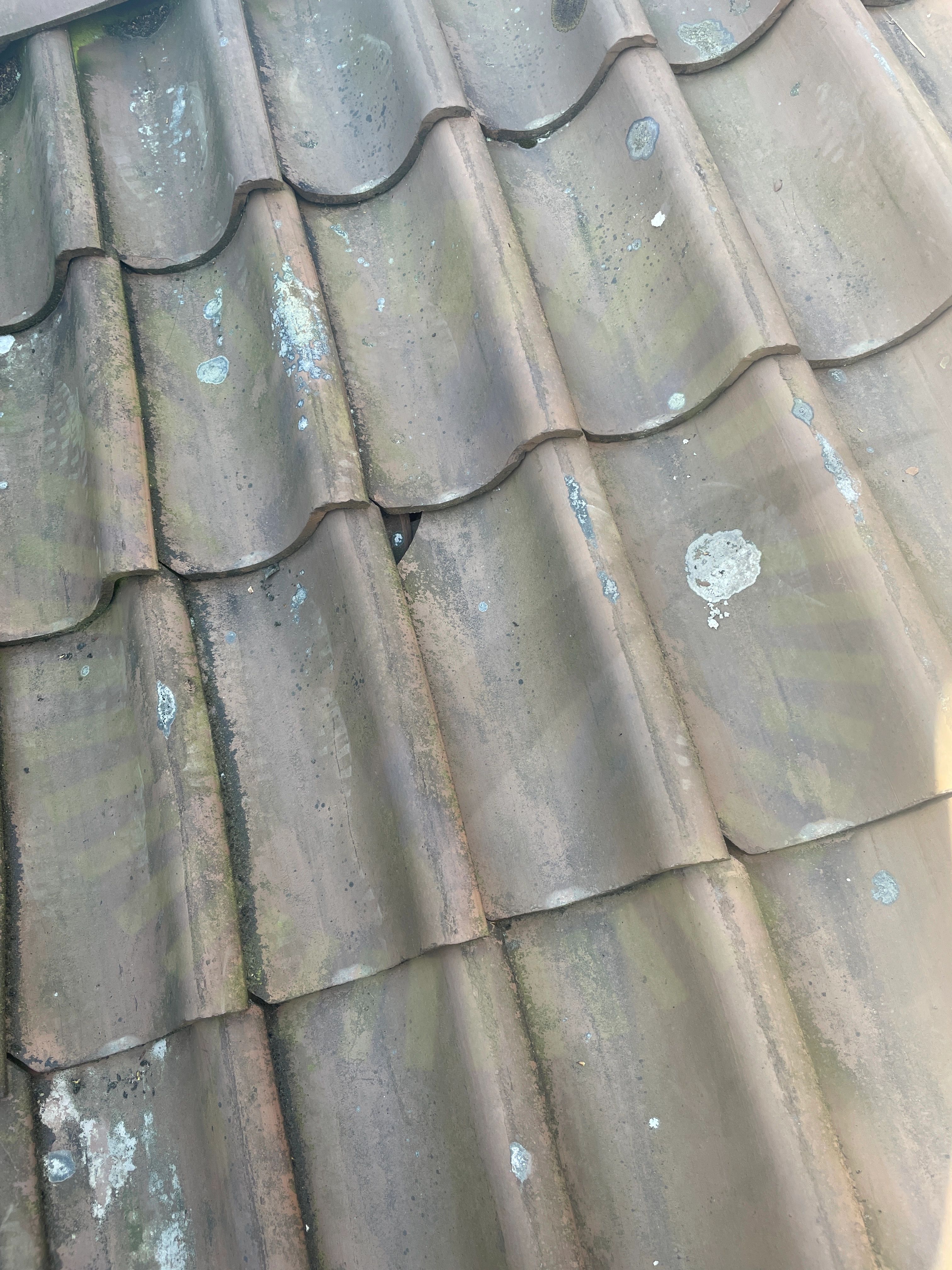

5.3 Skador

Inte godkänd

Skador noterade på takpanna runt montagesystemet.

Godkända kontrollpunkter

20/23
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Tigo TS4-A-O

Godkända kontrollpunkter

6/6
DC KontakterFastsäkring av produktInfästningKabeluppfästningPlaceringSkada

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

36/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning
