Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Delidel

Datum

31 oktober 2023

Ort

Mölndal, Västra Götalands län
Avstånd
Infästning
Avstånd närliggande objekt
90% godkända10% ej godkända

Om installationen

PanelerJA Solar: JAM60S21/MR
MontagesystemIBC: TopFix 200 (Plåttak)
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Delidel

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/8
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Infästning

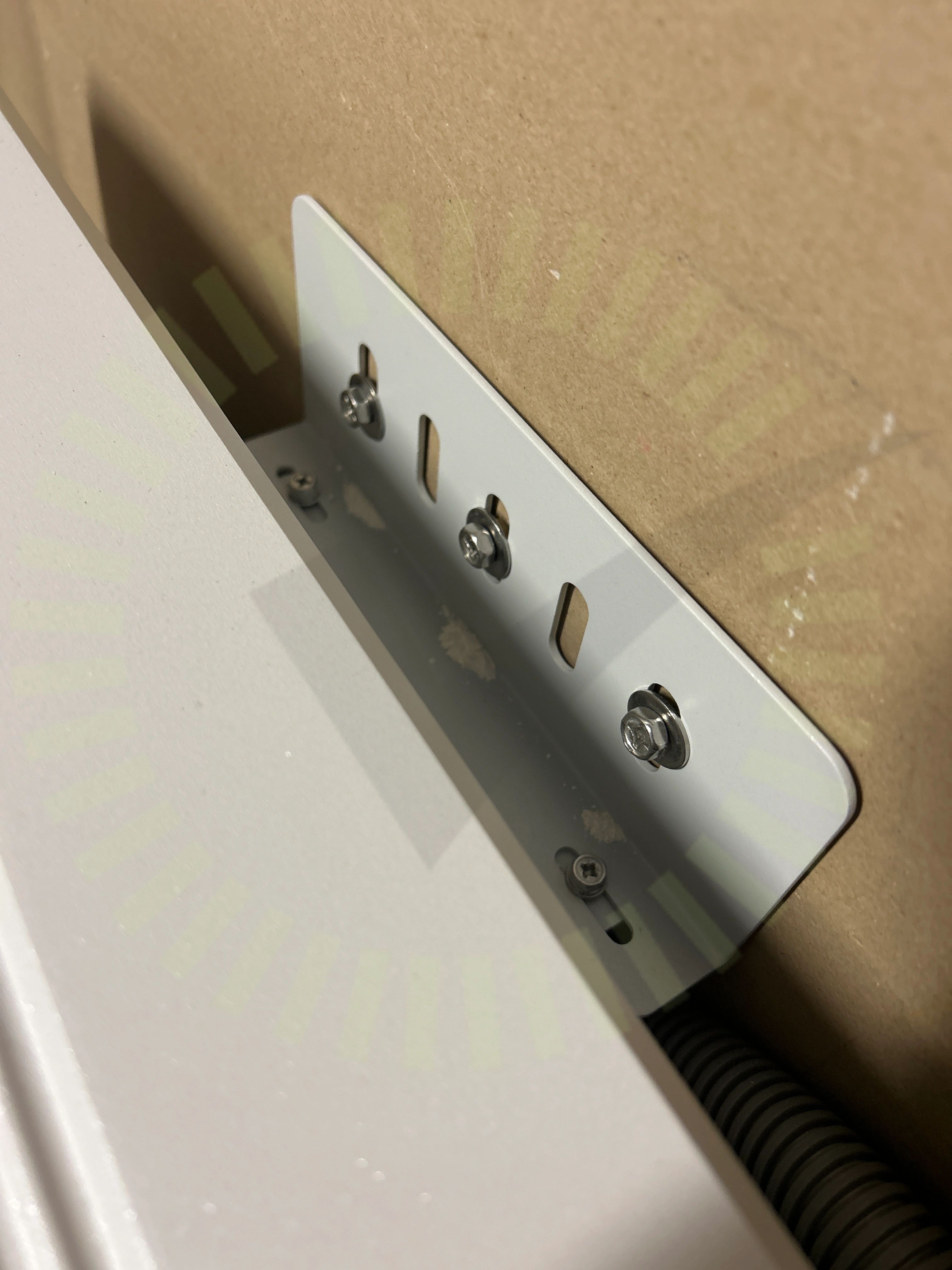

2.2 Infästning

Inte godkänd

Batteriet är inte fastsäkrat. Skruvar sitter inte fast ordentligt i vägg.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

6/8
KommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, IBC: TopFix 200 (Plåttak)

Anmärkningar

4/16

4.1 Infästningarnas placering

Inte godkänd

Saknas en korrekt snö och vindlastberäkning vid besiktning. Underlag för att kontrollera infästningar ej tillgänglig.

Kabeldragning mellan takytor

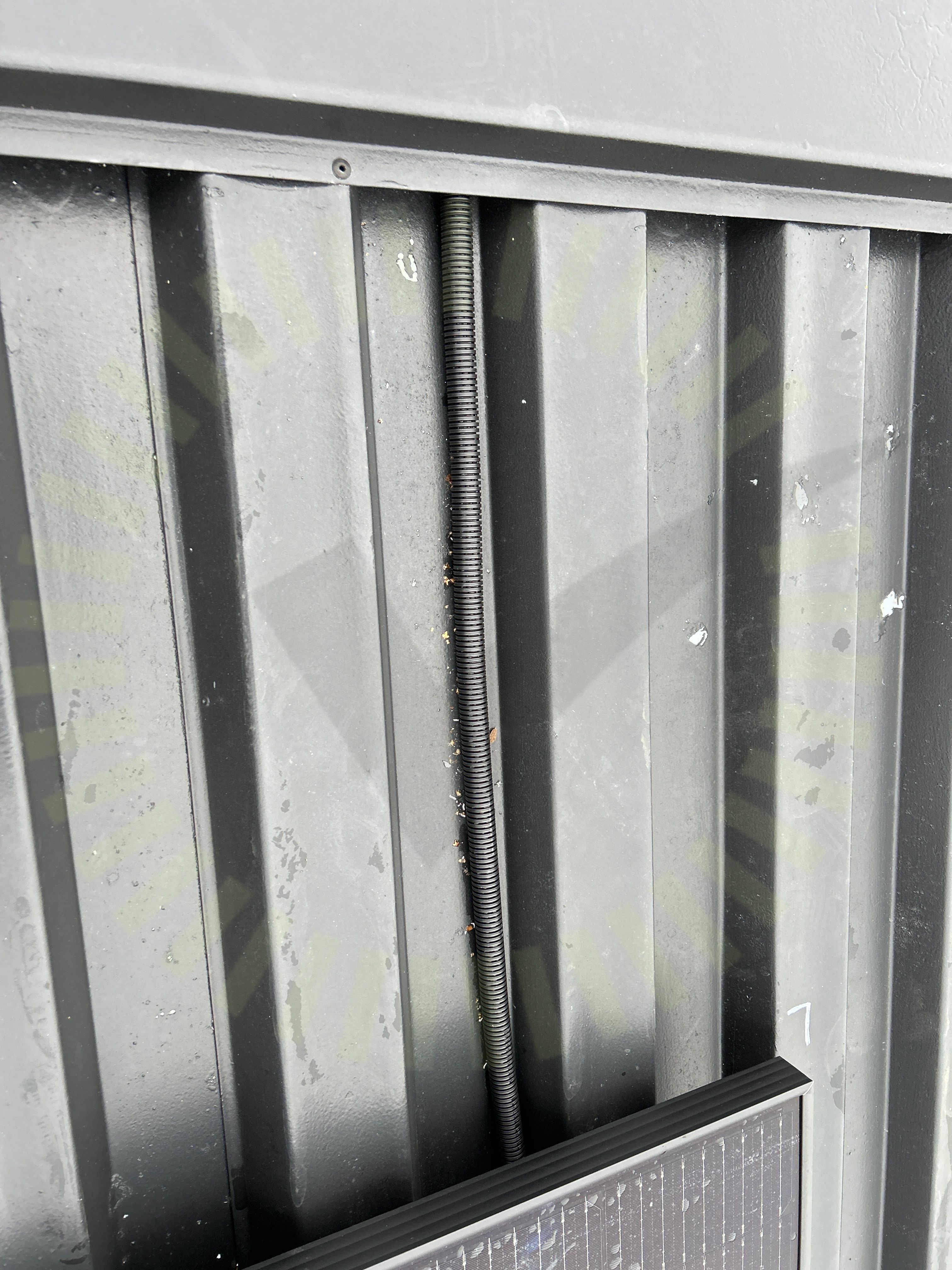

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

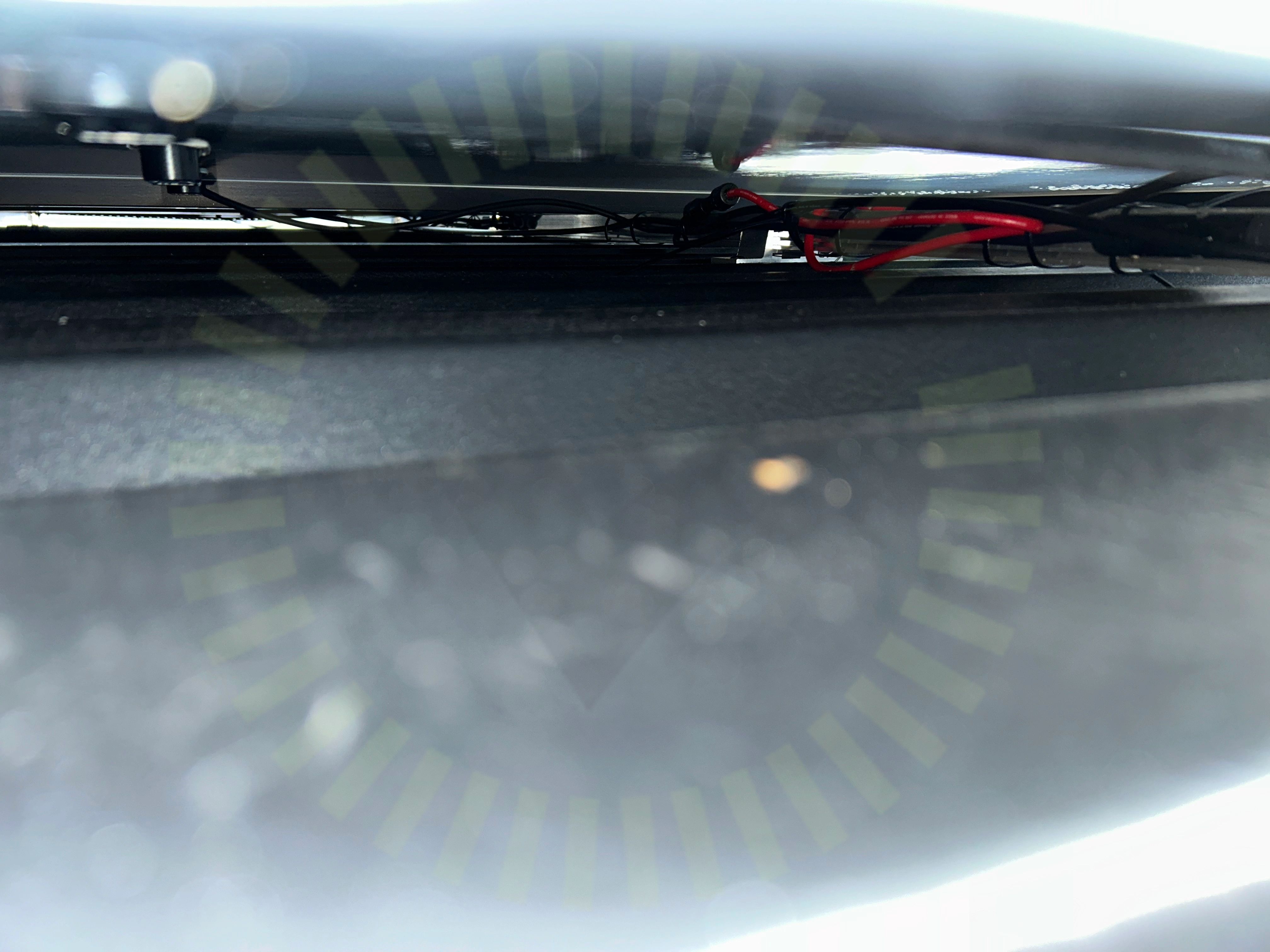

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

4.4 Snö- och Vindlastberäkning

Inte godkänd

En korrekt lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/16
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringSkadorSkruvarnas monteringVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/16
Använd plåtskruvPlåtens tjocklekPotentialutjämningsledare

Tak 1, JA Solar: JAM60S21/MR

Godkända kontrollpunkter

16/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Varselmärkning

Anmärkningar

1/5

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

3/36
Avstånd närliggande objekt

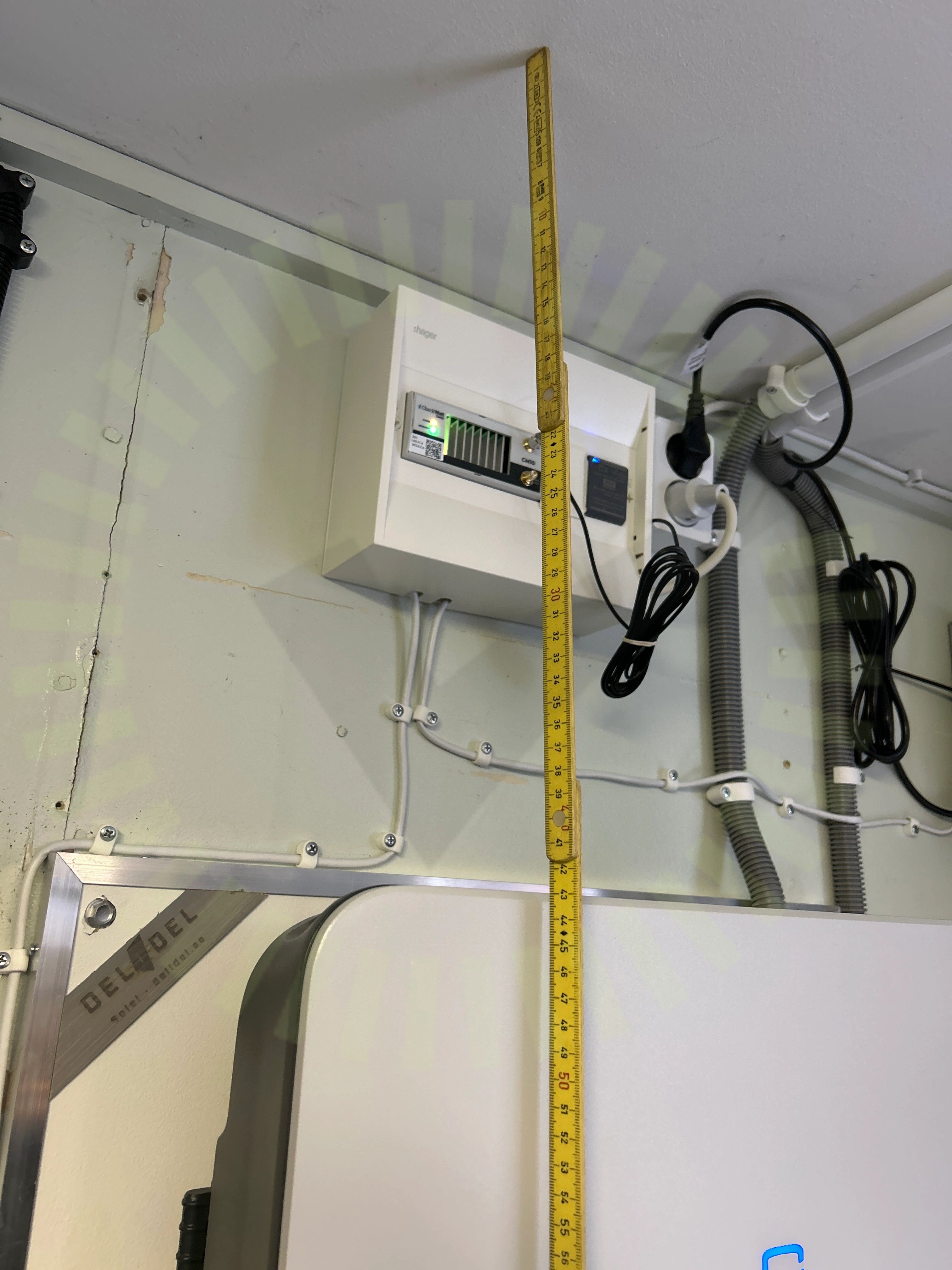

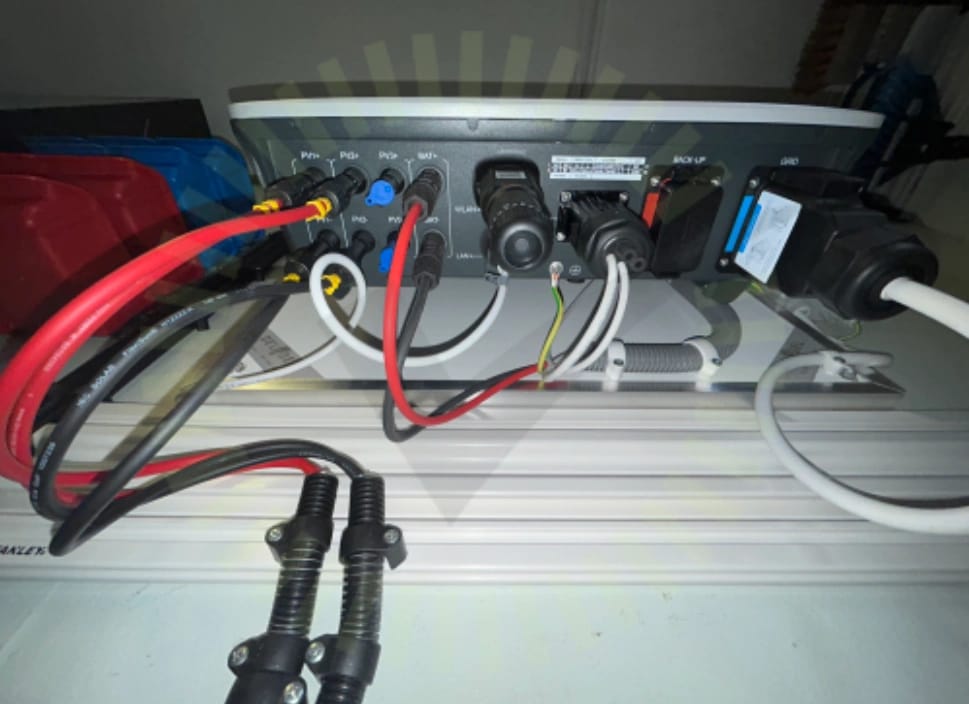

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Kontakter

7.2 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar. Dc-Kontakter är bottnade och packning i kontakt är skadad.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43
Skarp kant

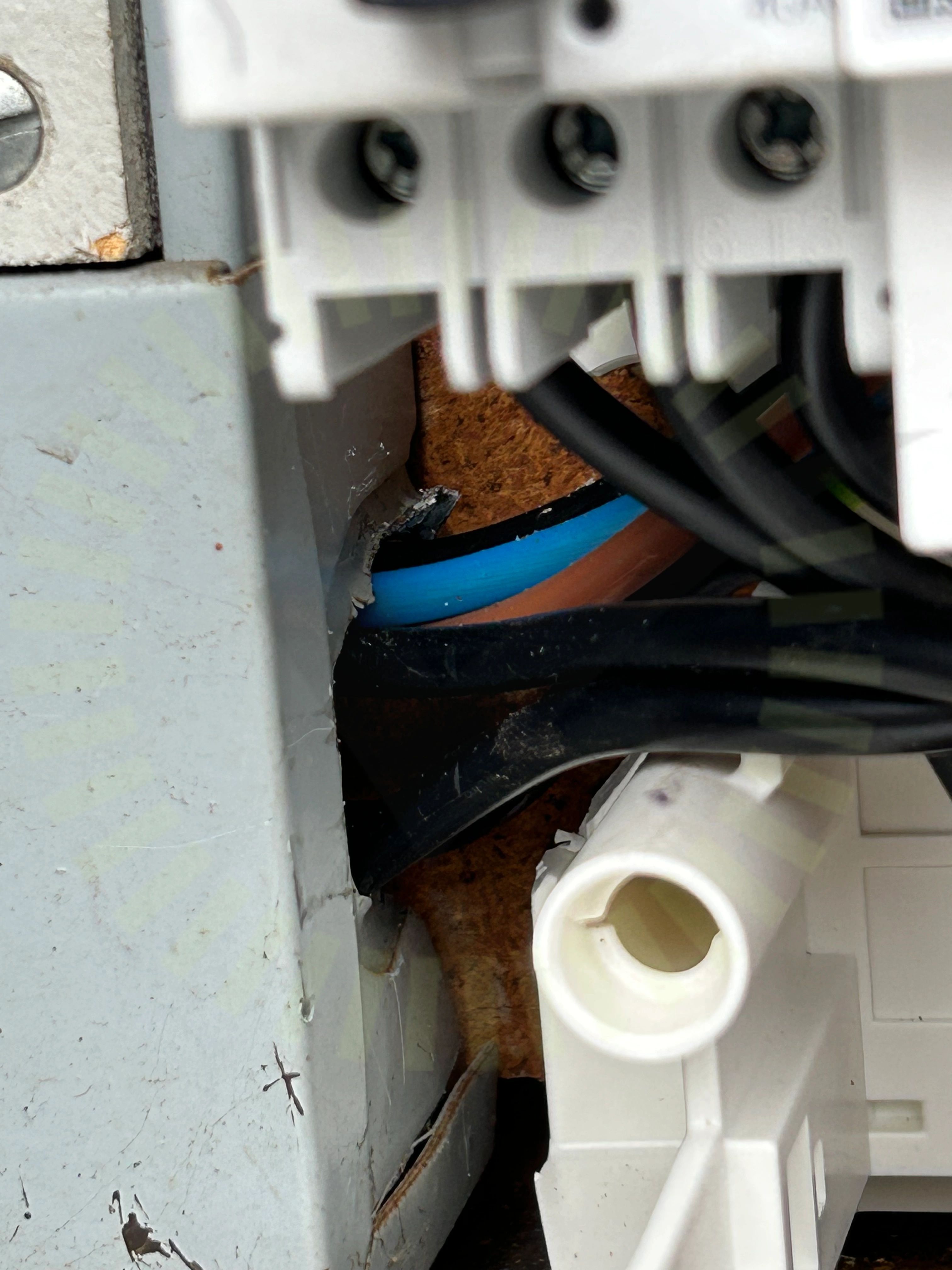

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter
