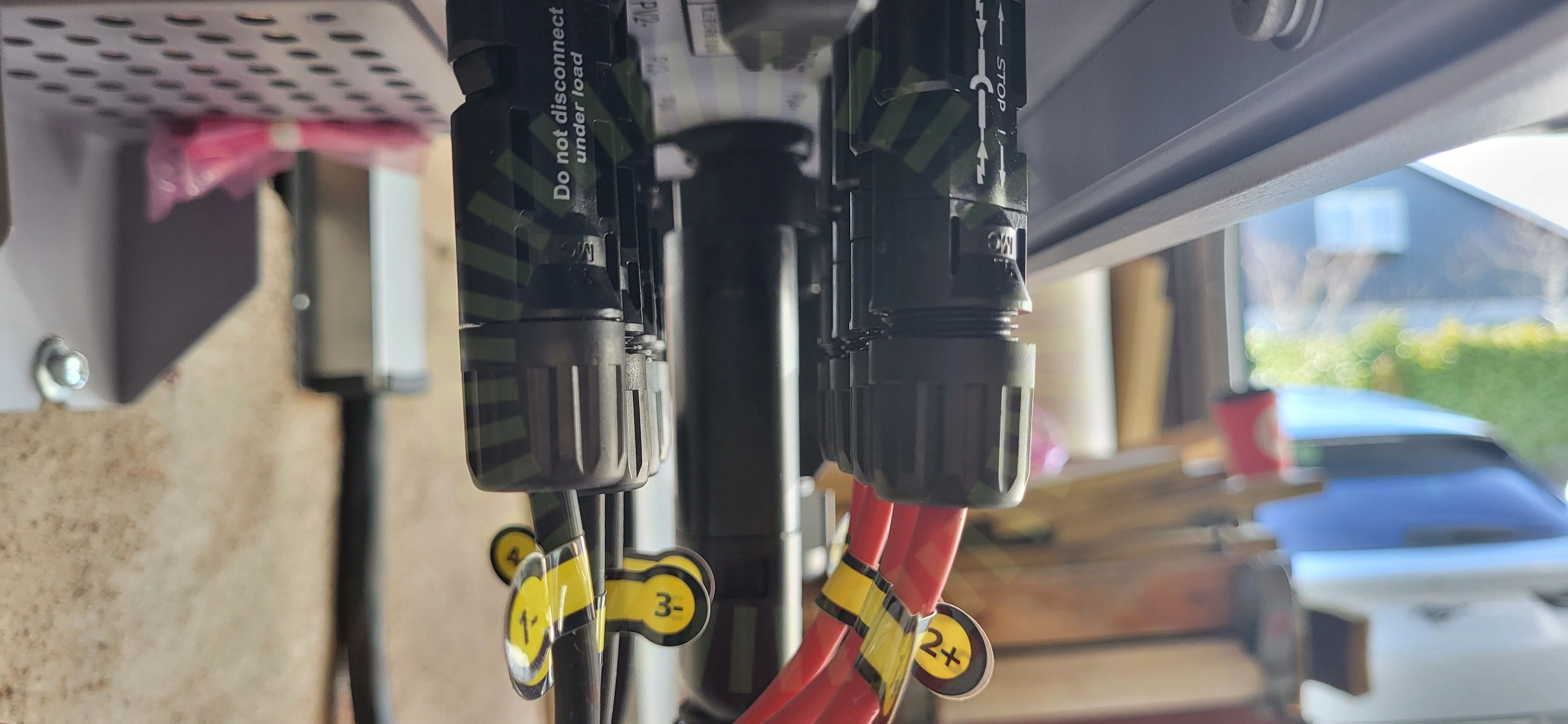

1.1 DC Kontakter förskruvning
Inte godkändKontakter är bottnade.
MA000 (de_en) Assembly instructions, Sida 10.
Besiktningsrapport
8.8
Installation genom
Decasol
Datum
4 april 2023
Ort
Ystad, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
2/39

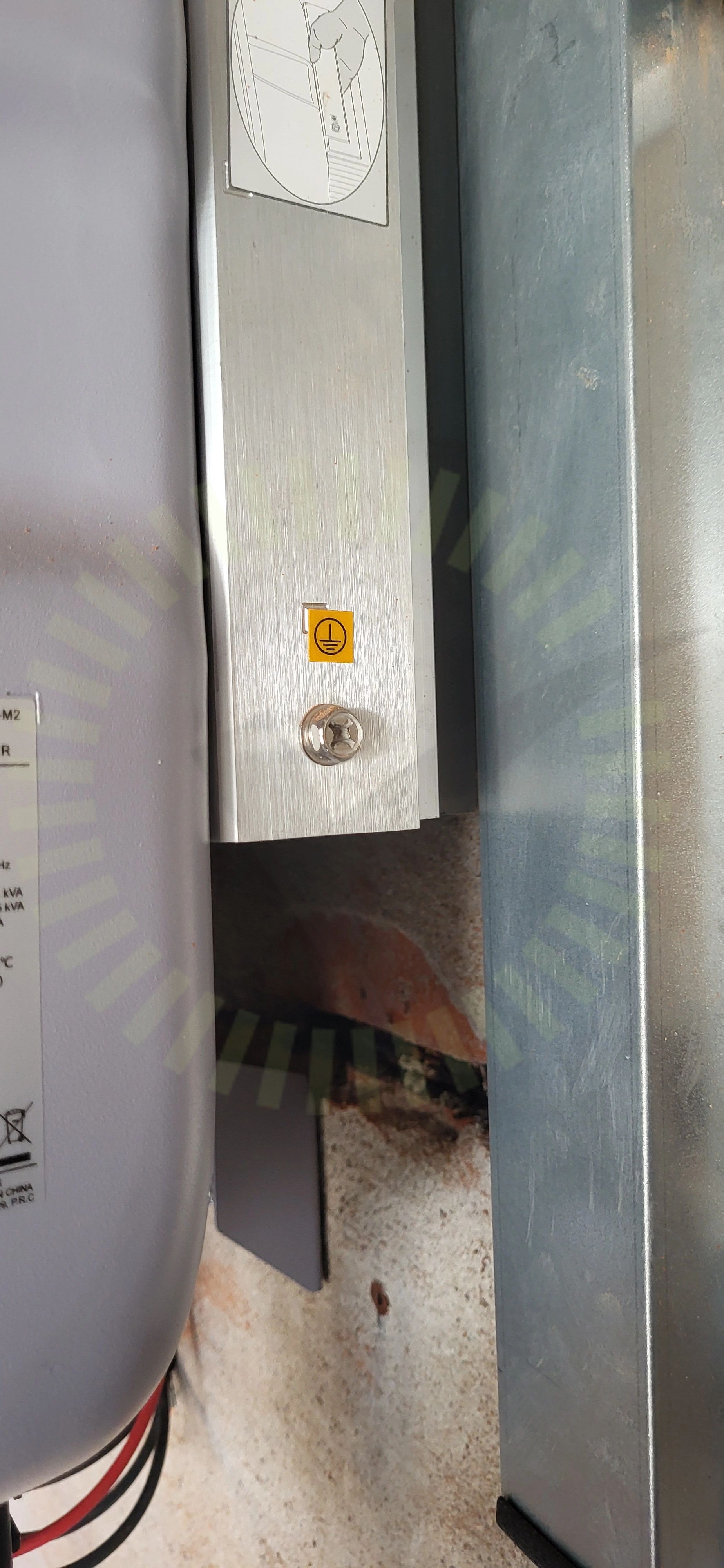

1.2 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable
Godkända kontrollpunkter
37/39AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningLedare FastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning
Risen: RSM40-8 385-405W
Godkända kontrollpunkter
18/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Weland Stål: Råspont
Anmärkningar
6/22

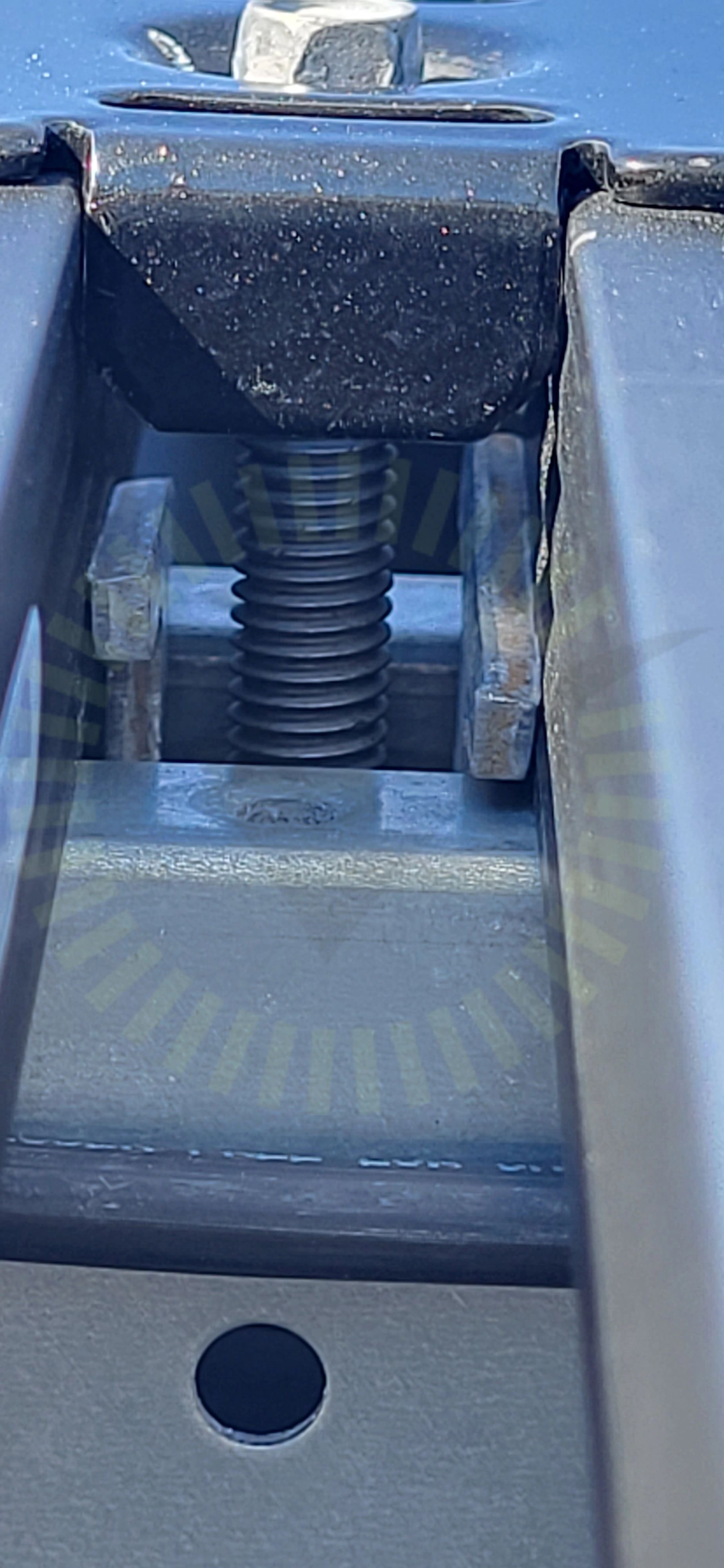

3.1 Klämmor rätt förläggning
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel av klämman ligger fel i skenan.
MA5111 Sid 1 (1) | Version 4 - 221117
3.2 Mittklämmor
Inte godkändMittfästen är dragna för hårt vilket gör att dom har bågnat i mitten.
MA5111 Sid 1 (1) | Version 4 - 221117

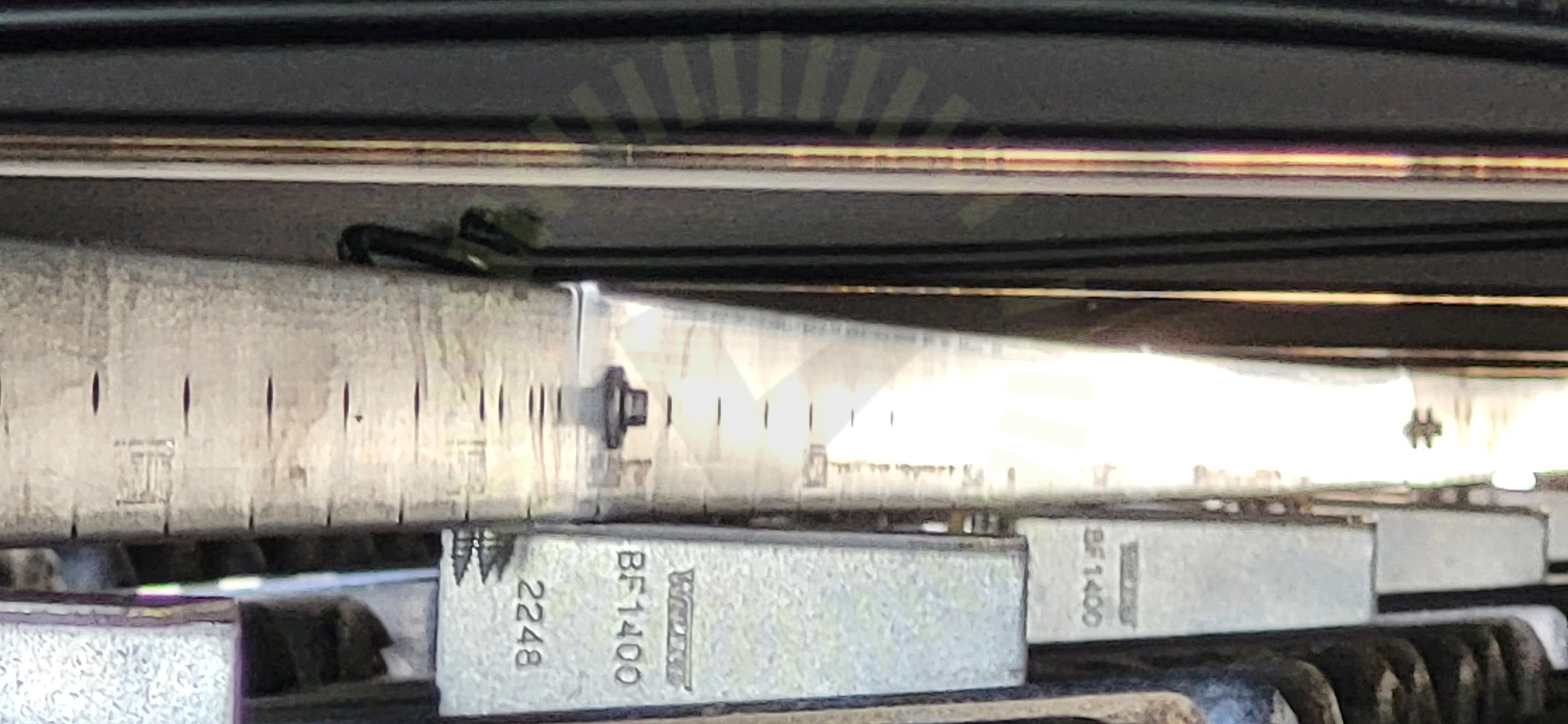

3.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
3.4 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
3.5 Underliggande takpanna
Inte godkändKrokarna ligger emot underliggande pannor.
MA5102 Sid 1 (1) | Version 3 - 221101

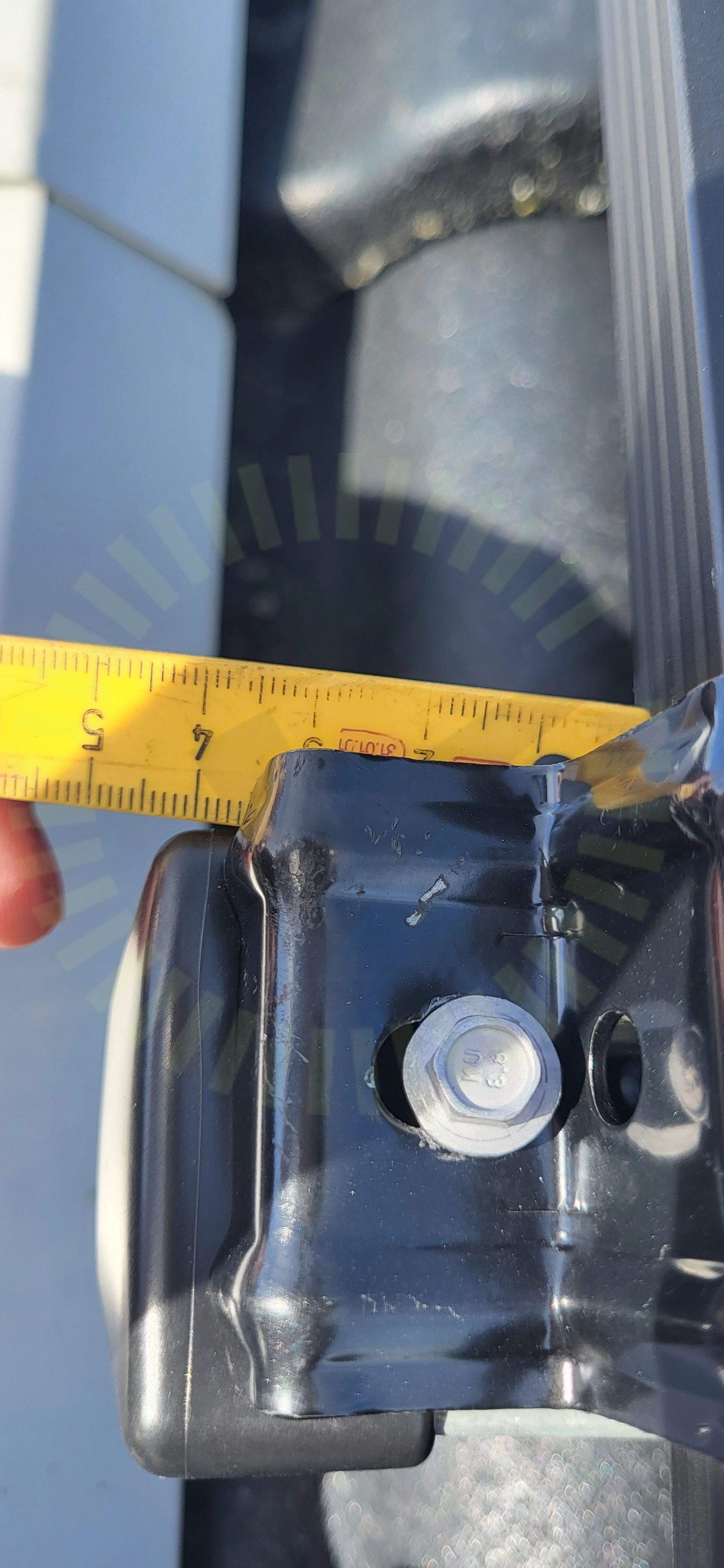

3.6 Ändklämmor skena
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar. För lite skena sticker ut från panelen.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialKabeluppfästningMittklämma skruvPlaceringRåspontsinfästningShimsSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skruv
