Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Otovo

Datum

2 april 2023

Ort

Klågerup, Skåne län
Skenornas överhäng
Förstärkningsskruv
Kabeluppfästning
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/28

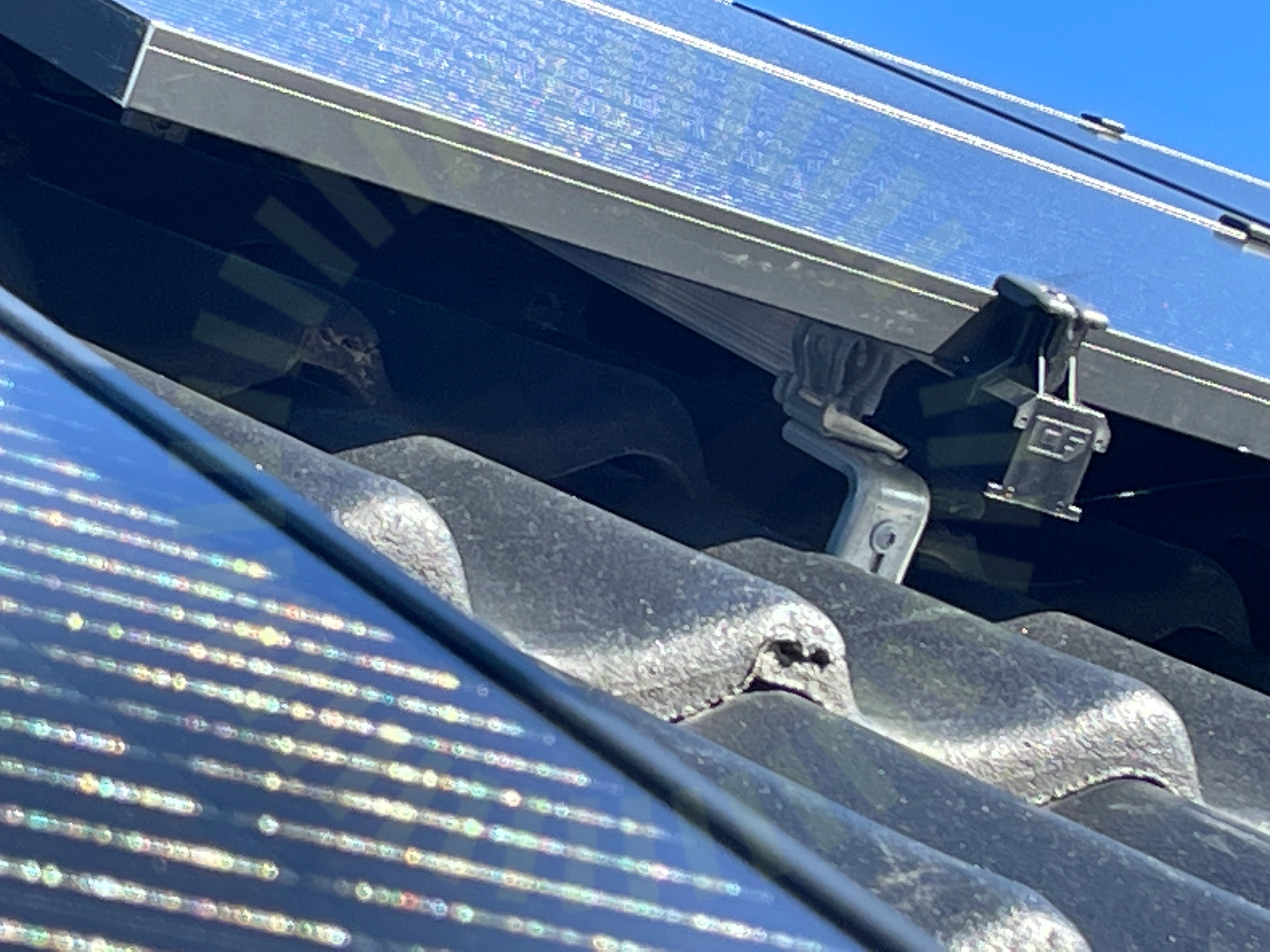

Förstärkningsskruv

2.1 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruv saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

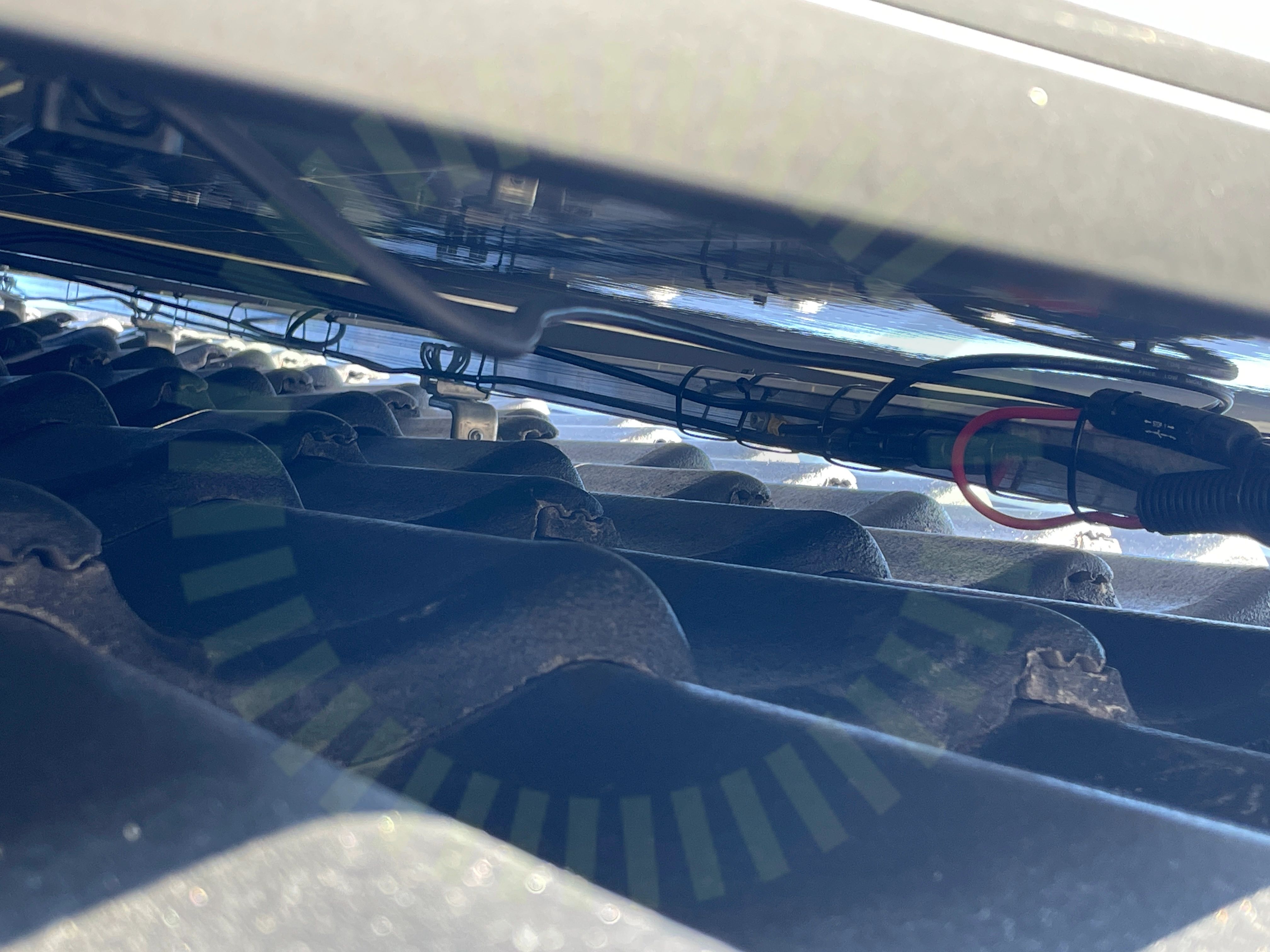

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överhäng överstiger tillverkarens anvisningar. Uppmätt mått överhäng 325 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

25/28
Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

17/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/27

5.1 AC Kablage förläggning

Inte godkänd

PE kabel ej uppfäst med tillräckligt stöd på hela sin längd

SS 436 40 00 (522.8.4)

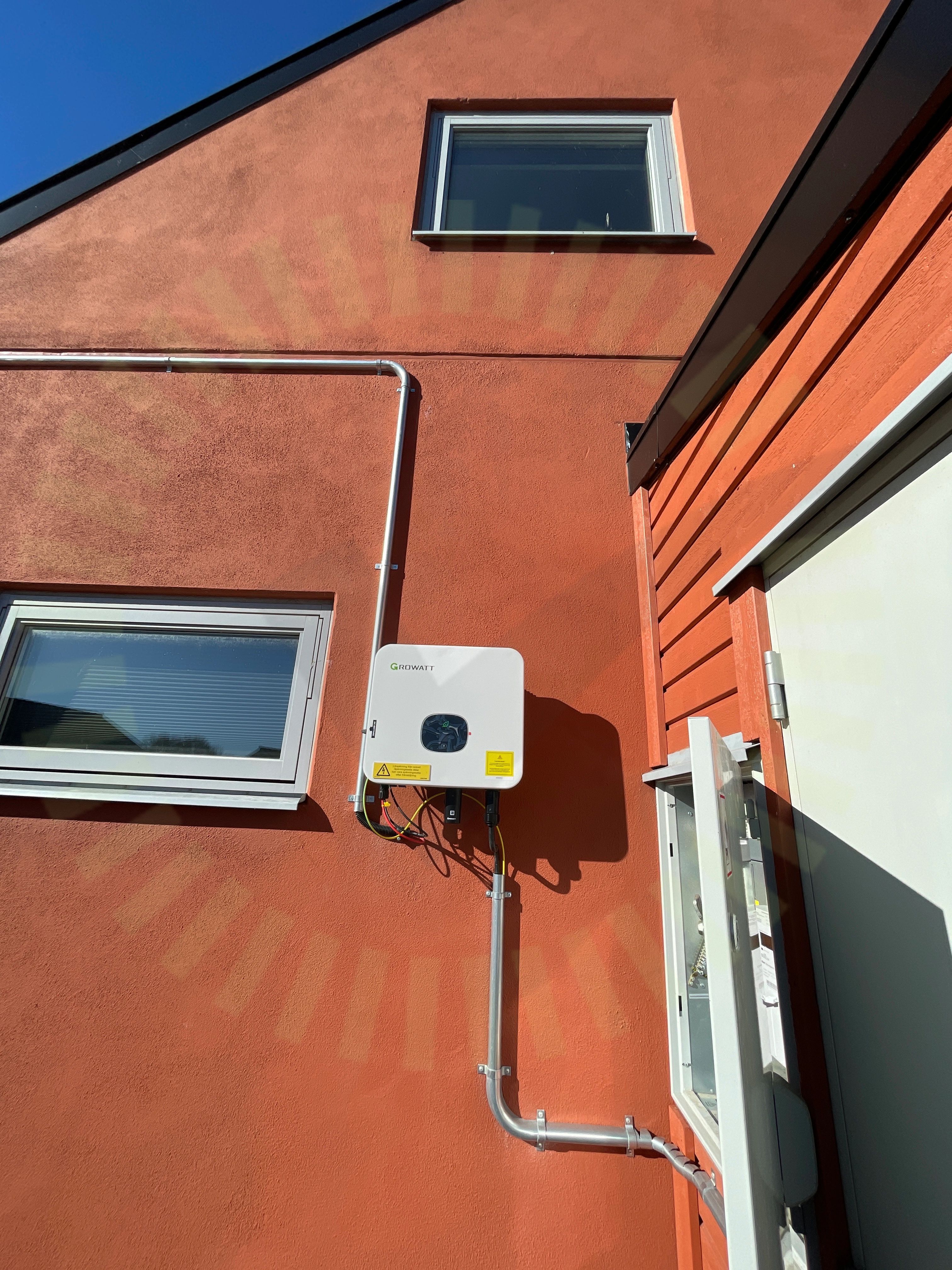

Väderskydd

5.2 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktare sitter utsatt för väder.

GroWatt User Manual XH EN 202206, Sida 11

Godkända kontrollpunkter

25/27
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningSäkringsdimensionVentilationVäxelriktarens IP klassning
