Besiktningsrapport

9.3

Installation genom

Kopernicus

Datum

27 juni 2023

Ort

Laholm, Hallands län

Underliggande takpanna

Jordning av chassi

Informering av solceller

95% godkända5% ej godkända

Om installationen

PanelerSolarWatt: Panel classic H 1.2 style

MontagesystemWeland Stål: Läktfästen

VäxelriktareSMA: STP (12-25)-50

TillbehörUndercentral

Installerad av Kopernicus som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, SolarWatt: Panel classic H 1.2 style

Godkända kontrollpunkter

17/18

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

2/23

3.1 Takkrokarnas CC

Inte godkänd

Infästningarnas avstånd till varande överstiger lastberäkningens maxavstånd. På stora panelfältet högst uppmätt mått 1200mm. Samt att där bara är monterat 74 st krokar och enligt lastberäkning skall där vara 76st.

MA5104. Sid 1 (1) | Version 4 - 221101

3.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

19/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/23

LäktinfästningTvådelad Takkrok

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

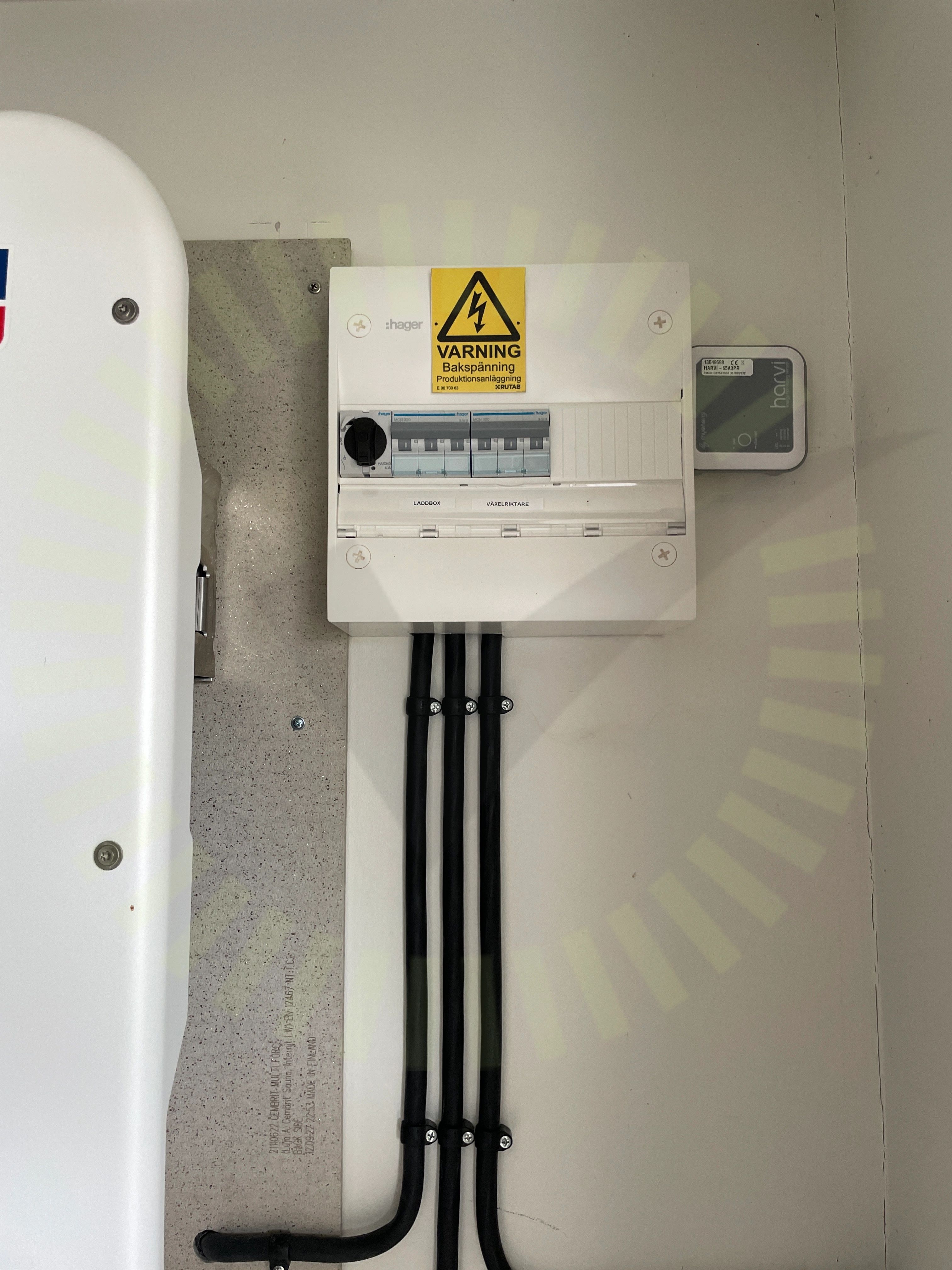

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral där växelriktare är ansluten.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/5

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

1/34

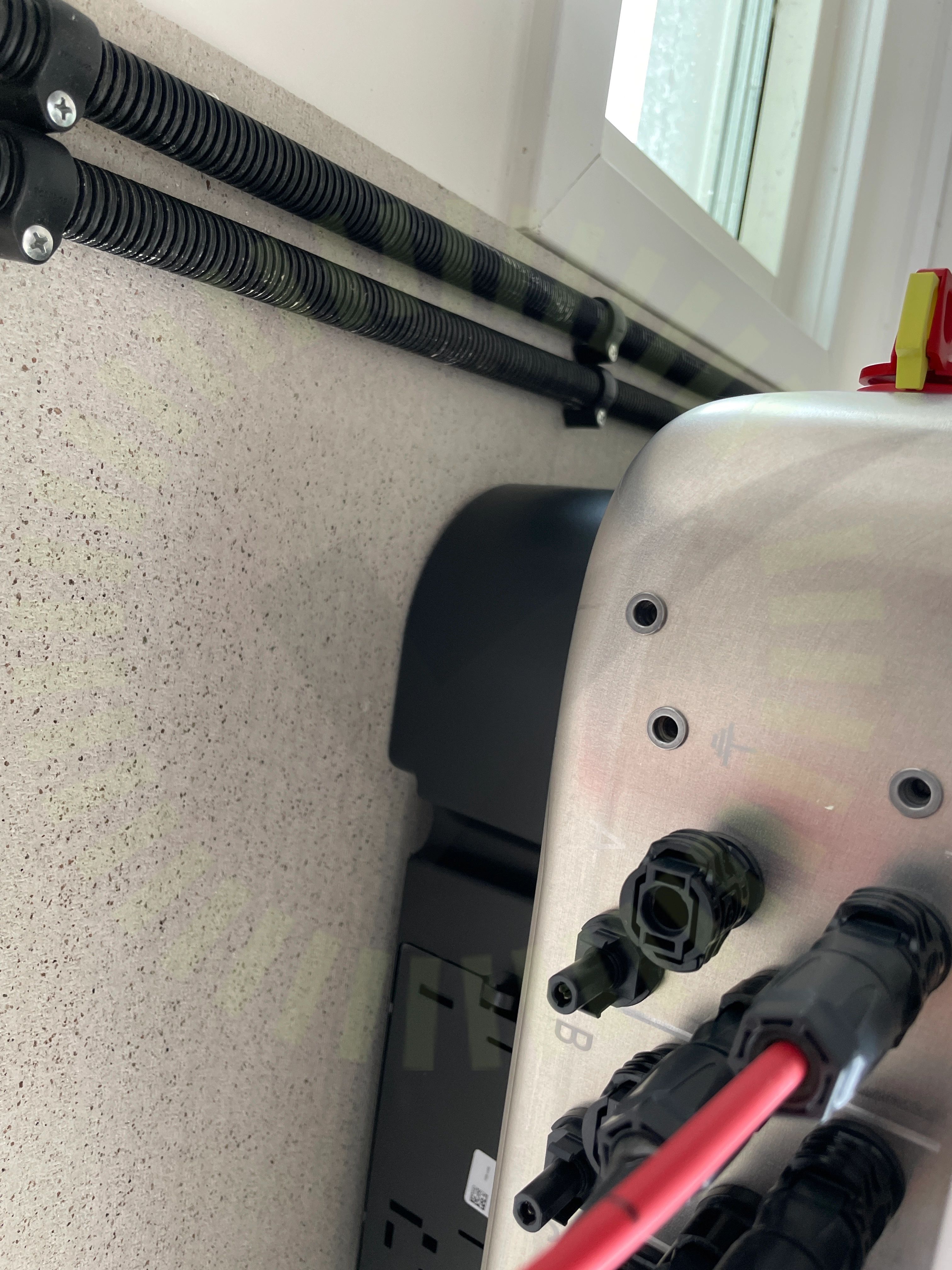

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Operating manual, STPxx-50-BE-en-10, Sida 35

Godkända kontrollpunkter
