Besiktningsrapport

8.5

Installation genom

1KOMMA5°

Datum

23 januari 2024

Ort

Osby, Skåne län

PEN-ledare

Klämmornas placering

Kopplingslåda böjradie

+ 14

90% godkända10% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemESDEC Lutande Panntak

MontagesystemWeland Stål: Papptak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: DTSU666

Tillbehör1KOMMA5°: Heartbeat

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

1.1 Tätskikt

Rekommendation

Flertalet hål i tätskiktet är gjort. Dokumenterar för kunds kännedom.

Godkända kontrollpunkter

3/4

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/15

2.1 Sammansättning av komponenter

Inte godkänd

Batteripaket är inte fastsäkrade.

SBR064-256-UEN-Ver19-202302, Sida 24-27

Godkända kontrollpunkter

14/15

Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Säkerhetsbrytare AC

Anmärkningar

1/7

4.1 Anslutningar i brytare

Inte godkänd

Växelriktarens kabel är inte korrekt ansluten i säkerhetsbrytaren. Ledare är anslutna i felaktig ordning. Jord kopplad på neutralpunkt i undercentralerna.

Godkända kontrollpunkter

6/7

EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

4/18

5.1 Klämmornas storlek

Rekommendation

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

5.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

5.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/24

6.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

6.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte fastsäkrad.

SS 436 40 00 (712.522.101)

6.3 Skador

Inte godkänd

Skador noterade på takyta runt installation.

6.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

20/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 2, 1Komma5° - Fullblack

Anmärkningar

2/18

7.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

7.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 2, Weland Stål: Papptak

Anmärkningar

3/22

8.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

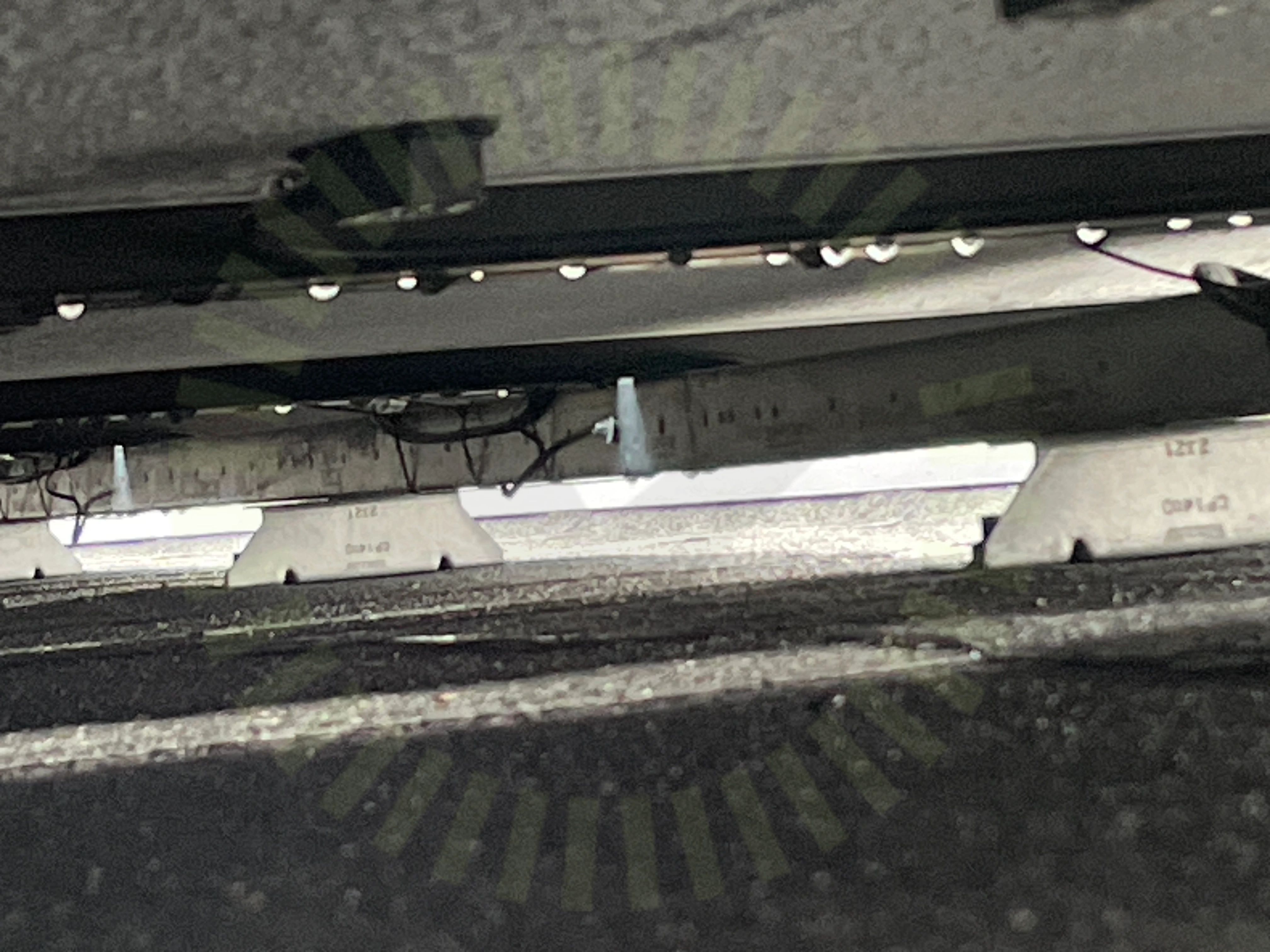

8.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

MA5103 Sid 1 (2) | Version 7 - 230914

8.3 Takgenomföring

Överenskommelse

Kund och leverantör är överens kring genomföringens utförande.

Godkända kontrollpunkter

18/22

Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenors avstånd till varandraSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Infästning i råspont

Undercentral

Anmärkningar

1/5

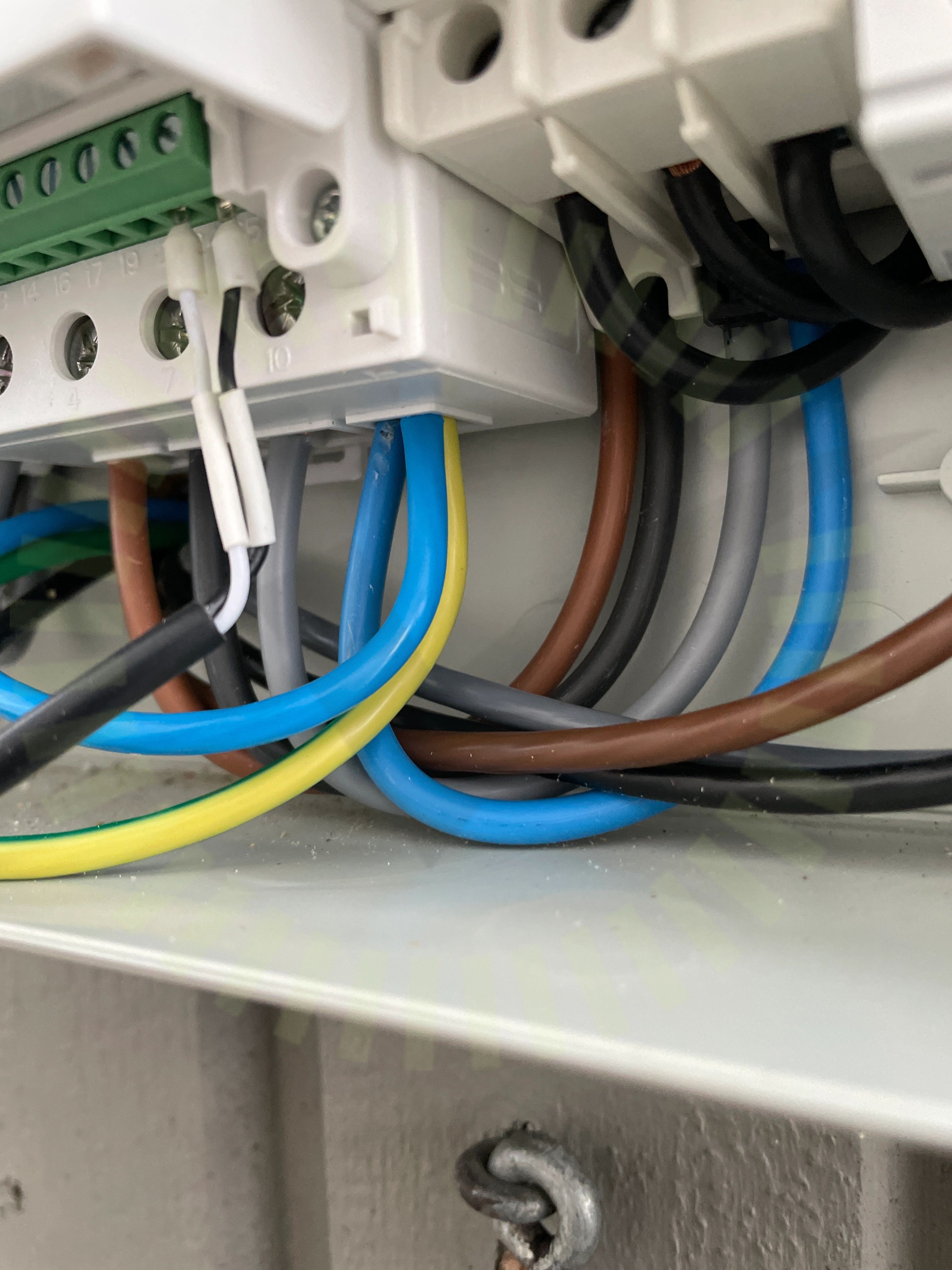

9.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension, inte korrekt uppmärkt och felkopplad.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

4/5

InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

10.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

3/39

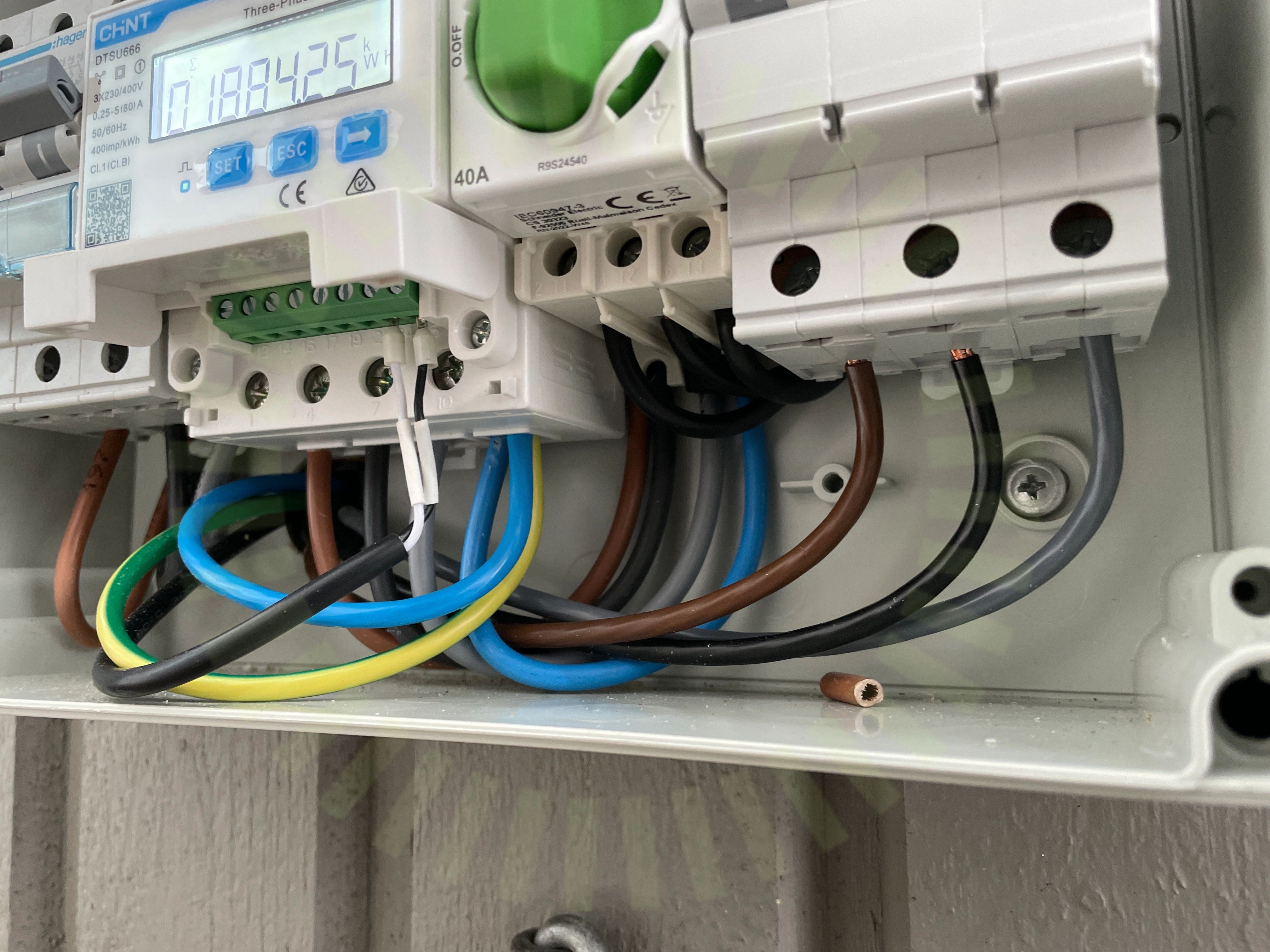

11.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. PE och N kopplad på samma punkt. Hela systemet är ojordat.

11.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Gäller både mot vägg och tak.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

11.3 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

Godkända kontrollpunkter

36/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
