Besiktningsrapport

7.4

Installation genom

1KOMMA5°

Datum

27 november 2023

Ort

Höör , Skåne län

Avstånd

Klämmornas placering

Föremål mot bakstycke

+ 10

84% godkända16% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

Tillbehör1KOMMA5°: Heartbeat

TillbehörCHINT: DTSU666

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/8

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

InfästningKommunikationLockMiljökravPESkadorVinkel

Smartmätare

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

5/17

5.1 Klämmornas storlek

Rekommendation

Montagesystemets fästen är för små och följer inte tillverkarens rekommendation kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

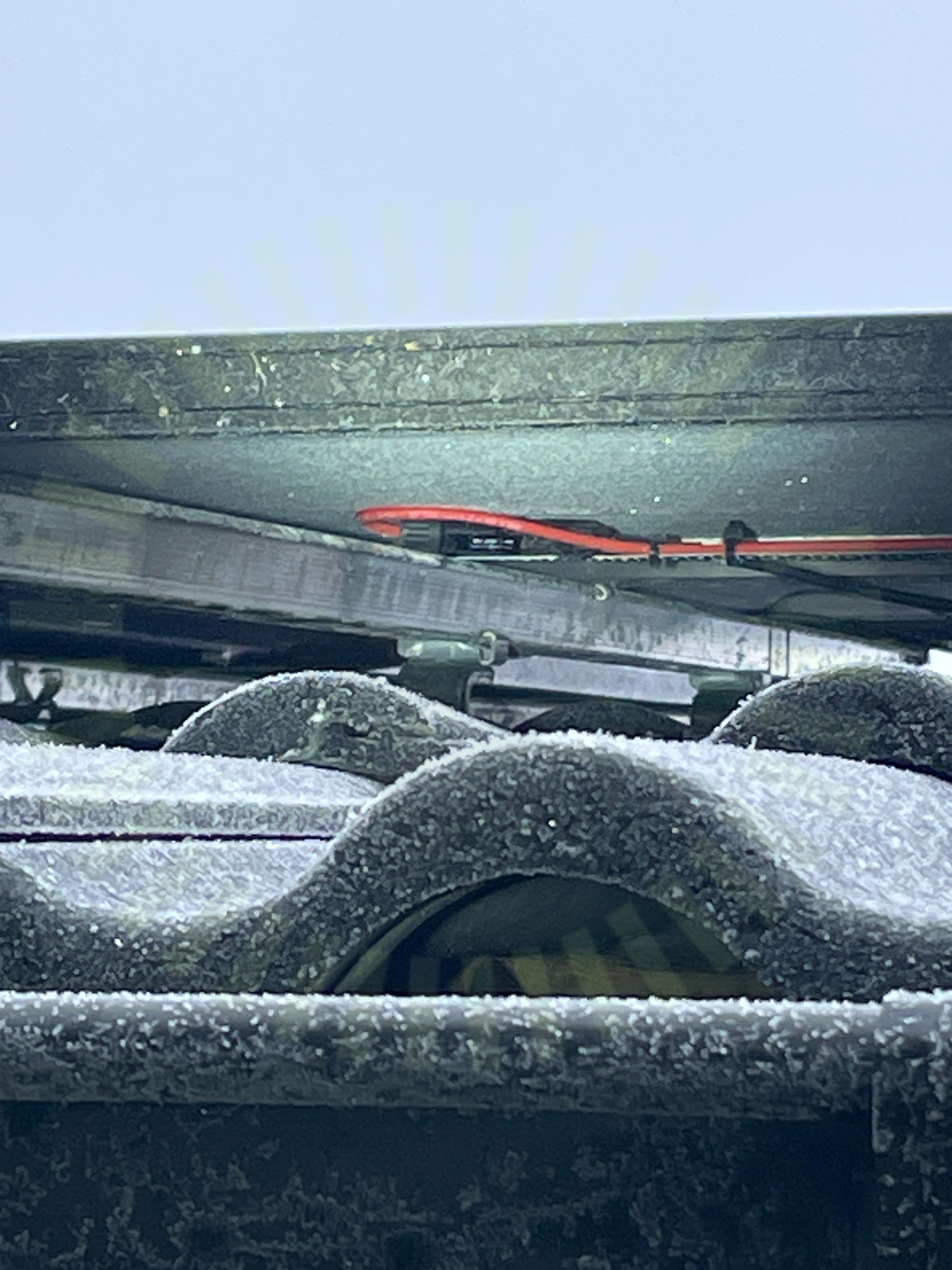

5.2 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

5.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

5.4 Panelkablaget generell böjradie

Inte godkänd

Panelernas kablar har generellt en för skarp böjradie i hela anläggnignen.

SS 436 40 00 (522.8.3)

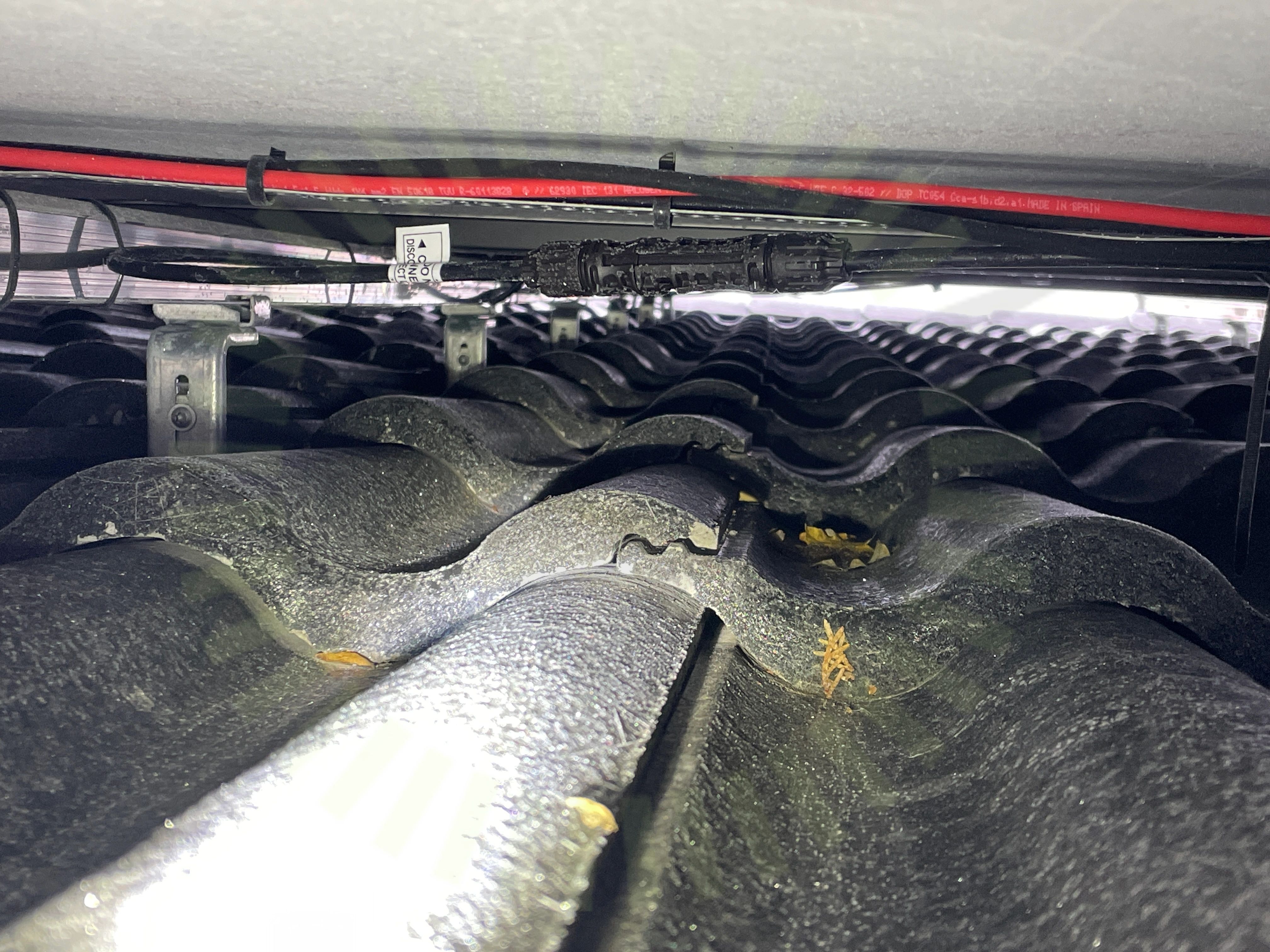

5.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna vid flertalet ställen.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/23

6.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas på hela anläggningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

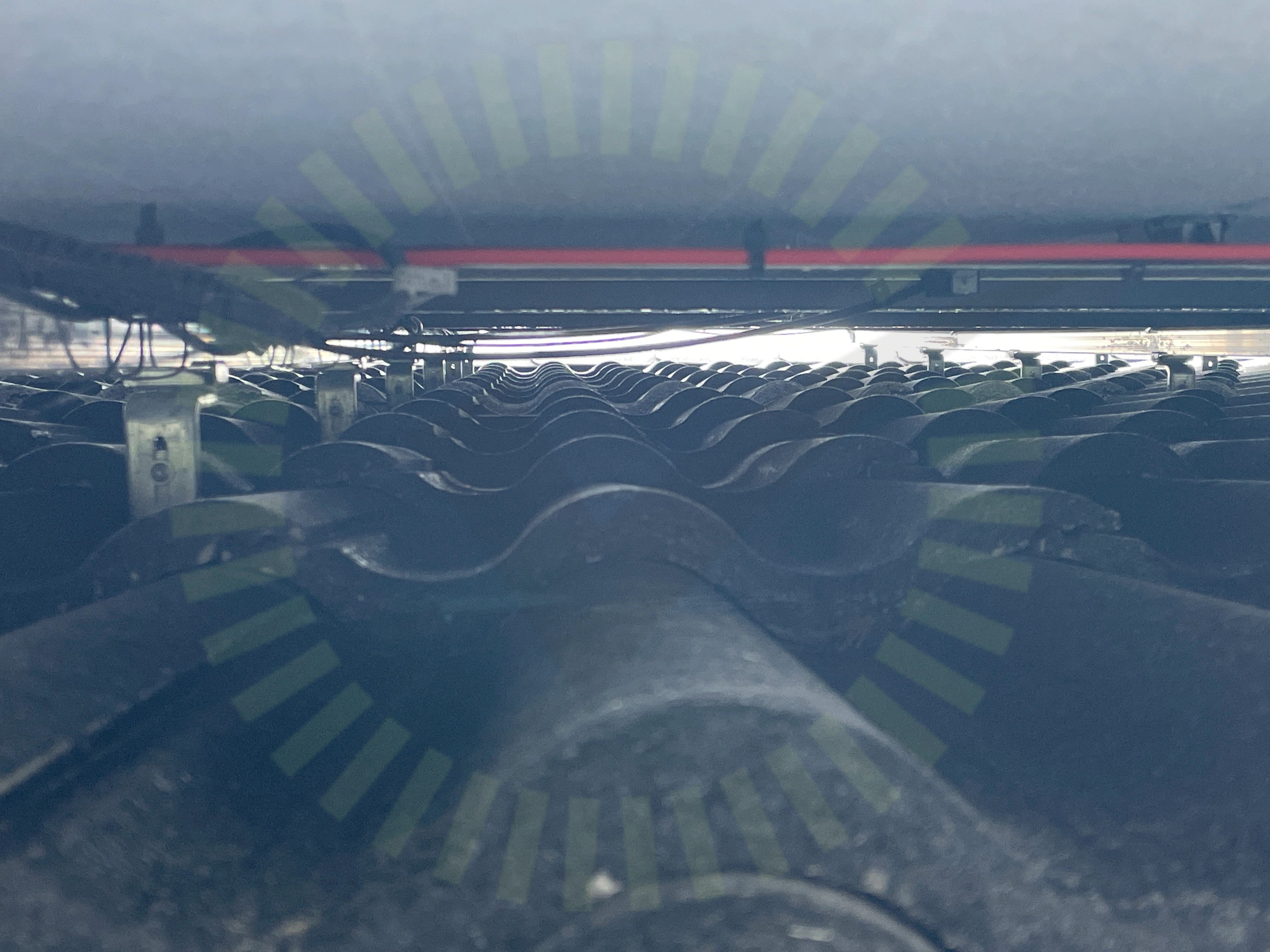

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.4 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

6.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Undercentral

Anmärkningar

1/6

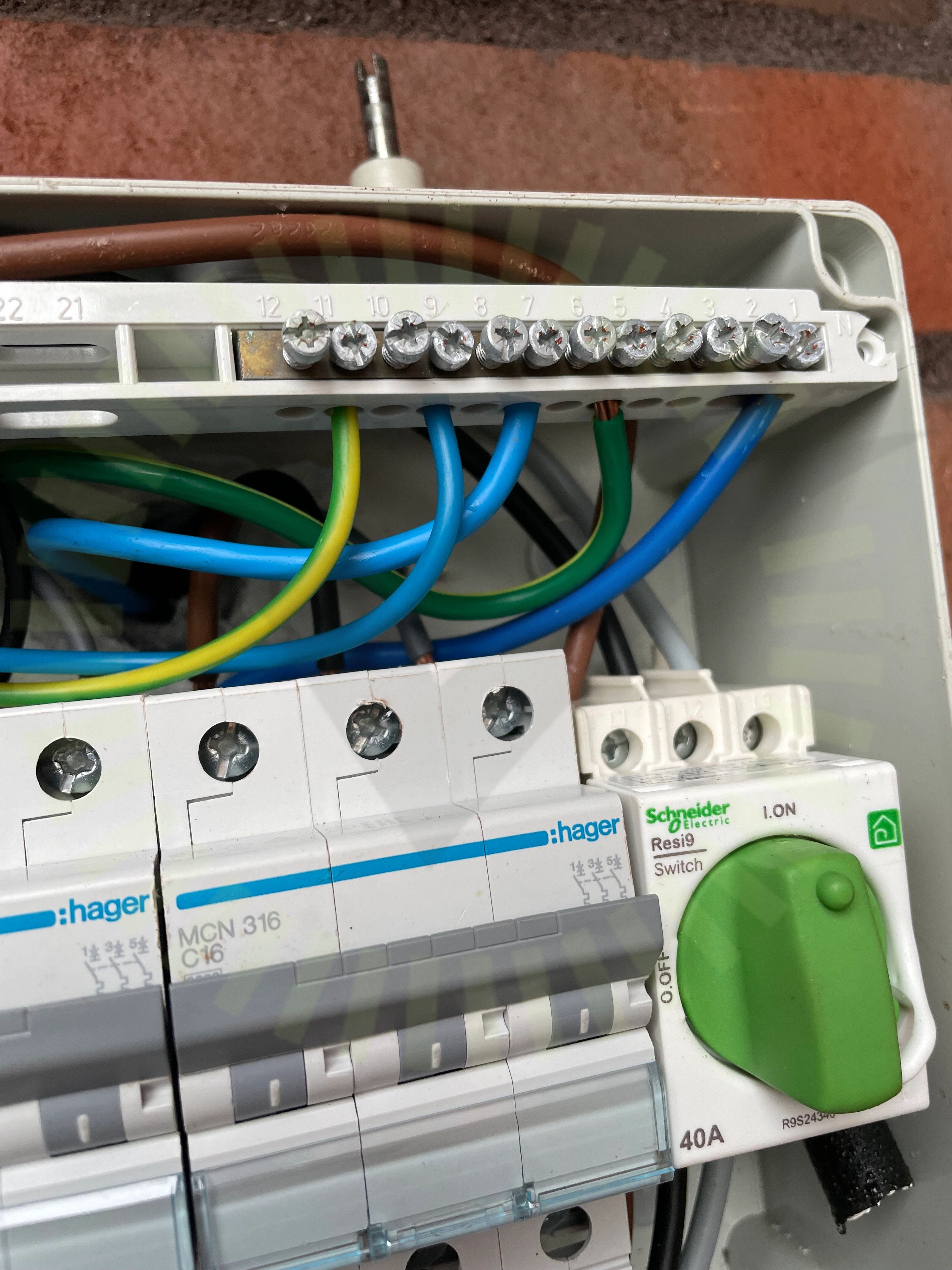

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

8.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

5/39

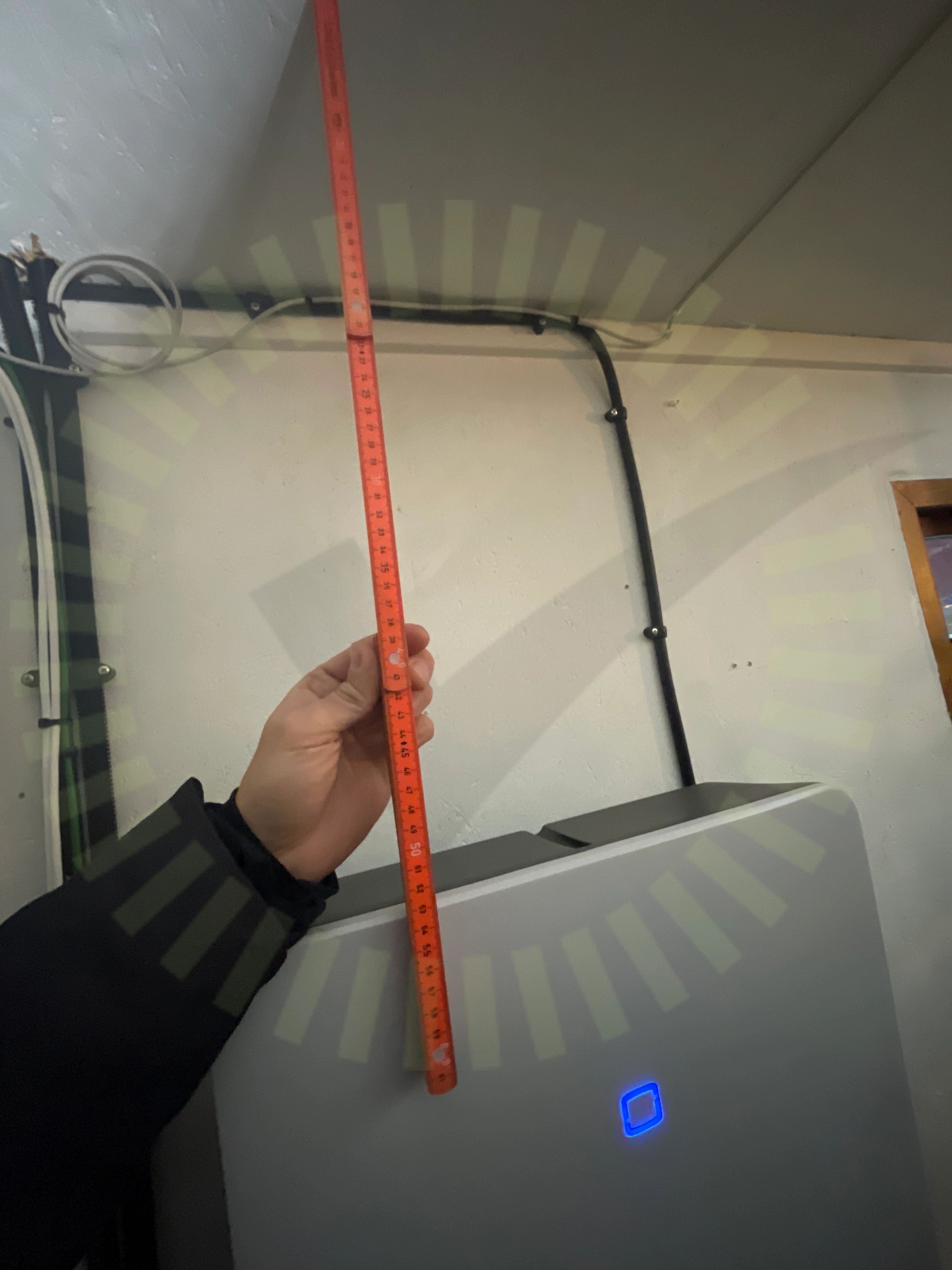

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

9.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

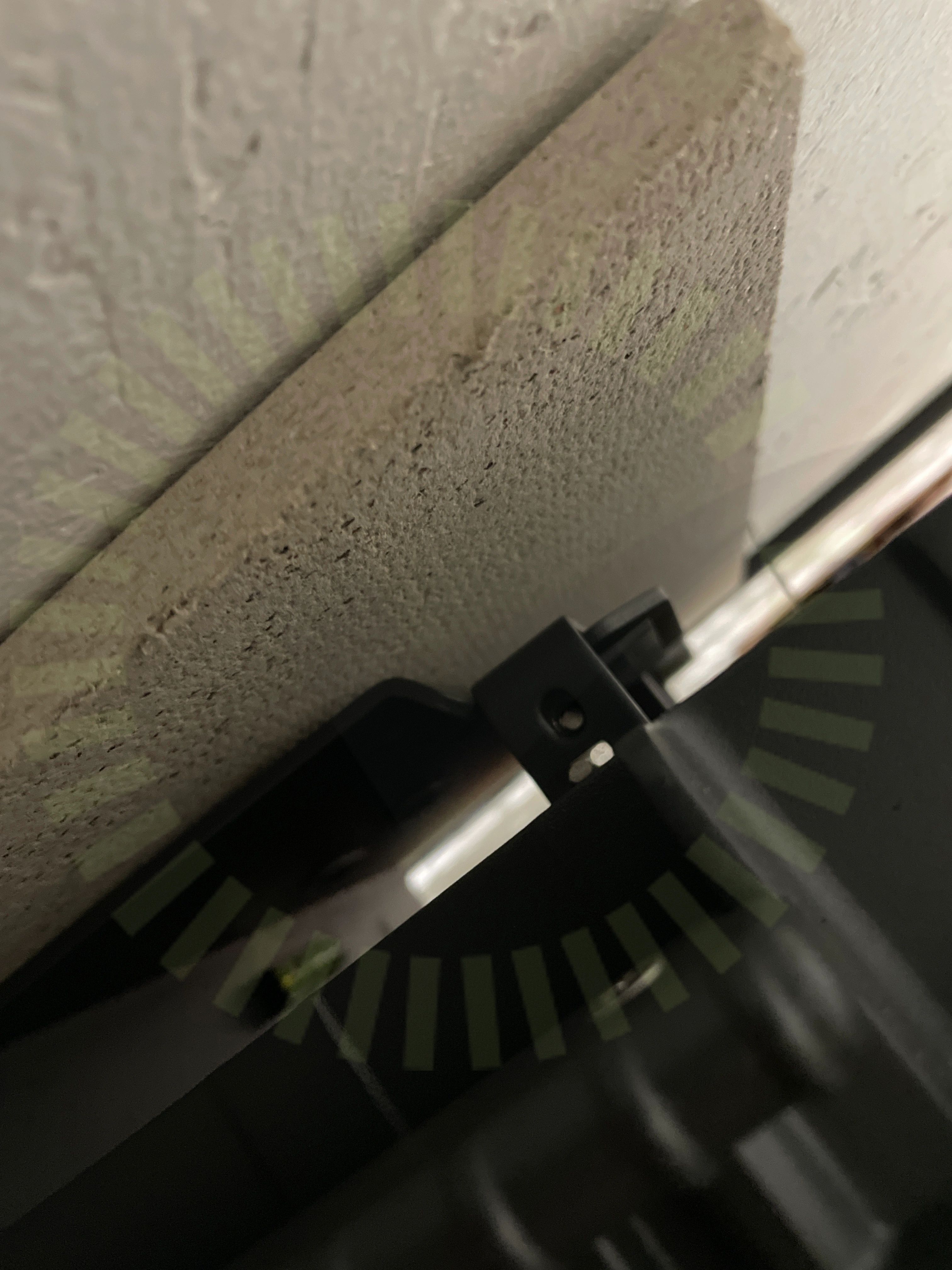

9.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

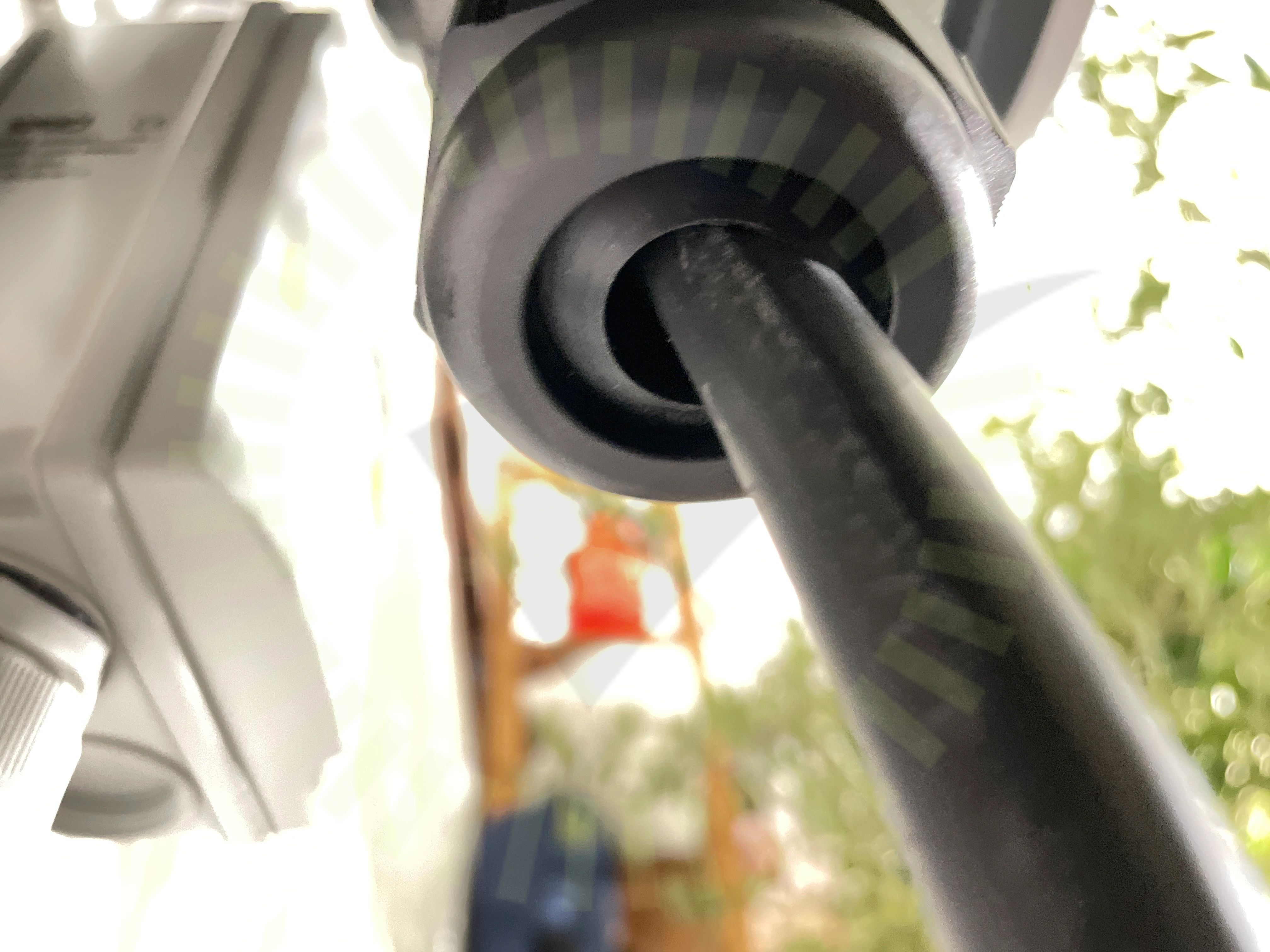

9.4 Förskruvning

Inte godkänd

Förskruvningen håller inte om kabeln korrekt. Går att röra fram och tillbaka.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55

9.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

32/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/39

DC Max StrömSträngdesign
