1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.2
Installation genom
Sesol
Datum
1 september 2023
Ort
Torslanda, Västra Götalands län
83% godkända17% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/31.2 Avtal
Inte godkändInstallatören har inte levererat tak till växelriktaren som skydd mot solen enligt avtal.
Avtal
Godkända kontrollpunkter
1/3Strängschema
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
2/40

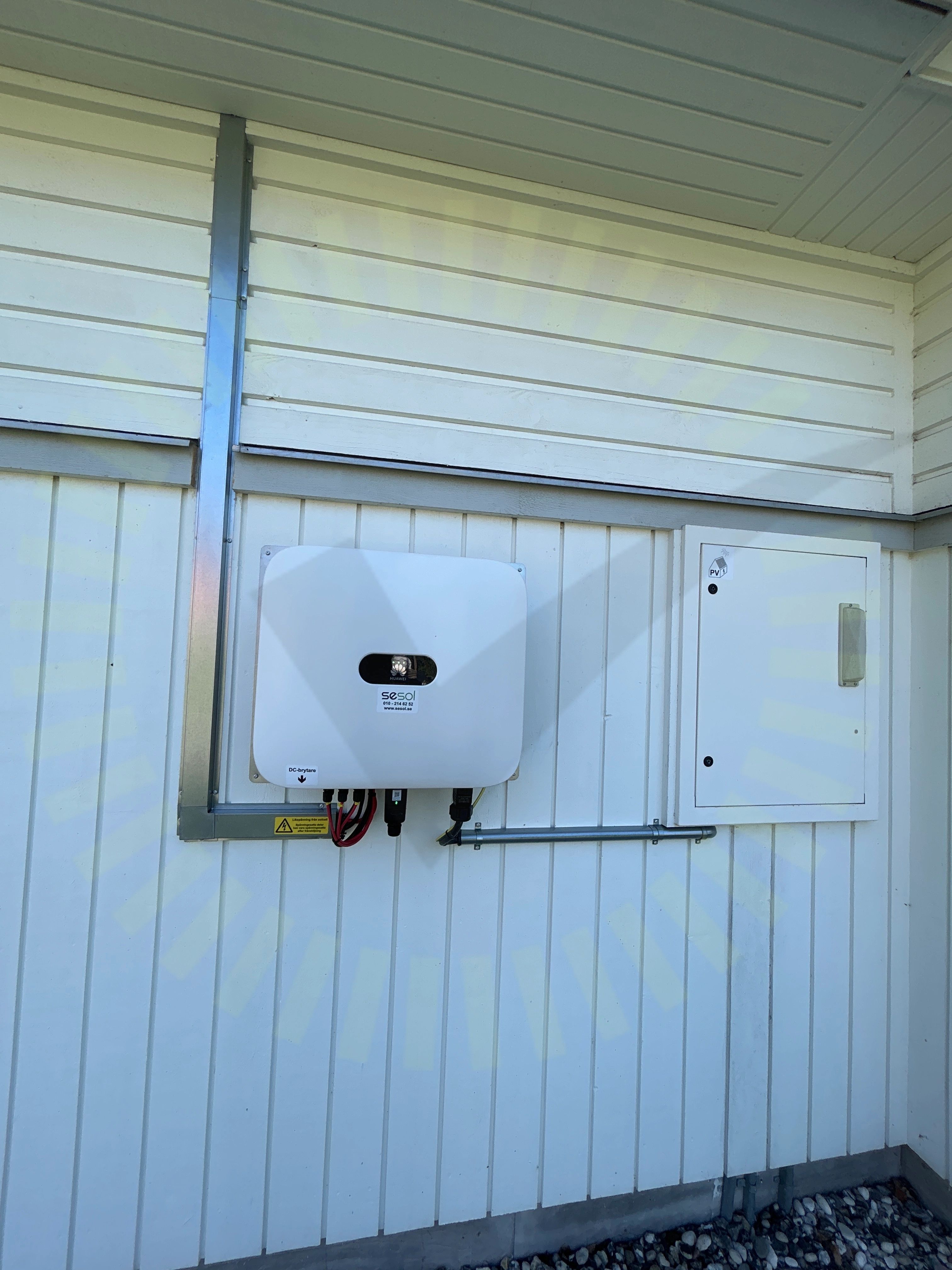

2.1 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.
https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements
2.2 Uppskalad ledare
Inte godkändLedare är olämpligt långt uppskalade.
Godkända kontrollpunkter
38/40AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästVarning för likspänningVentilationVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning
Longi: LR5-54HPB 390-410M
Anmärkningar
5/17
3.1 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
3.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
3.3 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
3.4 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
3.5 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
11/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
1/1

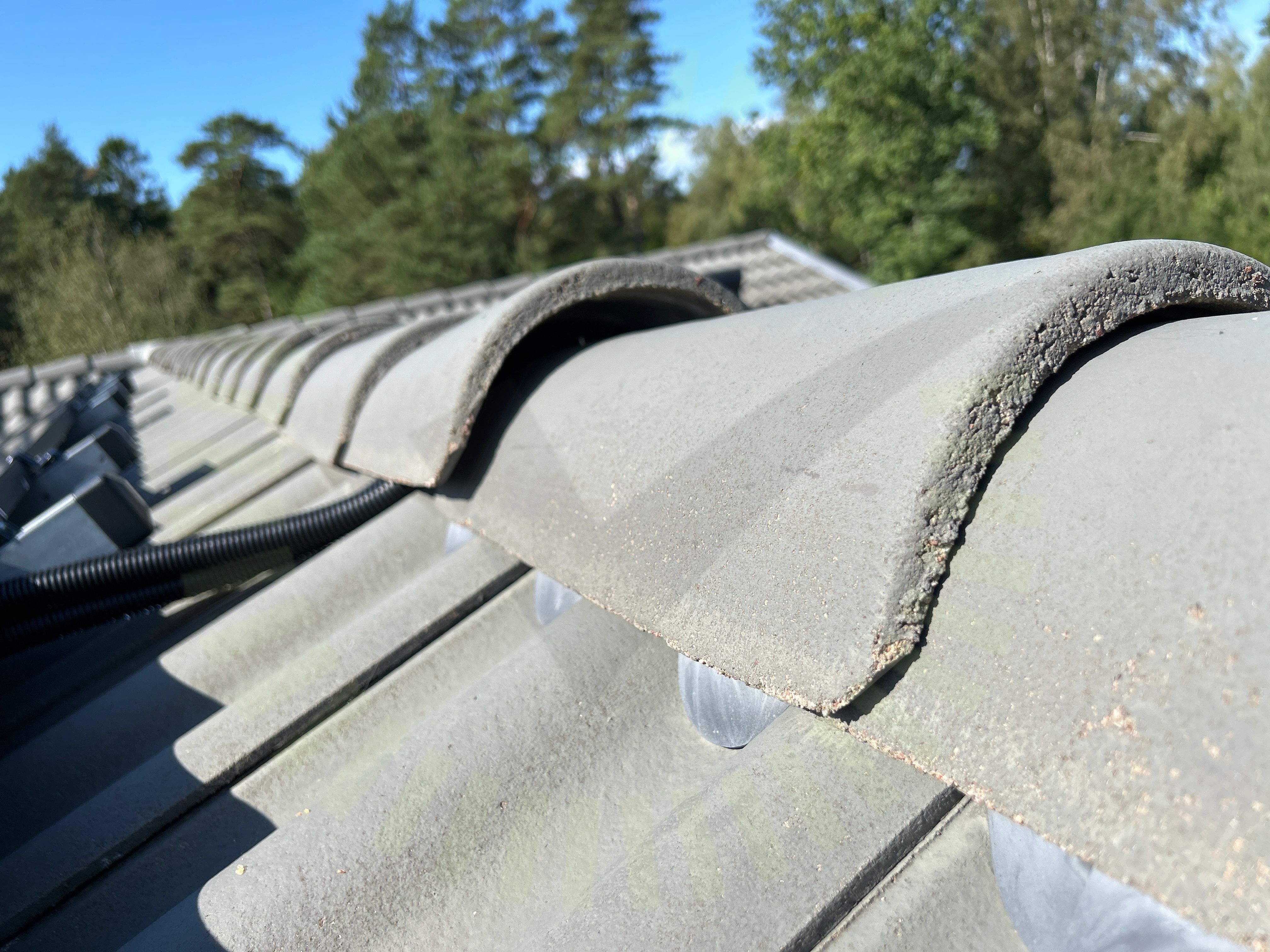

4.1 Tegelpannor
Inte godkändNockpanna ligger löst vid dc-kablage.
Weland Stål: Råspont
Anmärkningar
7/24

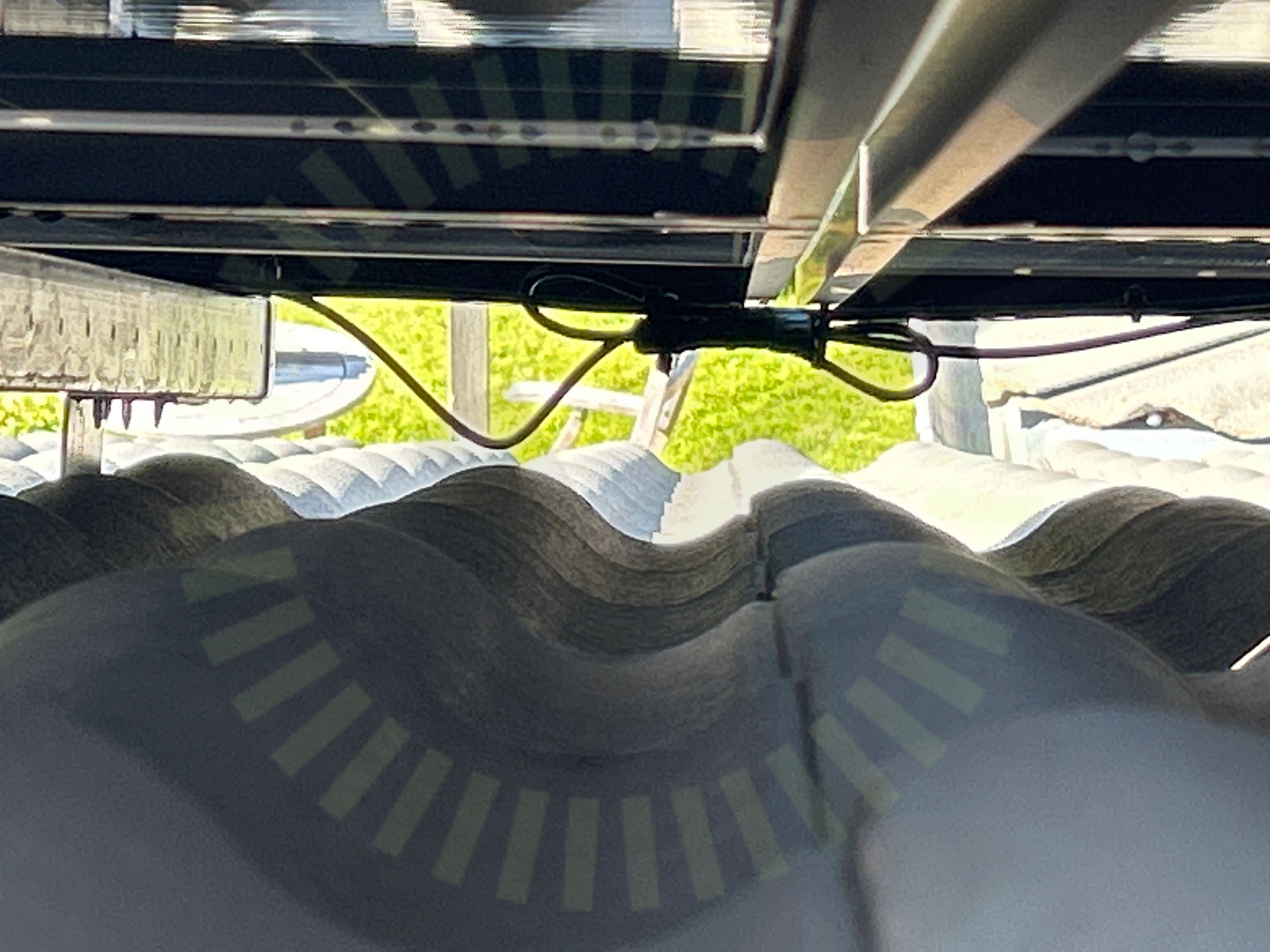

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
5.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
5.3 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
5.4 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
5.5 Snö- och Vindlastberäkning
Inte godkändKomplett lastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.6 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
MA5102 Sid 1 (1) | Version 3 - 221101

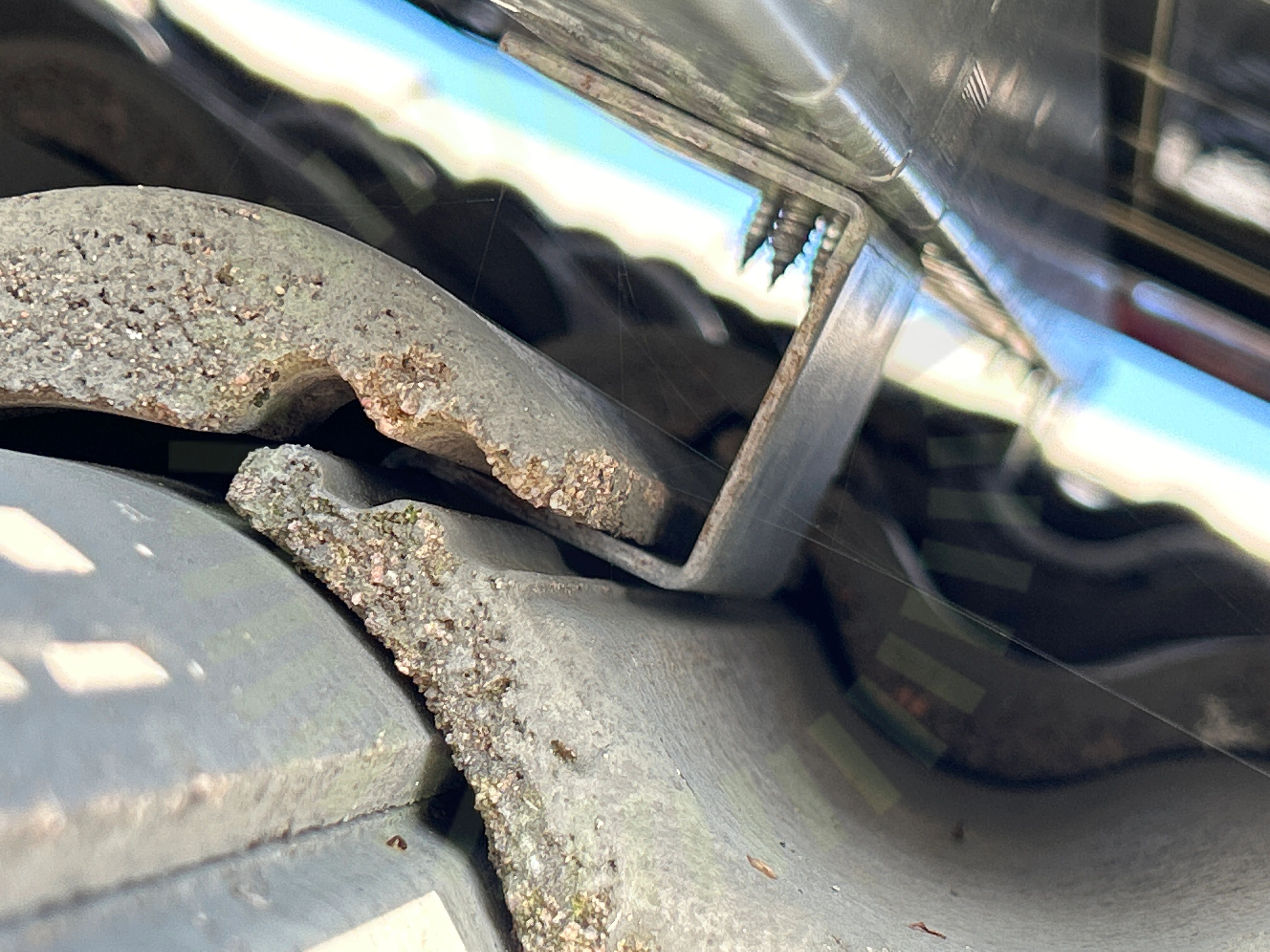

5.7 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
17/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
