Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Skandica Solar

Datum

18 januari 2024

Ort

Vellinge, Skåne län
Skydd mot beröring
Klämmornas placering
Klämmornas överlappning
81% godkända19% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt APX HV Battery
TillbehörUndercentral
TillbehörCHINT: DTSU666
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4
DC: Kopplingsdosa

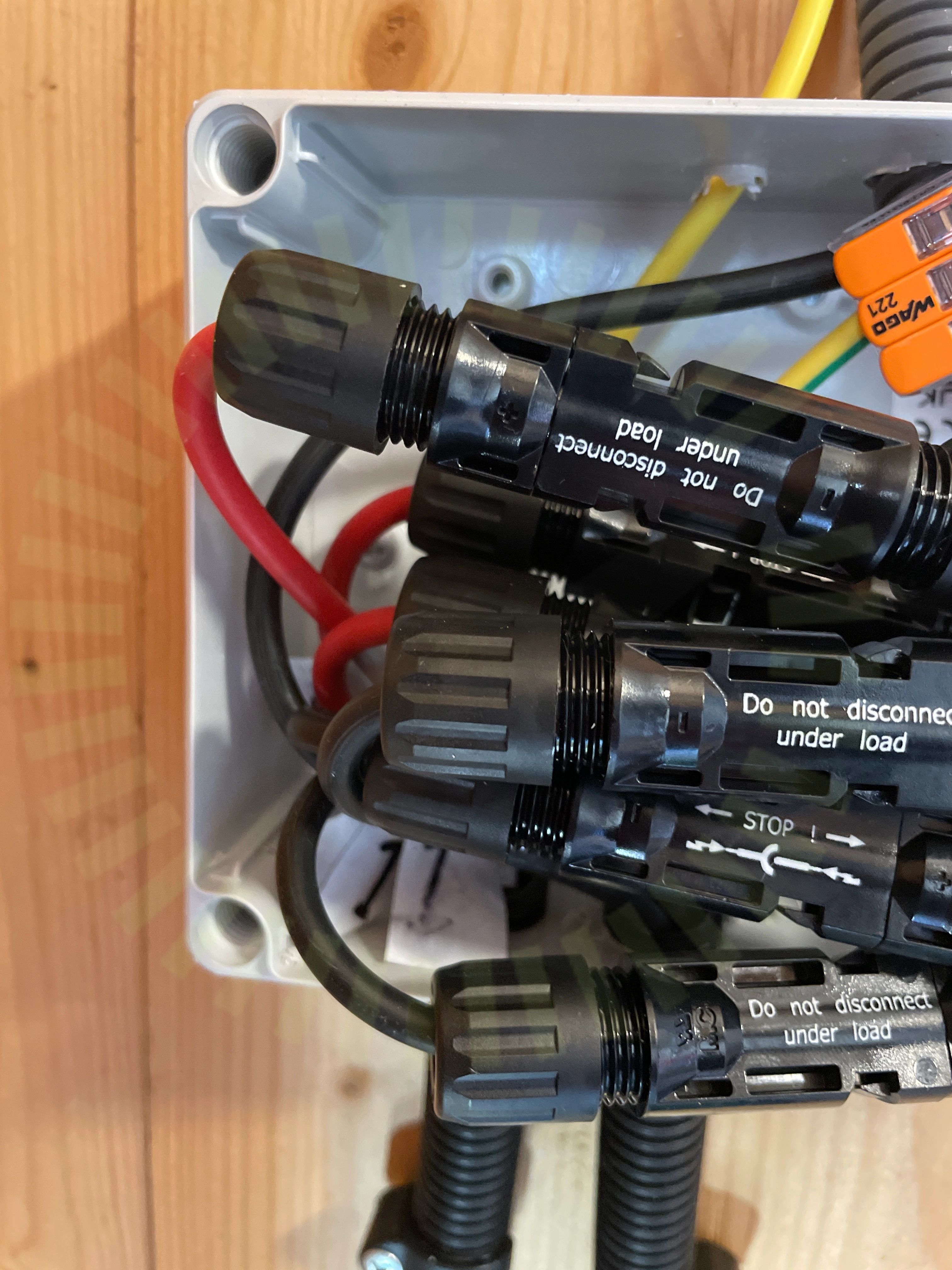

1.1 DC: Kopplingsdosa

Inte godkänd

Hårda böjar på kablar ut från kontakter inne i kopplingsdosa.

Godkända kontrollpunkter

3/4
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

3/7
Avstånd närliggande objekt

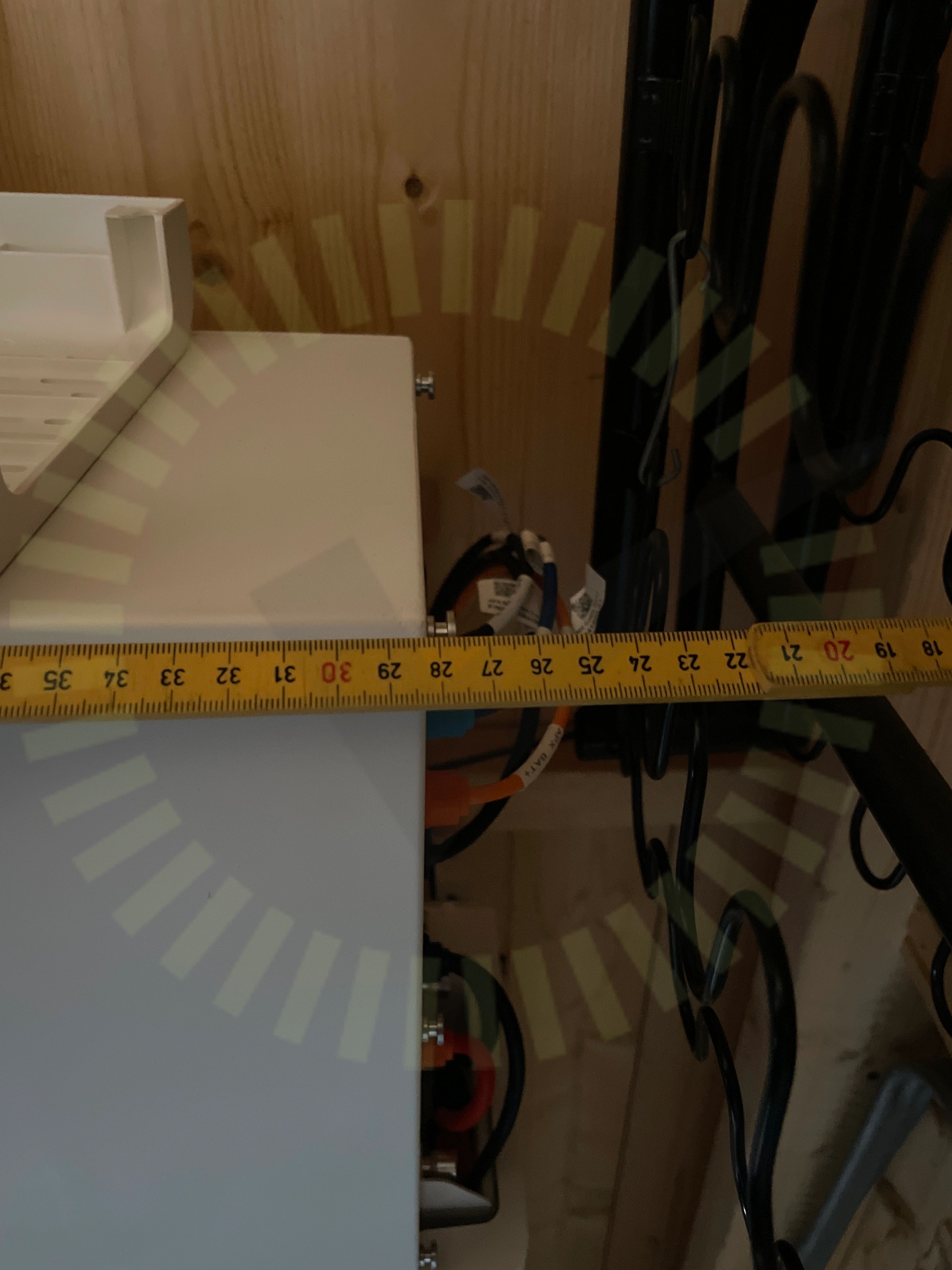

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0~30.0P-S2 User Manual EN 202308, Sida 12

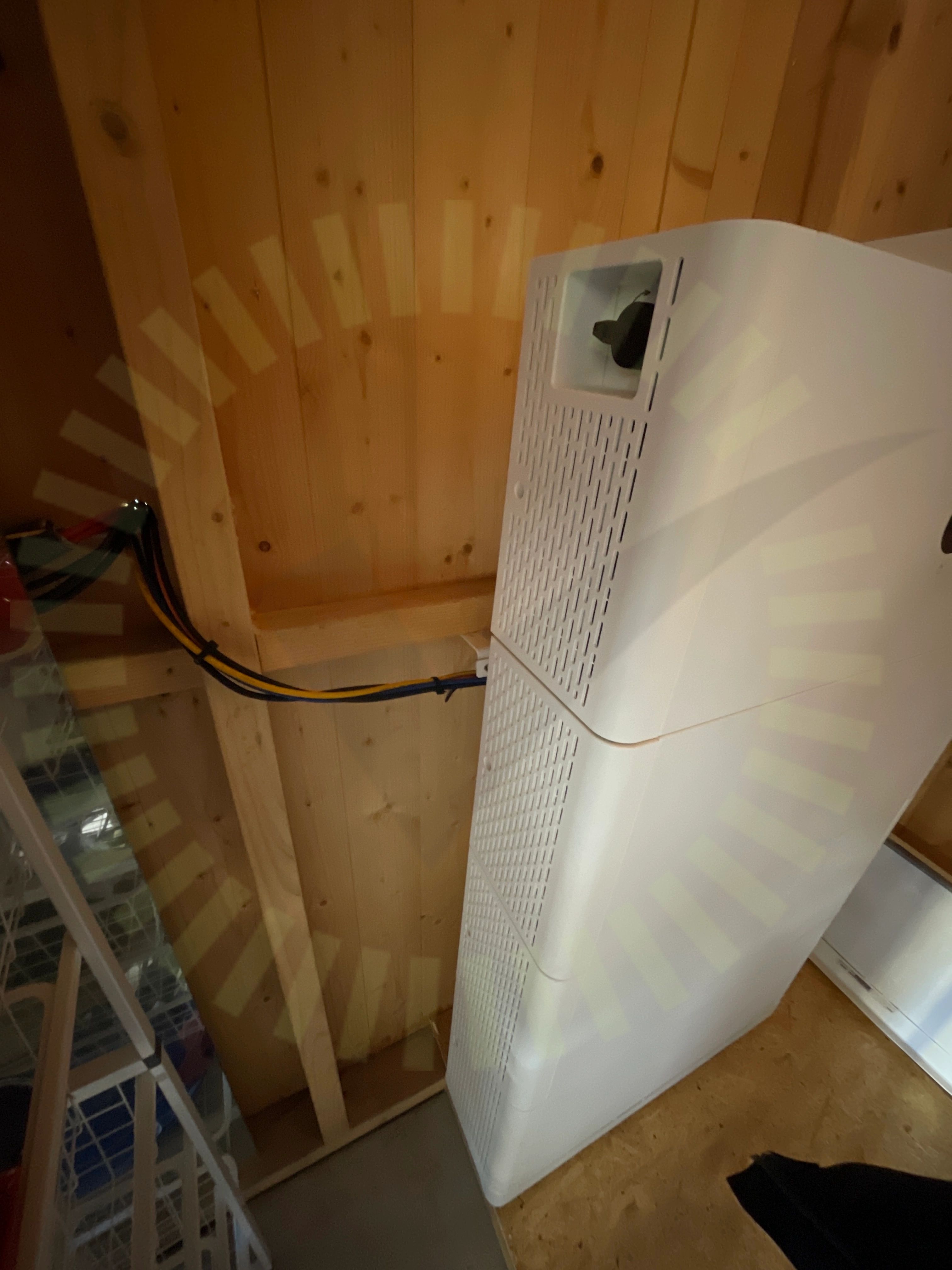

Fastsäkring av produkt

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt. Enbart fäst på näst översta modulen.

Growatt: APX 5.0~30.0P-S2 User Manual EN 202308, Sida 17-20
Omgivningstemperatur

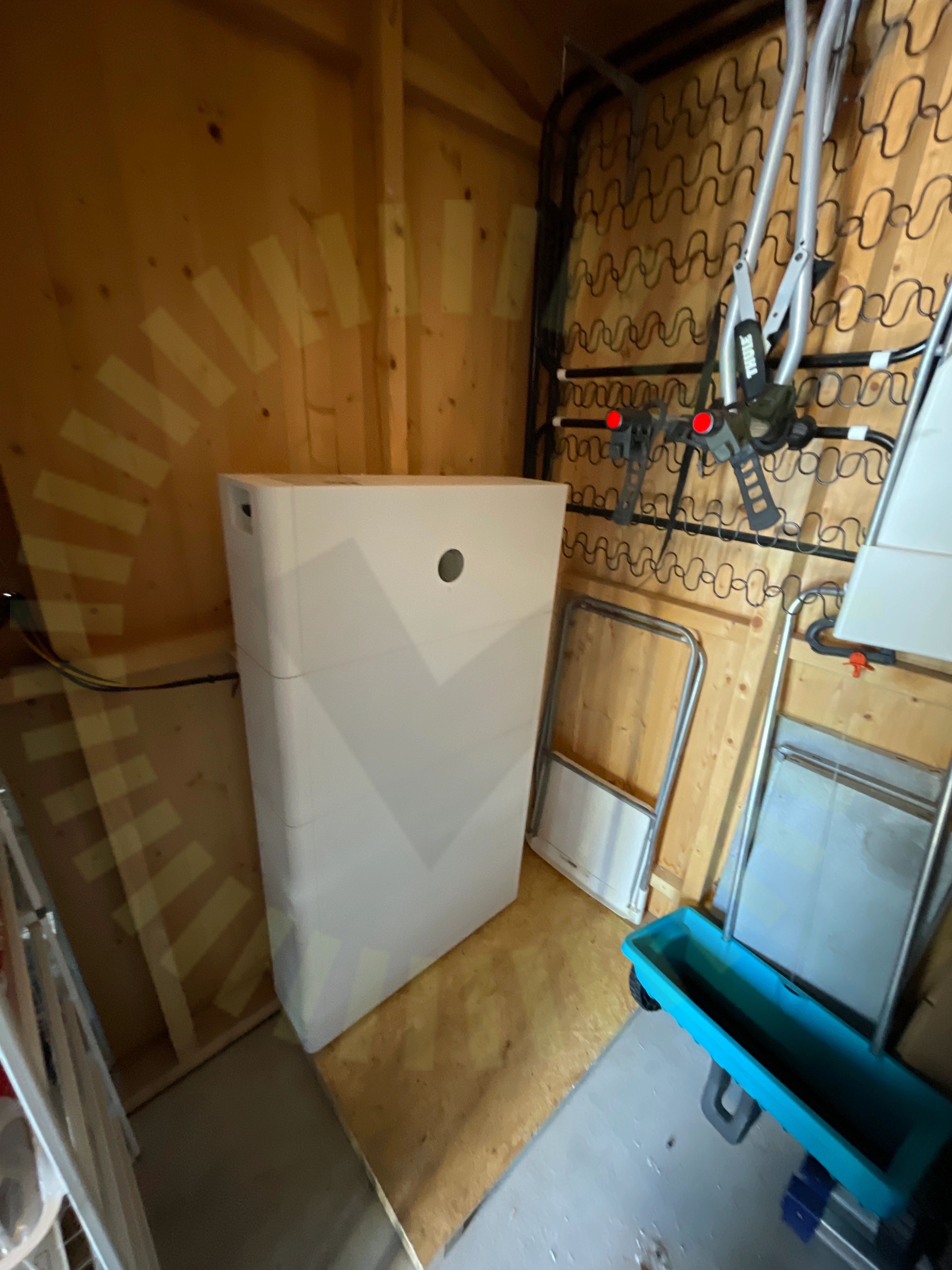

2.3 Omgivningstemperatur

Inte godkänd

Batteriet är placerat i ett utrymme som inte håller sig inom de temperaturer som behövs. Kan bli lägre än -10grader. Sitter i oisolerat förråd.

Growatt: APX 5.0~30.0P-S2 User Manual EN 202308, Sida 11

Godkända kontrollpunkter

4/7
AnslutningKommunikationPEVäderskydd

Batteri: Placering

Anmärkningar

1/1

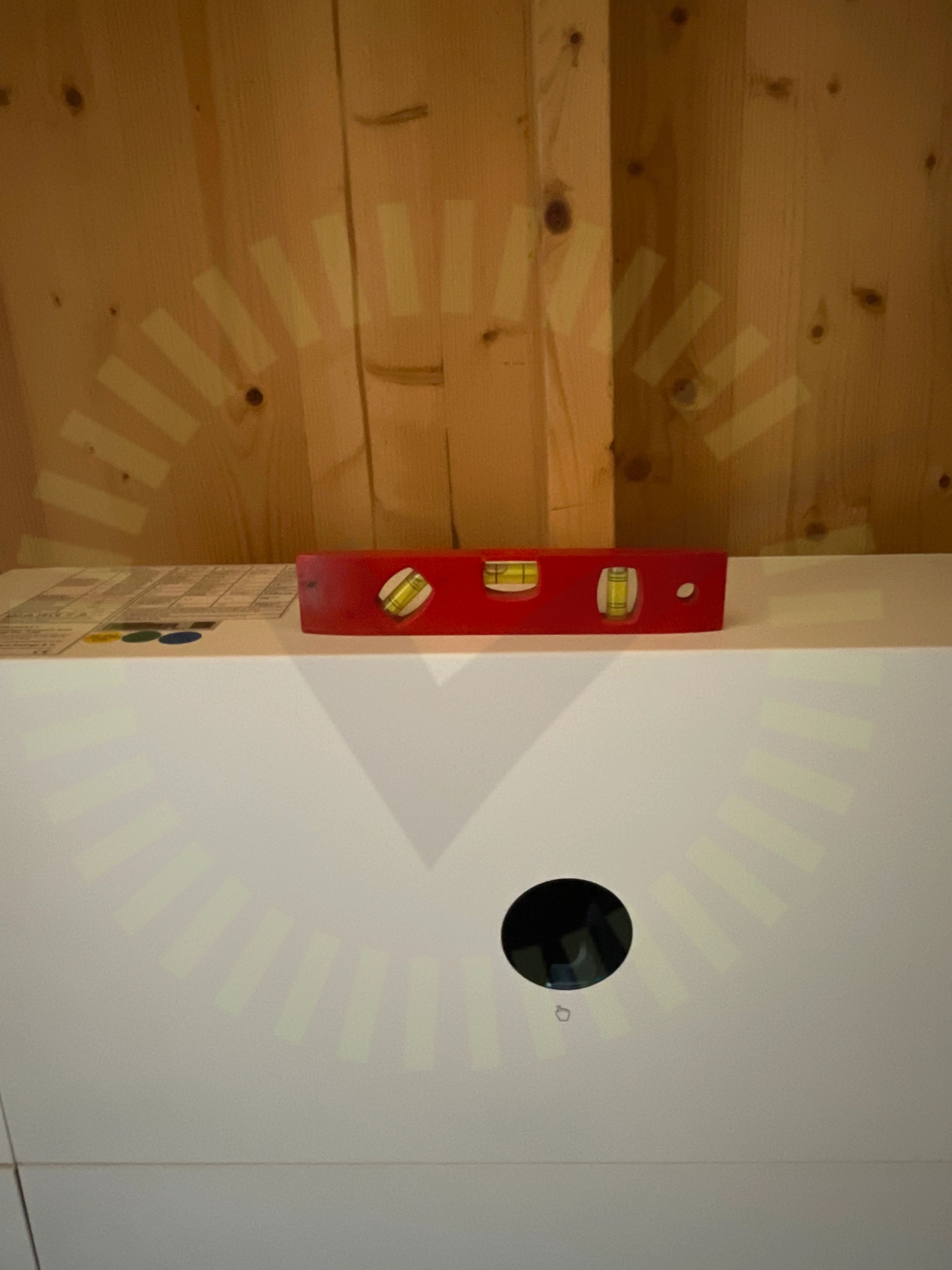

Placering

3.1 Placering

Inte godkänd

Batteriet står inte rakt på underlaget.

Growatt: APX 5.0~30.0P-S2 User Manual EN 202308, Sida 11

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

4/17
Klämmornas placering

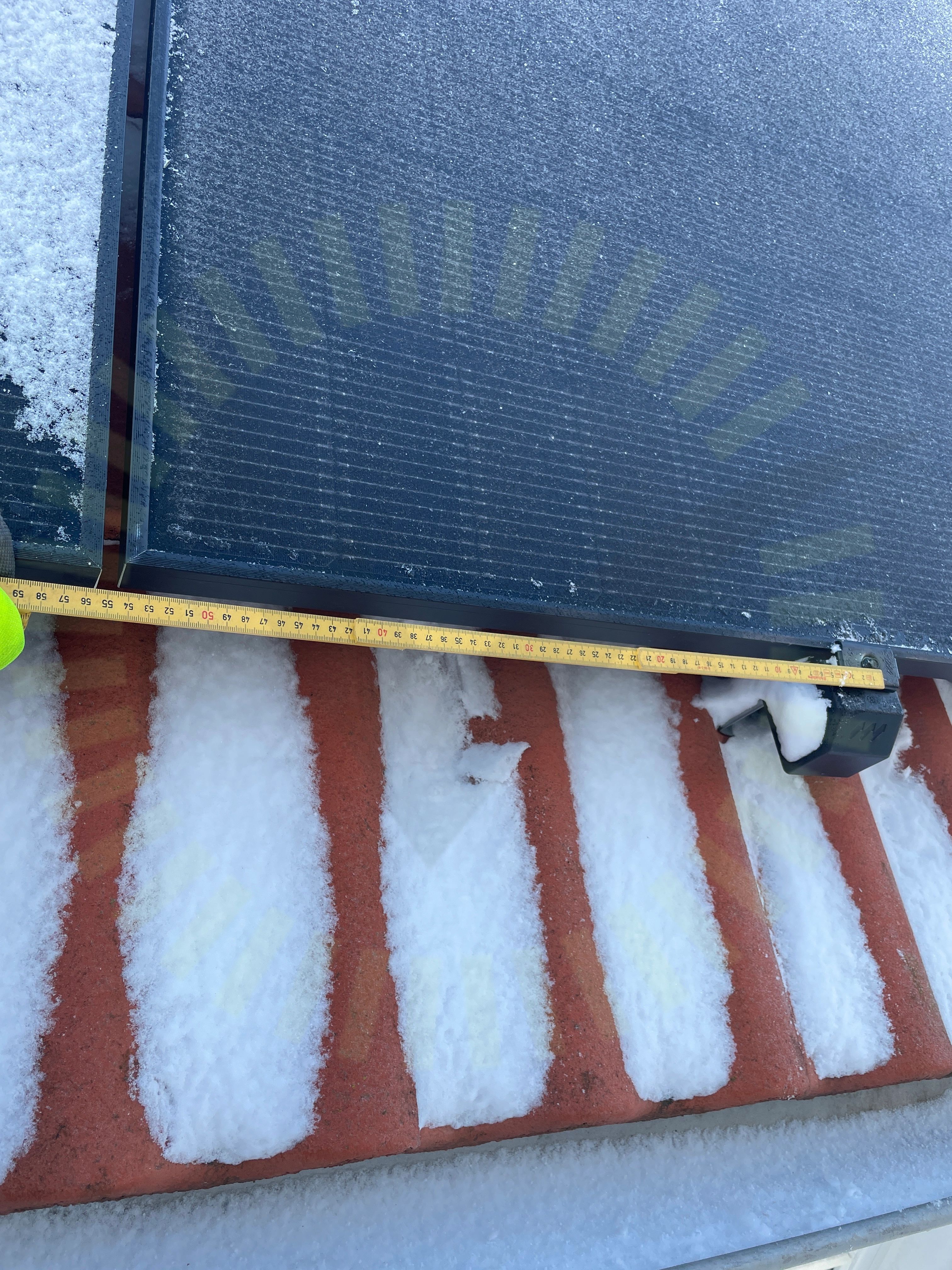

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15

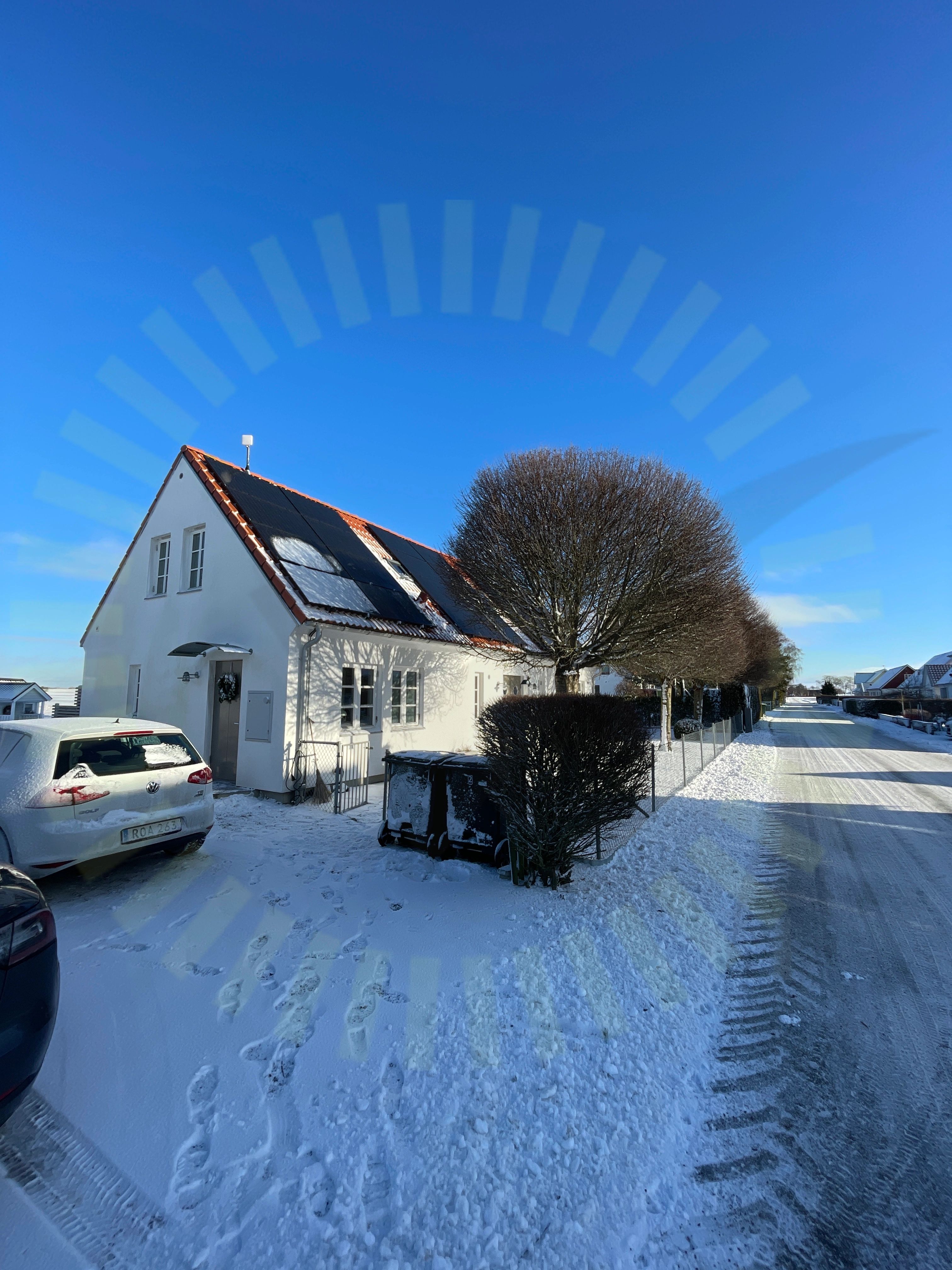

Skugga

4.2 Skugga

Överenskommelse

Träd skuggar panelerna. Kund har blivit informerad om detta och har som plan att antingen beskära dessa alternativt fälla dem.

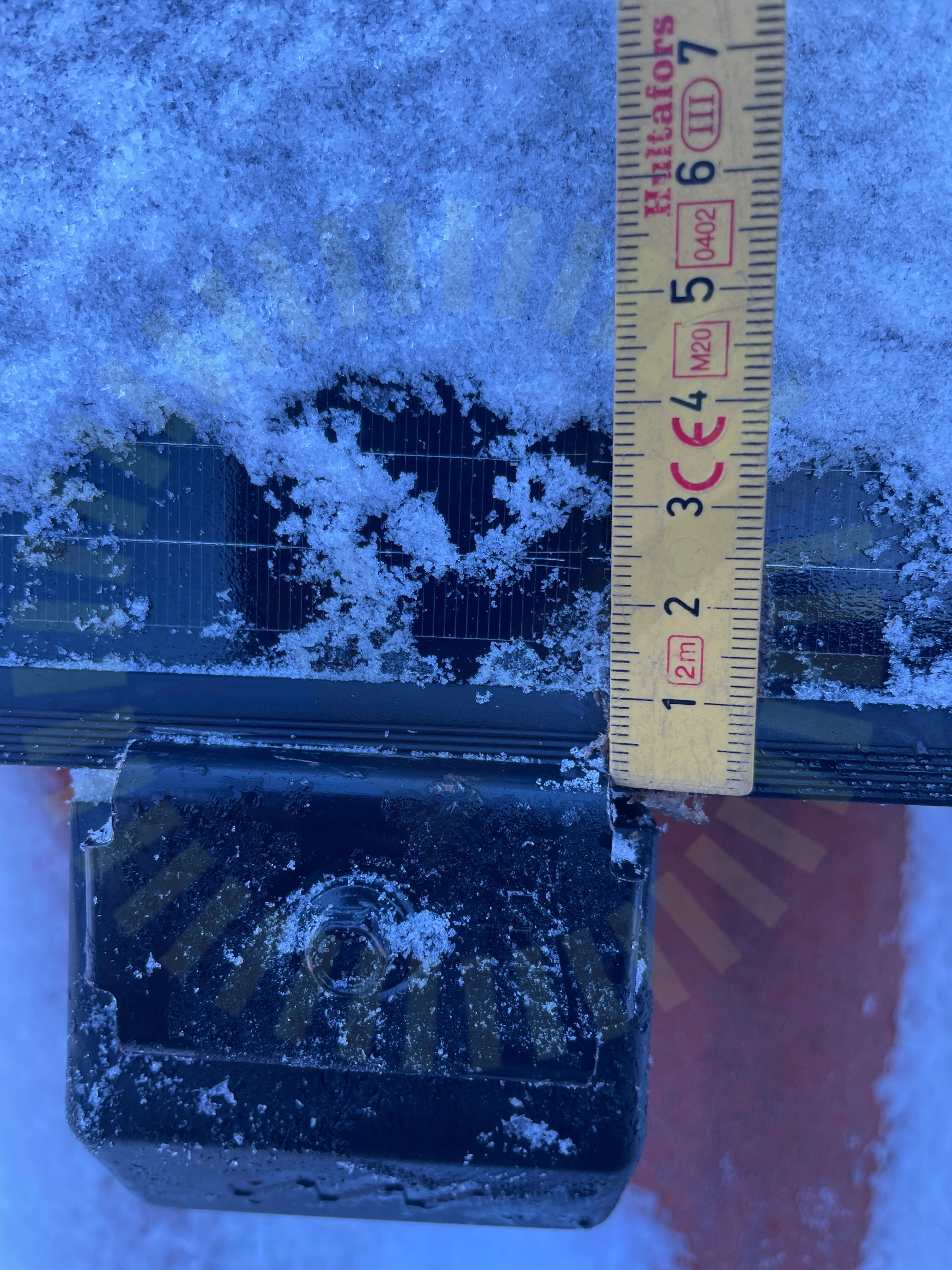

Klämmornas överlappning

4.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12
Panelkablaget böjradie

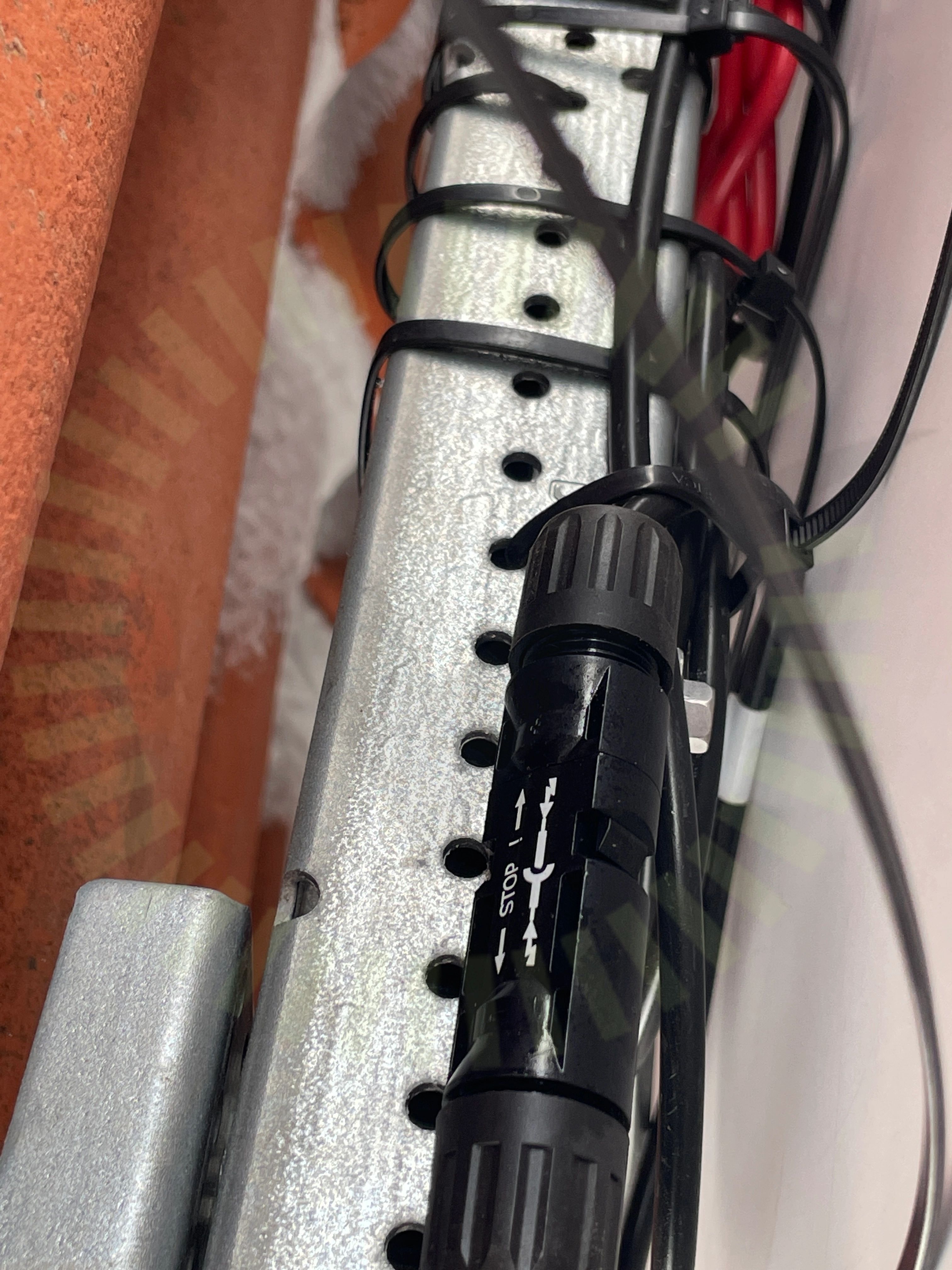

4.4 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/17
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradiePanelramar separeradeSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/17
PunktbelastningSkador på panel

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/23

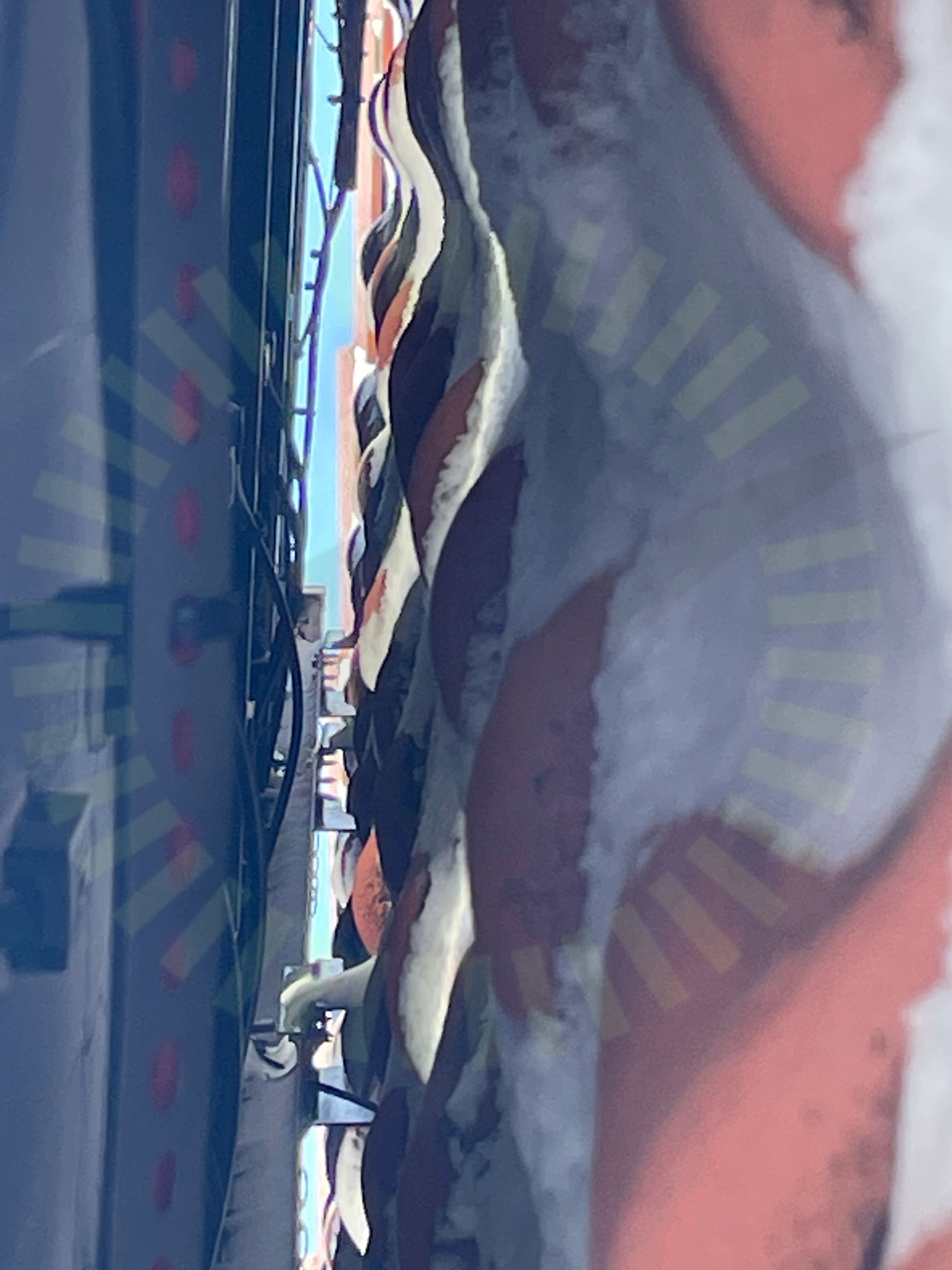

Kabeldragning mellan takytor

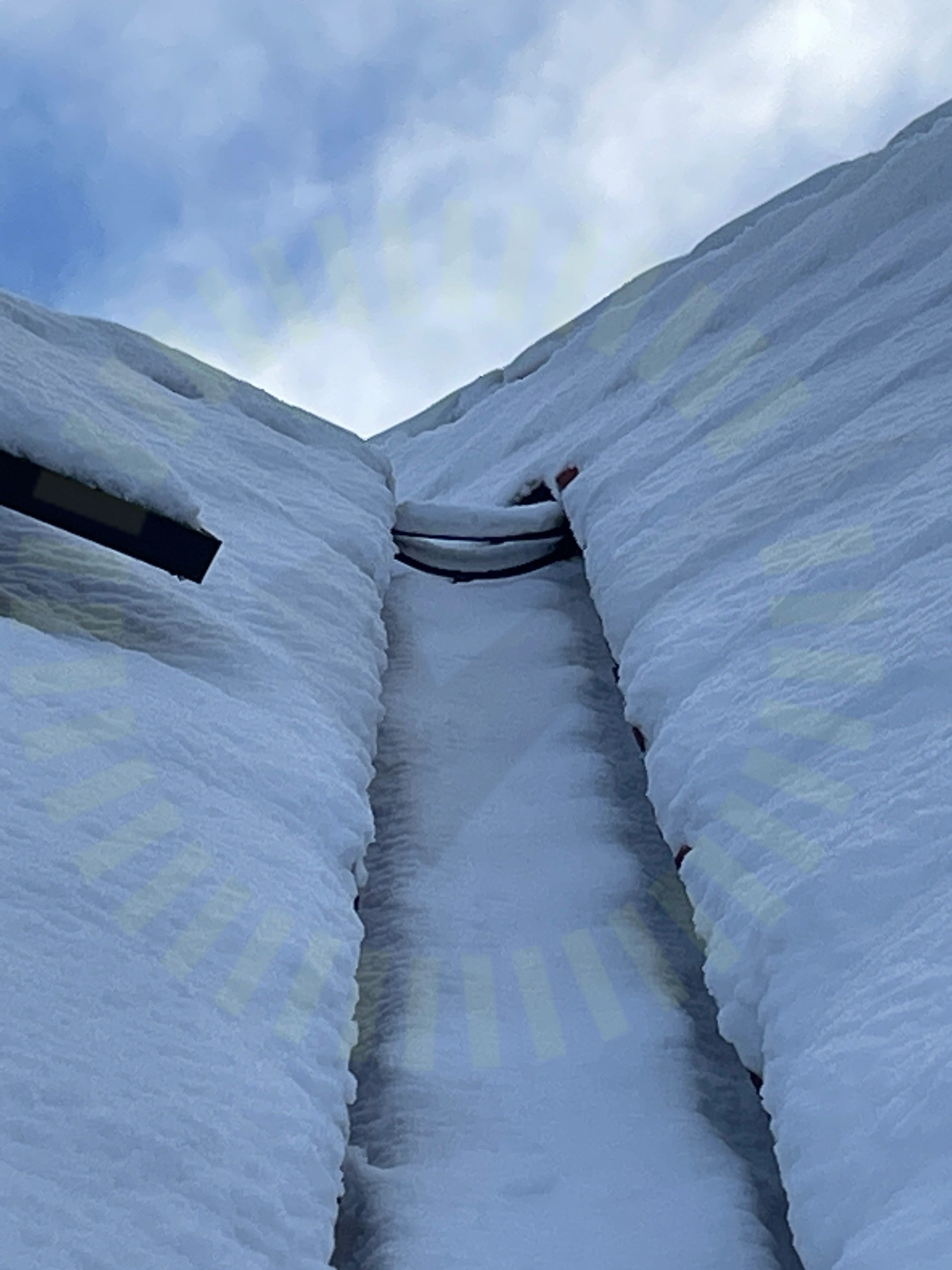

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Takgenomföring

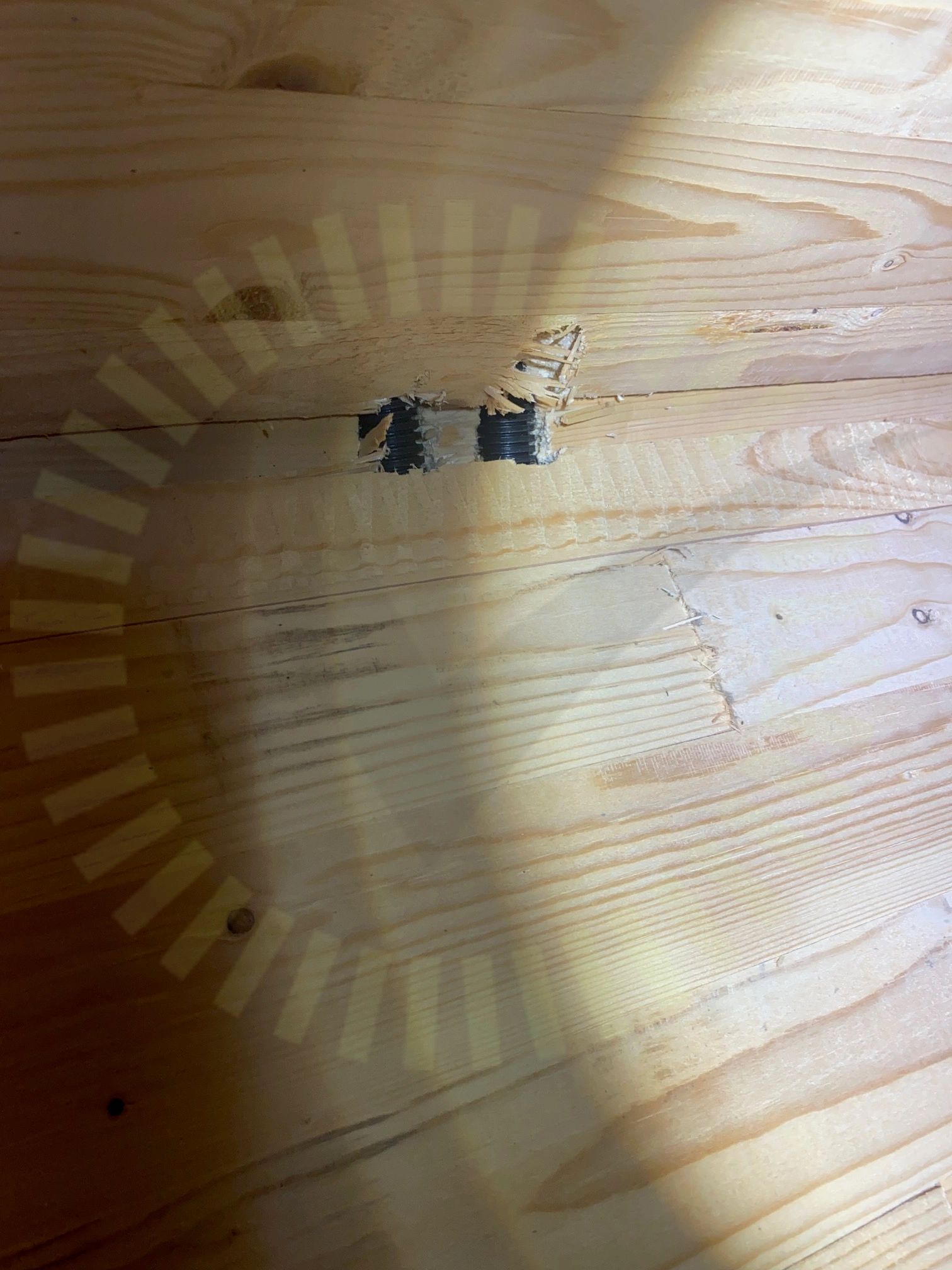

5.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Ändklämmor

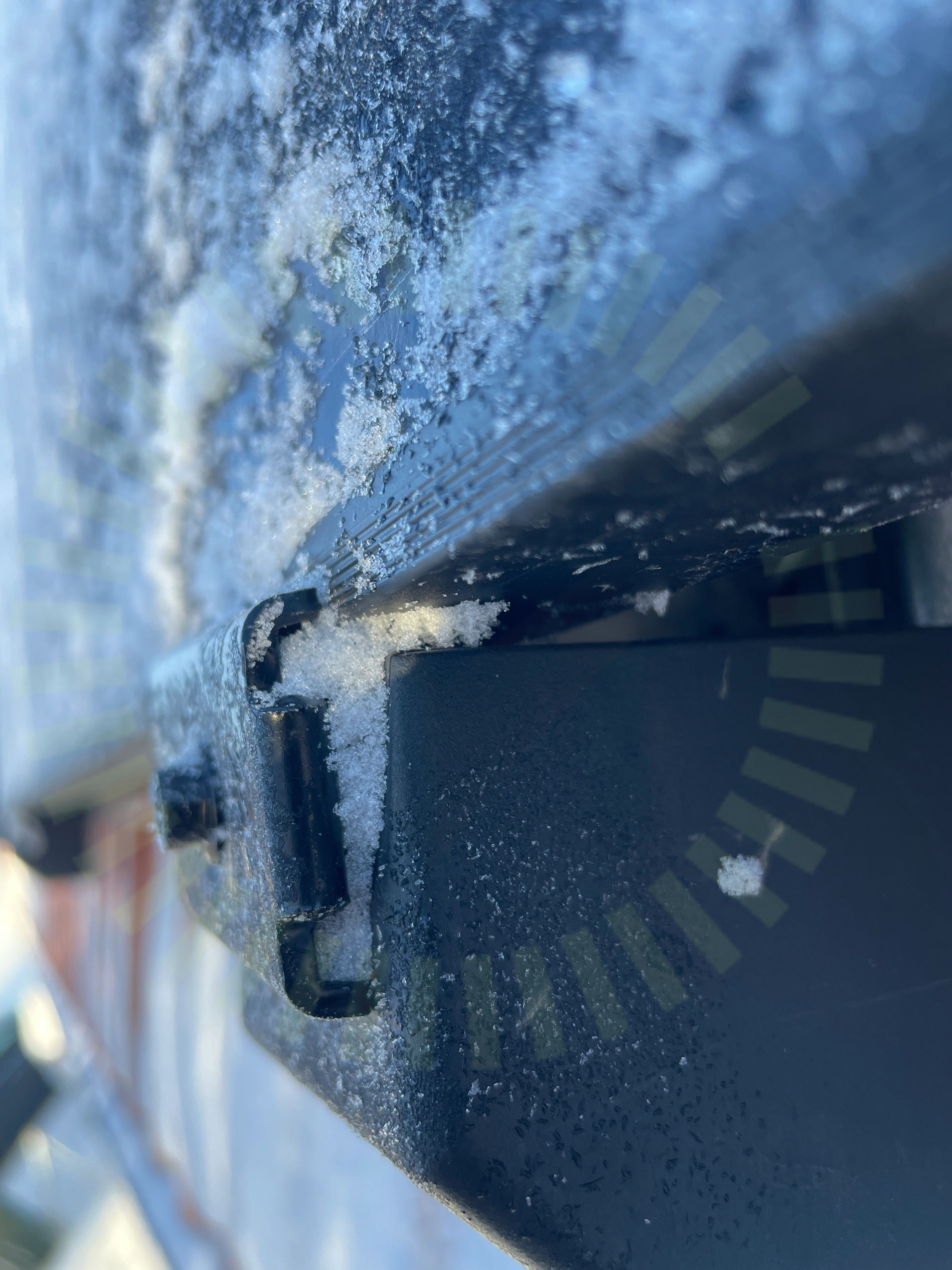

5.4 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

18/23
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/23
Skador

Undercentral

Anmärkningar

1/6

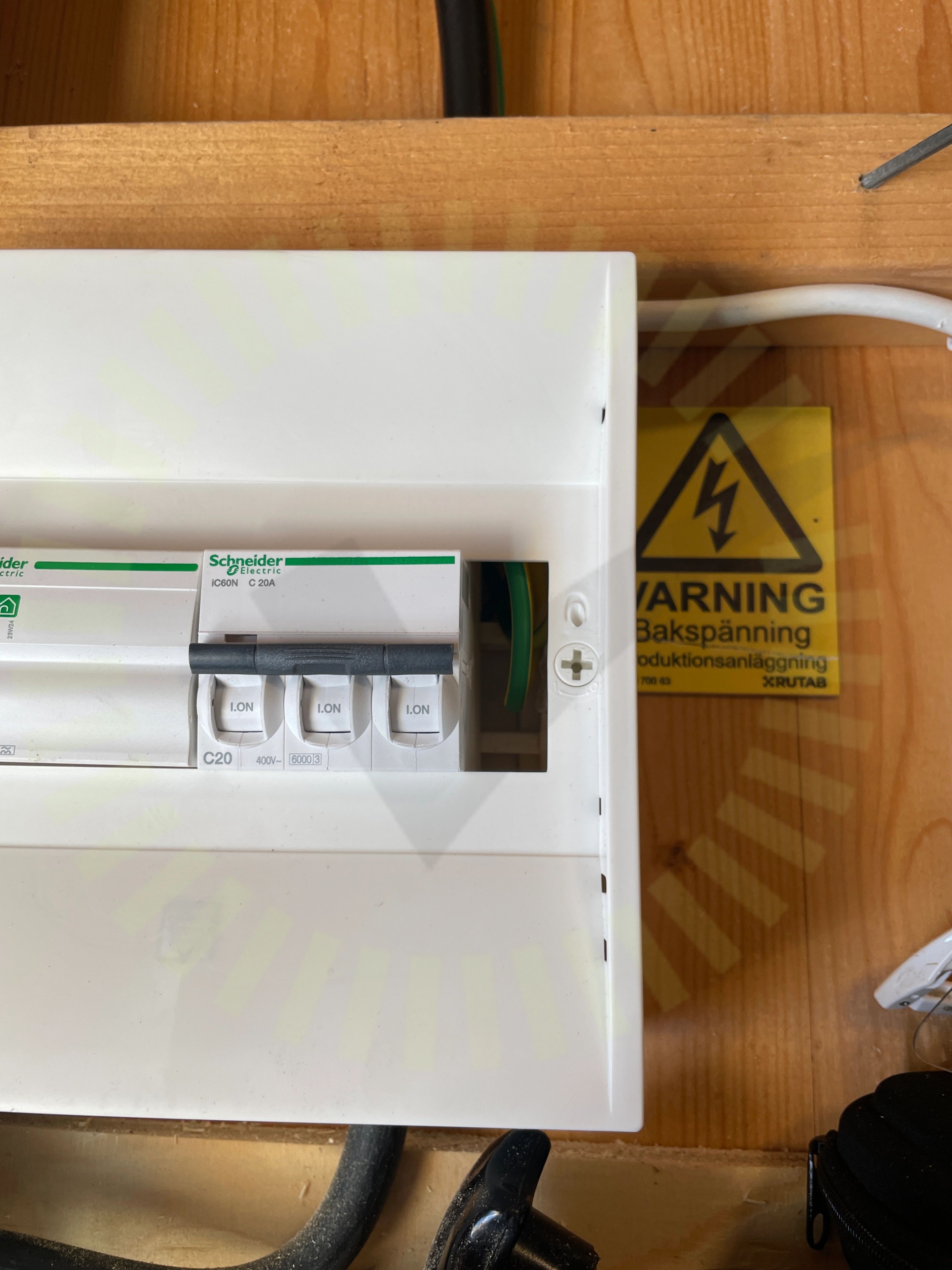

Skydd mot beröring

6.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Anmärkningar

1/4

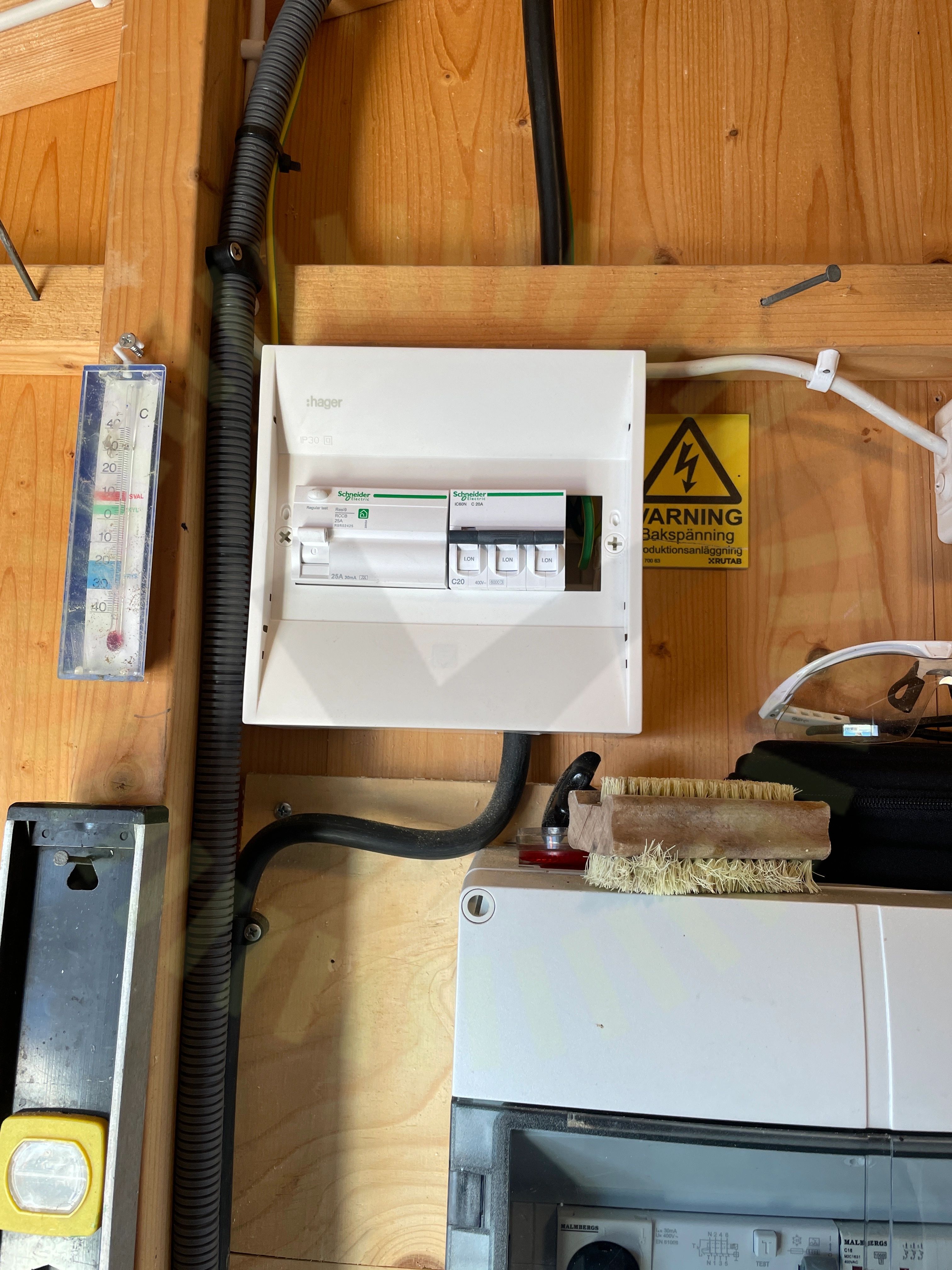

Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/39
AC Kablage förläggning

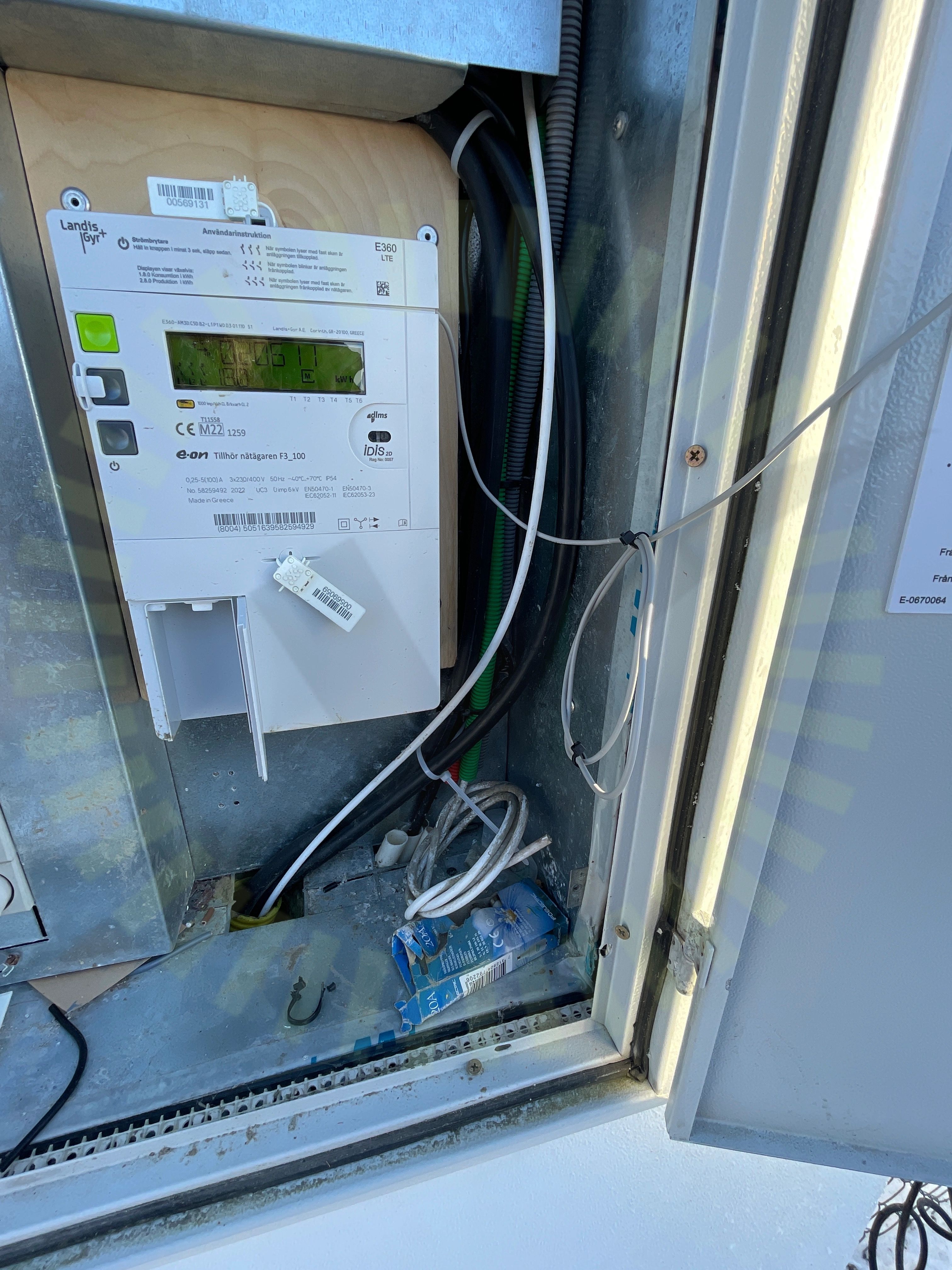

8.1 AC Kablage förläggning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd inne i fasadmätarskåp.

SS 436 40 00 (522.8.4)
Identifiering

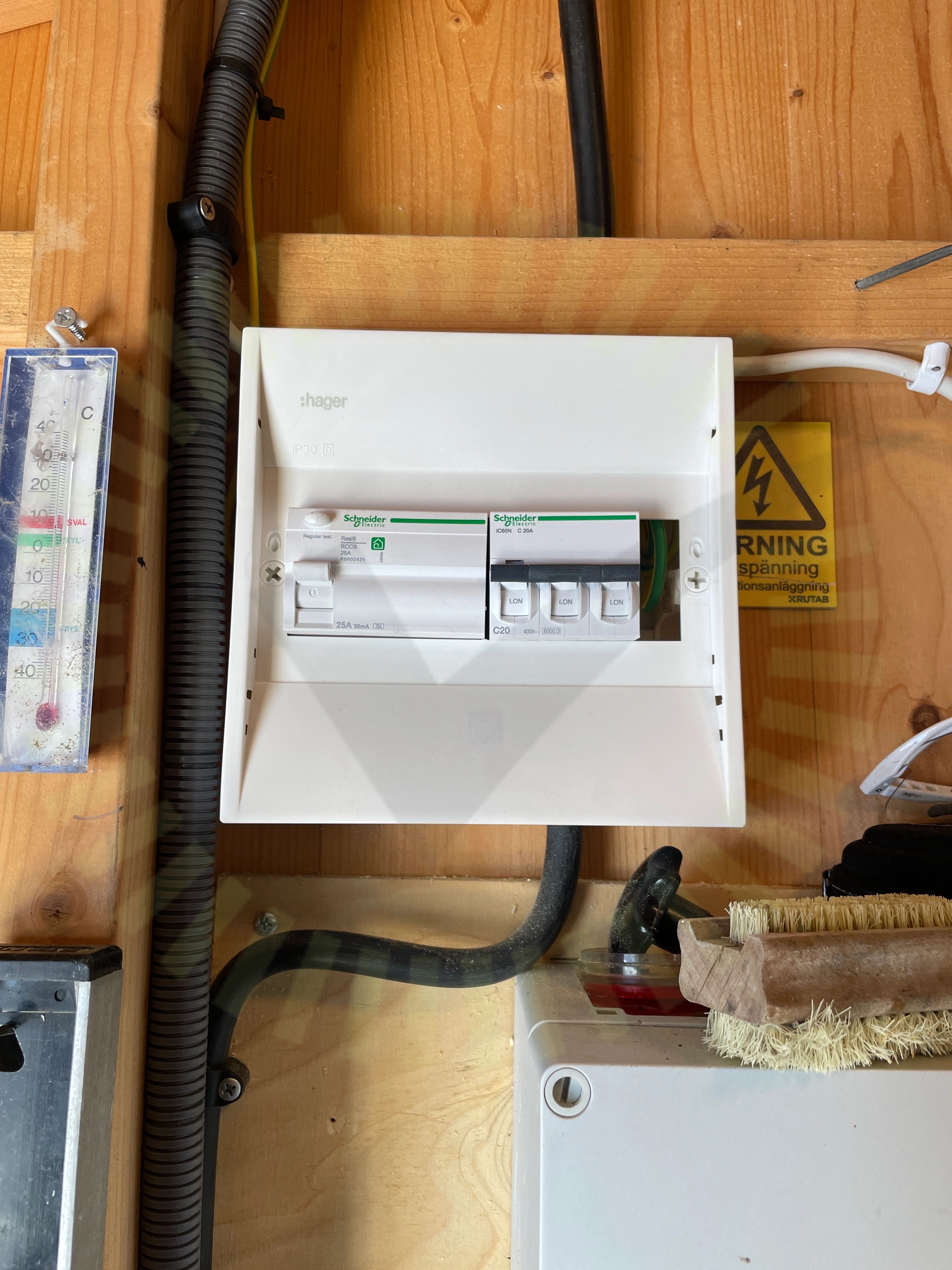

8.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Mekanisk påverkan

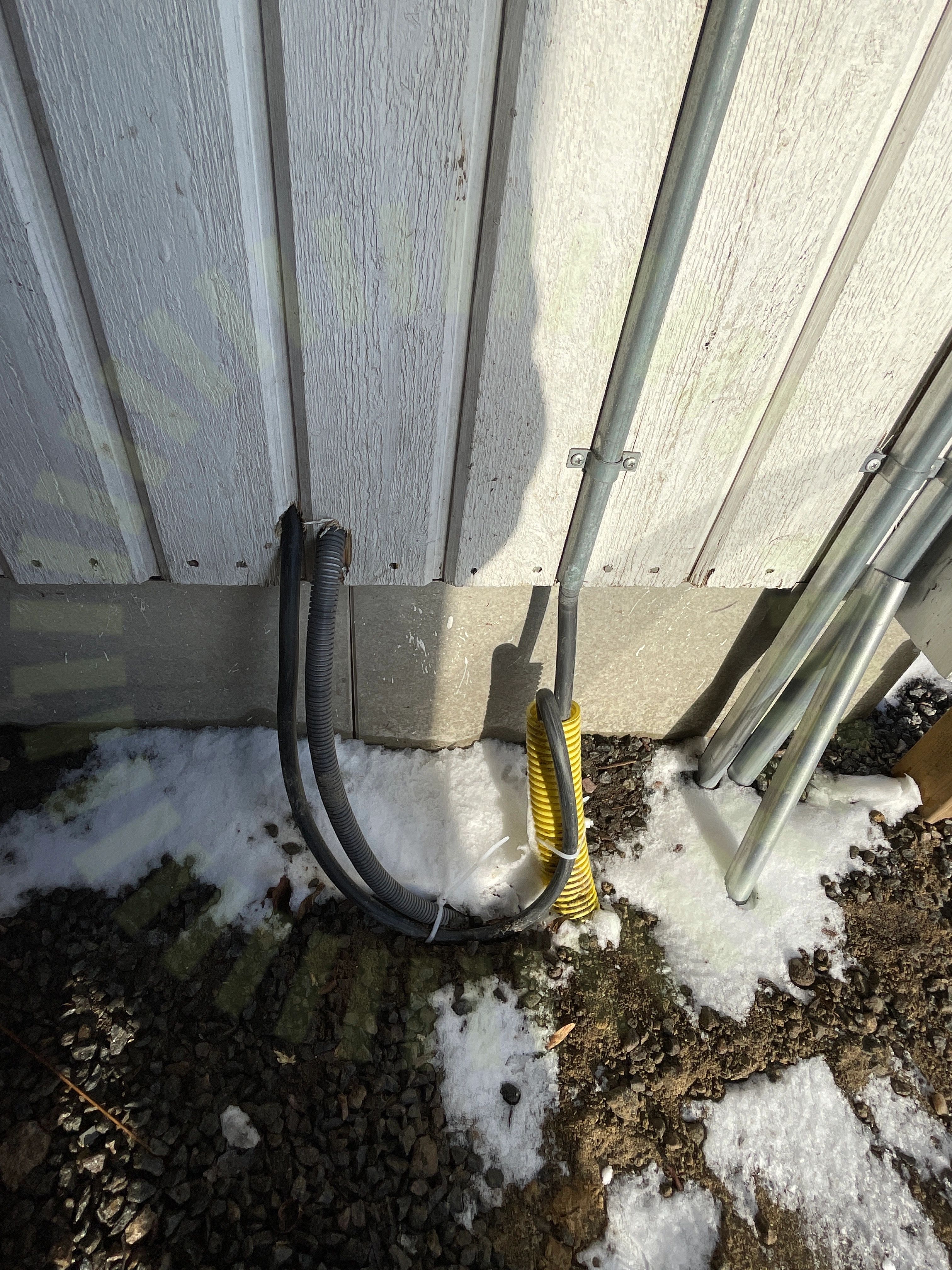

8.3 Mekanisk påverkan

Inte godkänd

Ac kablage samt slang för datakabel är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.

SS 436 40 00 (522.6.2)
Skarp kant

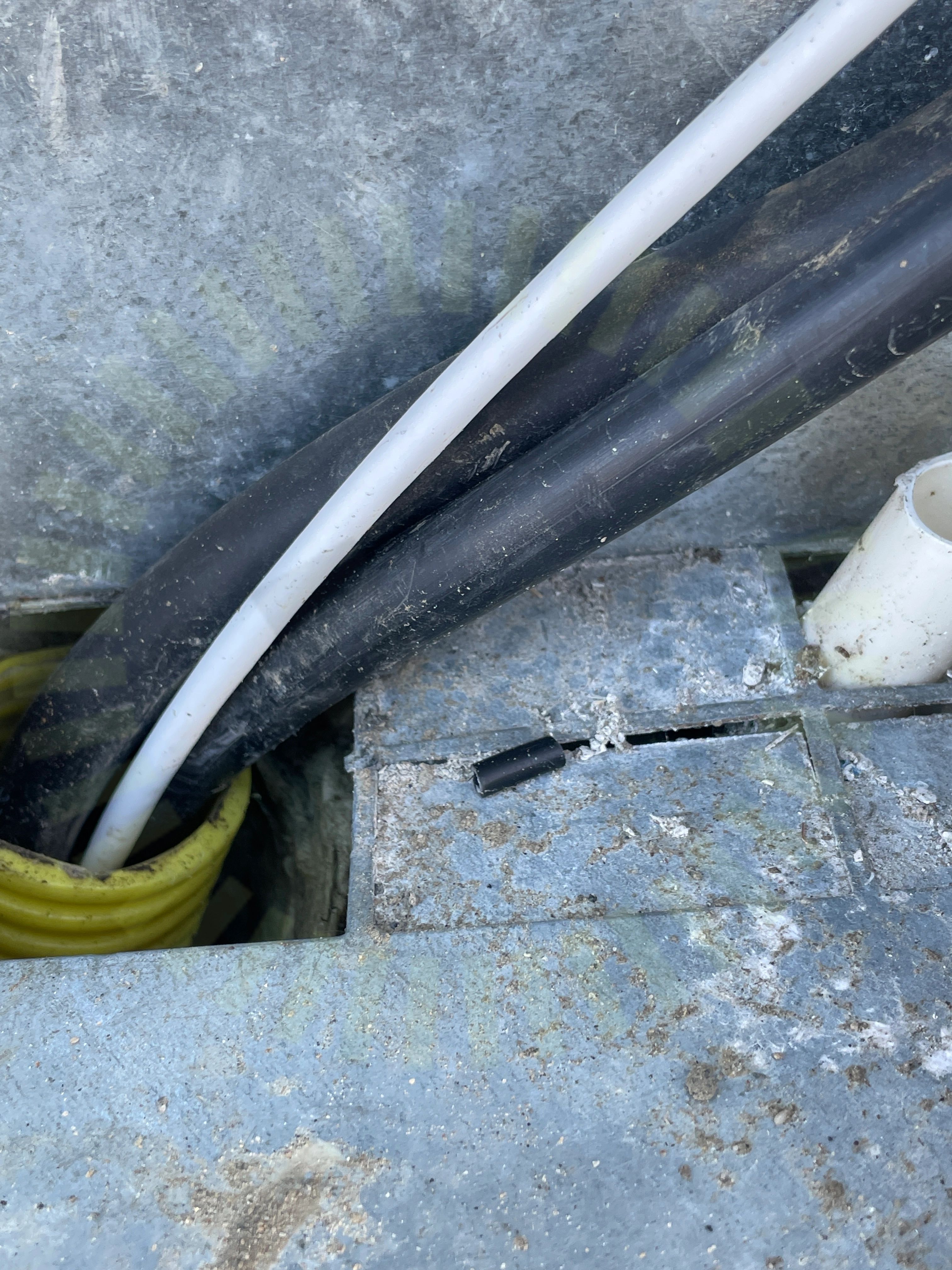

8.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

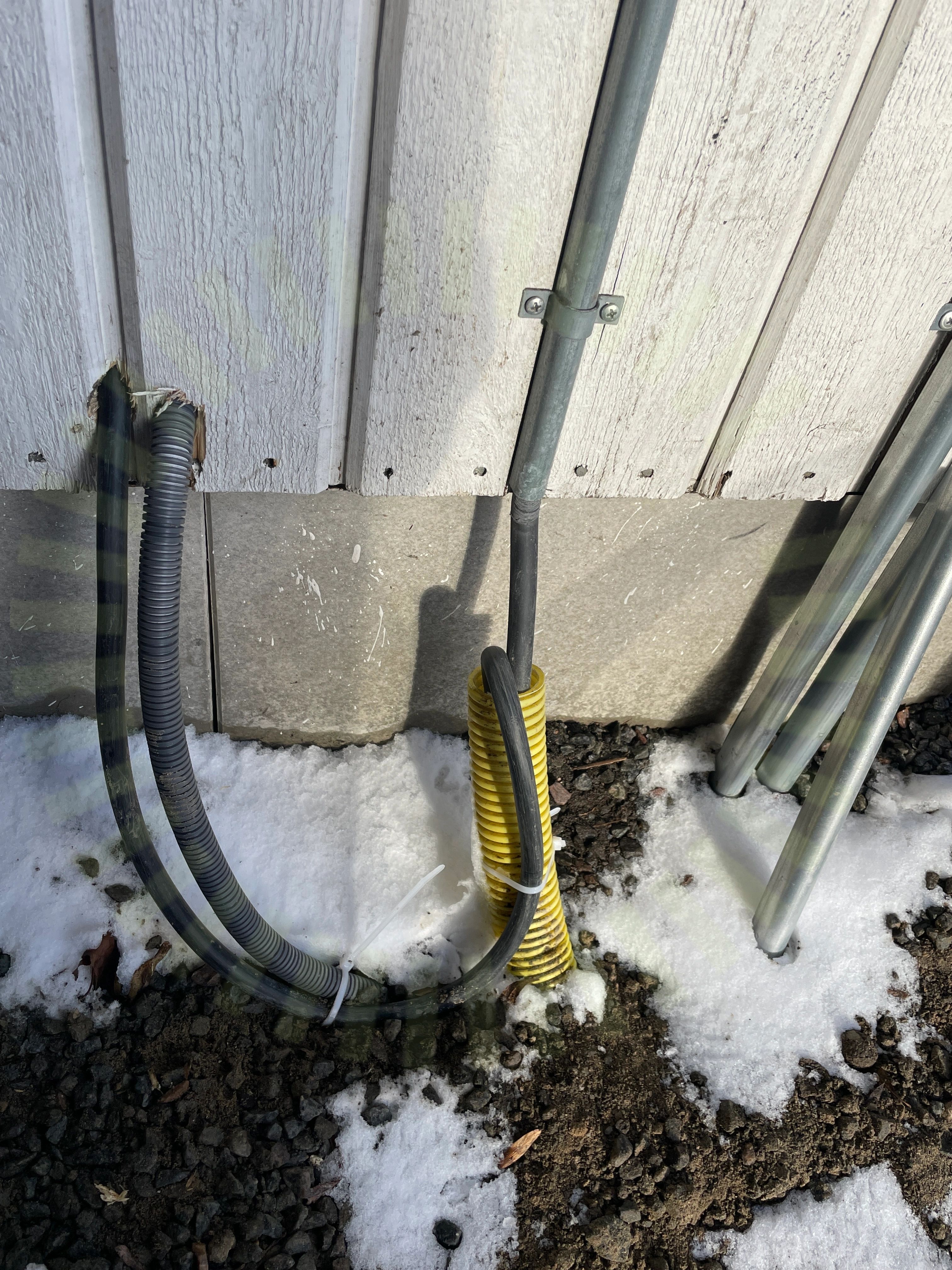

Väderbeständigt material

8.5 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

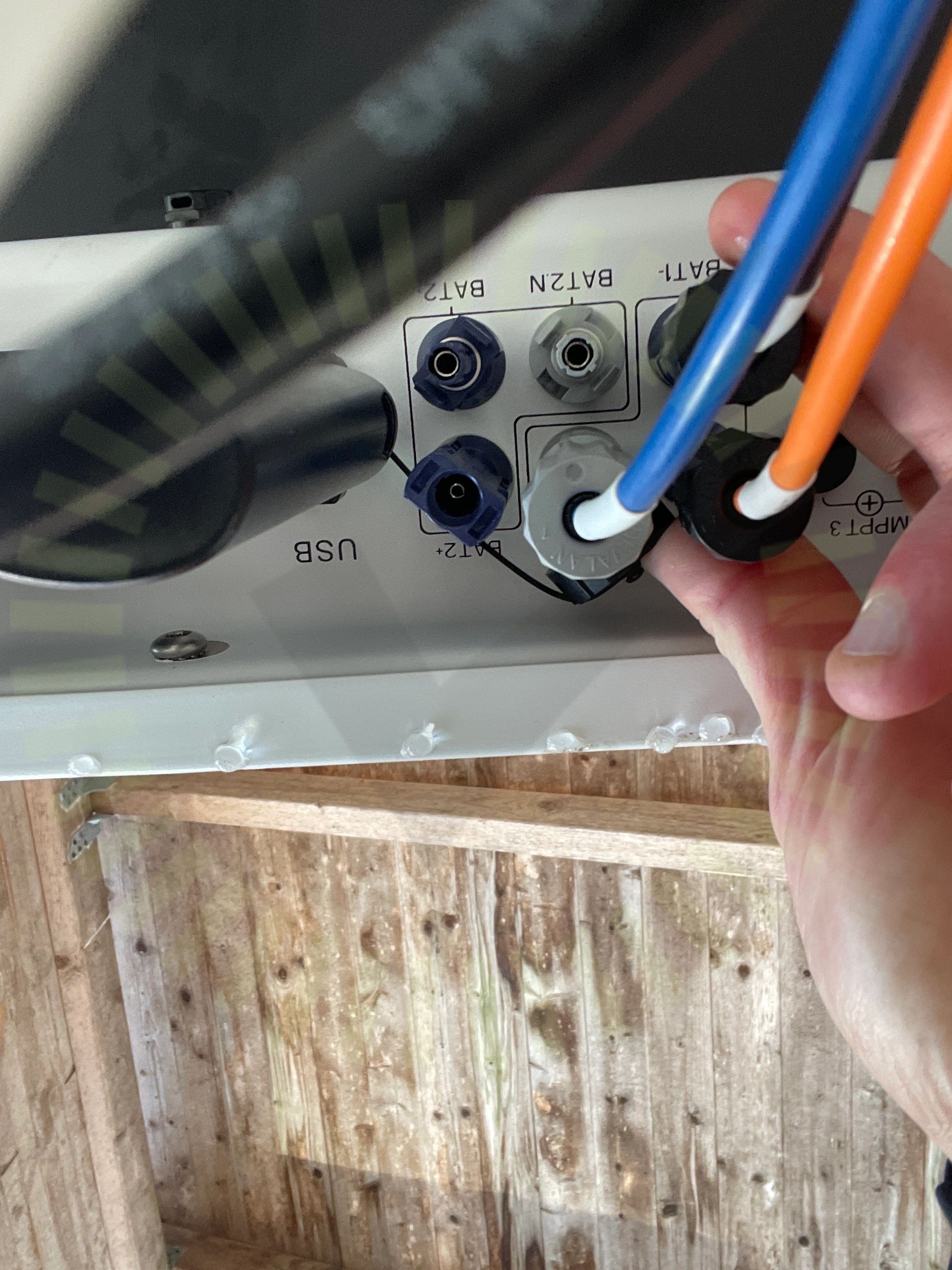

Växelriktarens IP klassning

8.6 Växelriktarens IP klassning

Inte godkänd

Växelriktarens IP klassning har påverkats negativt vid installation. Tätningar saknas för förskruvningar.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

30/39
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMax total effektPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageStress på kontakterSäkringsdimensionTillgänglighetVäderskydd

Ej tillgängligt vid besiktning

3/39
DC Max SpänningDC Max StrömSträngdesign
