Institutet för Solenergikvalitet

Besiktningsrapport

9.8
x

Installation genom

Takkraft

Datum

7 november 2023

Ort

Enskede, Stockholms län
CC mått Infästning
Skenornas överhäng
Skador
97% godkända3% ej godkända

Om installationen

PanelerDenim: U N3 XXX BTG 108H
MontagesystemNordmount: Falsad/Klickplåt
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt APX HV Battery
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
TillbehörSäkerhetsbrytare AC
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Denim: U N3 XXX BTG 108H

Godkända kontrollpunkter

14/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Growatt APX HV Battery

Godkända kontrollpunkter

8/8
AnslutningAvstånd närliggande objektFastsäkring av produktKommunikationOmgivningstemperaturPEPlaceringVäderskydd

GroWatt: MOD 3-10KTL3-XH

Godkända kontrollpunkter

40/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Nordmount Panntak: Bärläkt

Anmärkningar

2/21
Skador

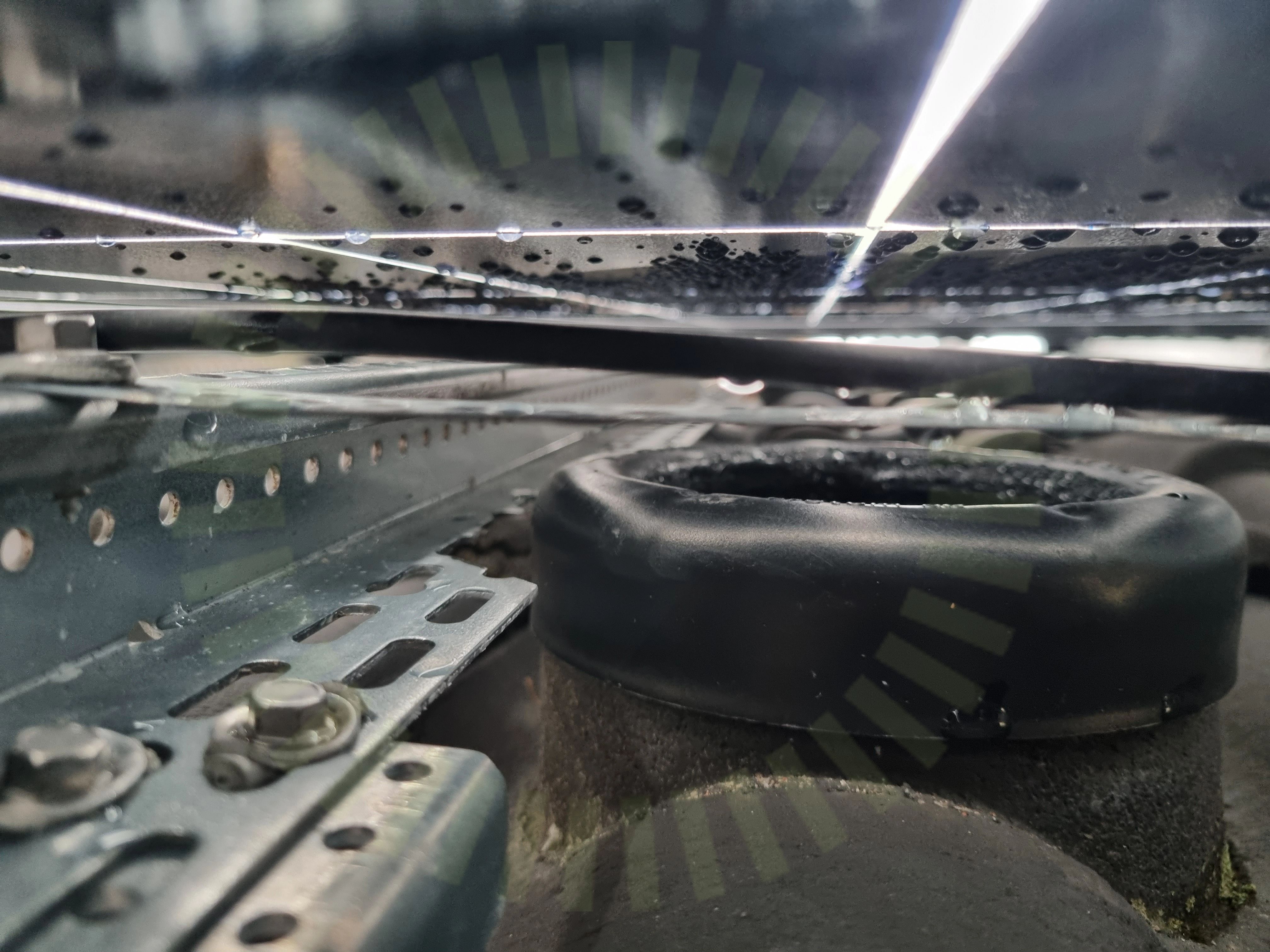

5.1 Skador

Inte godkänd

Skador noterade på montagesystemet. Gjort åverkan på skena för att göra plats för ventilation.

Skenornas överhäng

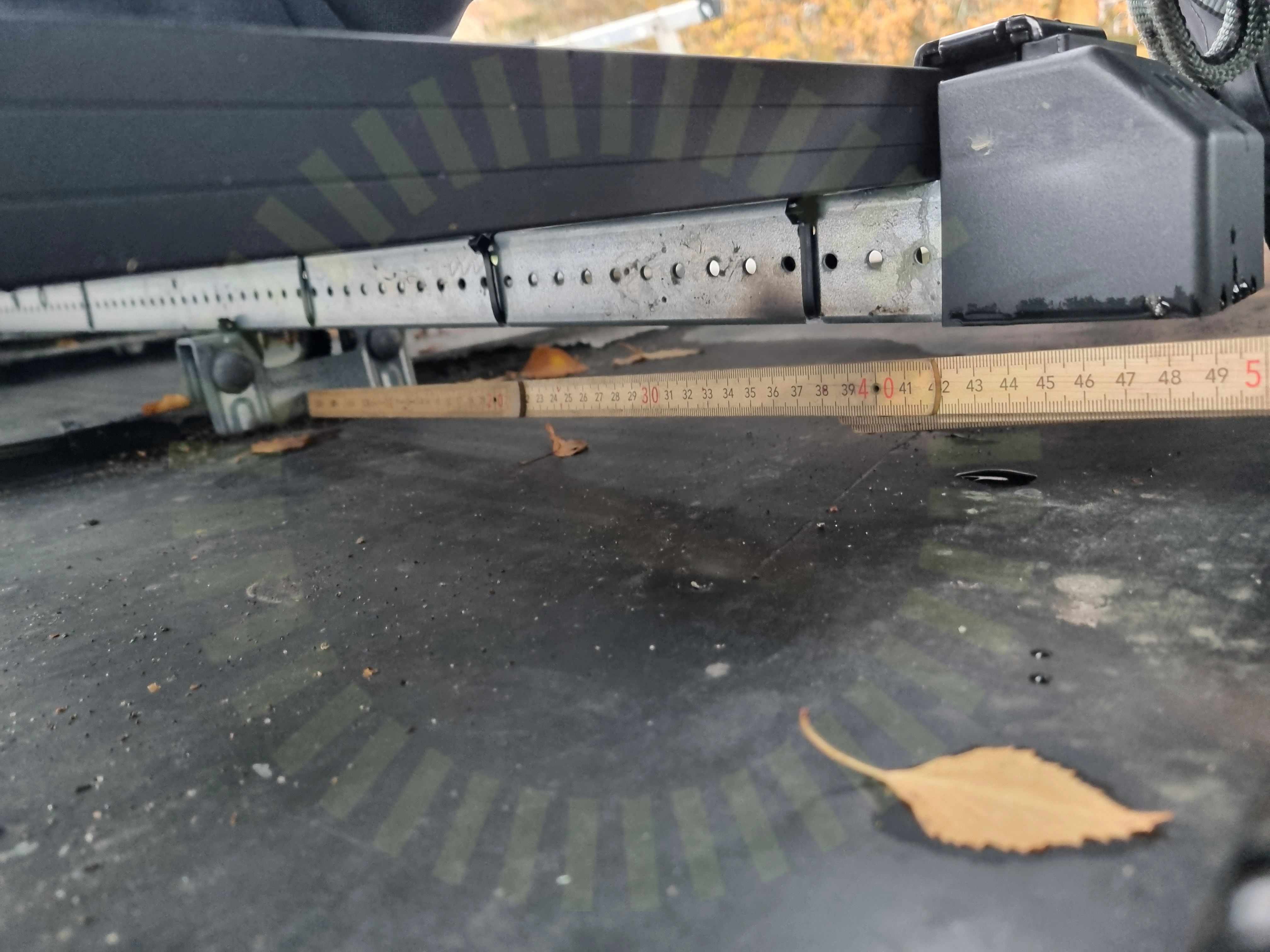

5.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer. Uppmätt överhäng cirka 40-45 cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/21
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Nordmount: Falsad/Klickplåt

Anmärkningar

2/20
Skenornas överhäng

6.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer. Uppmätt cirka 40-45cm

Snö- och vindlastberäkning
CC mått Infästning

6.2 CC mått Infästning

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet mellan första och andra takkrok överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Smartmätare: EASTRON: SDM630

Godkända kontrollpunkter

1/1
Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
