1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.7
Installation genom
kWhsson
Datum
18 november 2024
Ort
Södertälje, Stockholms län
85% godkända15% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-54-NB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareMegarevo: R(6-15K)H3
BatteriZetatech: ZT-B77NHVI
TillbehörSäkerhetsbrytare DC
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av kWhsson som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/7
2.1 Fastsäkring av produkt
Inte godkändSystemet är inte fastsäkrat i väggen.
Tillverkarens anvisningar
Godkända kontrollpunkter
6/7BatterikåporPlacering av batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/7EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Ej tillgängligt vid besiktning
1/7Anslutningar i brytare
Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6EgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Leapton: LP182*182-M-54-NB
Anmärkningar
2/17

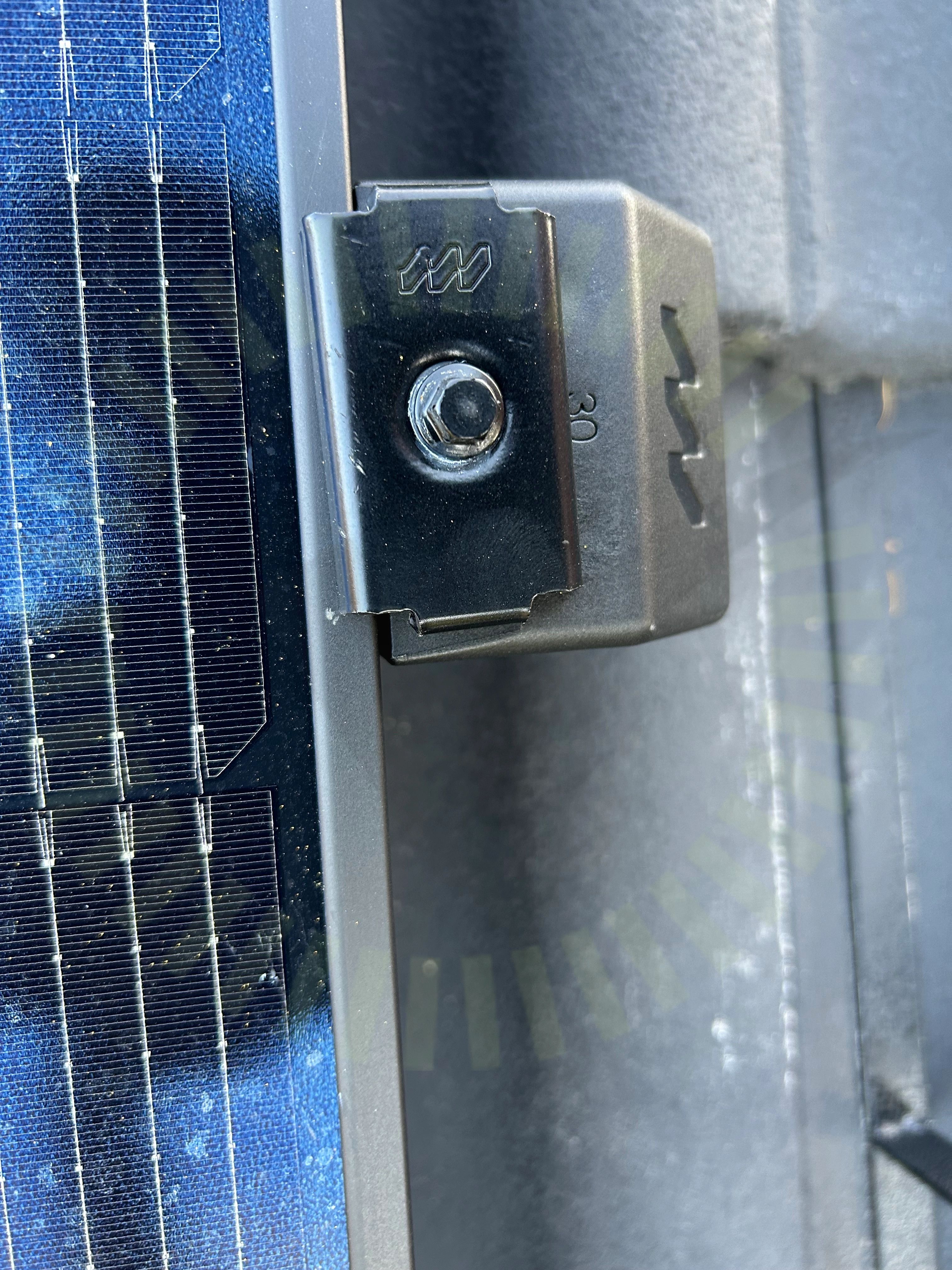

5.1 Klämmornas överlappning
Inte godkändKlämma ligger snett mot panelram, överlappningen blir undermålig.
Leapton: Installation & Maintenance 2023 V4, Sida 13

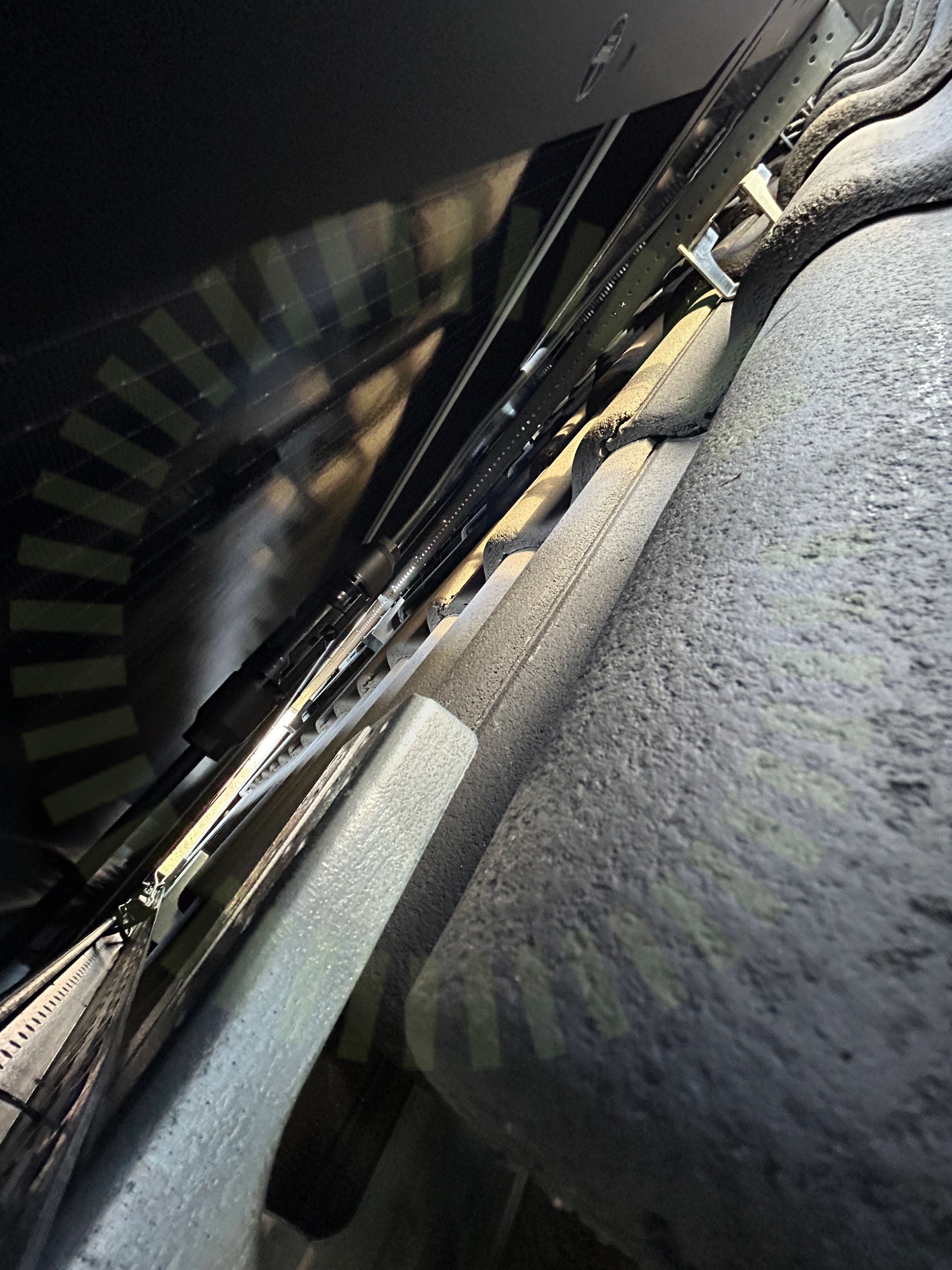

5.2 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
6/24

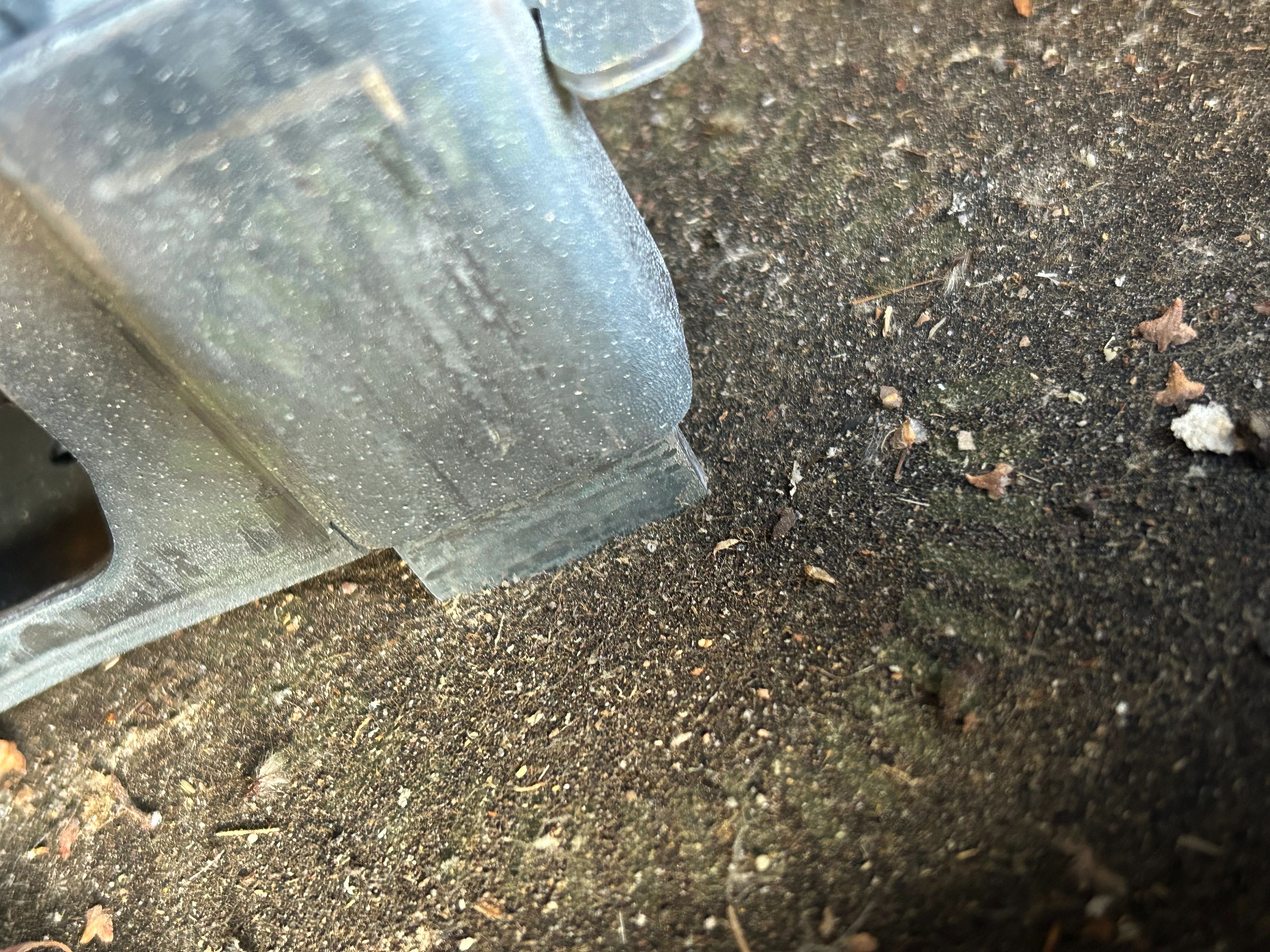

6.1 Bärläktens dimension
Inte godkändFästets "ben" har inte brutits av när tjockleken av läkten är mindre än 46mm.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 2

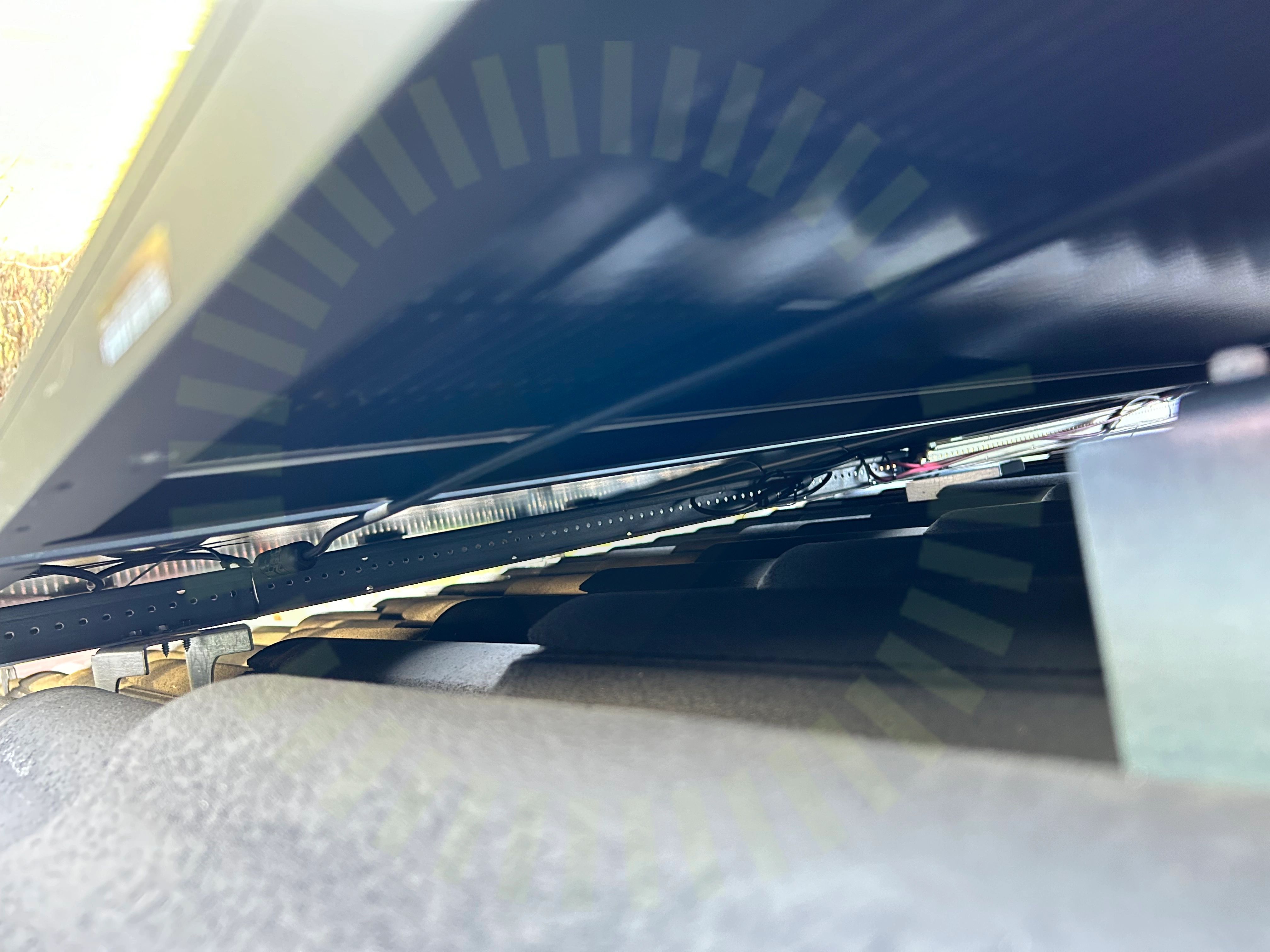

6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
6.3 Liggande skenor
Inte godkändSamtliga liggande skenor är vända med "ryggen" nedåt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

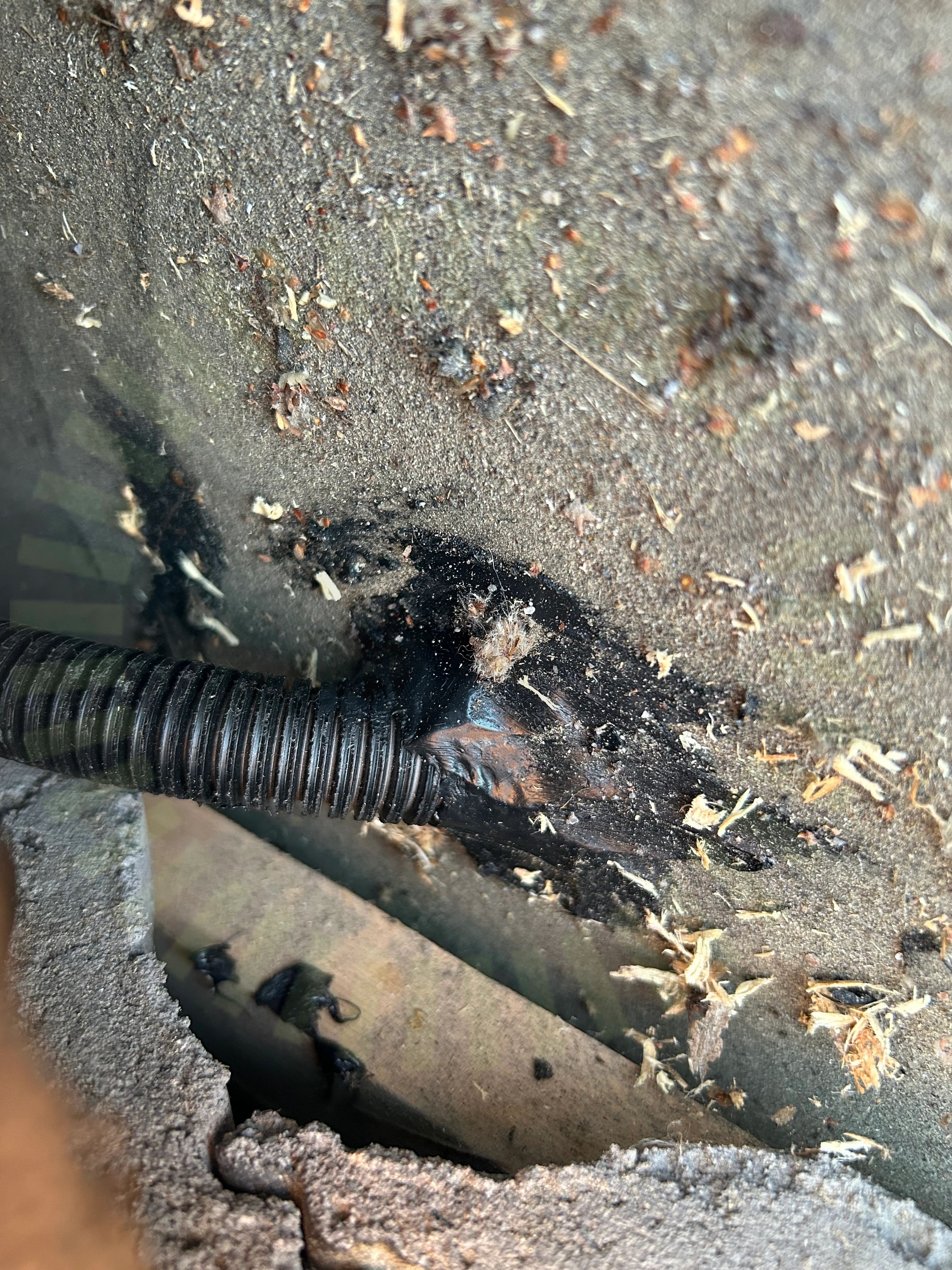

6.4 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.

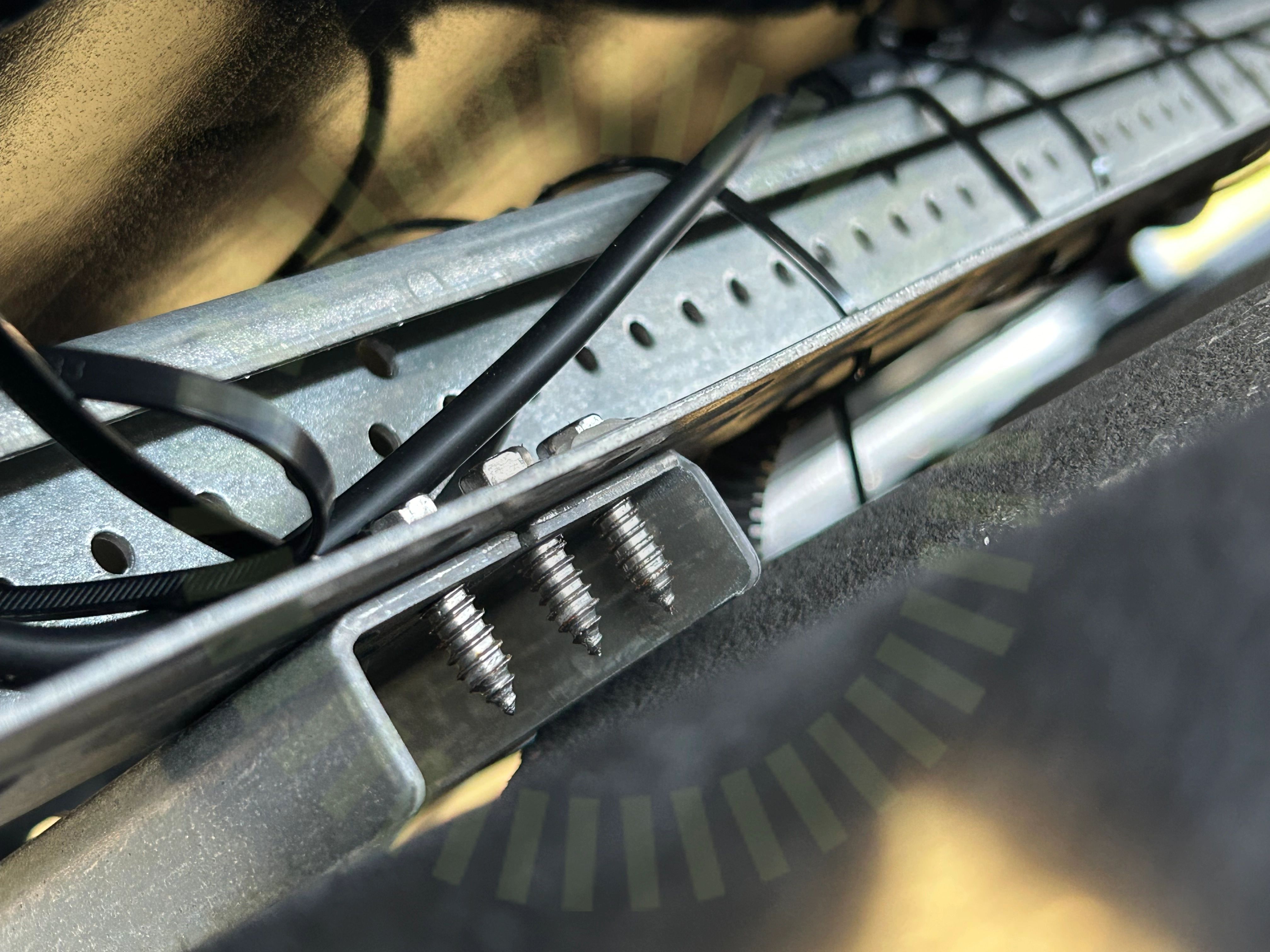

6.5 Skenornas infästning
Inte godkändSkenornas infästning är inte utförd enligt tillverkarens anvisningar. Skenor infästa i takkrokens yttersta hålbild och skruvar sitter inte diagonalt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 3

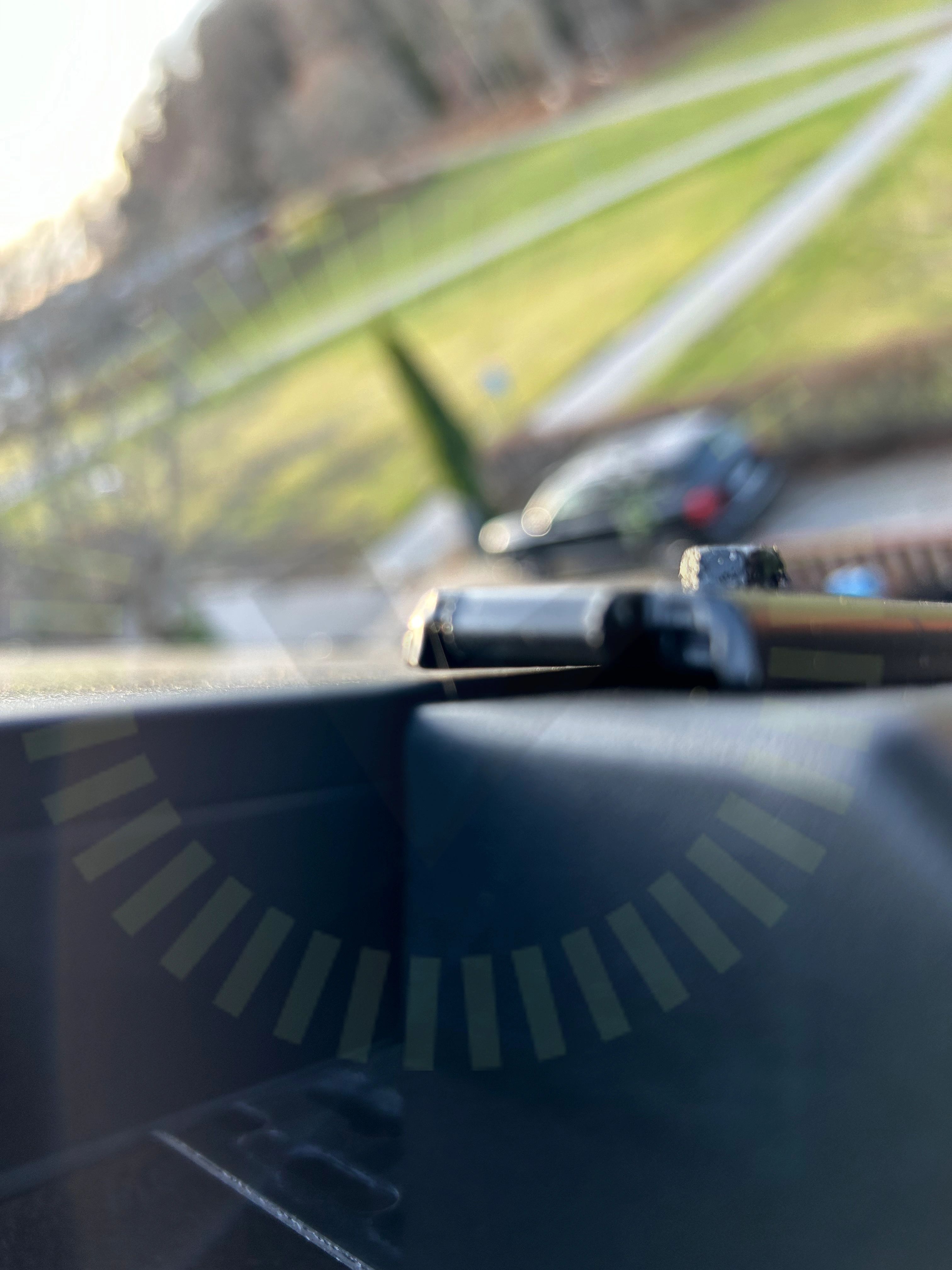

6.6 Ändklämmor
Inte godkändÄndklämma ligger inte korrekt emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
18/24Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSnö- och VindlastberäkningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Varselmärkning
Anmärkningar
1/4

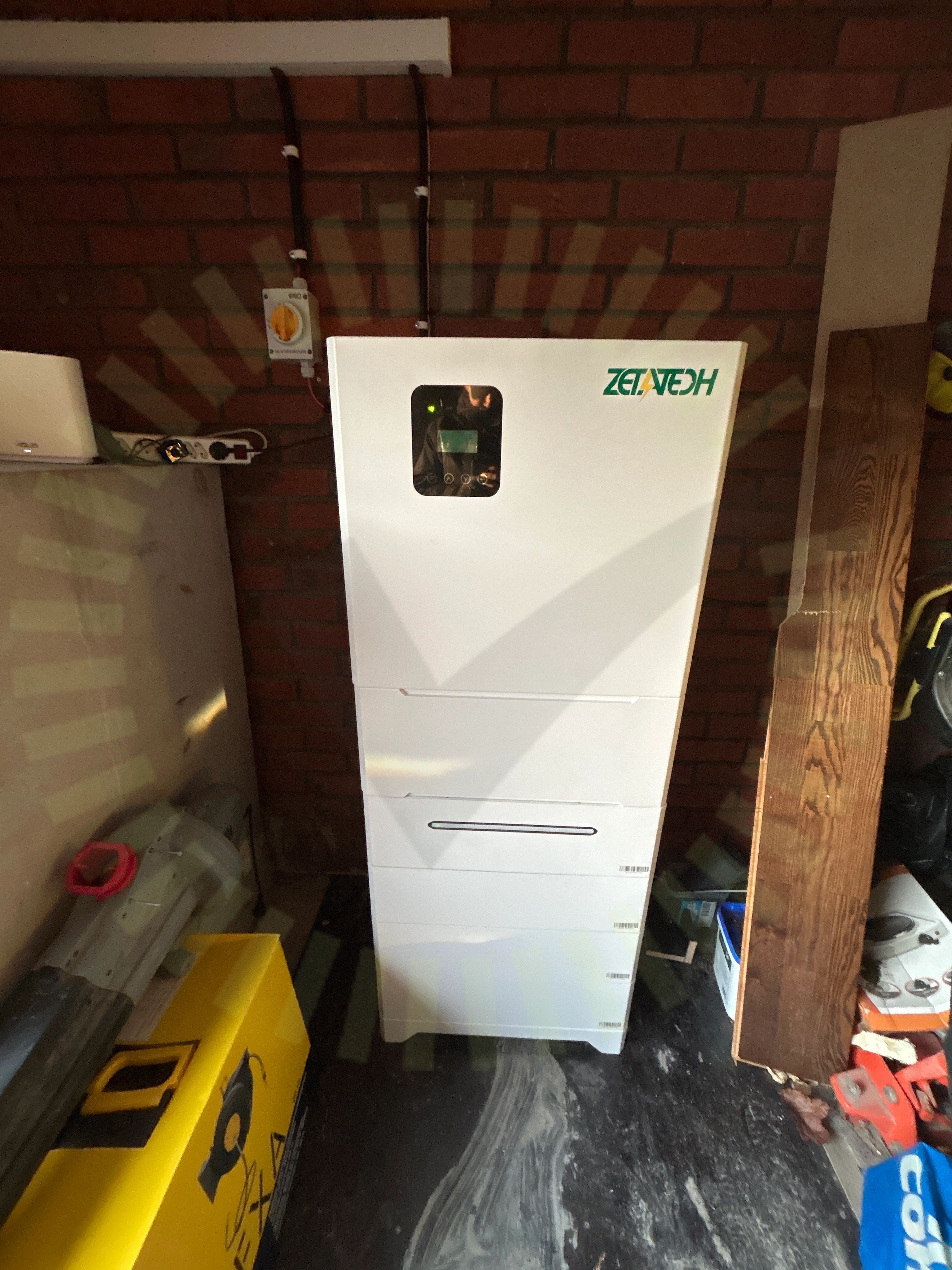

7.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
5/318.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
Megarevo: User Manual Hybrid Inverter R(6-15K)H3 VER.: 2.31, Sida 28

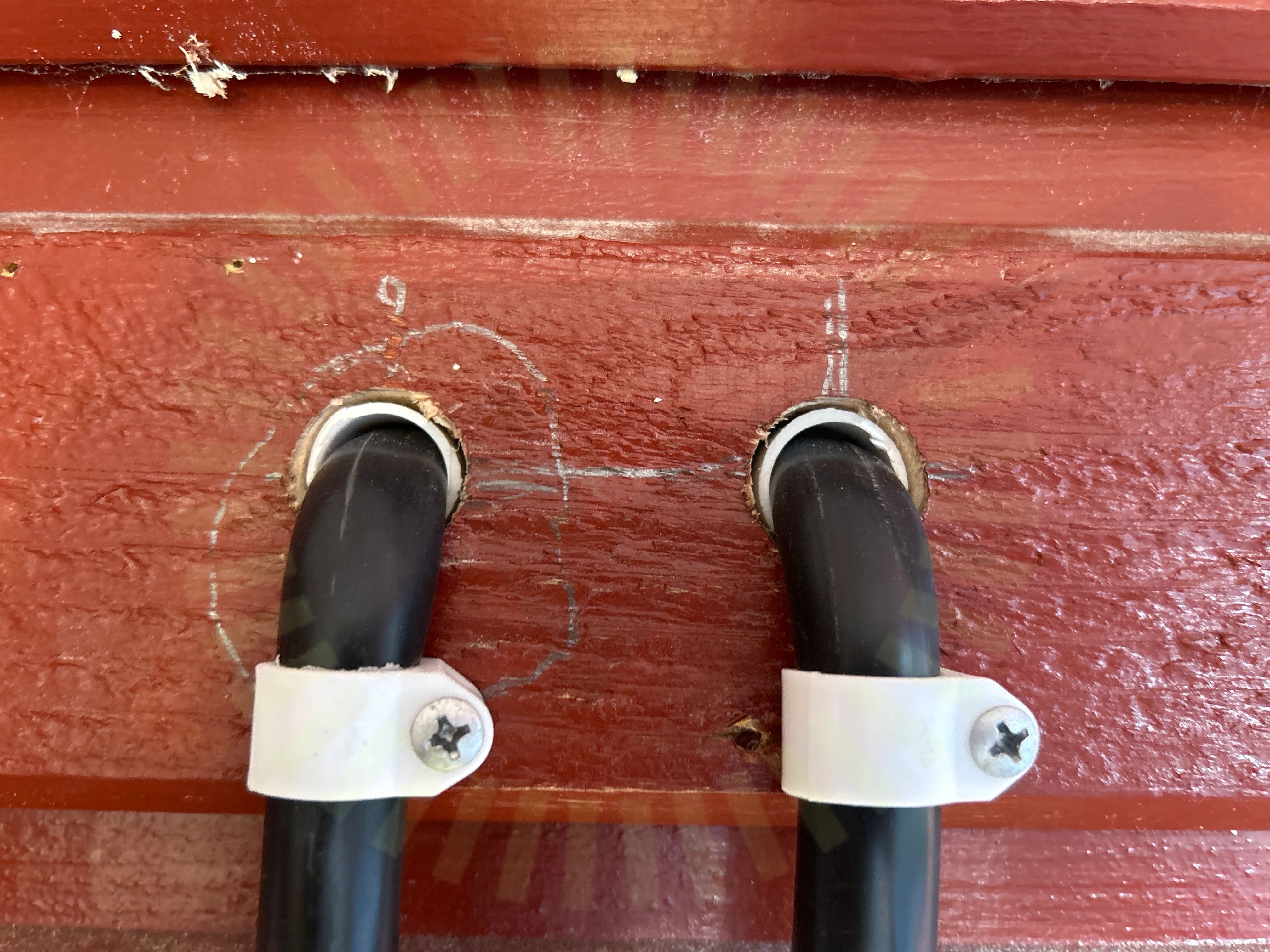

8.2 Genomföringar
Inte godkändGenomföringar inte tätade.
SS 436 40 00 (527.2.1)
8.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad i väggen.
Megarevo: User Manual Hybrid Inverter R(6-15K)H3 VER.: 2.31, Sida 30

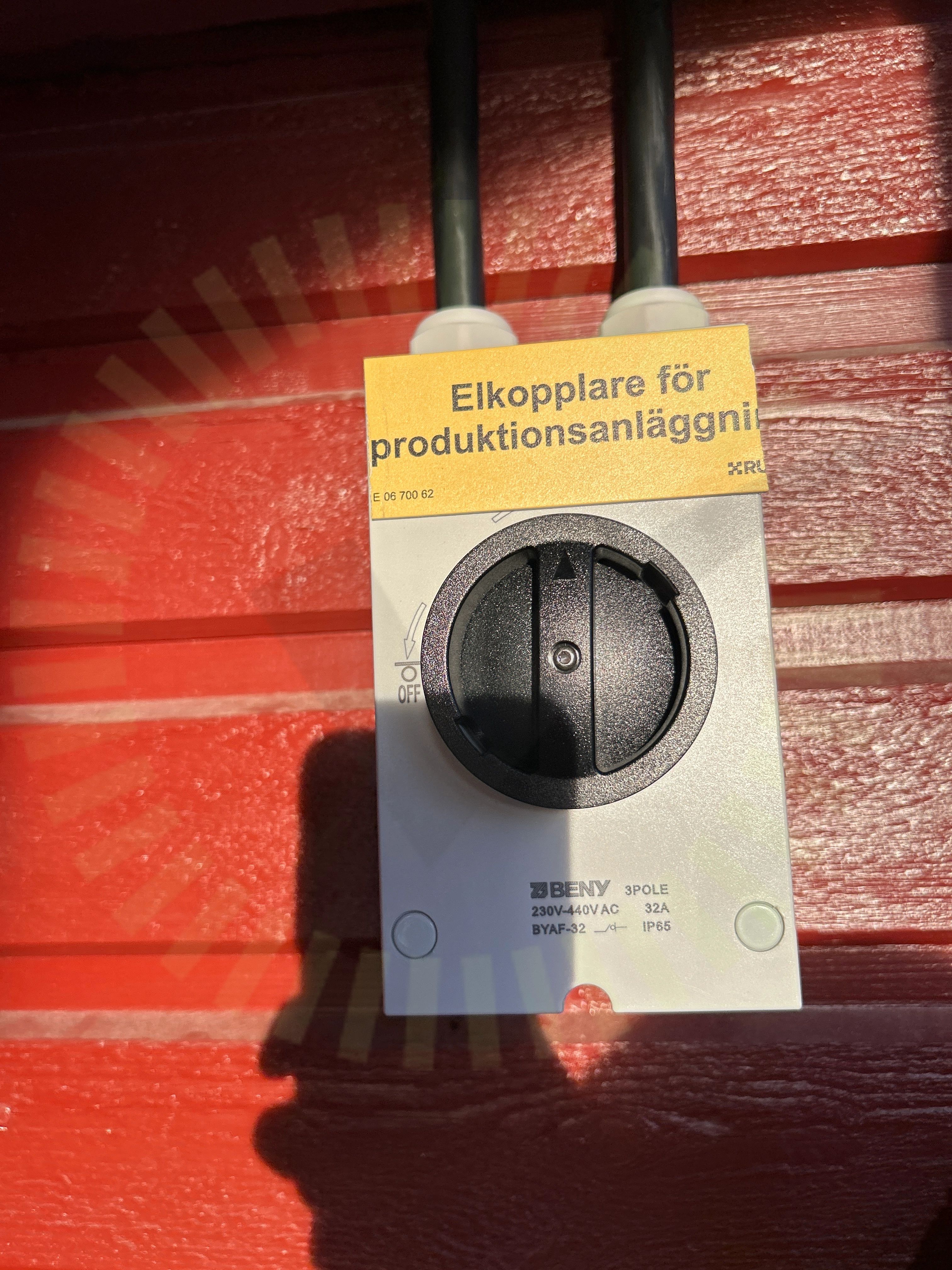

8.4 Tillgänglighet
Inte godkändMärkning blockerar skruvar i brytare vilket gör den otillgänglig för inspektion.
SS 436 40 00 (513.1)
8.5 Säkringsdimension
Inte godkändSäkring saknas för växelriktaren.
Godkända kontrollpunkter
23/31AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/31DC Max SpänningDC Min SpänningDubbel matning
