Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

1KOMMA5°

Datum

11 april 2023

Ort

Södra Sandby, Skåne län
Kabeluppfästning
Dragavlastade
Klämmornas storlek
95% godkända5% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

1/27
Kabeluppfästning

1.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

26/27
Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

1/17
Klämmornas storlek

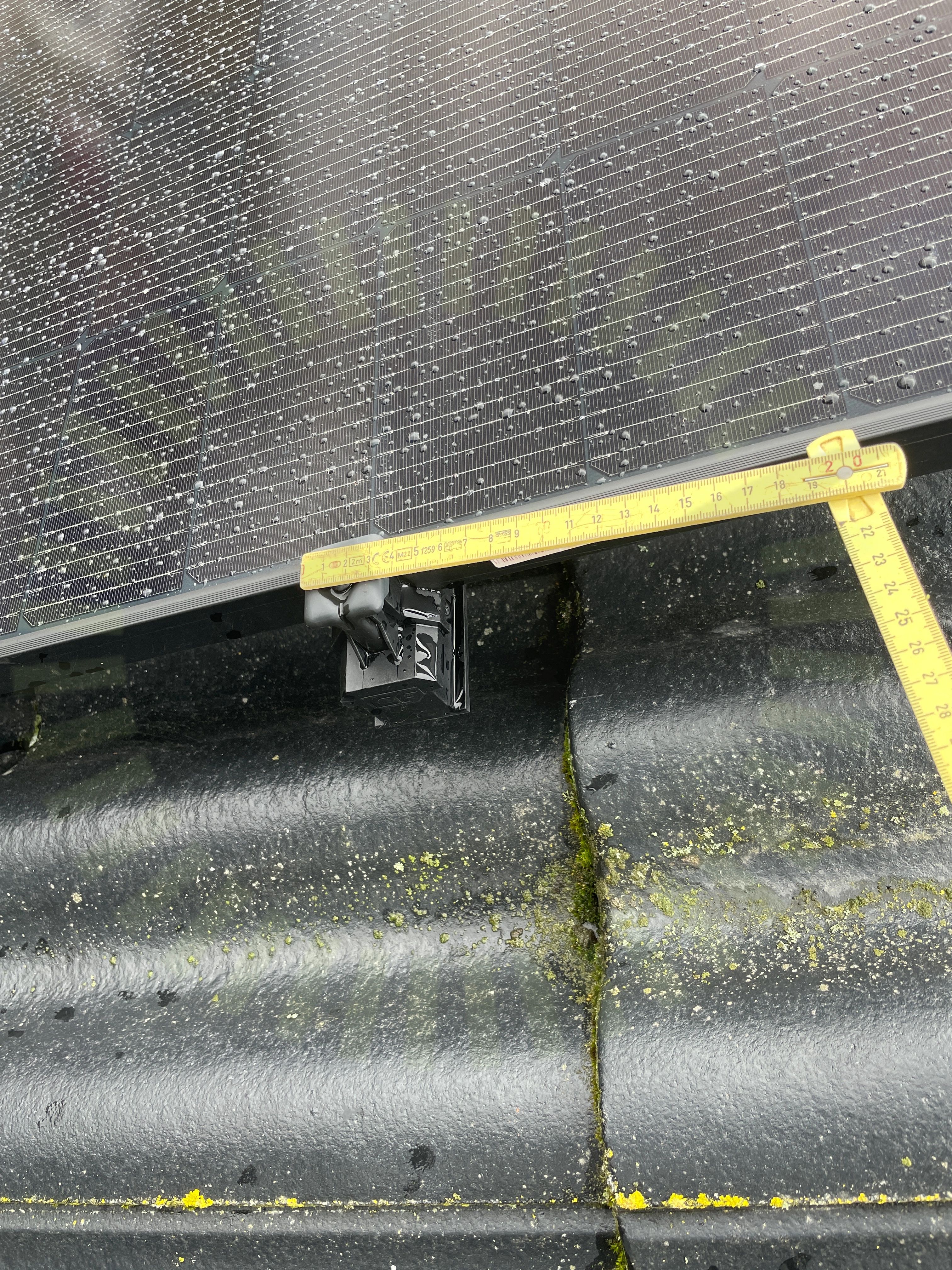

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen enligt tillverkarens anvisningar. Underlag att vald klämma är okej med panel saknas.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

Godkända kontrollpunkter

16/17
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

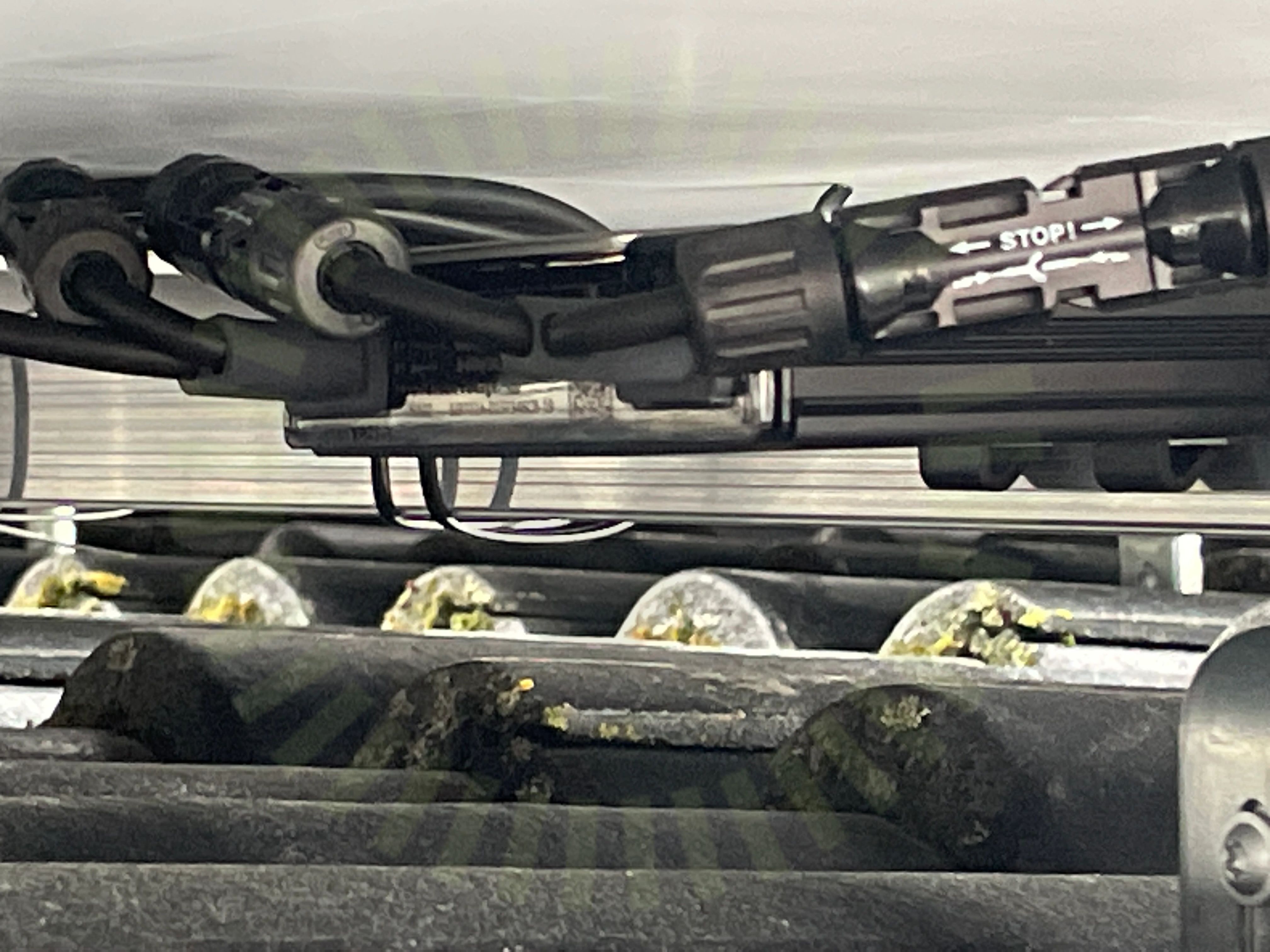

3.1 Dragavlastade

Inte godkänd

Hårda böjar på kablar ut från optimerare, skapar stress på optimerarna utgångar

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE3K-10K

Anmärkningar

2/33

4.1 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)
Varning för likspänning

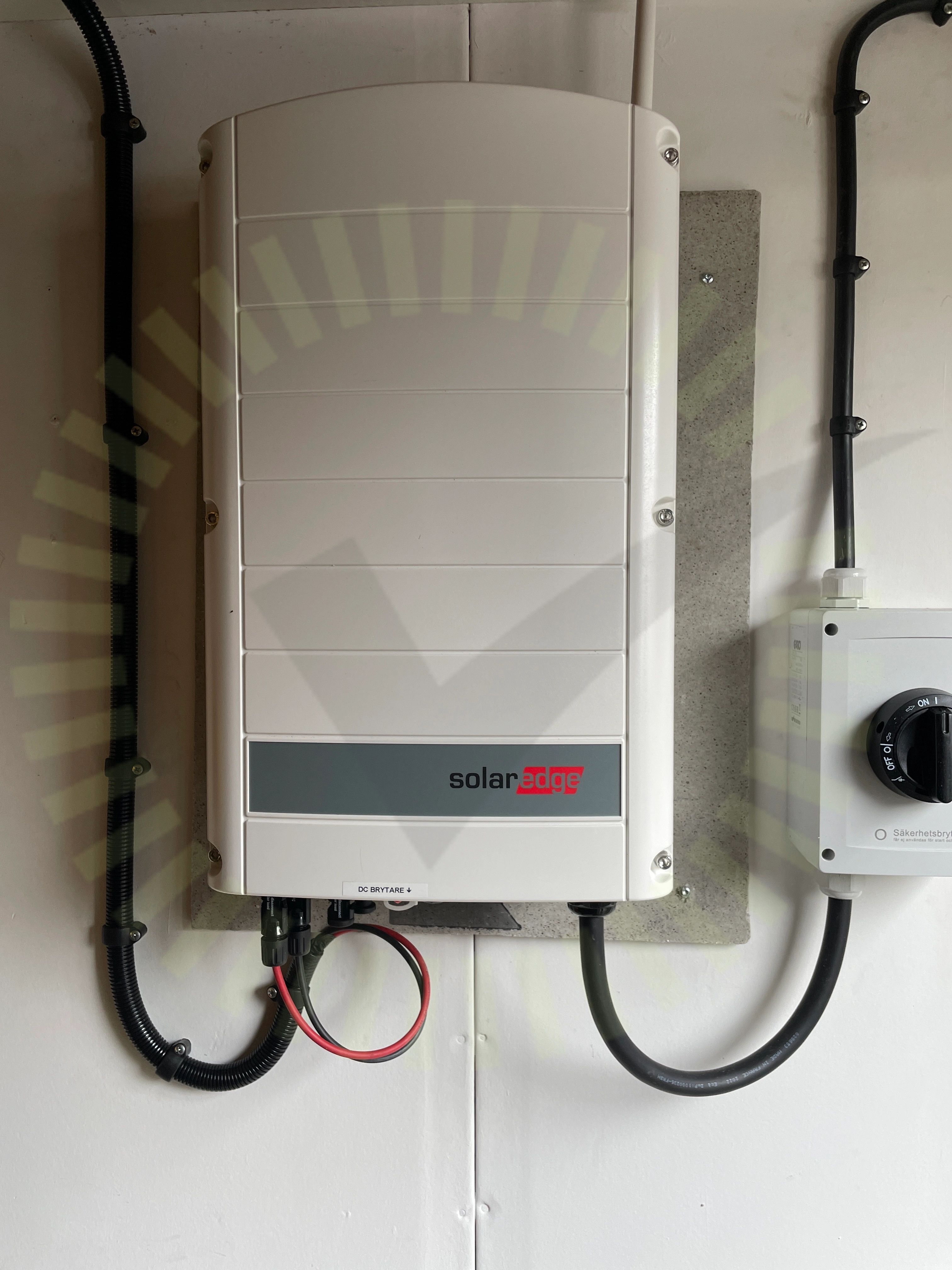

4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

31/33
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInformering av solcellerInfästningLedare FastspändaMärkningMätprotokoll DCSäkringsdimensionTillförlitligt fästTätningsinsattsVarning för backspänningVentilationVinkelVäxelriktarens kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
