1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
9.0
Installation genom
SolNord AB
Datum
11 april 2024
Ort
Nyköping, Södermanlands län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemTectoPower: Marksystem
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörEastron: Growatt TPM-E
Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Batteri
Godkända kontrollpunkter
15/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
4/19

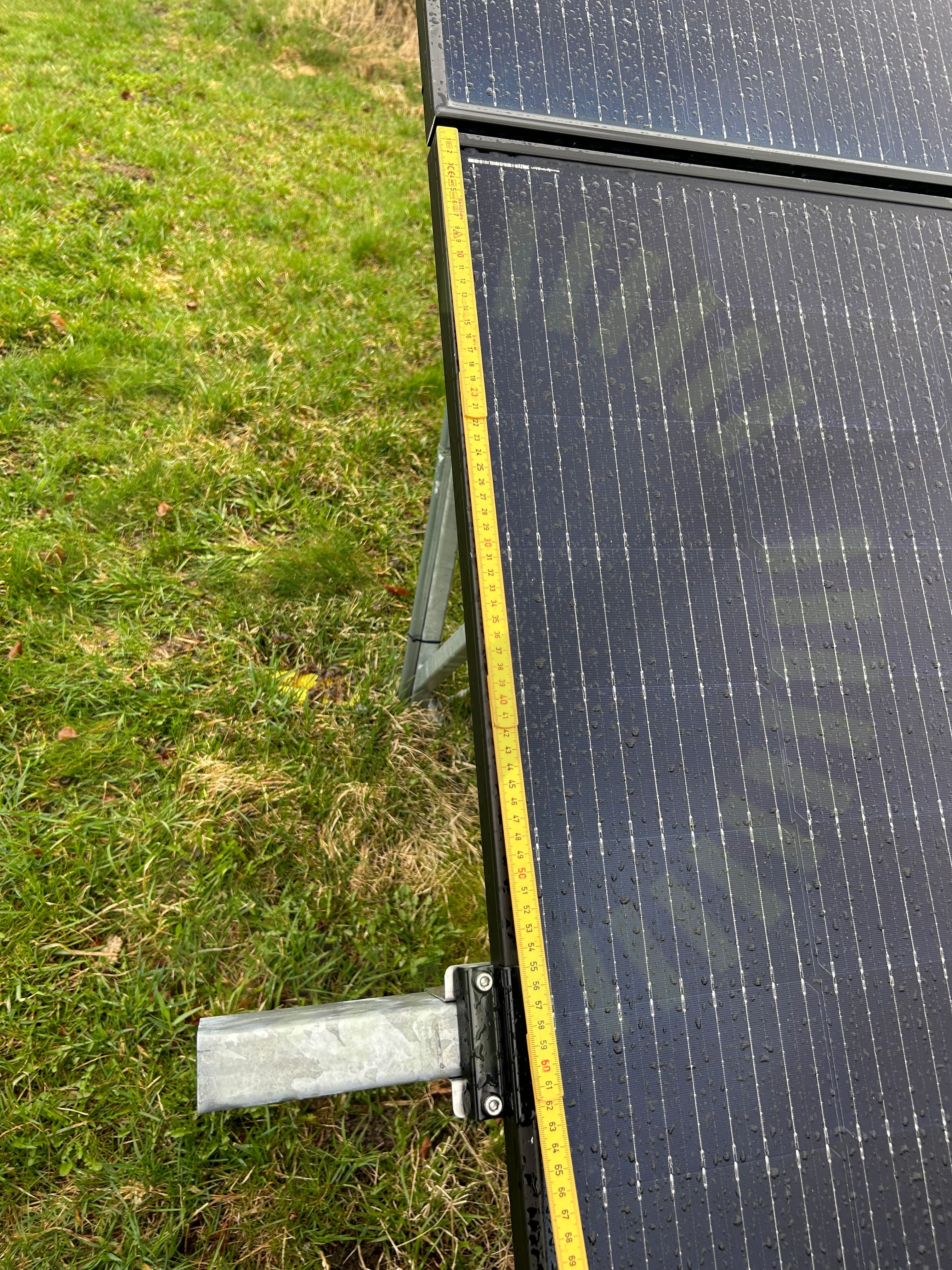

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules V18, Sida 14-15 / Longi: Clamping zone certificate 20231019V3

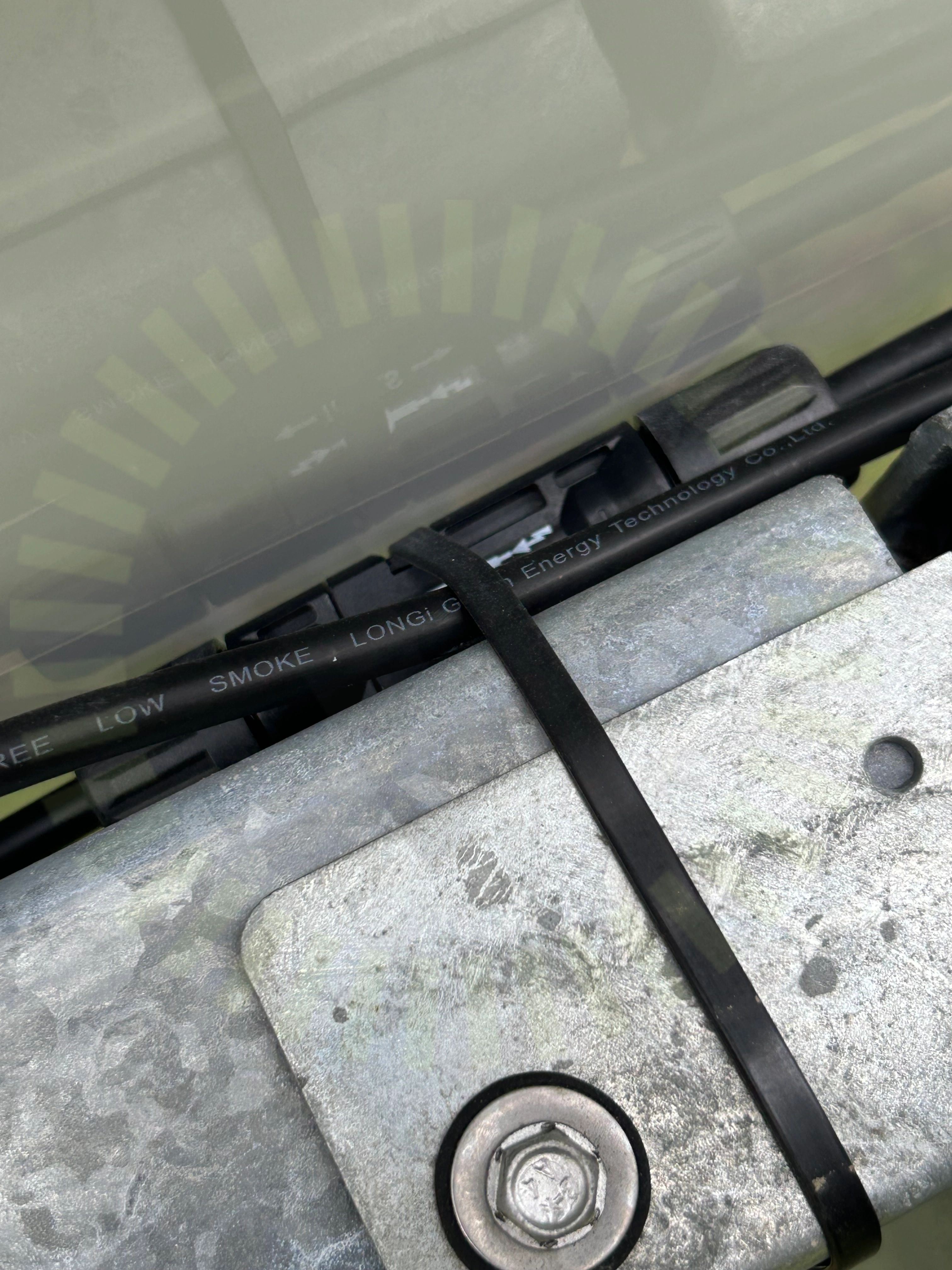

4.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.

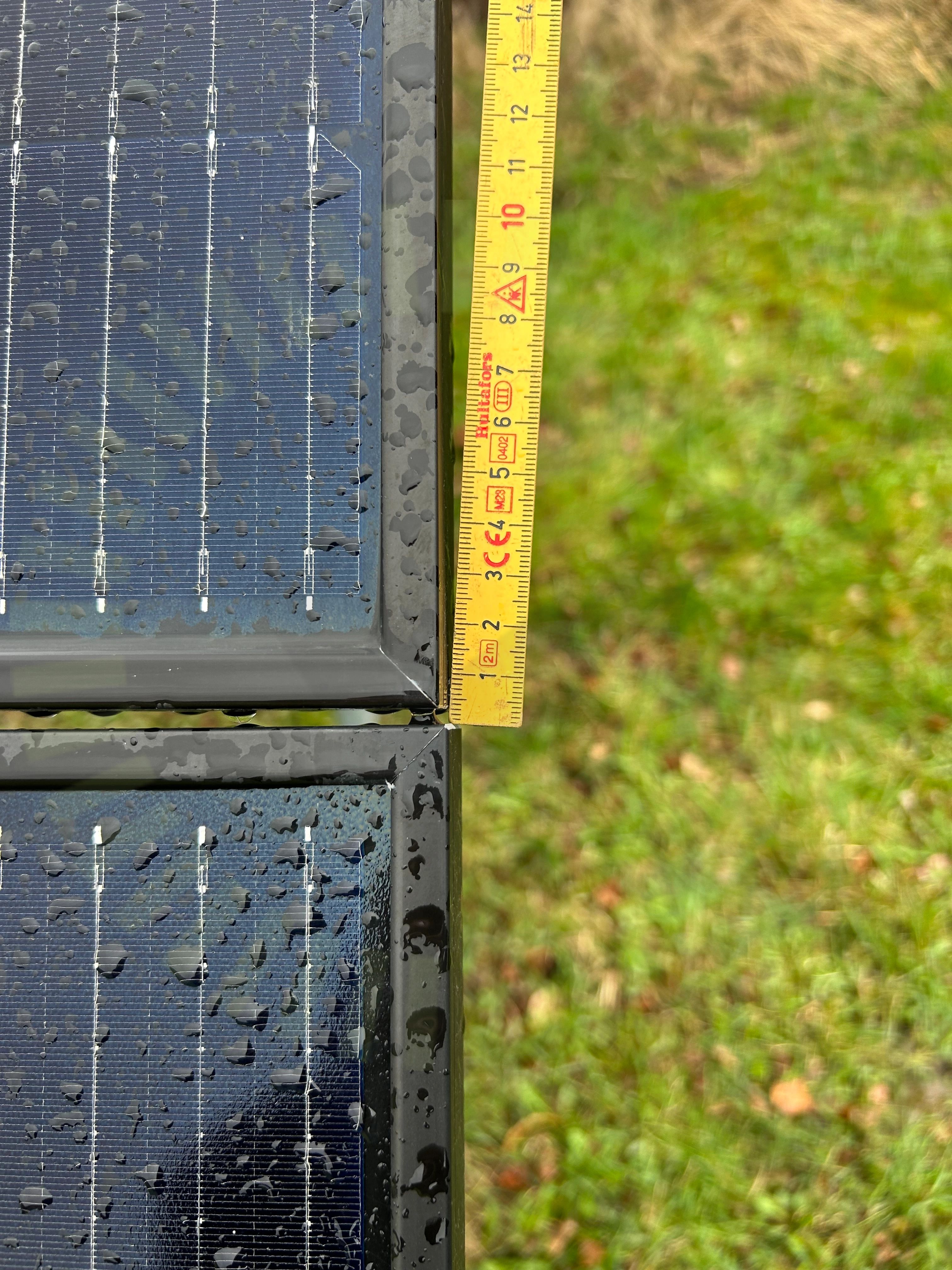

4.3 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

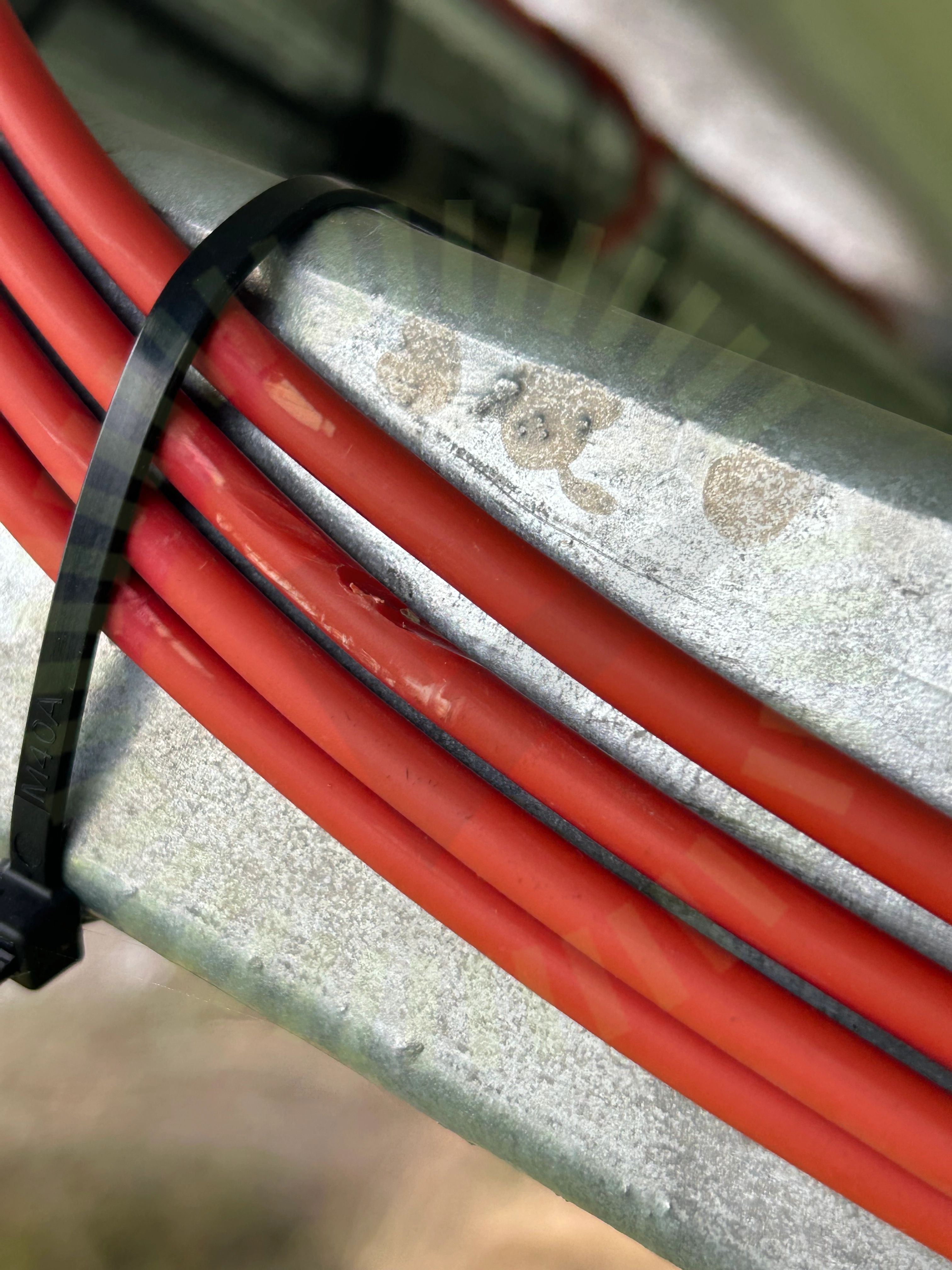

4.4 Skada på kabel
Inte godkändHöljet på DC-kablage har skadats.
Godkända kontrollpunkter
15/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, TectoPower: Marksystem
Anmärkningar
1/18
5.1 DC kabel förläggning
Inte godkändKablaget ligger oskyddat för mekanisk påverkan där det är hög risk för yttre påverkan.
Godkända kontrollpunkter
17/18Avstånd MarkinfästningCC mått markstativFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMarkinfästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7

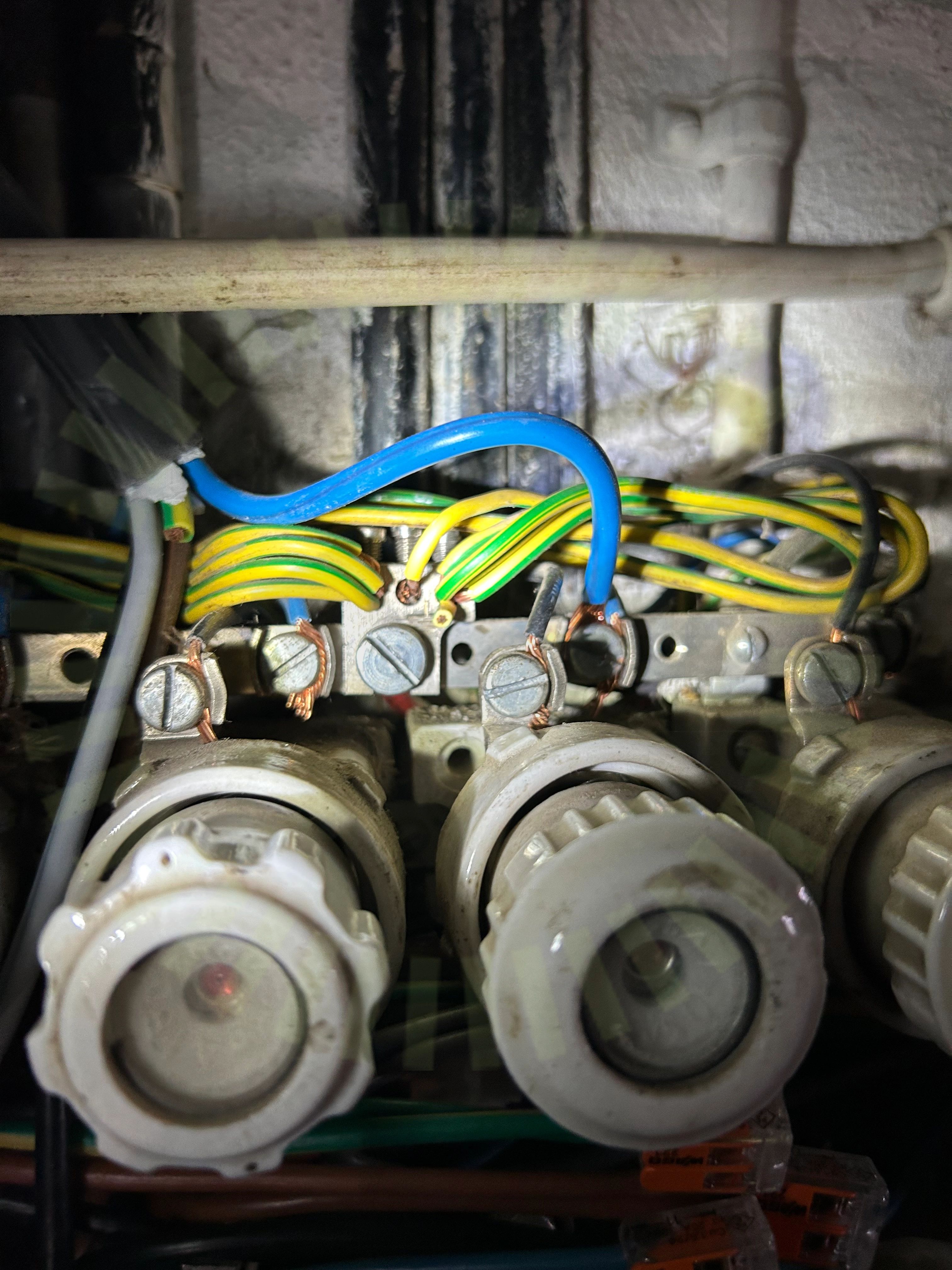

6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FasskenaInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

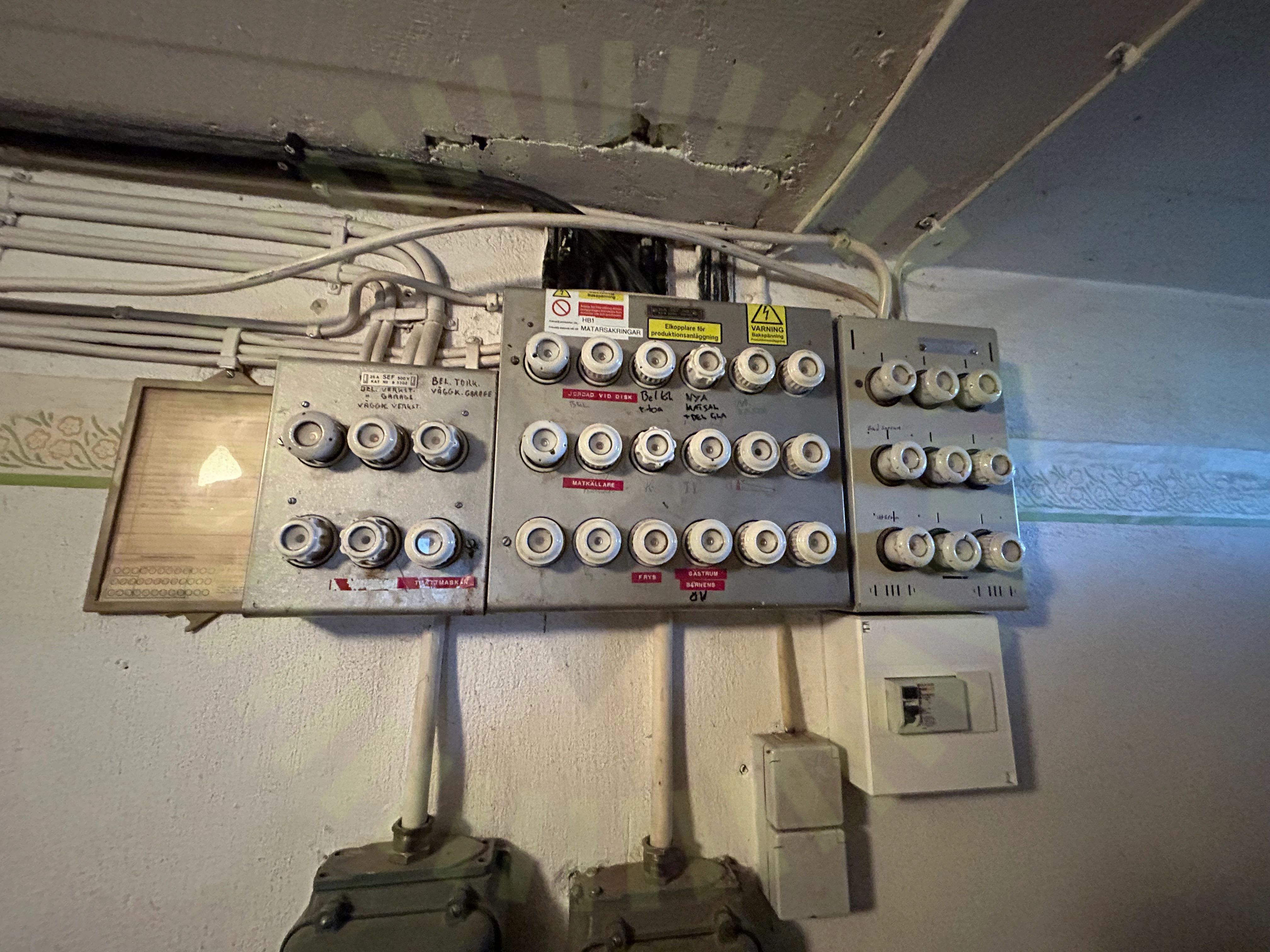

7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

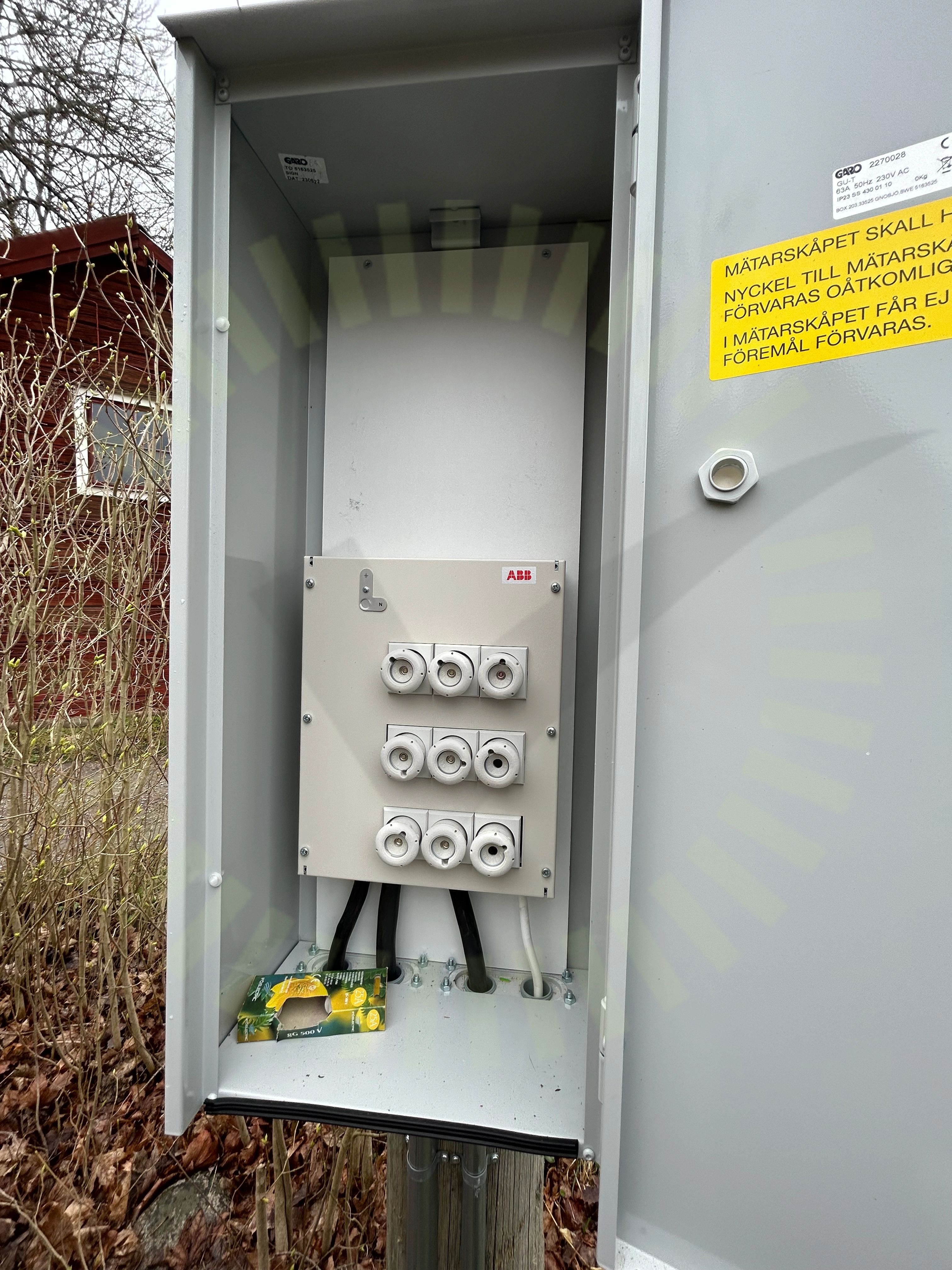

7.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
4/35
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

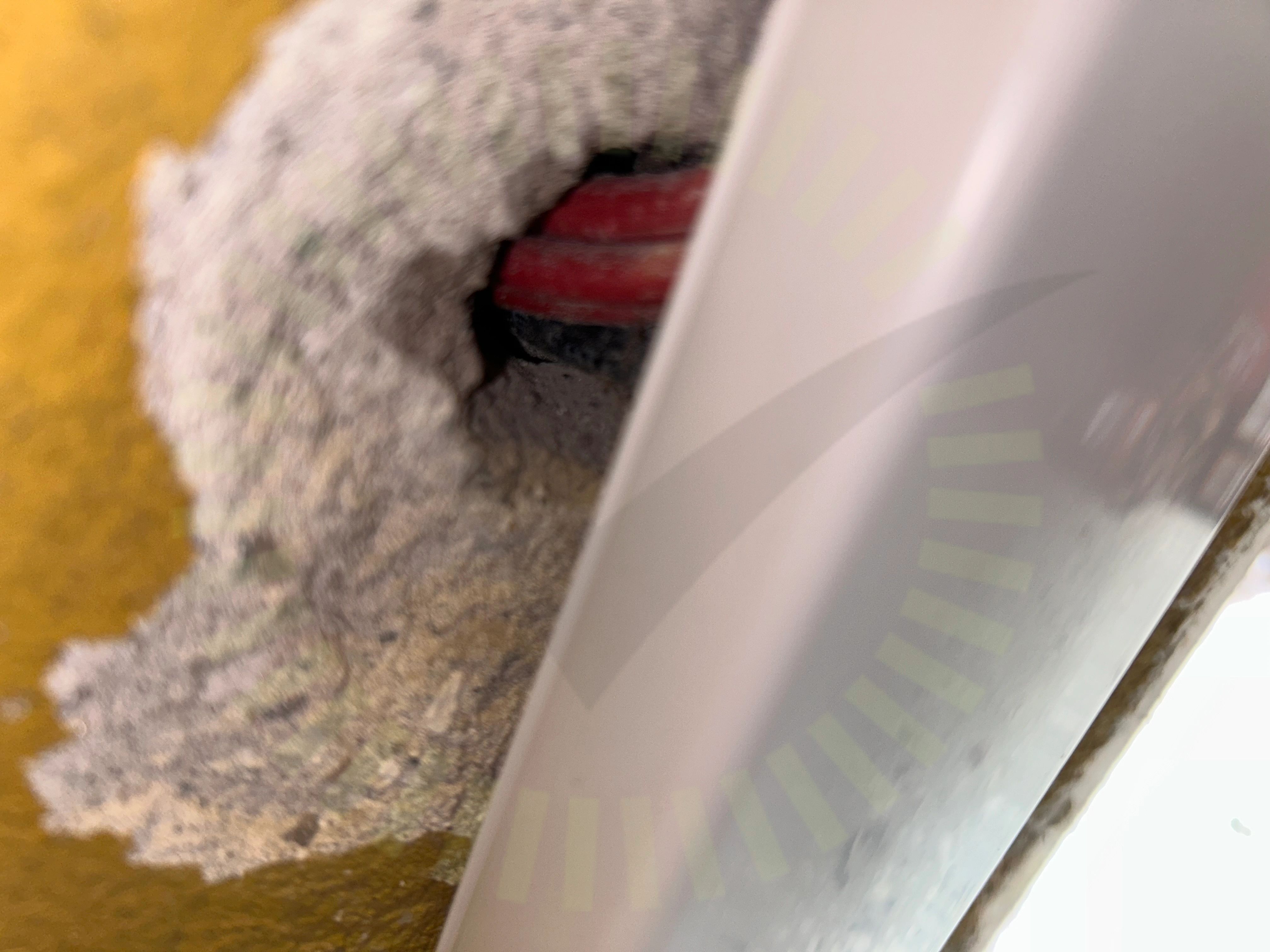

8.2 DC Kablage skydd
Inte godkändDC kablage går oskyddat i genomföring.

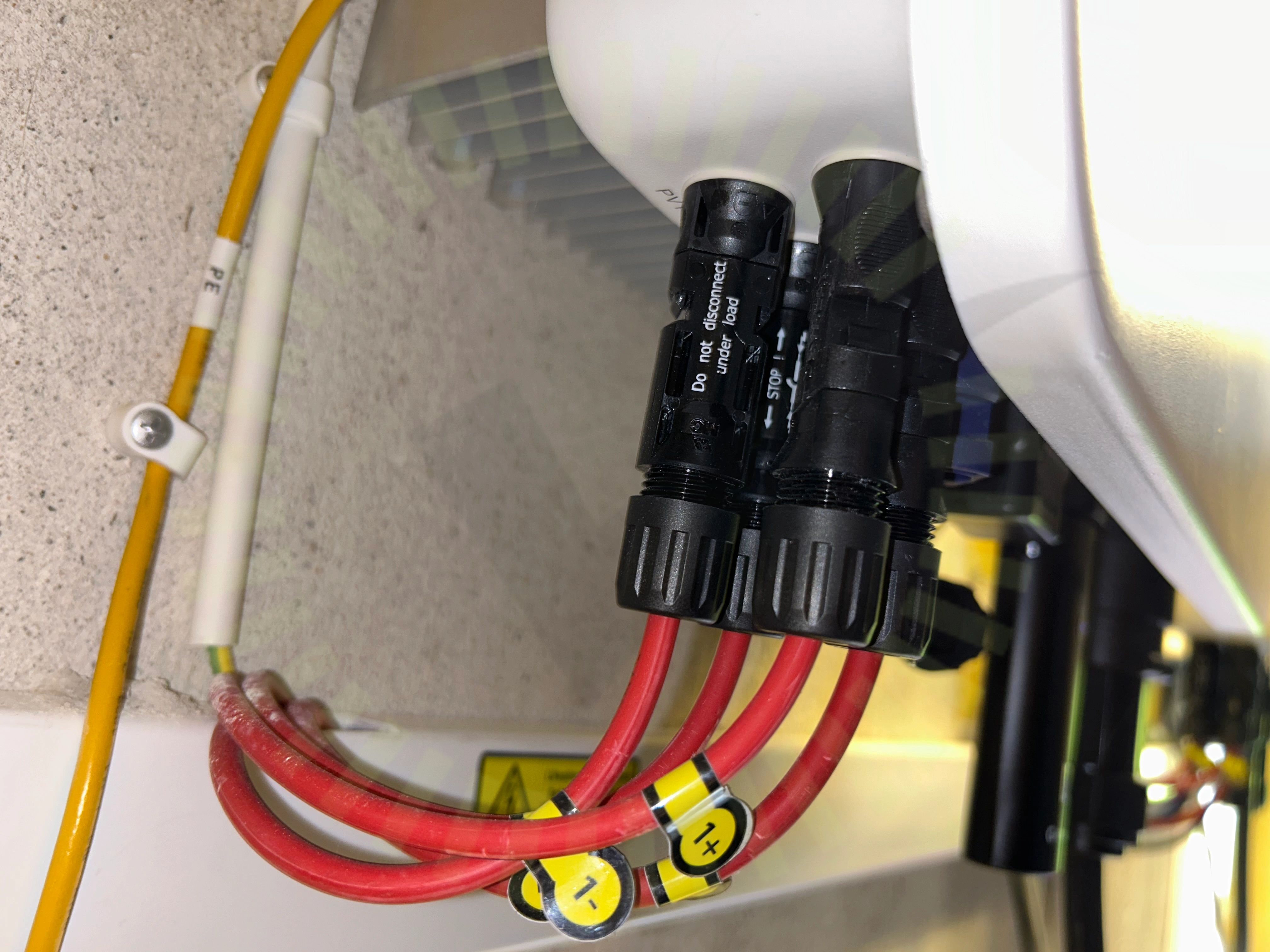

8.3 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare. Gäller båda växelriktarna.
SS 436 40 00 (712.526)

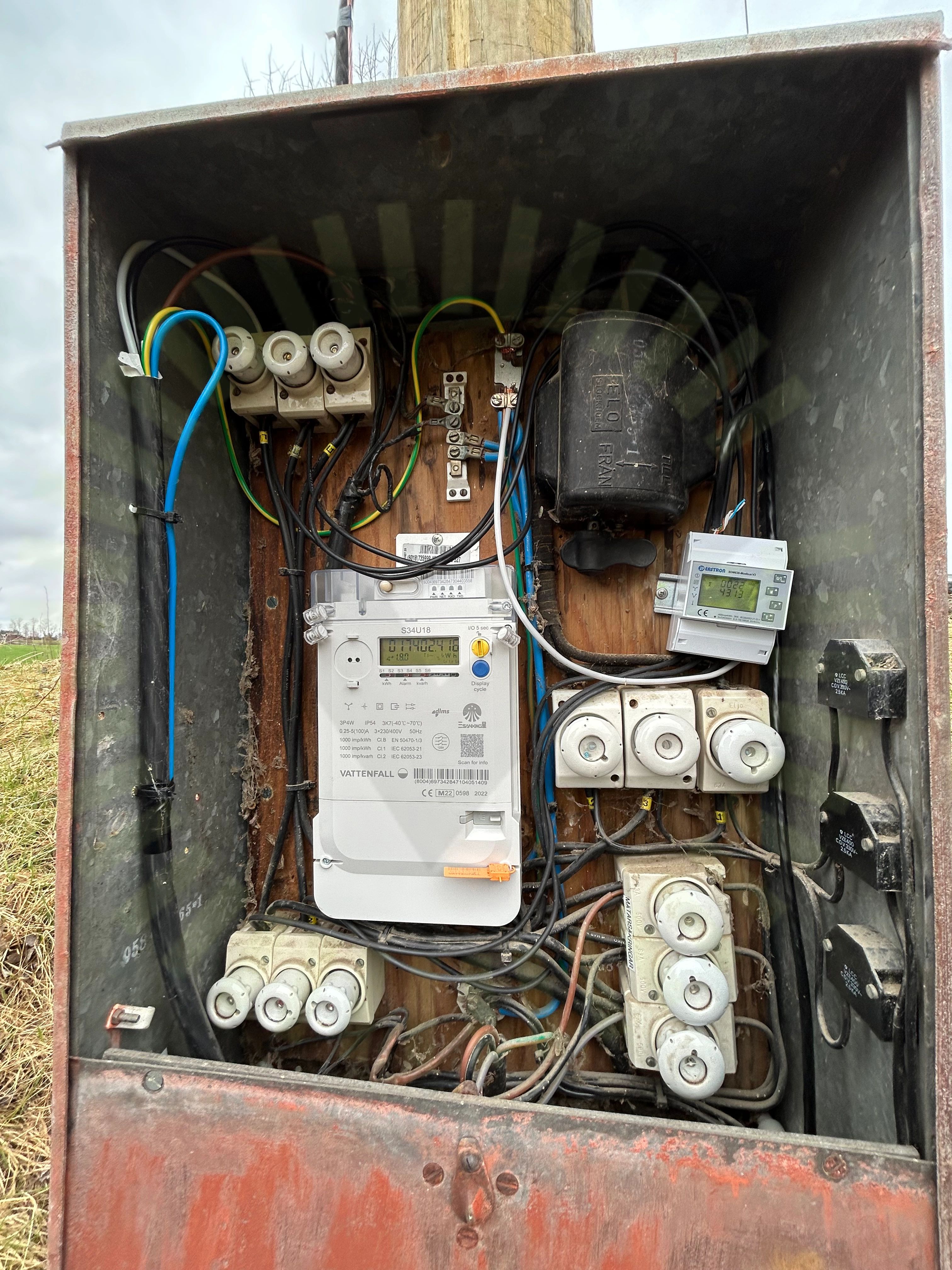

8.4 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare till smartmätare ligger öppet och ej uppfäst inne i fasadmätarskåp.
SS 436 40 00 (412.2.2.1)
Godkända kontrollpunkter
29/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/35GenomföringarSträngdesign
