Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Täta tak Energi

Datum

24 juni 2025

Ort

Trelleborg, Skåne län
Jordning av chassi
AC Kablage förläggning
Anslutning av ledare
91% godkända9% ej godkända

Om installationen

VäxelriktareSolinteg: MHT-(4-12)K-25
BatteriSamvolt: Home 15kWh
Täta tak Energi

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/15

1.1 Batteri PE

Inte godkänd

Batteriets jord är ansluten i växelriktaren som i sin tur inte är jordad.

Godkända kontrollpunkter

14/15
Avsaknat underlagAvstånd närliggande objektAvstånd till växelriktareBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/35
AC Kablage förläggning

3.1 AC Kablage förläggning

Inte godkänd

Slang är fastklämd bakom reglar men ej fastsatt. Riskerar att med tiden ramla ner.

SS 436 40 00 (522.8.4)
Anslutning av ledare

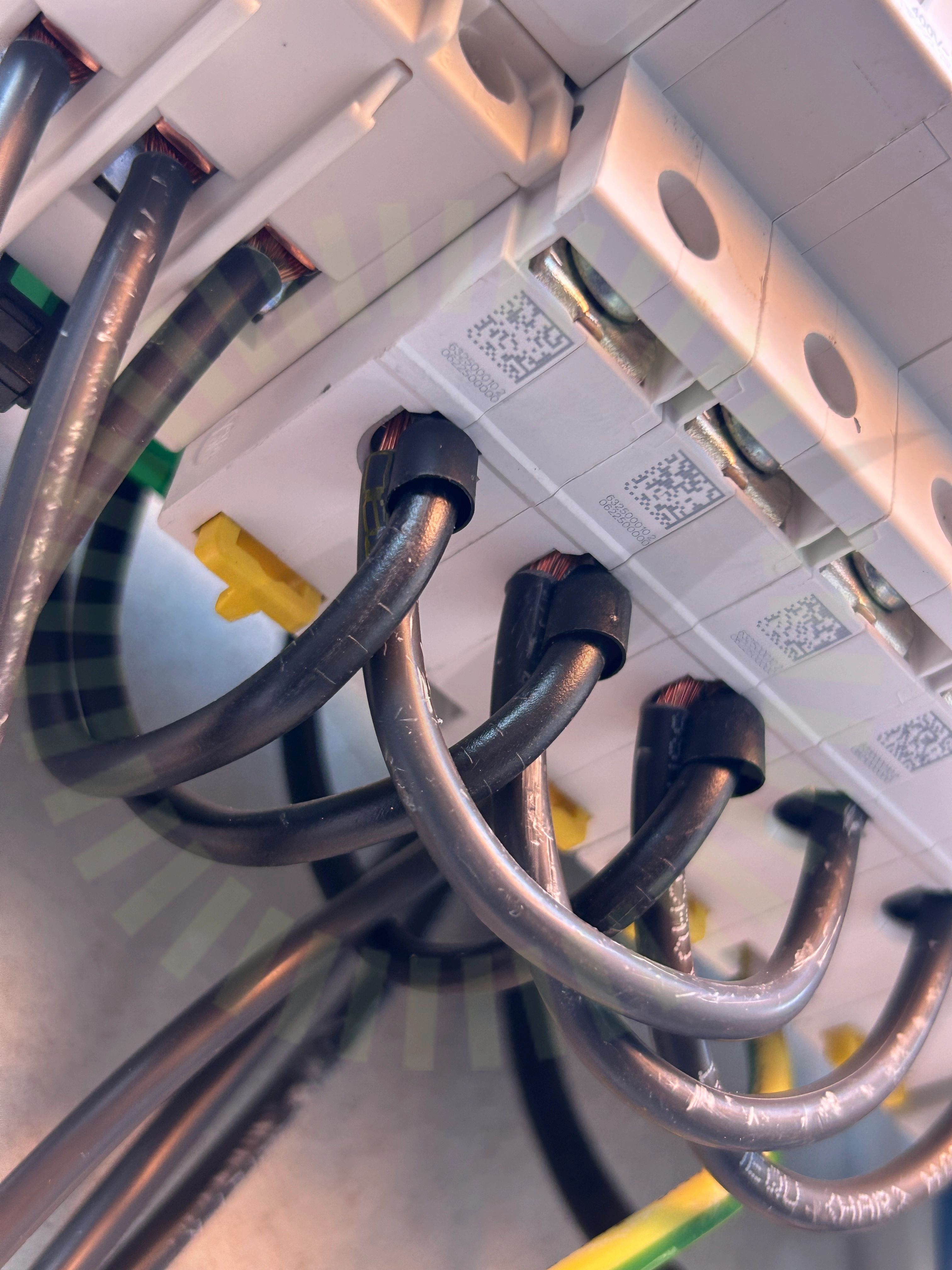

3.2 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad. Gäller i båda undercentraler.

SS 436 40 00 (134.1.4)
Jordning av chassi

3.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 25
Placering

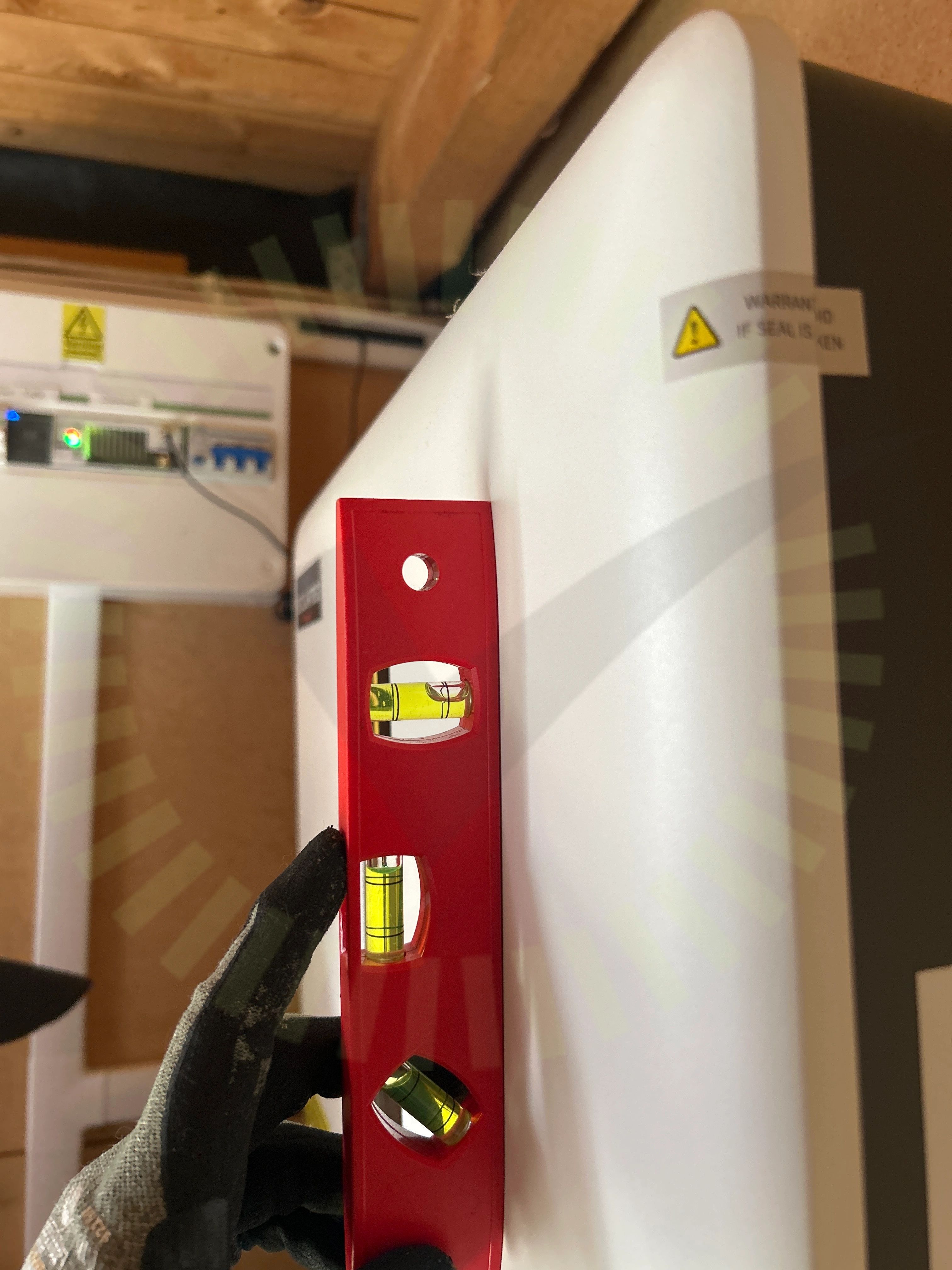

3.4 Placering

Inte godkänd

Växelriktaren är inte placerad enligt tillverkarens anvisningar. Lutar framåt.

Solinteg: MHT-4/5/6/8/10/12K-25 User Manual, Sida 22

Godkända kontrollpunkter

31/35
AC kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
