Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

E.ON

Datum

26 februari 2025

Ort

Järfälla, Stockholms län
DC anslutning
Varning för likspänning
Anslutning av ledare
90% godkända10% ej godkända

Om installationen

VäxelriktareGoodWe: GW5-10kW ET PLUS+ Series
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/12
Batteri PE

1.1 Batteri PE

Inte godkänd

Batteri är inte skyddsjordat med rätt färgval på kabeln.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26

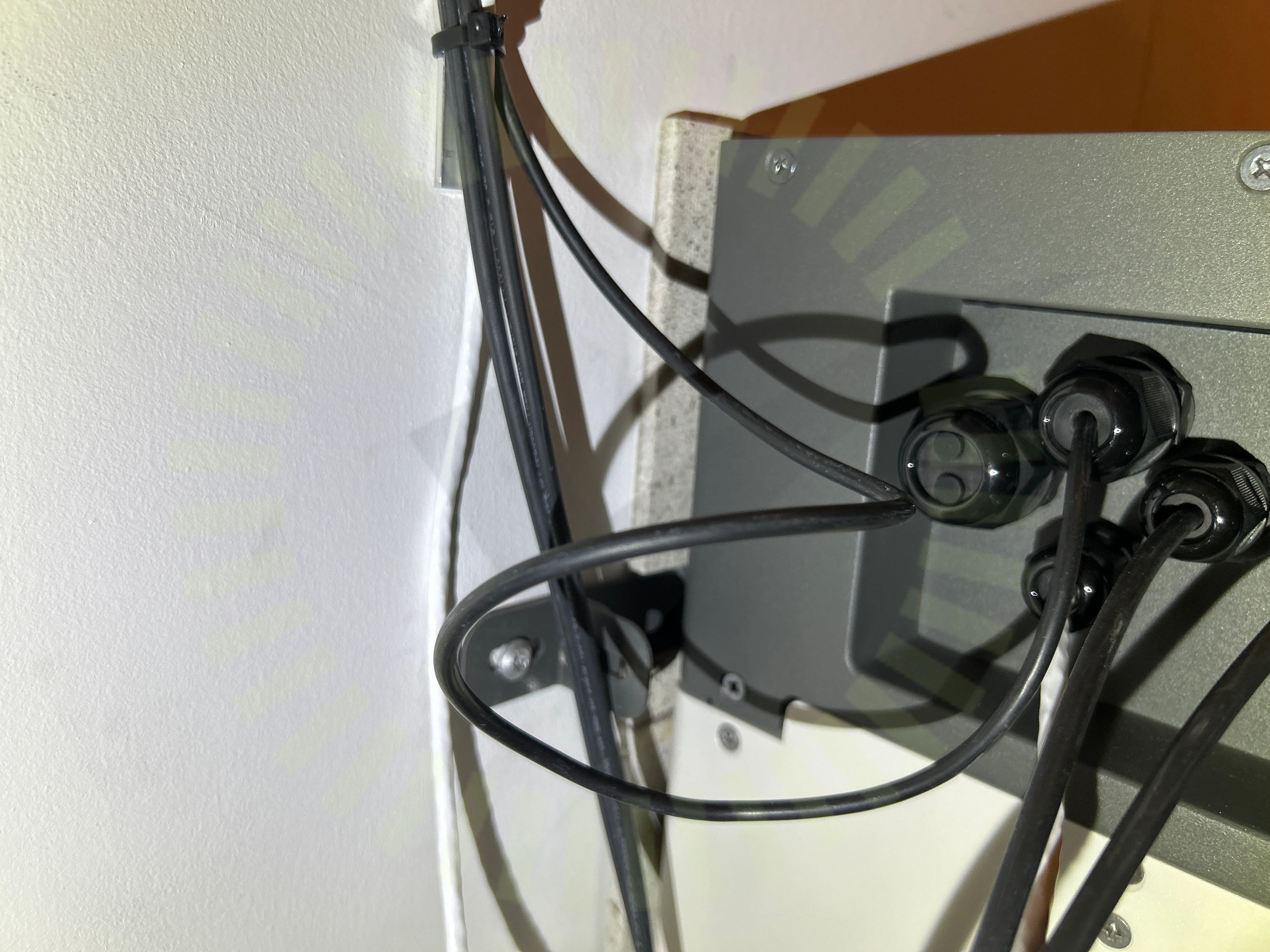

DC anslutning

1.2 DC anslutning

Inte godkänd

DC kablage är av felaktig dimension.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 31-32

Godkända kontrollpunkter

10/12
Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4

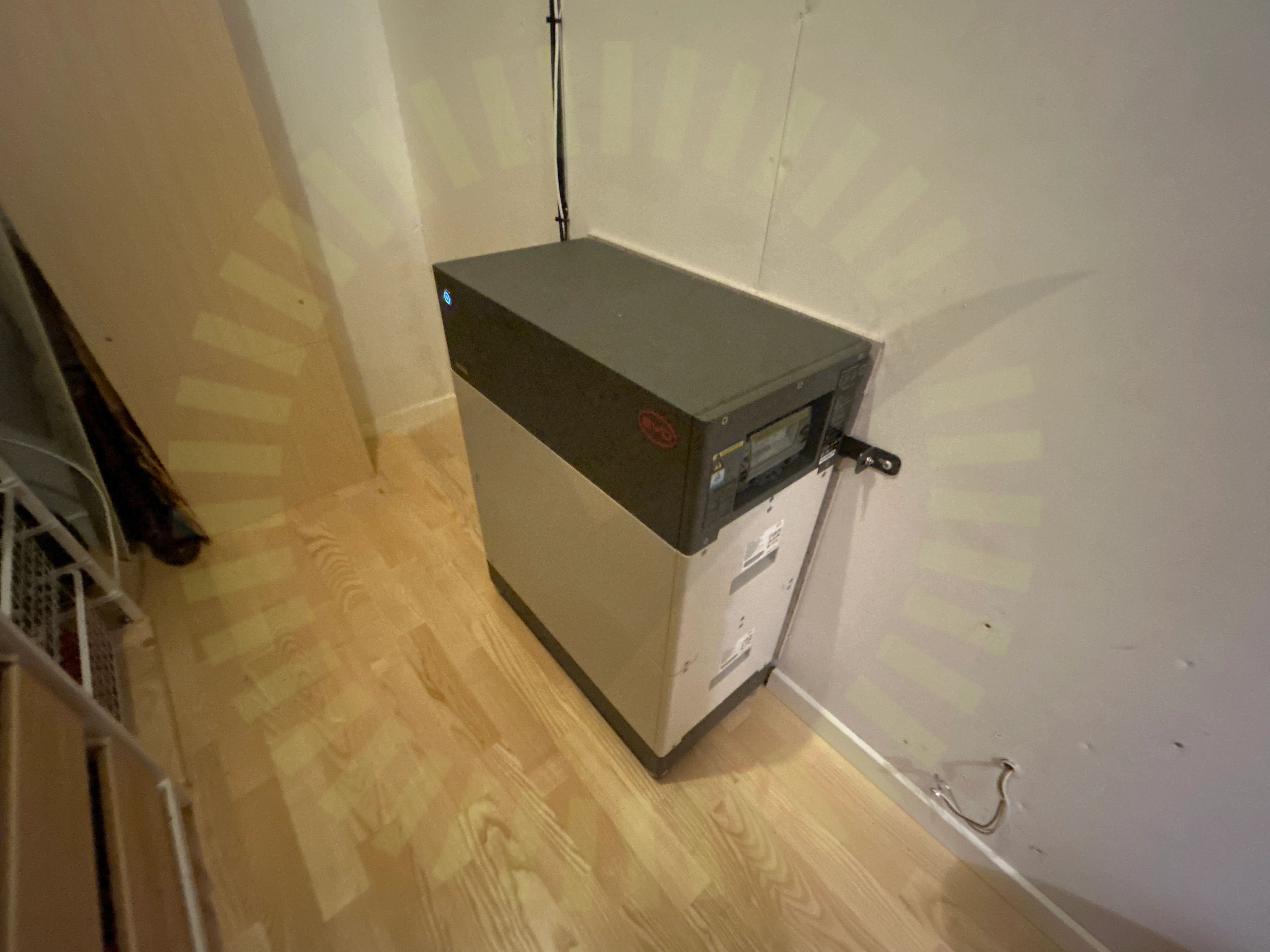

Varning för likspänning

2.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batterisystemet.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/37

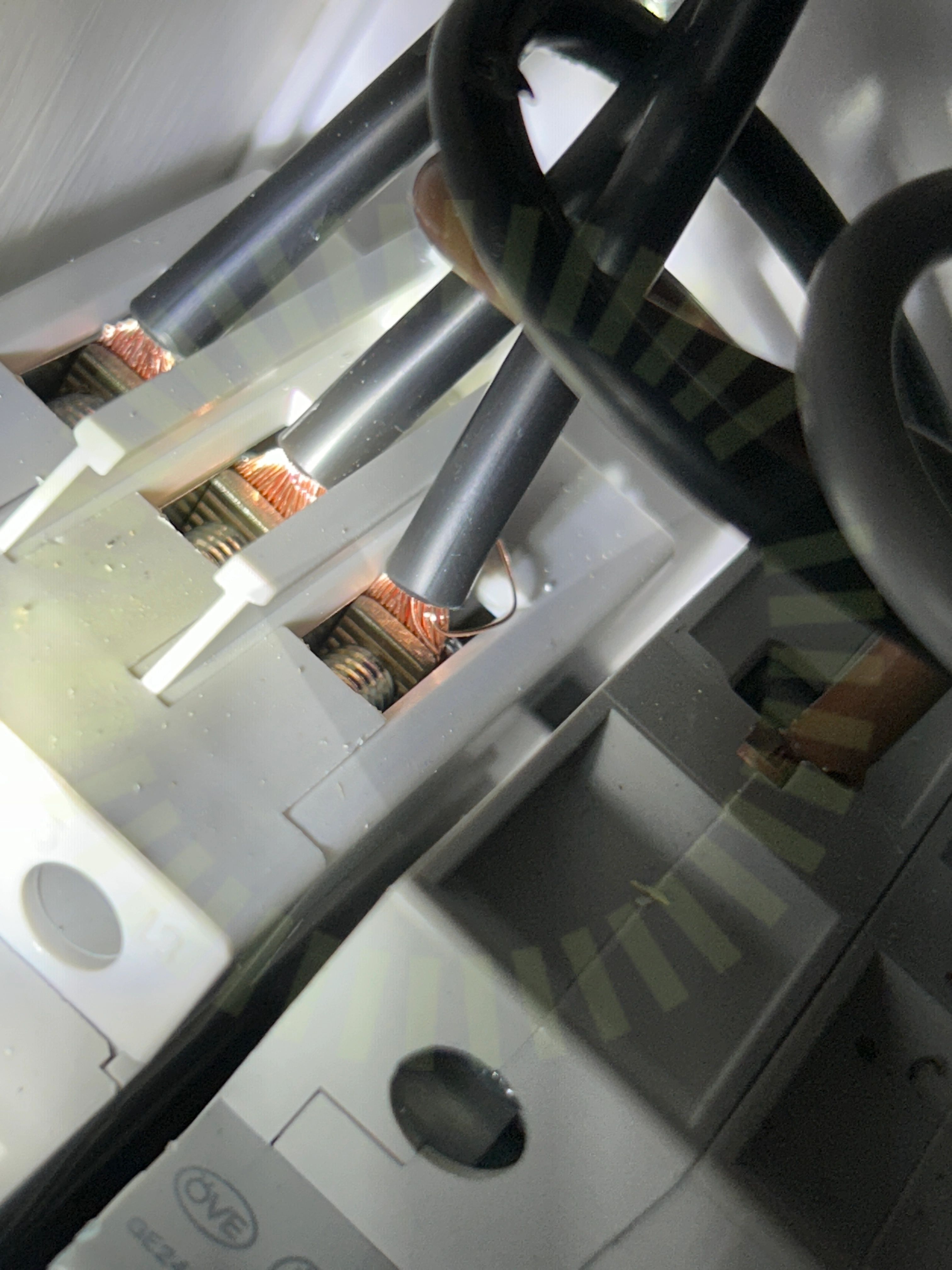

Anslutning av ledare

3.1 Anslutning av ledare

Inte godkänd

Kardel spretar från plint.

SS 436 40 00 (134.1.4)

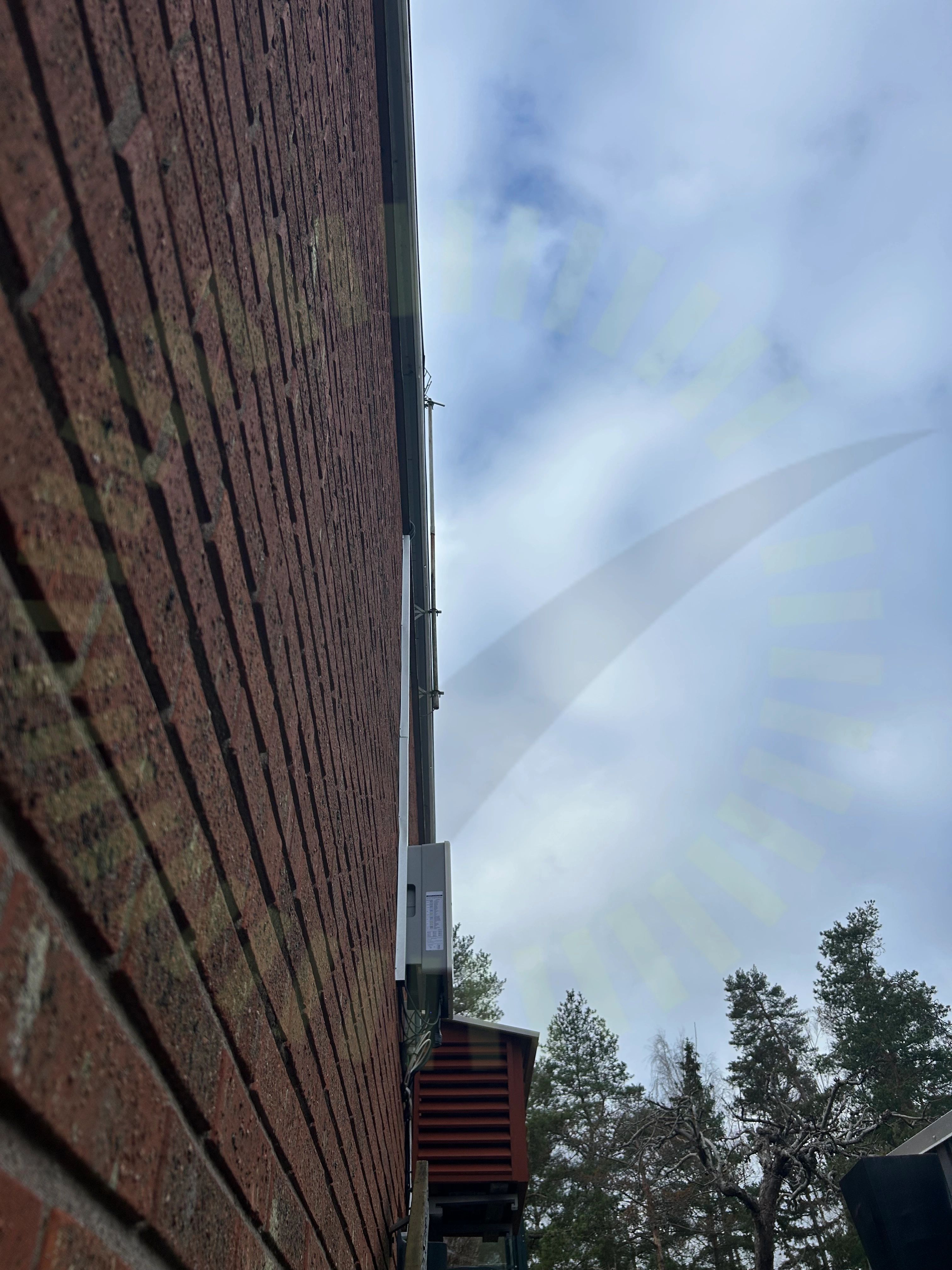

Väderskydd

3.2 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

Godkända kontrollpunkter

32/37
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37
DC Max SpänningDC Min SpänningSträngdesign
