Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

E.ON

Datum

26 februari 2025

Ort

Järfälla, Stockholms län
DC anslutning
PEN-ledare
Varning för likspänning
92% godkända8% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB
MontagesystemWeland Stål: Råspont
VäxelriktareGoodWe: GW5-10kW ET PLUS+ Series
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörGoodWe: GM series
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

2/12
Batteri PE

2.1 Batteri PE

Inte godkänd

Batteri är inte skyddsjordat med rätt färgval på kabeln.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26
DC anslutning

2.2 DC anslutning

Inte godkänd

DC kablage är av felaktig dimension.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 31-32

Godkända kontrollpunkter

10/12
Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

3/4
KommunikationskabelPlacering av klämmorSmartmätare matning

Ej tillgängligt vid besiktning

1/4
CT Klämmor

Tak 1, Ja Solar: JAM54D41/LB

Godkända kontrollpunkter

15/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

1/21
Skador

5.1 Skador

Inte godkänd

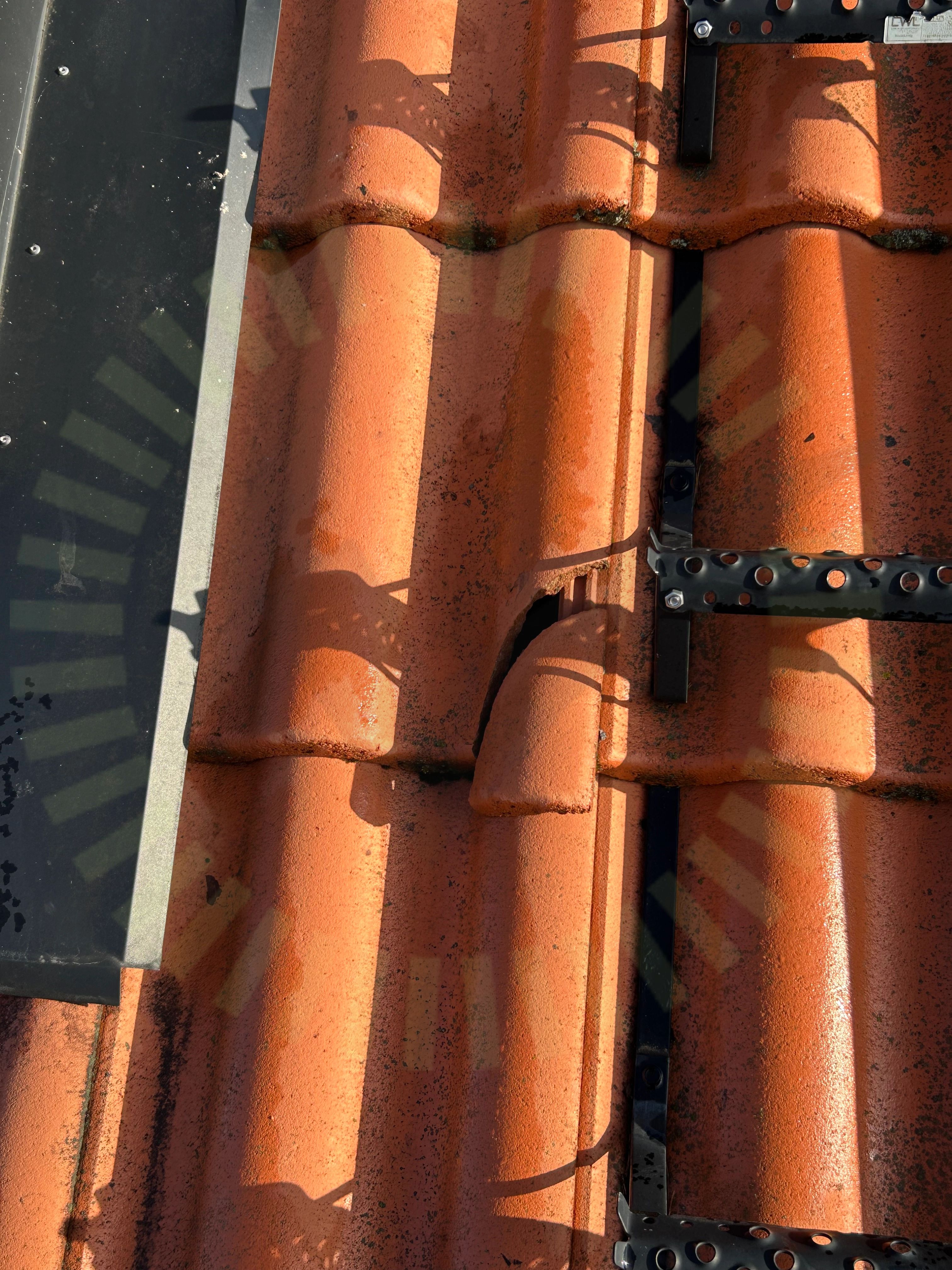

Skadad takpanna noterad i anslutning till installationen.

Godkända kontrollpunkter

20/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Undercentral

Anmärkningar

1/6
PEN-ledare

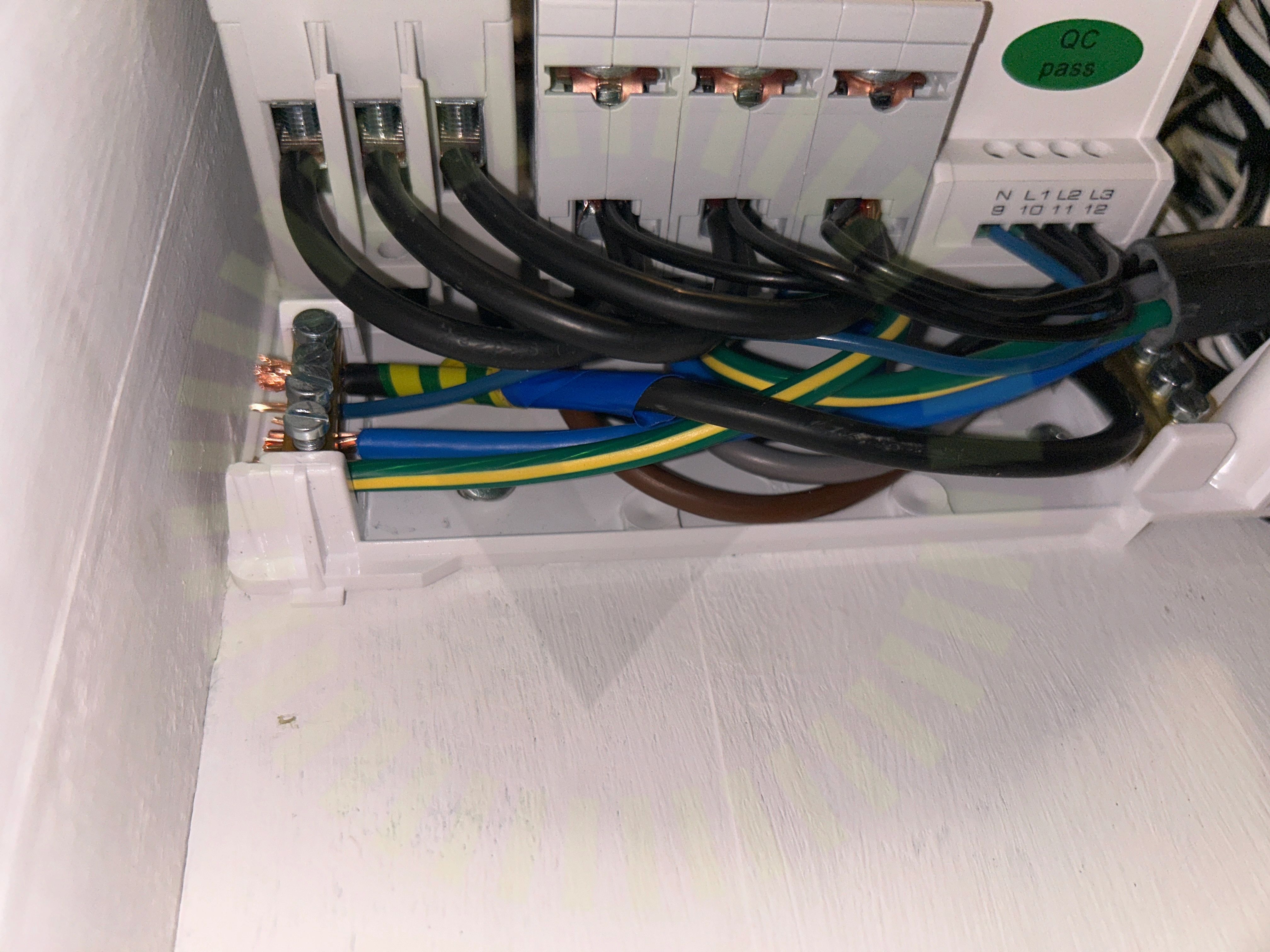

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och fel färg på ledaren.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batterisystemet.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/37
Anslutning av ledare

8.1 Anslutning av ledare

Inte godkänd

Kardel spretar från plint.

SS 436 40 00 (134.1.4)
Väderskydd

8.2 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

Godkända kontrollpunkter

32/37
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37
DC Max SpänningDC Min SpänningSträngdesign
