Besiktningsrapport

9.4

Installation genom

Mölndal Energi Aktiebolag

Datum

10 mars 2023

Ort

Kungsbacka, Hallands län

Underliggande takpanna

Kabeluppfästning

Jordning av chassi

+ 2

93% godkända7% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05 380-395W

MontagesystemWeland Stål: Råspont

VäxelriktareSunGrow: SG15-20RT

TillbehörElmaterial: Kapsling

Installerad av Mölndal Energi Aktiebolag som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

SunGrow: SG15-20RT

Anmärkningar

4/38

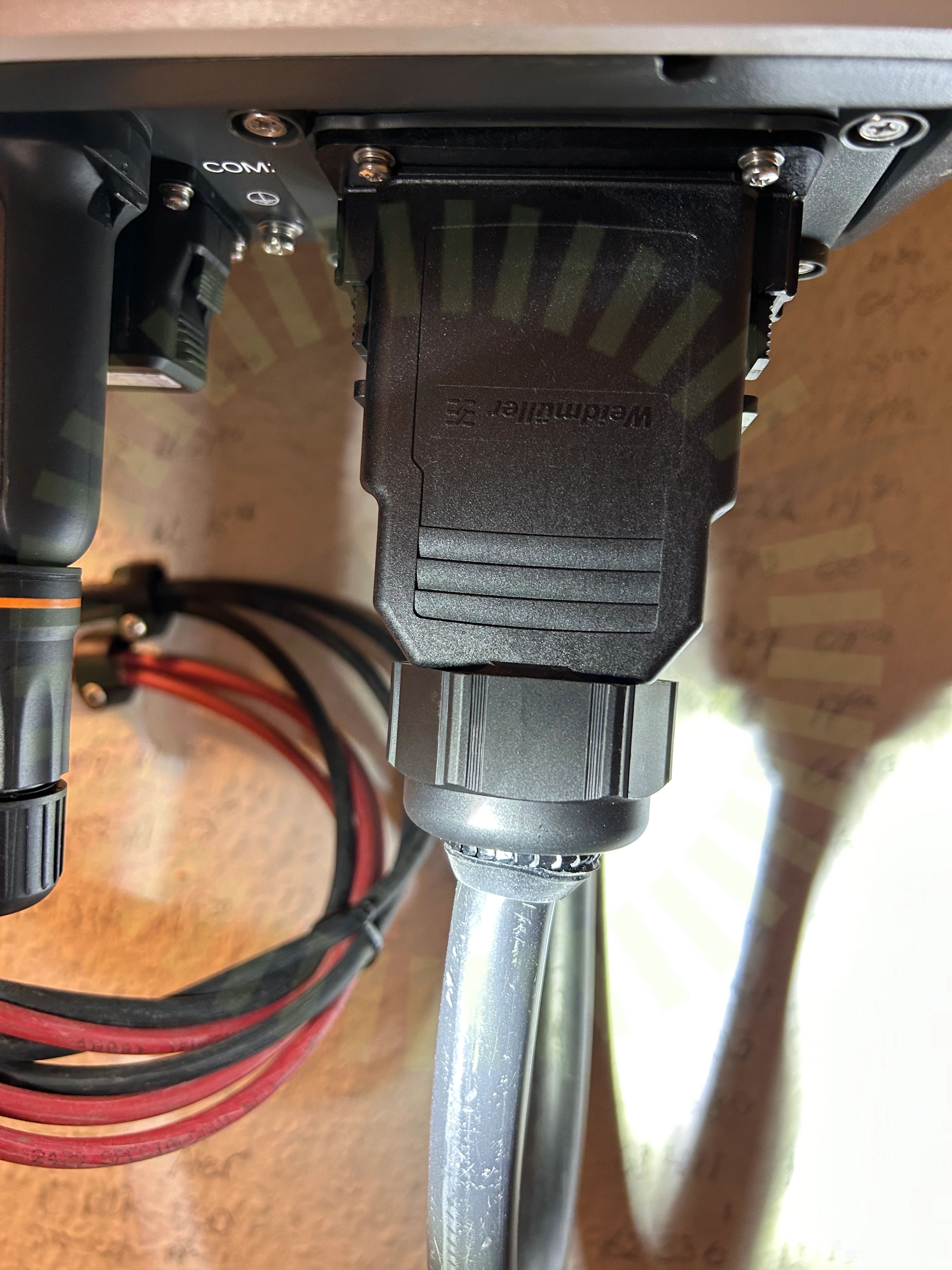

2.1 Förskruvning

Inte godkänd

Förskruvningens tätning har åkt ut. Dragavlastning påverkas.

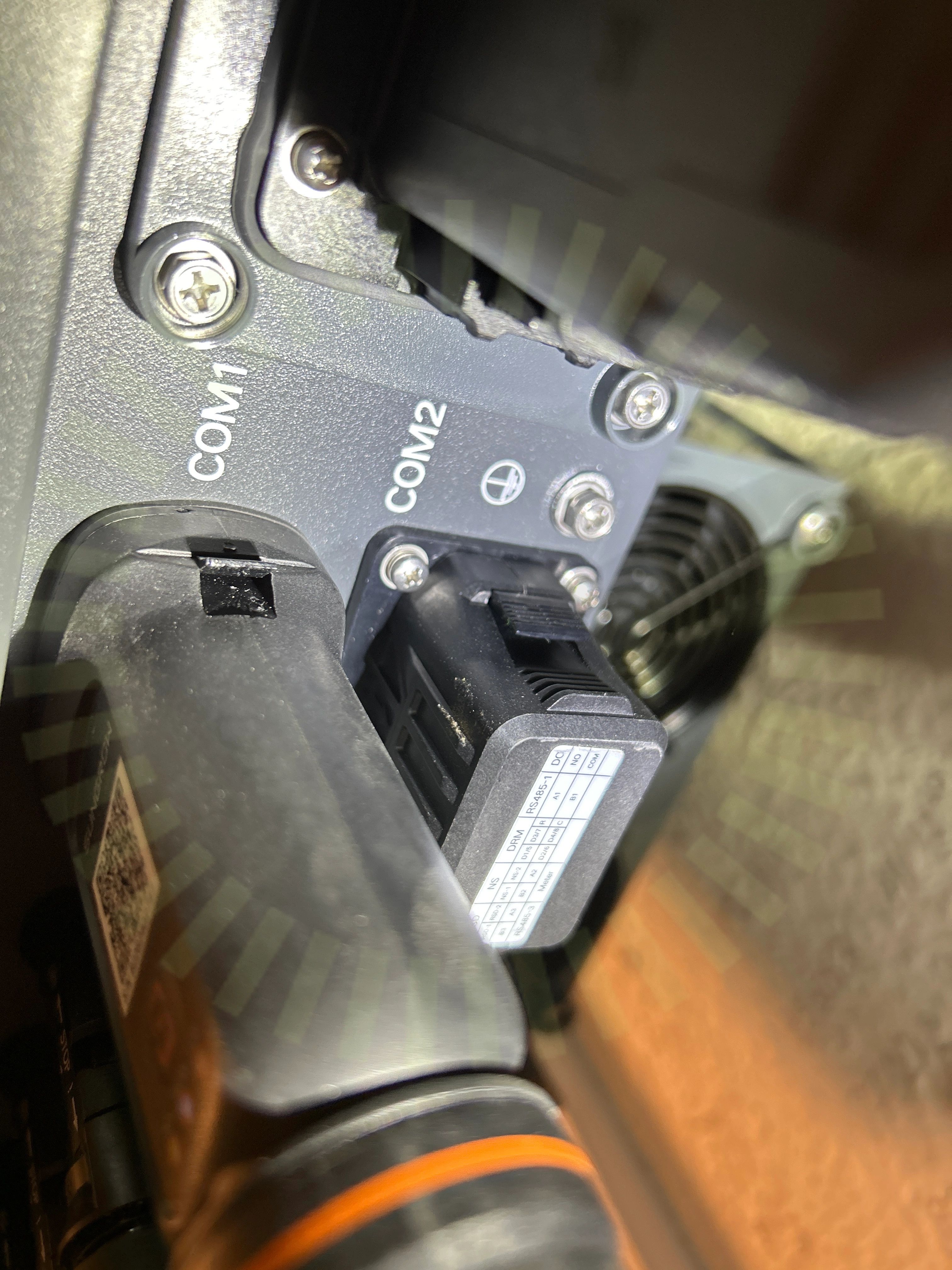

2.2 Jordning av chassi

Inte godkänd

Växelriktaren saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

2.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

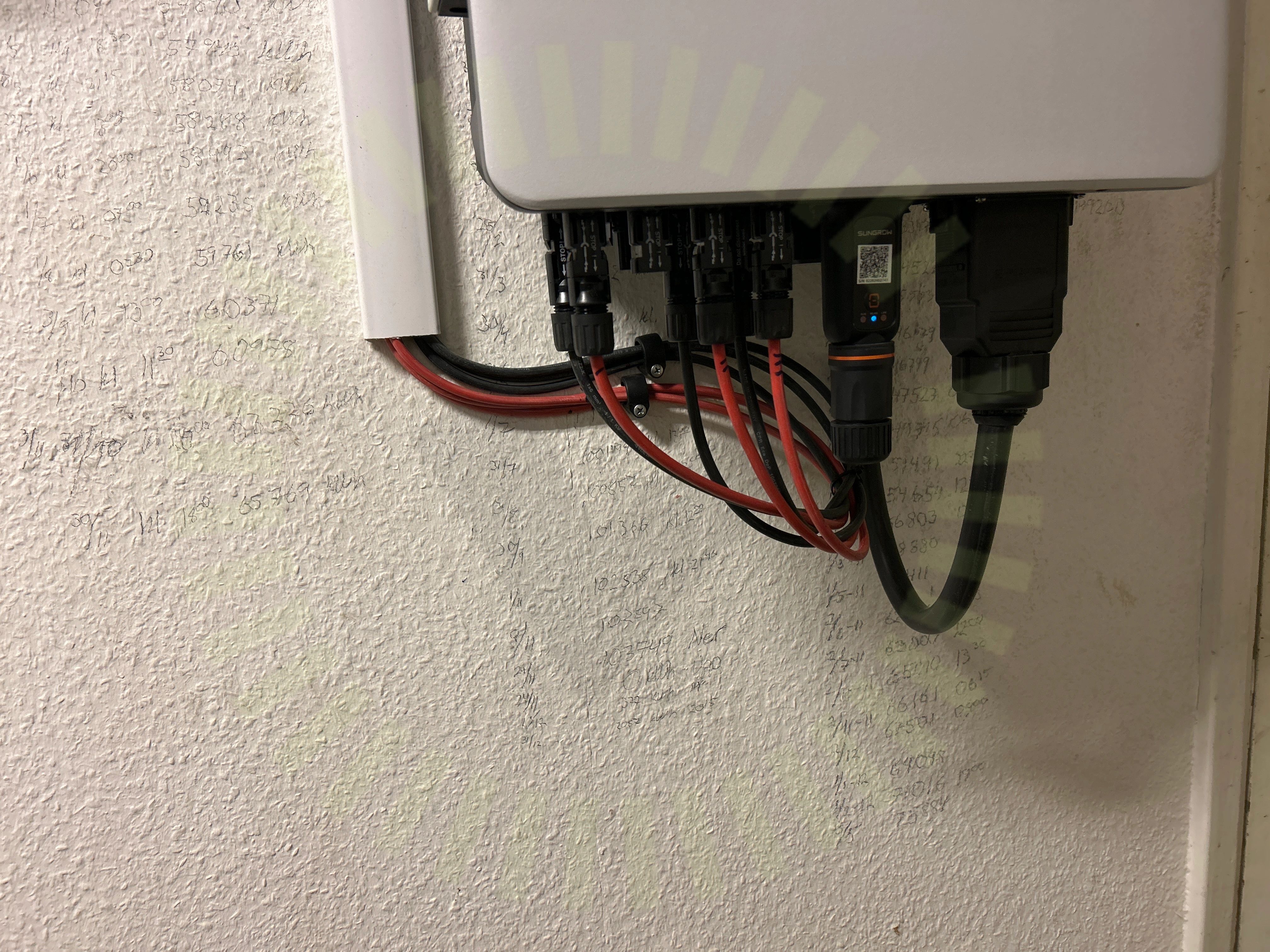

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

34/38

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningLedare fastspändaMärkningPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1

3.1 Takpannor

Rekommendation

Takpannor hänger i luften

Trina: Vertex DE09.05 380-395W

Godkända kontrollpunkter

12/14

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

2/14

PunktbelastningSkador

Weland Stål: Råspont

Anmärkningar

2/22

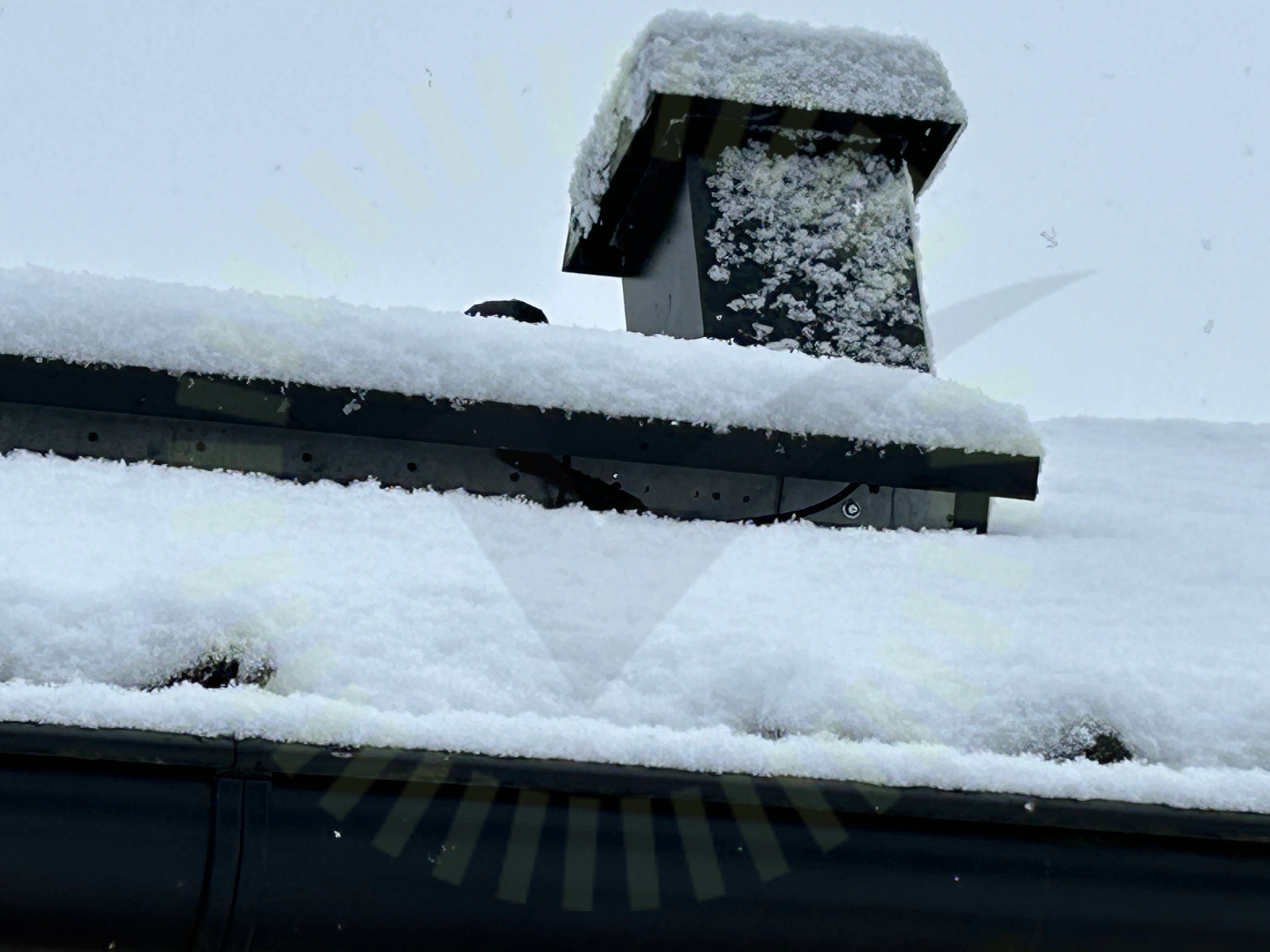

5.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

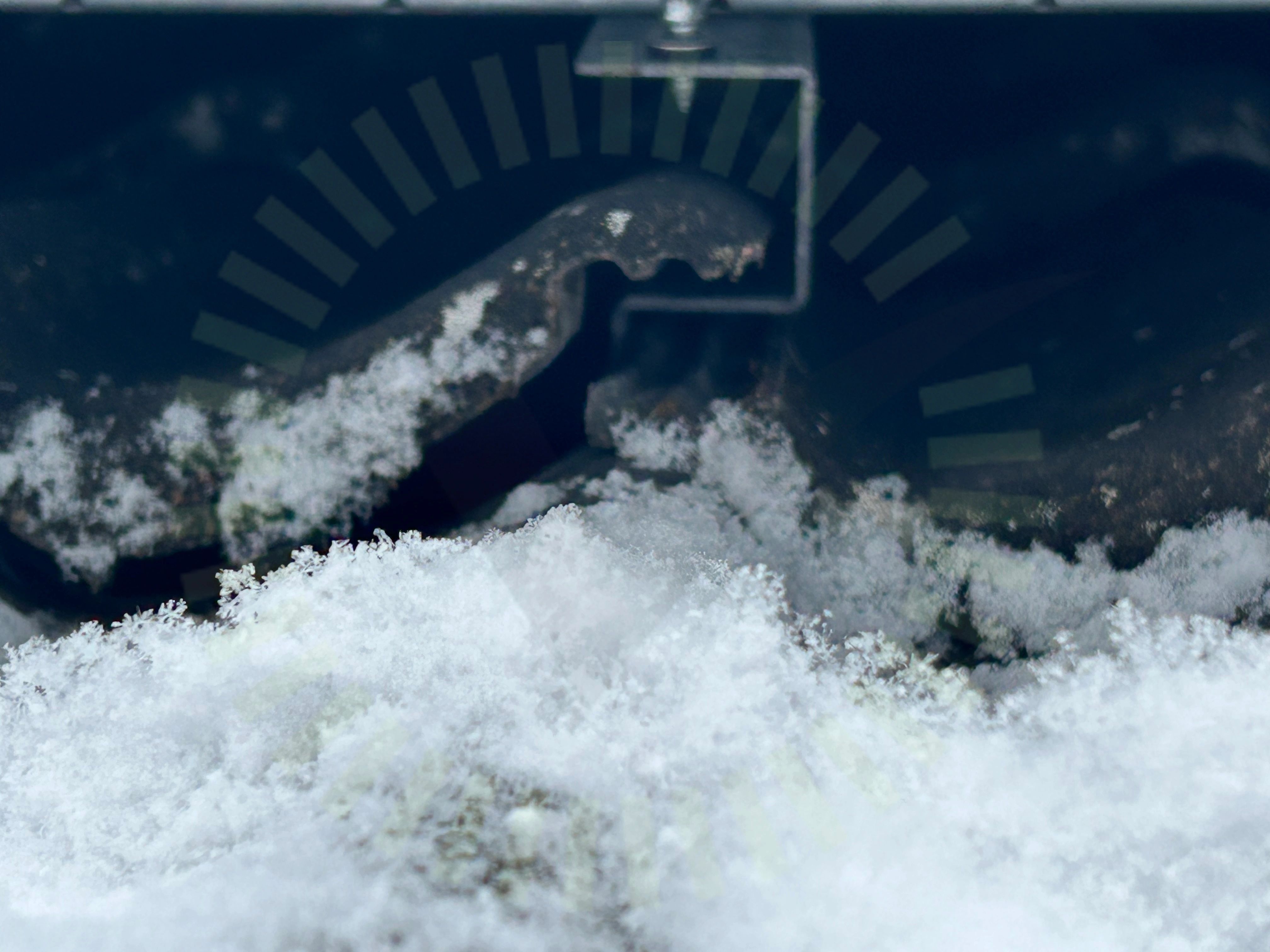

5.2 Underliggande takpanna

Inte godkänd

Takkrokar ligger imot takpannor

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/22

Främmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring
