Besiktningsrapport
9.6
Installation genom
Delidel
Datum
20 februari 2026
Ort
Västra Frölunda, Västra Götalands län
Skenornas infästning
Bärläktens dimension
Kabelinföringar
+ 1
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
Nordmount Panntak: Bärläkt
Montagesystem
Nordmount: Plåttak
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
17/17
Avstånd närliggande objekt
Avstånd till hav
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Sammansättning av batterimoduler
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Anmärkningar
2/7

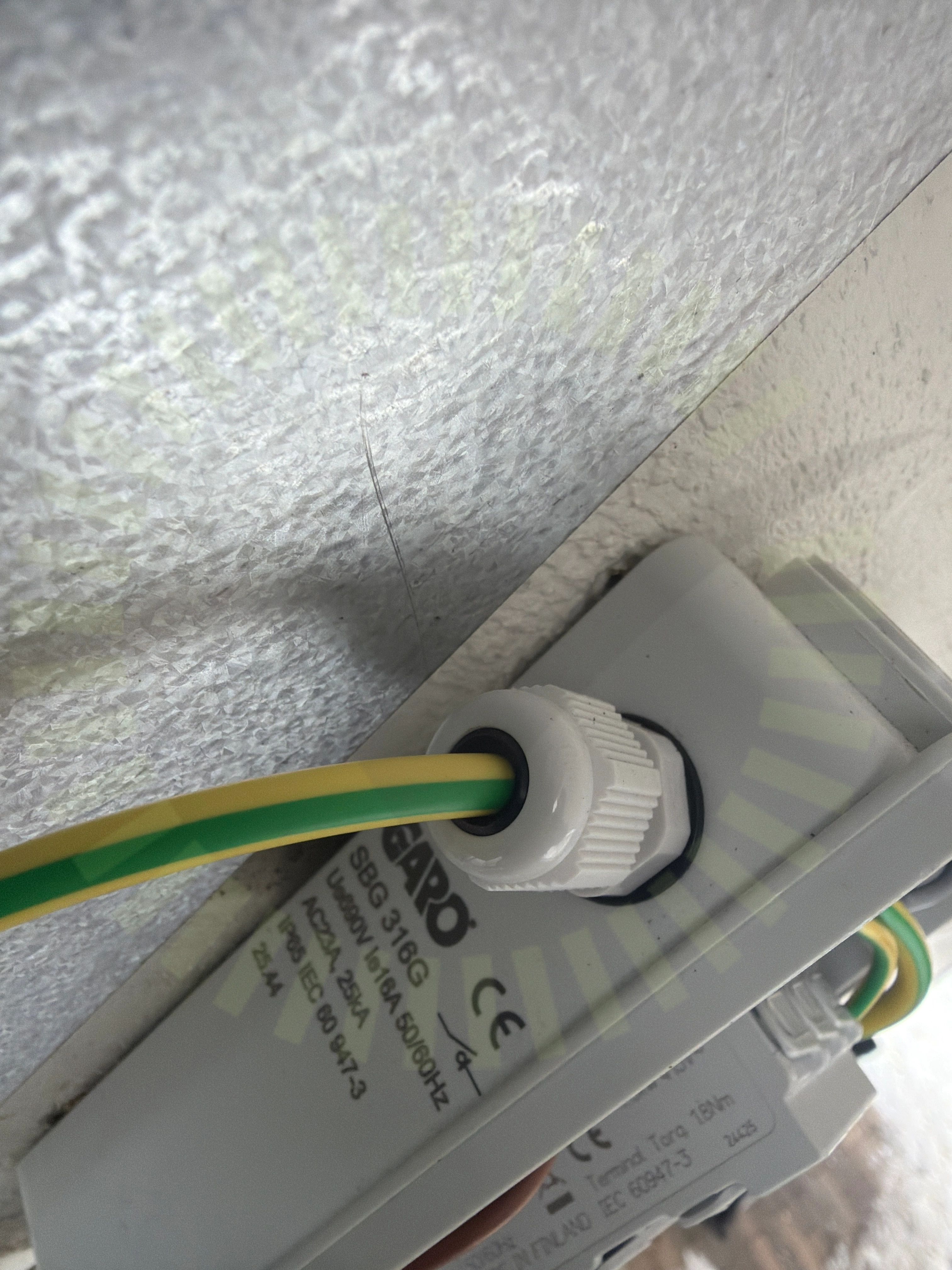

4.1 Kabelinföringar
Inte godkänd
Förskruvning håller inte om kablage. Går att röra in och ut.

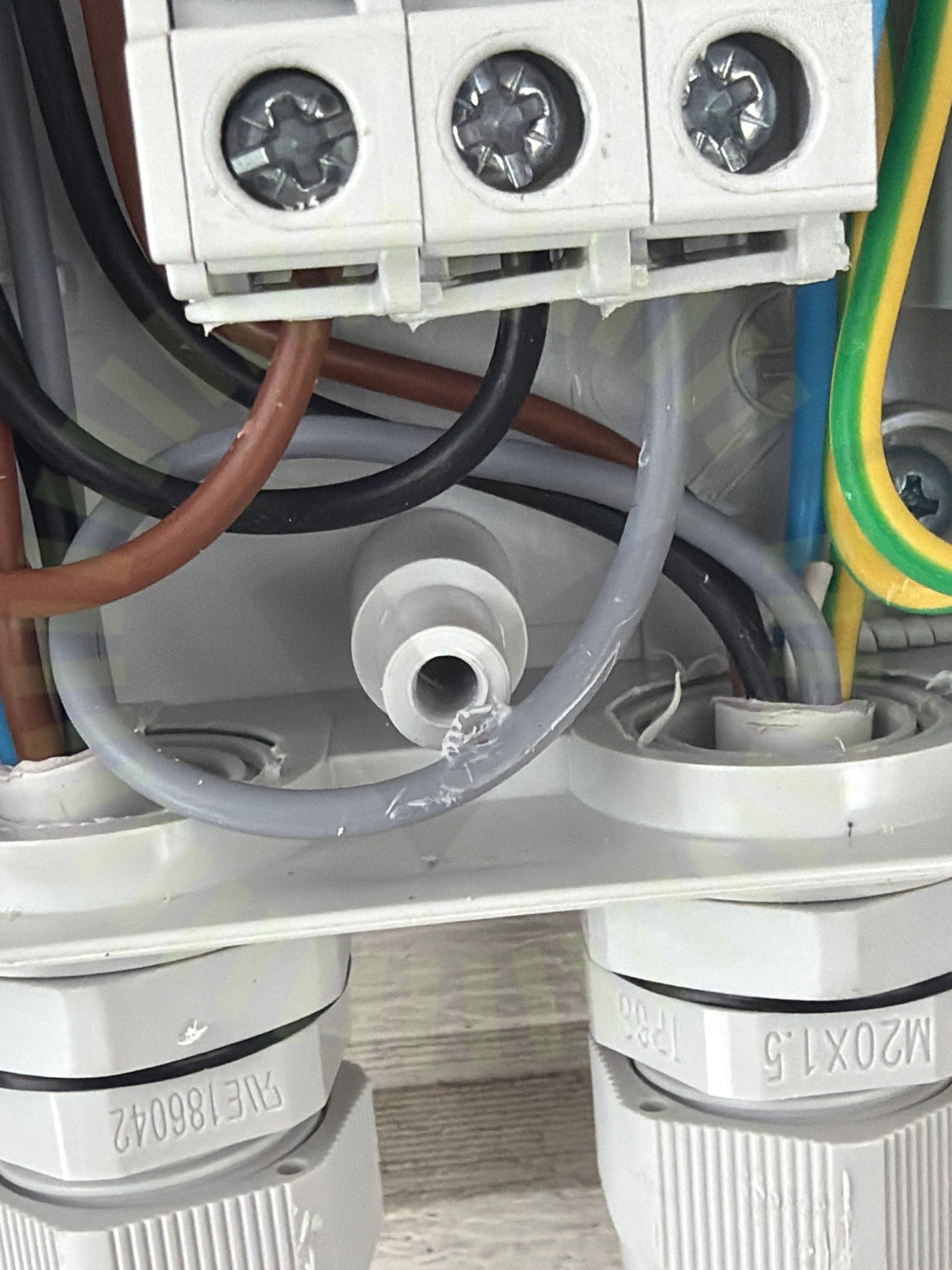

4.2 Skada vid brytare
Inte godkänd
Kabel klämd i kapslingens skruvhål.
Godkända kontrollpunkter
5/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Placering Säkerhetsbrytare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
1/19
Skador på panel
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
1/25

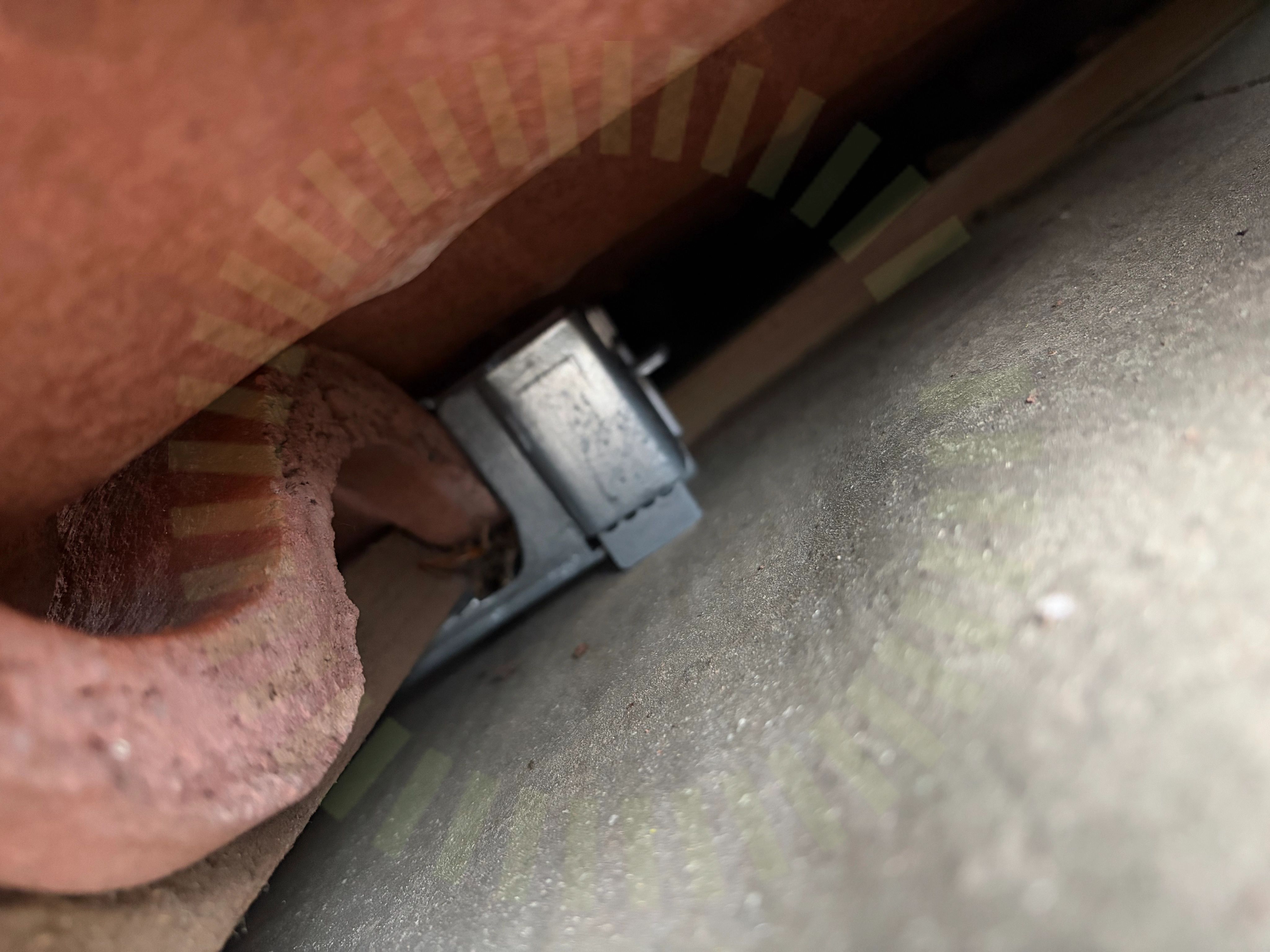

6.1 Bärläktens dimension
Inte godkänd
Fästets "ben" har inte brutits av när tjockleken av strö- och bärläkt är mindre än 46mm.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 2
Godkända kontrollpunkter
22/25
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
2/25
Blandning av infästningar
Skador
Tak 2: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
1/19
Skador på panel
Tak 2: Nordmount: Plåttak
Anmärkningar
1/18
8.1 Skenornas infästning
Inte godkänd
För få antal plåtskruv har använts. Bild från egenkontroll, inga fler skruvar sågs på plats, bild ej möjligt med paneler monterade.
Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 2
Godkända kontrollpunkter
16/18
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Krav på tak
Mittklämmor
Skenans utstick för klämma
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/18
Skador
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35

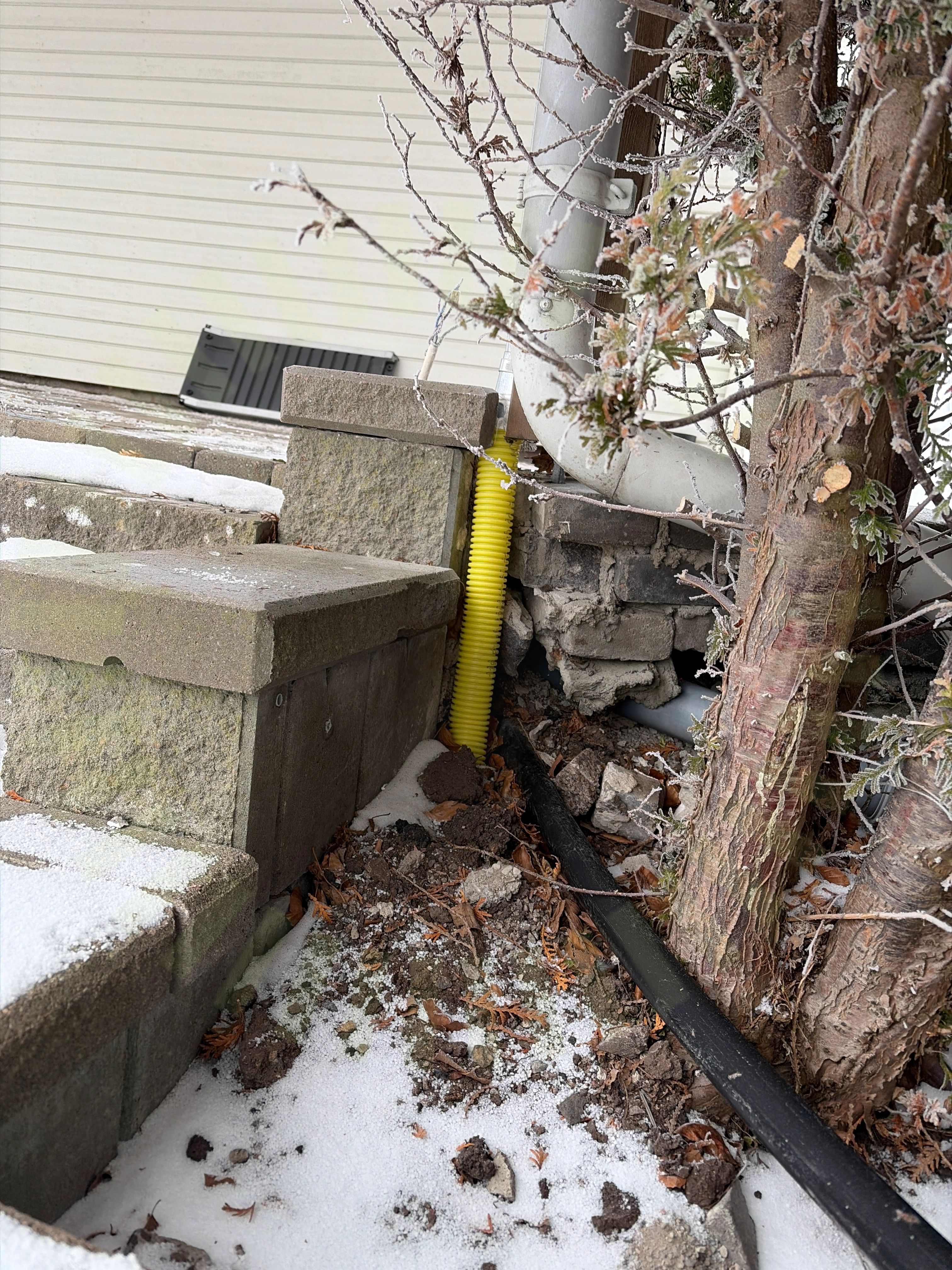

10.1 Väderbeständigt material
Inte godkänd
Gul markslang skall förläggas under mark och kommer med tiden att vittra sönder.
Godkända kontrollpunkter
31/35
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
3/35
DC Max Spänning
DC Min Spänning
Förskruvning
