1.1 Mätprotokoll DC
Inte godkändEnbart en sträng vid växelriktaren. Mätning visar två strängar på 12 och 13 paneler.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.3
Installation genom
Svea Solar
Datum
17 april 2023
Ort
Löddeköpinge, Skåne län
87% godkända13% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
MontagesystemWasi: Falsad plåt
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
7/27

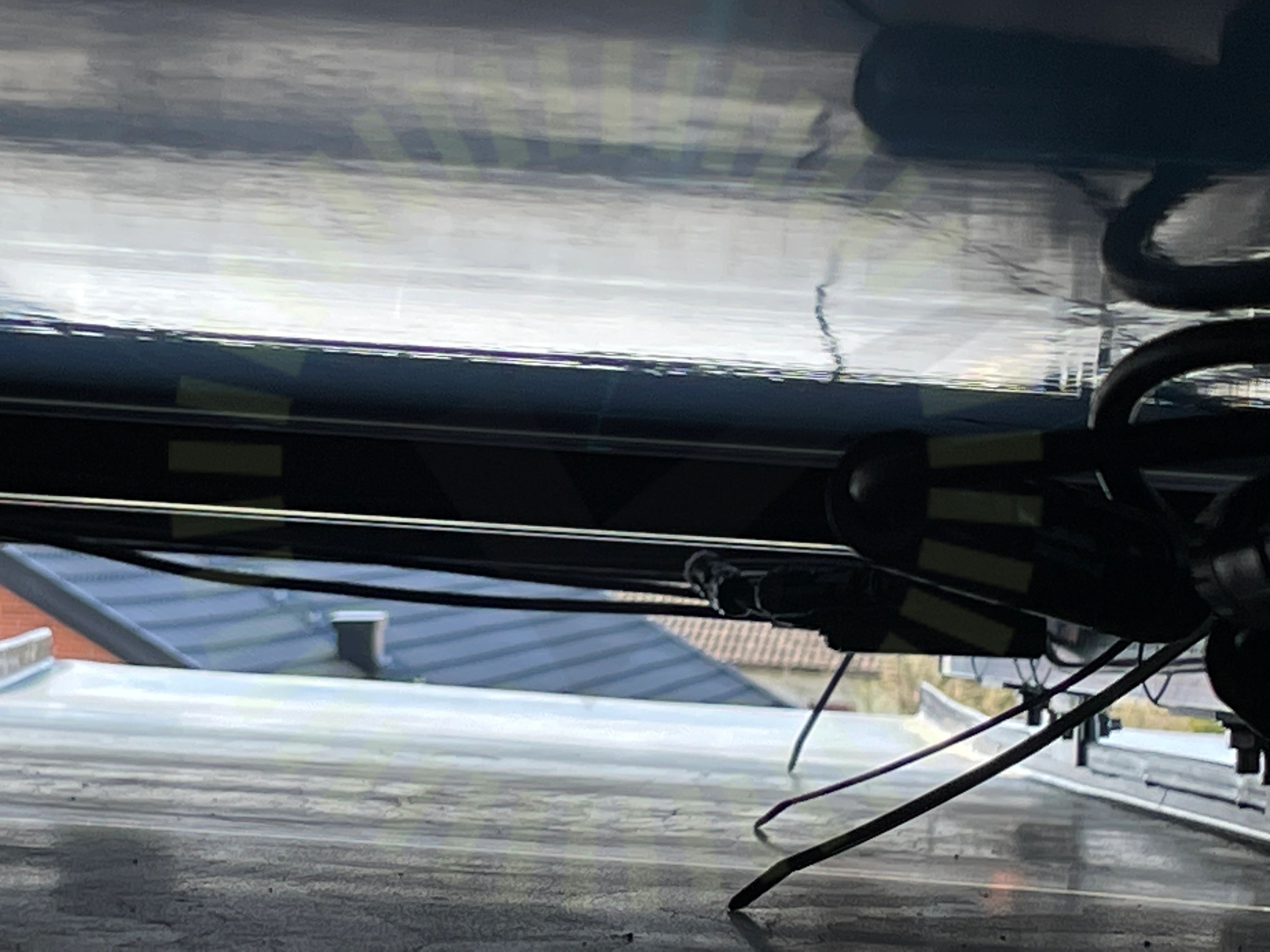

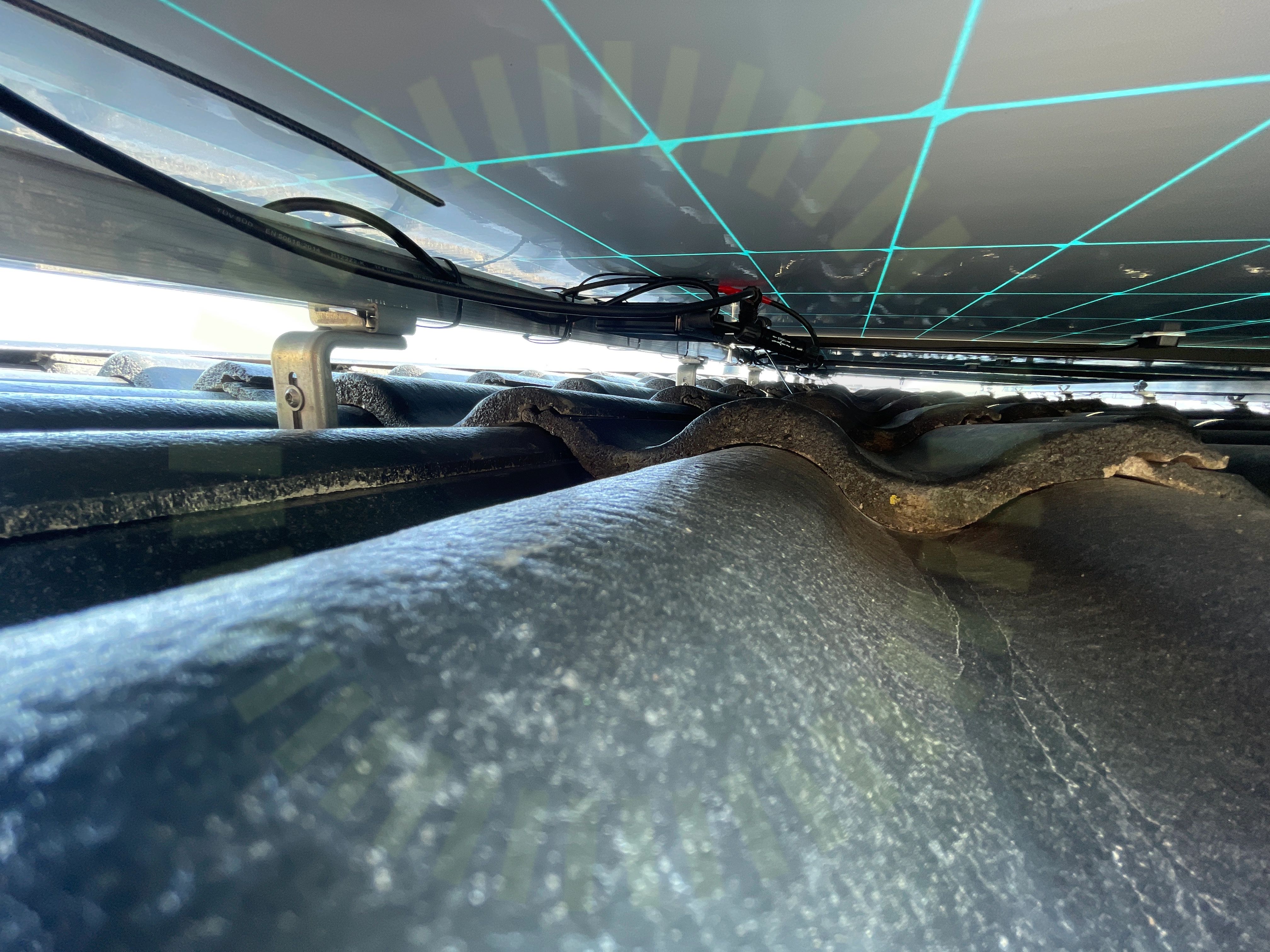

2.1 Kabeluppfästning
Inte godkändKablage hänger lång sträcka utan uppfästning.
SS 436 40 00 (712.521.101 och 522.8.4)
2.2 Takgenomföring
Inte godkändTakgenomföring ej fackmässigt utförd.

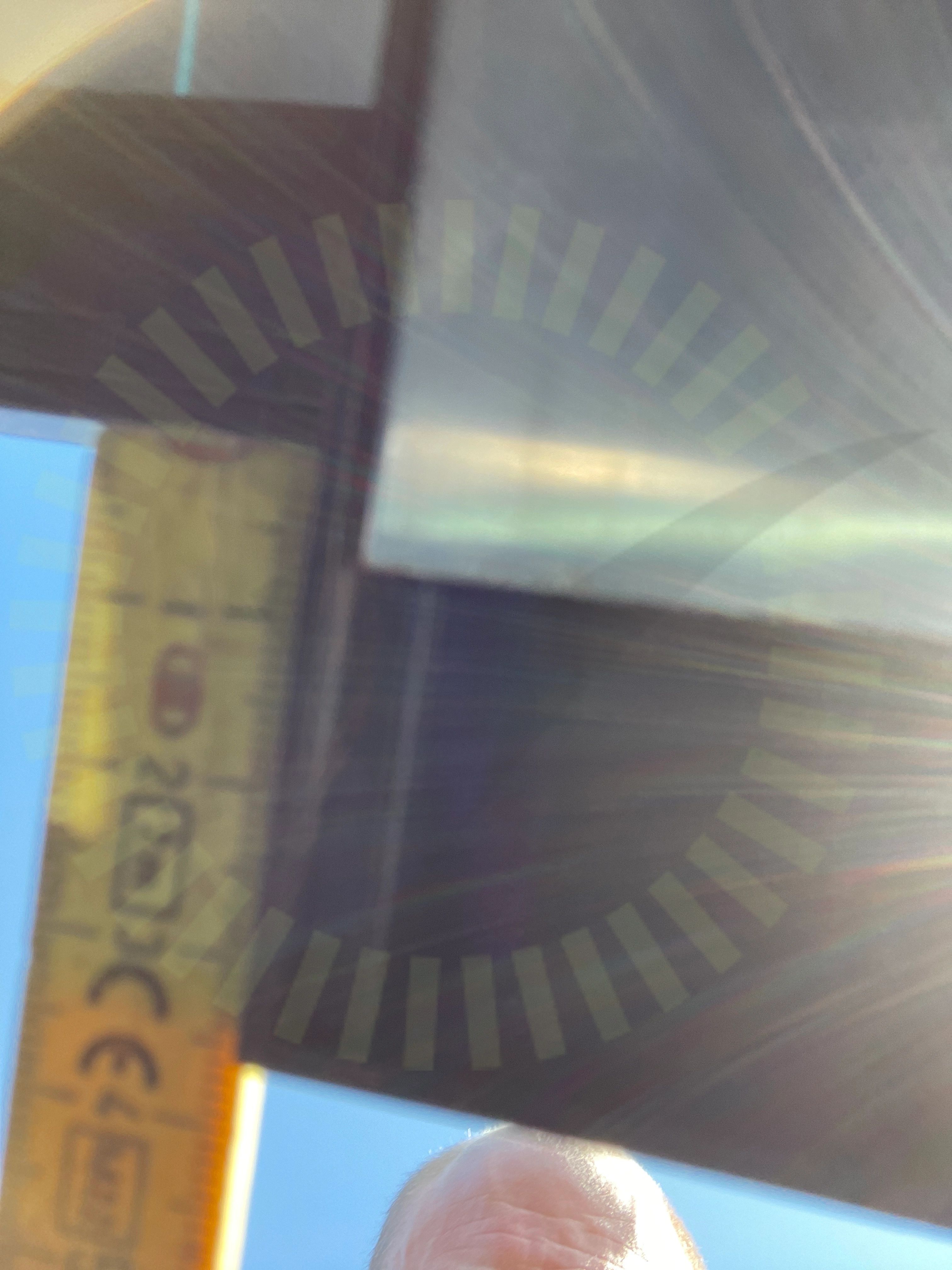

2.3 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panel. Ska vara mellan 20-35 mm, uppmätt mått ca 7 mm
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

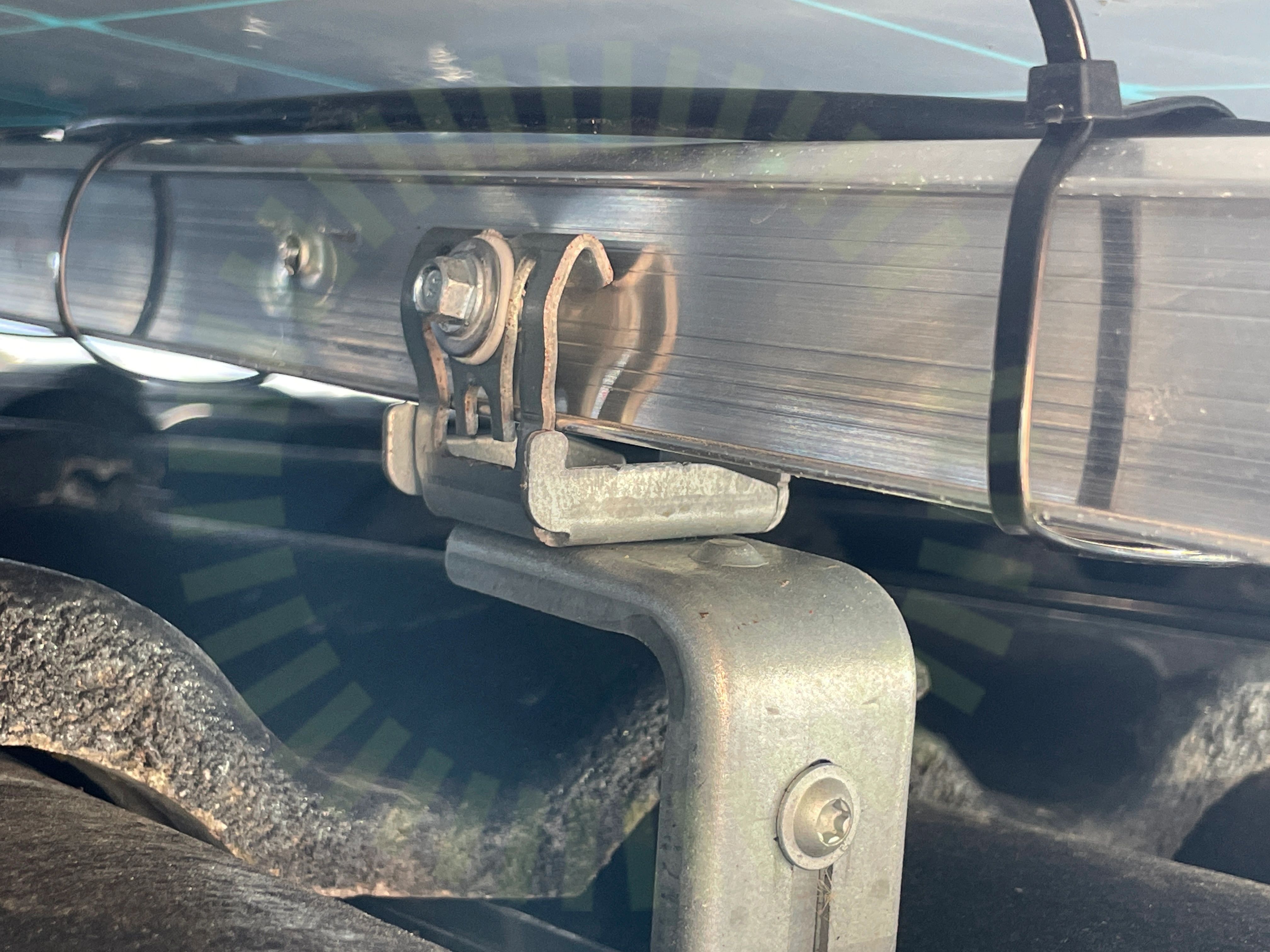

2.4 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Gafflar måste ligga mot skenan även om den är skruvad.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
2.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas
Tillverkarens montageanvisningar

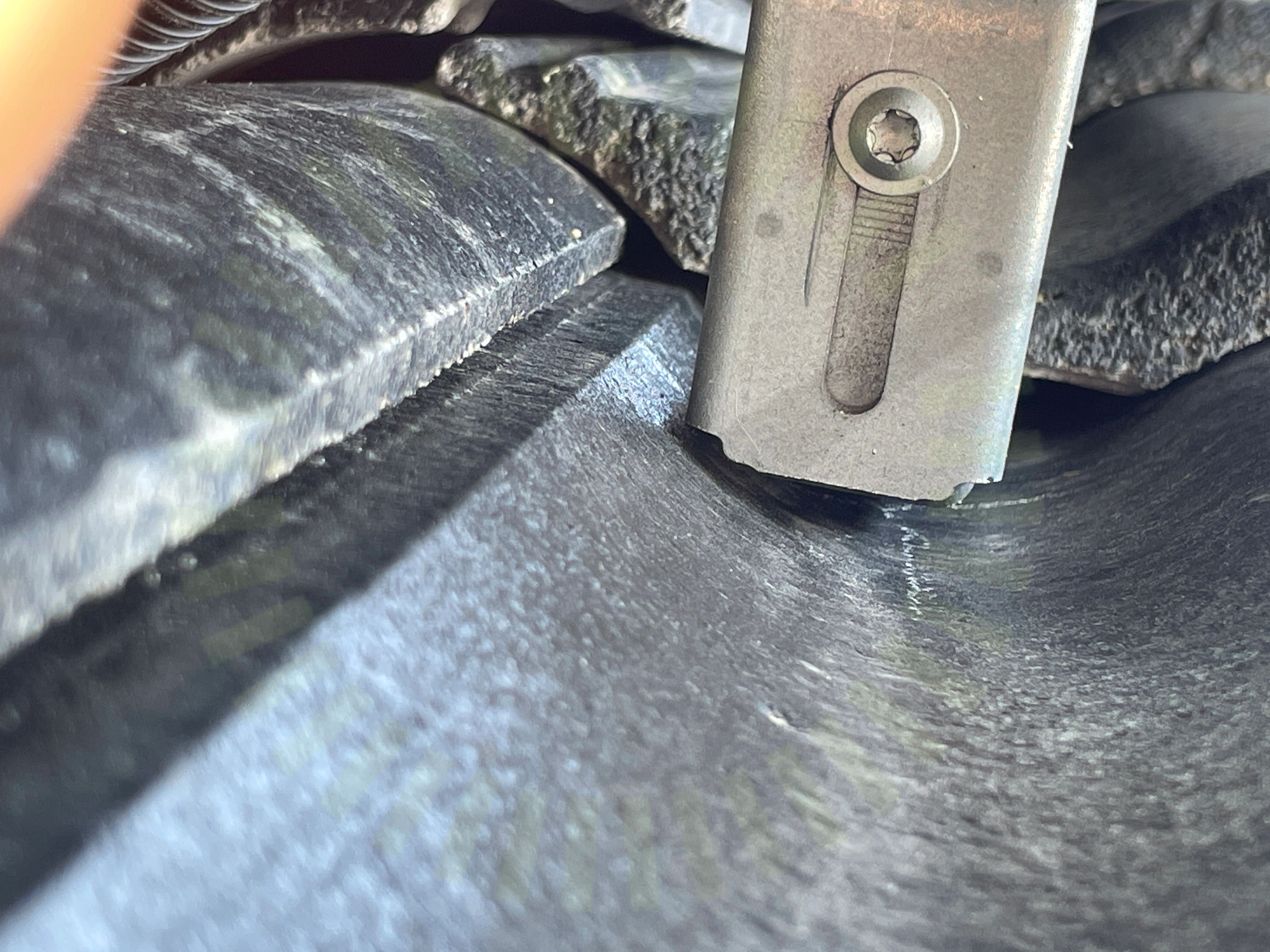

2.6 Underliggande takpanna
Inte godkändGlipa mellan krok och underliggande takpanna. Montage ej utfört enligt tillverkarens anvisningar.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17
2.7 Takkrokarnas CC
Inte godkändLastberäkning saknas, uppmätt mått mellan krokar 700 mm
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/27DC kabel förläggningFrämmande materialFörstärkningsskruvKlämmans dräneringshålKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
1/17

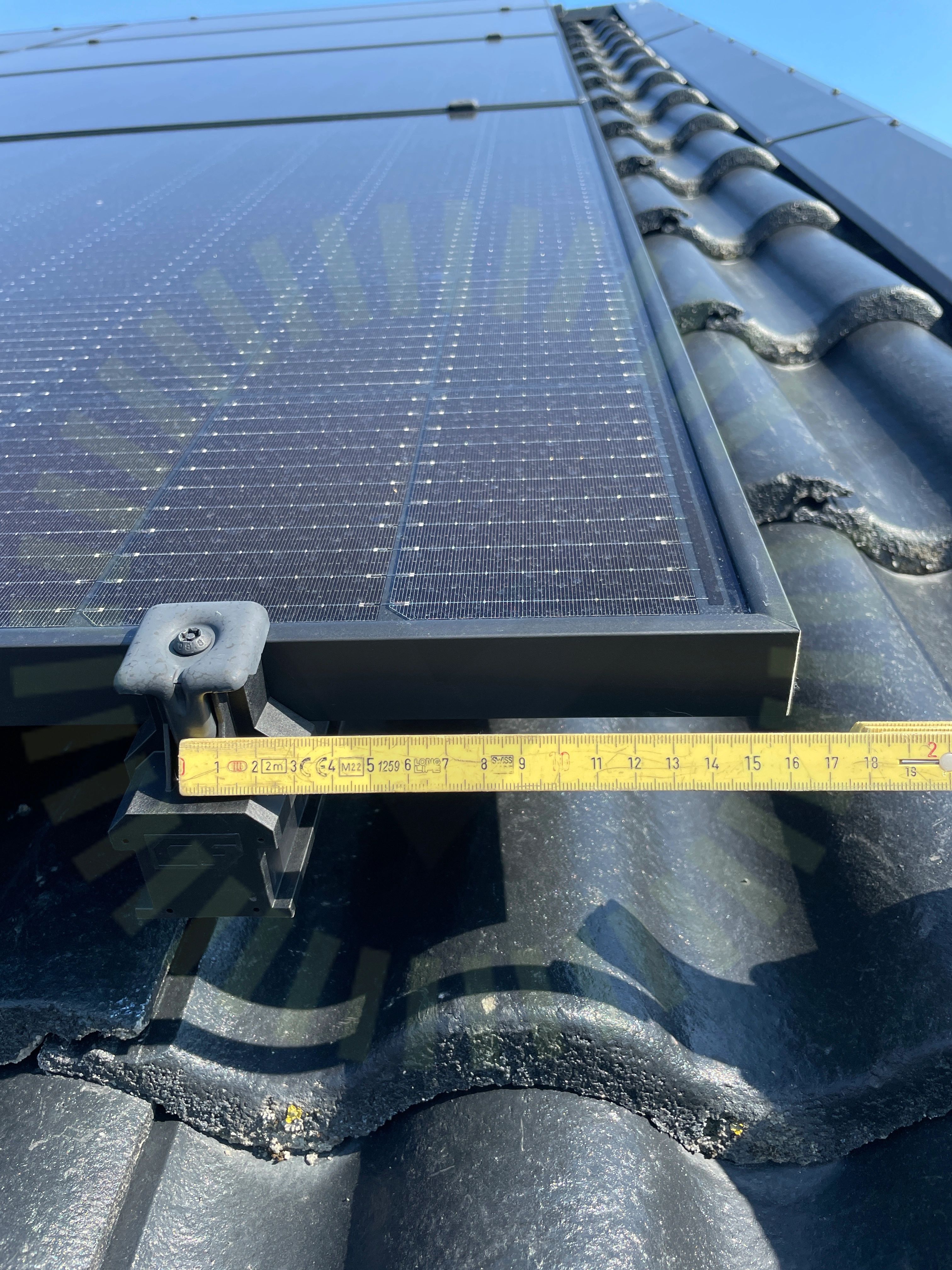

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Godkända kontrollpunkter
16/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

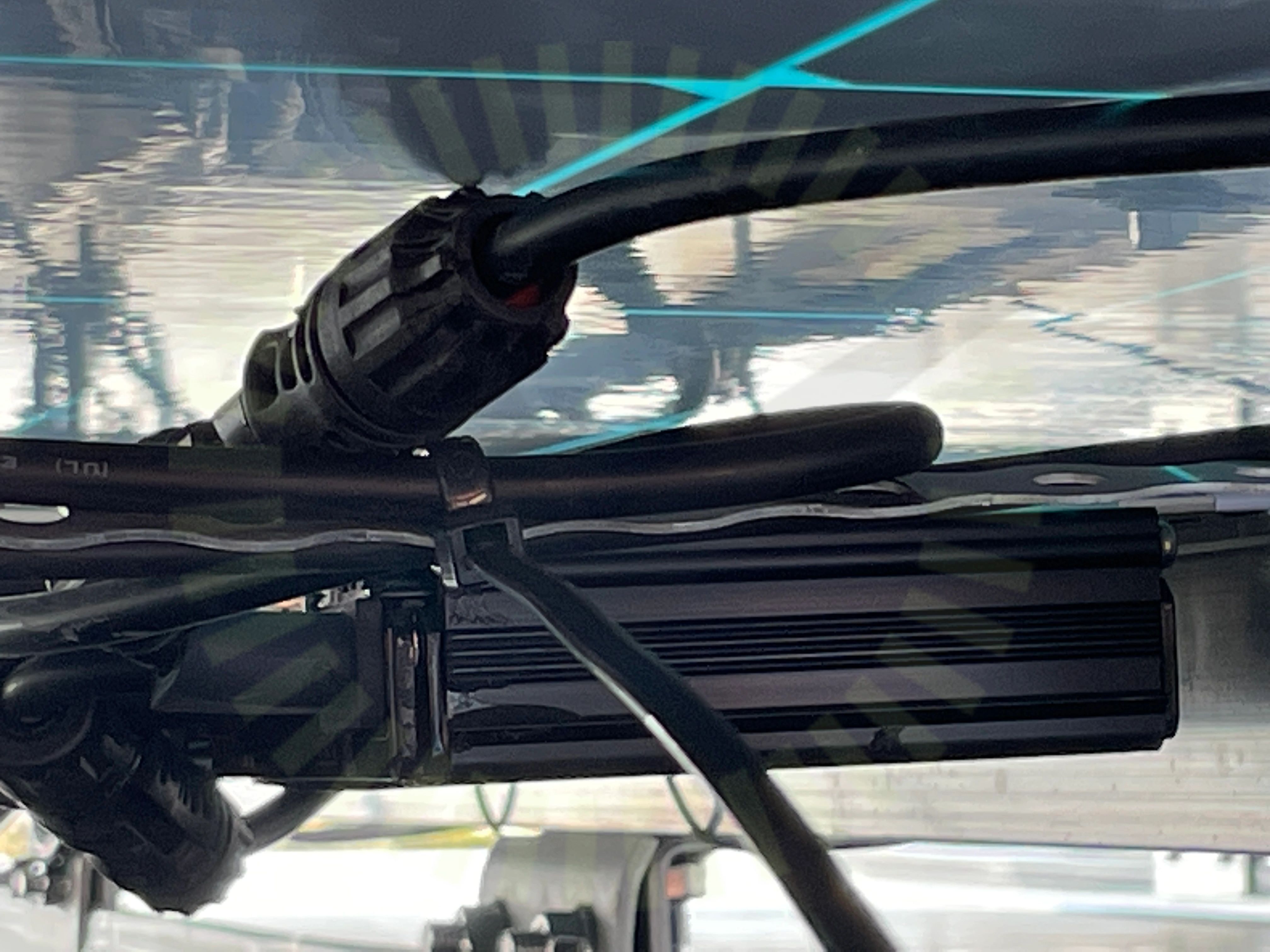

4.1 Dragavlastade
Inte godkändKablage har snäv böj ut från utgångar på optimerare
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Tak 2, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
1/17
5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 240mm. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Godkända kontrollpunkter
16/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 2, SolarEdge: S-Serie
Anmärkningar
1/5

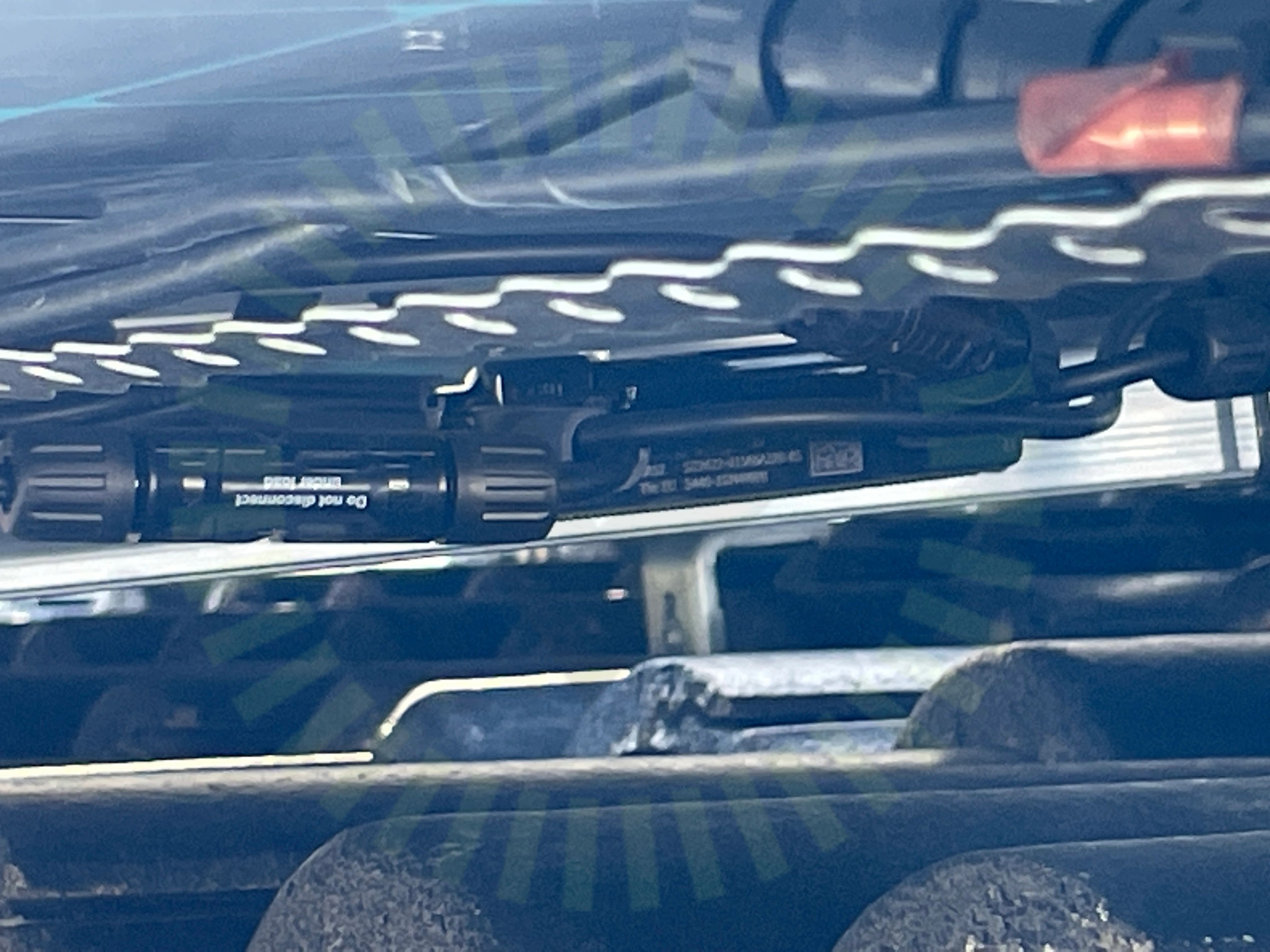

6.1 Dragavlastade
Inte godkändSnäva böjar på kablage ut från optimerare
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Tak 2, Wasi: Falsad plåt
Anmärkningar
4/177.1 CC mått Infästning
Inte godkändLastberäkning saknas uppmätt mått mellan infästningar 600mm
7.2 Kabeluppfästning
Inte godkändHängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)
7.3 Snö- och Vindlastberäkning
Inte godkändLastberäkningen saknas
7.4 Termisk brytpunkt
Inte godkändLastberäkning saknas. Längsta sammanhängande skena uppmätt mått: 2300mm
Godkända kontrollpunkter
13/17DC kabel förläggningFrämmande materialInfästningarnas kontaktKorrekt falsMittklämmorPlaceringShimsSkadorSkenornas infästningSkenornas överhängTakgenomföringVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/27

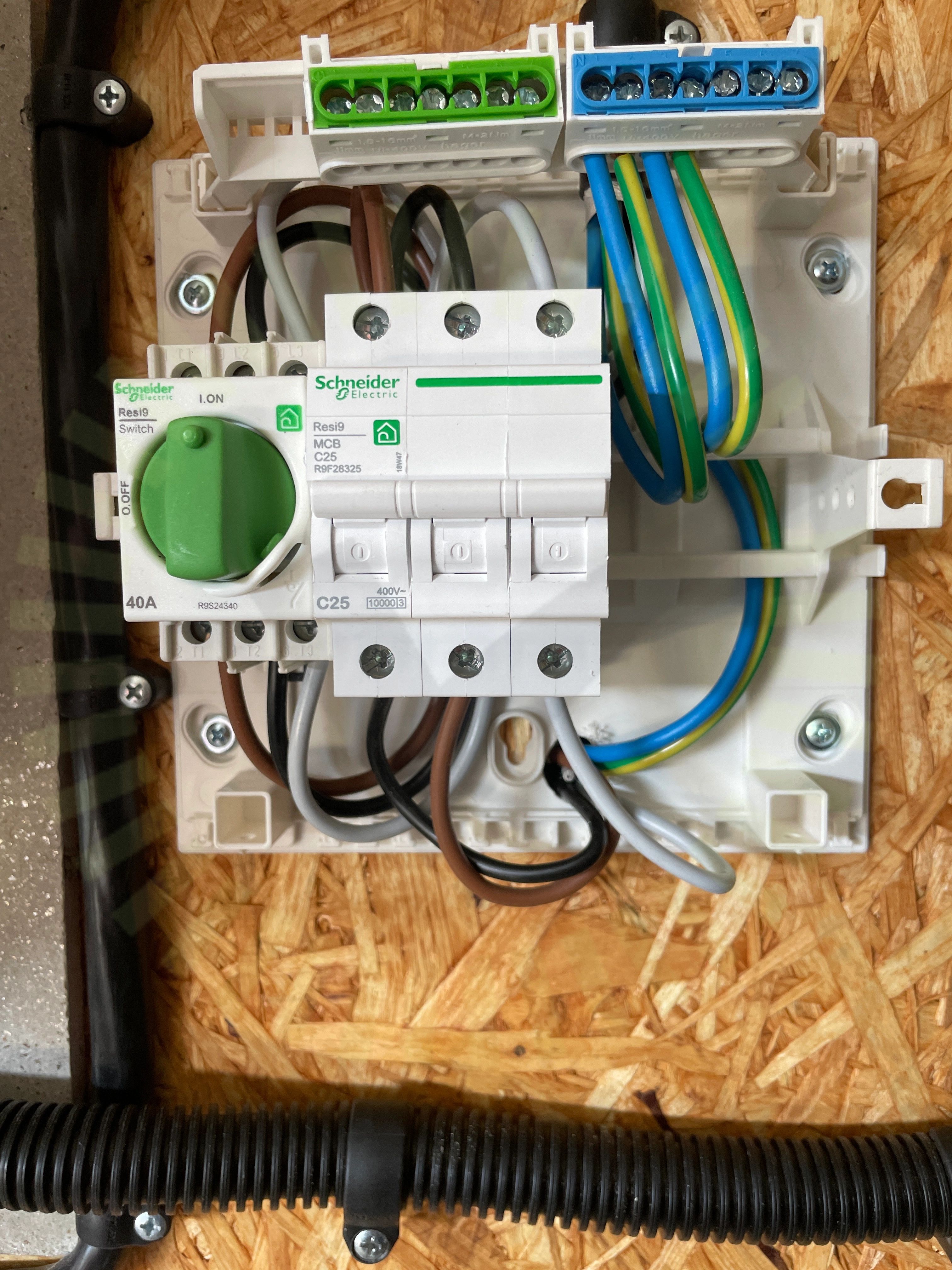

9.1 AC Anslutning Växelriktare
Inte godkändAnsluten med felaktig fasföljd
Godkända kontrollpunkter
26/27AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
