Besiktningsrapport
9.6
Installation genom
Svea Solar
Datum
13 februari 2024
Ort
Grisslehamn, Stockholms län
Kabeluppfästning
Dragavlastade
Avstånd till havet
Kontaktdon
95% godkända
5% ej godkända
Om installationen
Paneler
JA Solar: JAM54S30 xxx/GR
Optimerare
SolarEdge: S-Serie
Montagesystem
CC90 UNUM Plåttak
Växelriktare
SolarEdge: SE12.5K-SE20K
Tillbehör
Undercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, CC90 UNUM Plåttak
Anmärkningar
1/17
2.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
16/17
CC mått
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Panelmått
Skador
Skenans utstick för klämma
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor
Tak 1, JA Solar: JAM54S30 xxx/GR
Anmärkningar
2/16

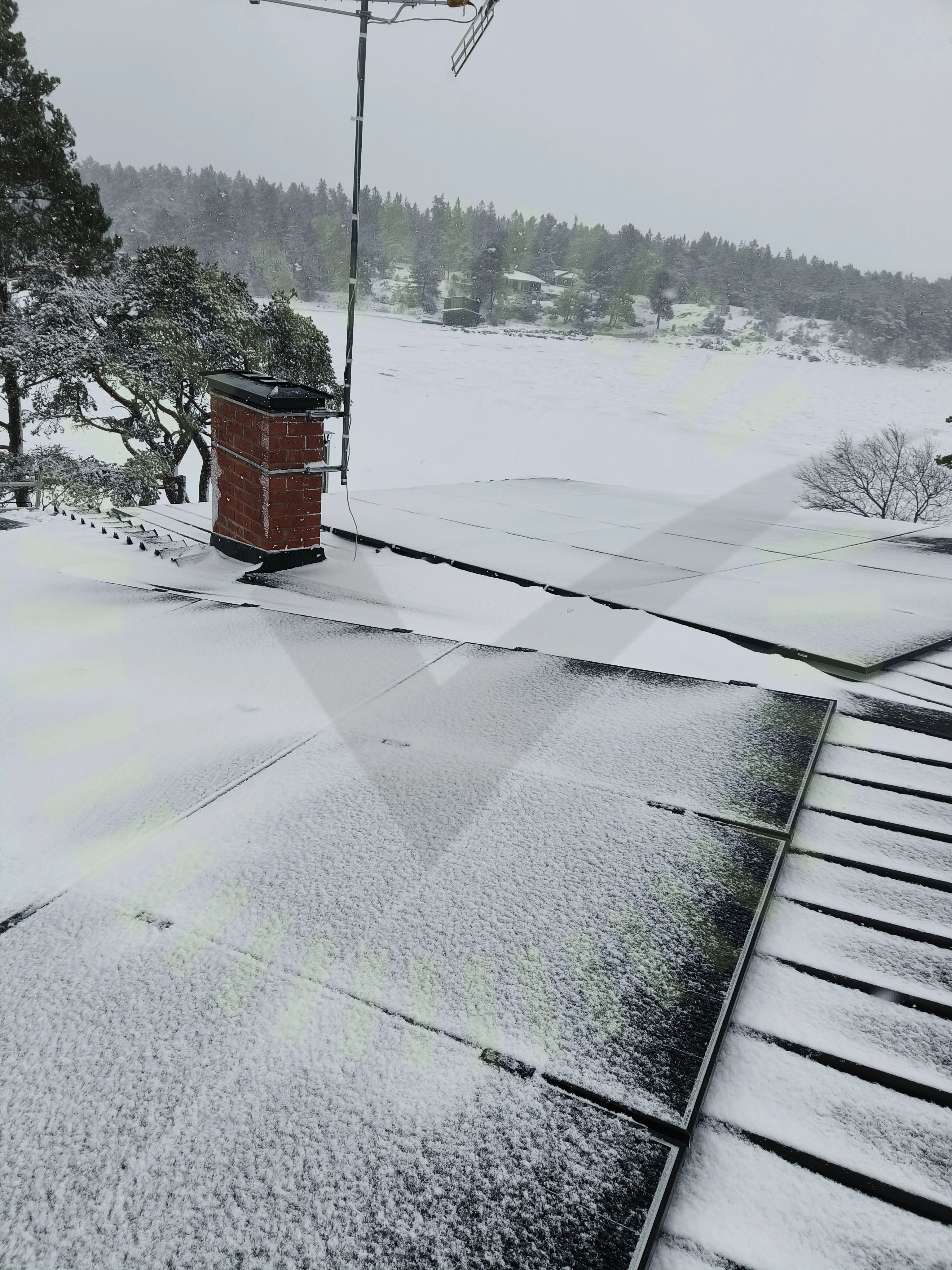

3.1 Avstånd till havet
Inte godkänd
Panelerna är monterade närmare havet än vad tillverkaren anger som tillåtet.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 4

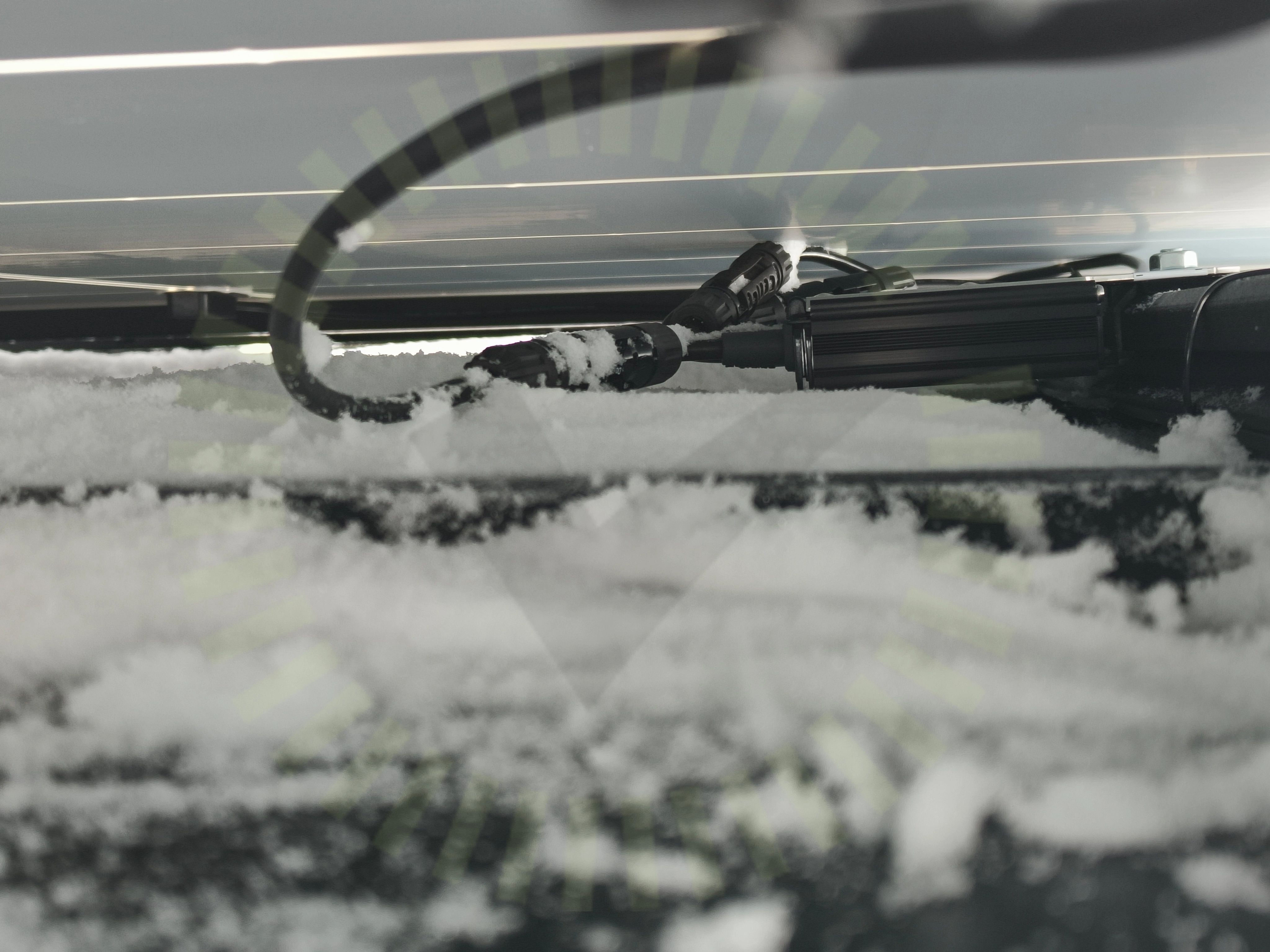

3.2 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.
Godkända kontrollpunkter
14/16
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

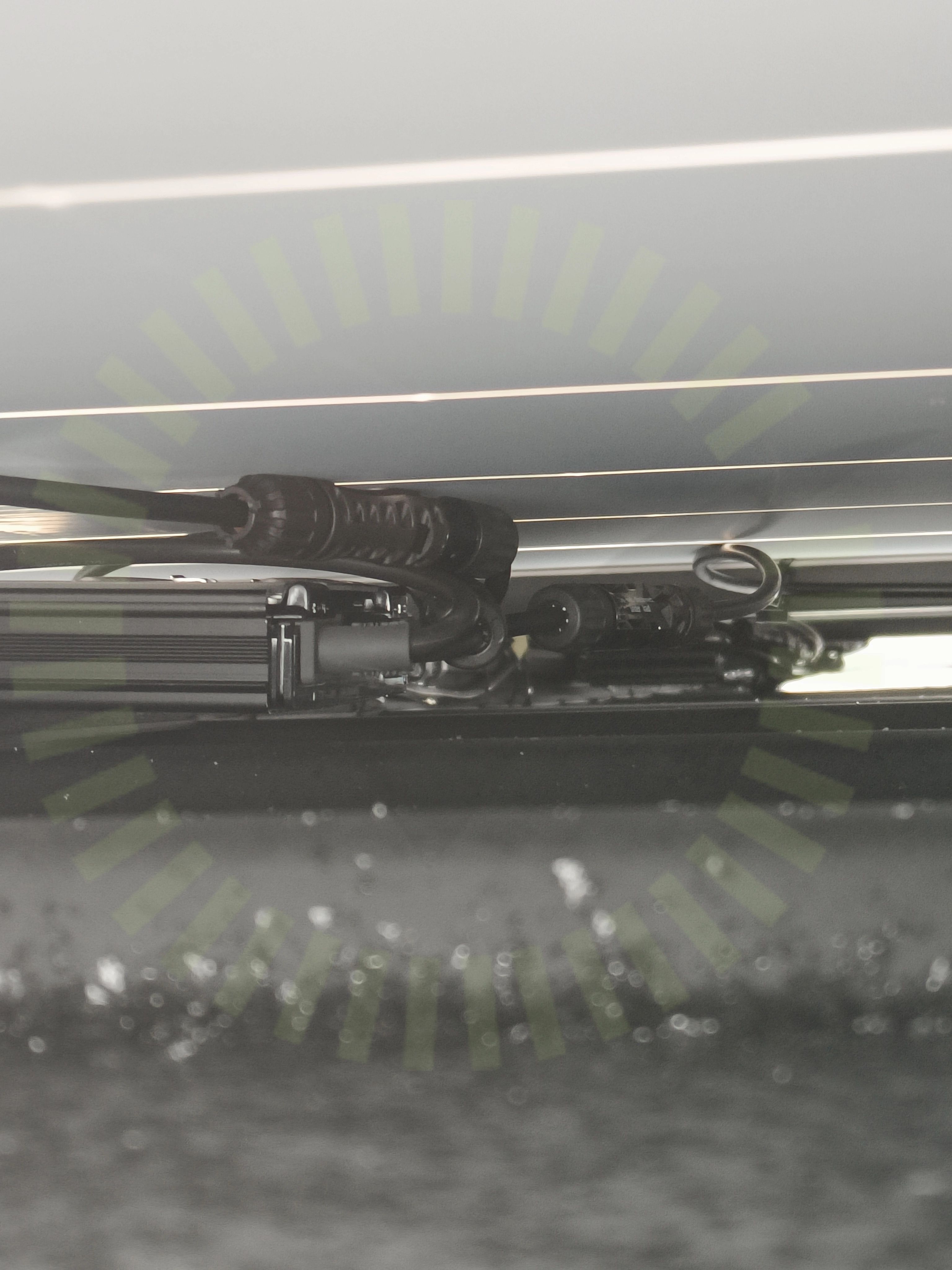

4.1 Dragavlastade
Inte godkänd
Kablage har för skarp böjradie från optimerarnas utgångar.
Godkända kontrollpunkter
4/5
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/32
7.1 Avstånd till havet
Inte godkänd
Växelriktare monterad för nära havet.
SolarEdge: SE3K-10K Manual, Sida 25
Godkända kontrollpunkter
31/32
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Fastsäkring av växelriktare
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Tätningsinsats
Vinkel
Väderbeständigt material
Växelriktarens IP klassning
Växelriktarens kontakter
