Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

1KOMMA5°

Datum

2 februari 2023

Ort

Tanumshede, Västra Götalands län
Fästens placering
Kabeluppfästning
Varning för likspänning
85% godkända15% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail
MontagesystemMAFI: Roof Tile Bracket
VäxelriktareSolarEdge: SE3K-10K
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/12
Fästens placering

1.1 Fästens placering

Inte godkänd

För kort avstånd på panelfästen

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.
Höjdskillnad

1.2 Höjdskillnad

Rekommendation

Nivå skillnad på panelerna

Godkända kontrollpunkter

10/12
DragavlastadeDräneringshålFästenas överlappningFörbindelse av kontakterFöremål BakstyckeKlämmornas storlekMellanrumSkadorSkuggaSträngförläggning

Tak 1, K2: SingleRail

Anmärkningar

1/6

2.1 Skenornas överhäng

Inte godkänd

Blandat montagesystem - Uppmätt 43cm.

Godkända kontrollpunkter

5/6
MittklämmorSkenornas infästningSkenskarvTermisk brytpunktÄndklämmor

Tak 1, MAFI: Roof Tile Bracket

Anmärkningar

4/13

3.1 Främmande material

Inte godkänd

Blandade montagesystem.

3.2 CC mått

Inte godkänd

Blandat montagesystem - (Infästning >130cm)

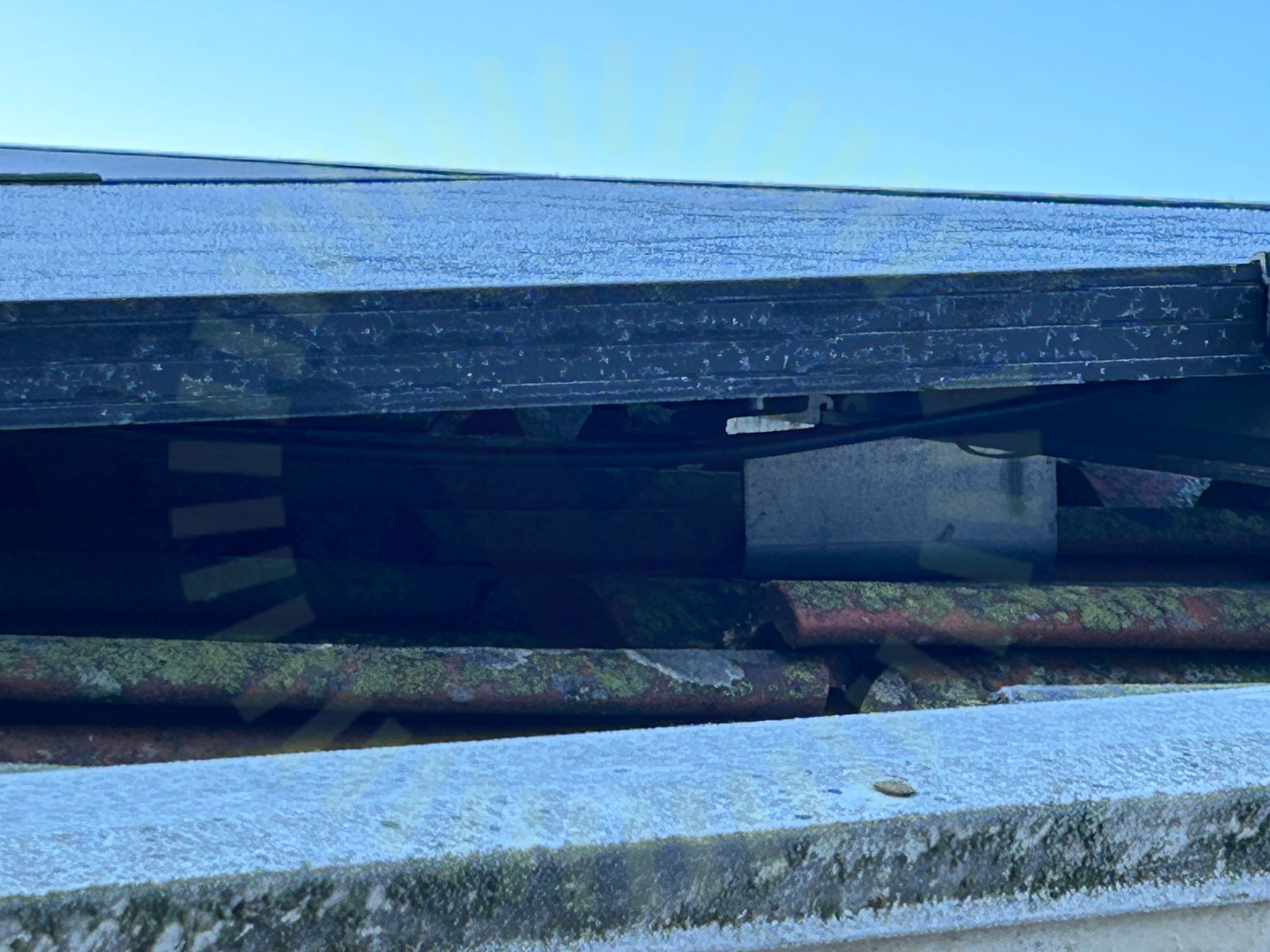

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

3.4 Snö- och Vindlastberäkning

Inte godkänd

Finns men avser andra takkrokar mot vad som står i beräkning

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/13
Infästning läktLäktens storlekMittklämmorShimsSkadorSkarp kantSkyddVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/4

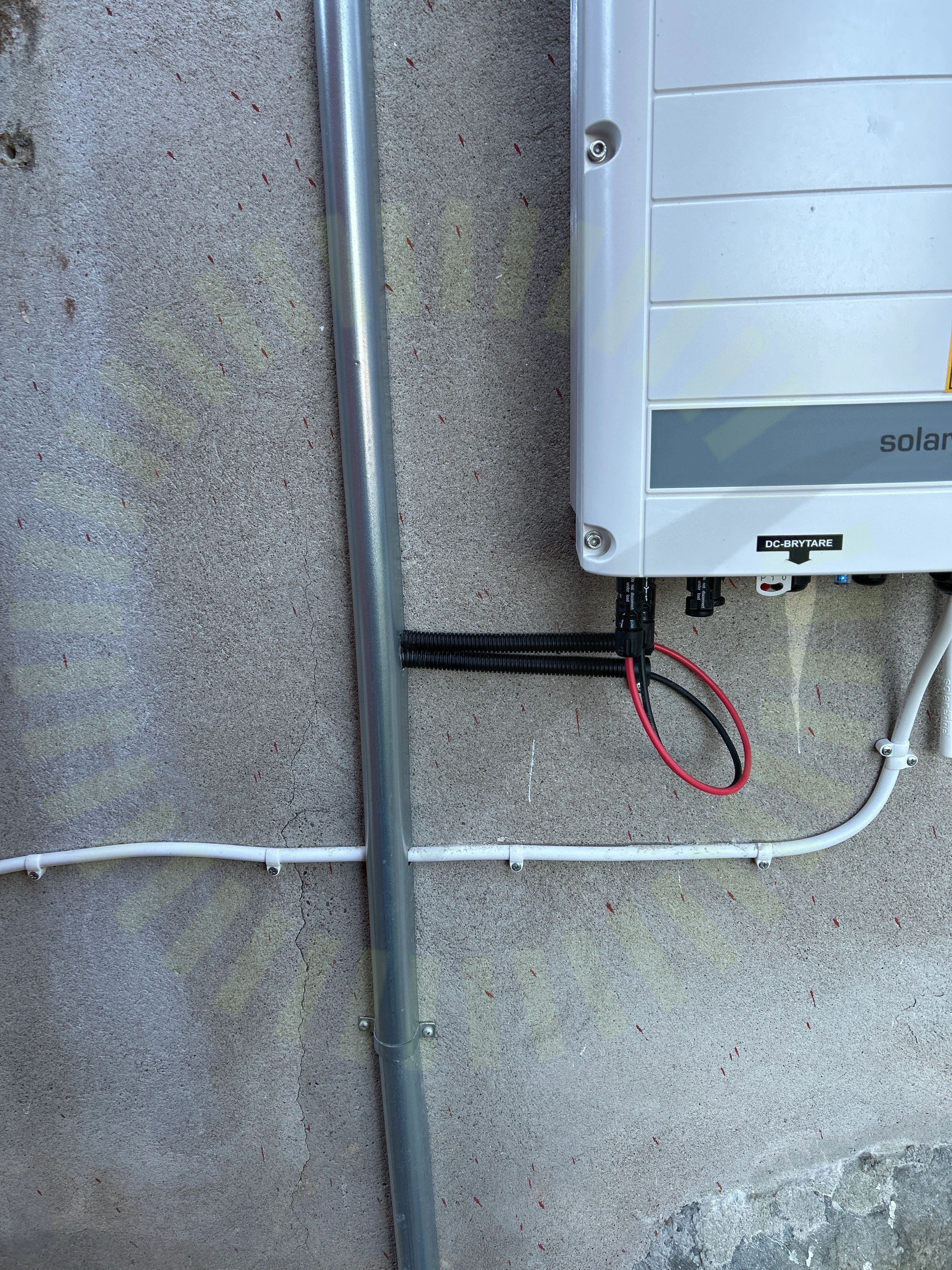

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Dekal saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/26

5.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.2 Strängschema

Inte godkänd

Strängschema finns ej

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

24/26
InfästningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringKabelKontakterLedare fastspändaMärkningSäkringUtrymmeVentilationVinkelVärmeutveckling
