Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

Sesol

Datum

27 januari 2023

Ort

Holm, Hallands län
Dragavlastade
Skarv
Kabeluppfästning
79% godkända21% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemWeland Stål: Plåttak
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

3/13
Dragavlastade

1.1 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

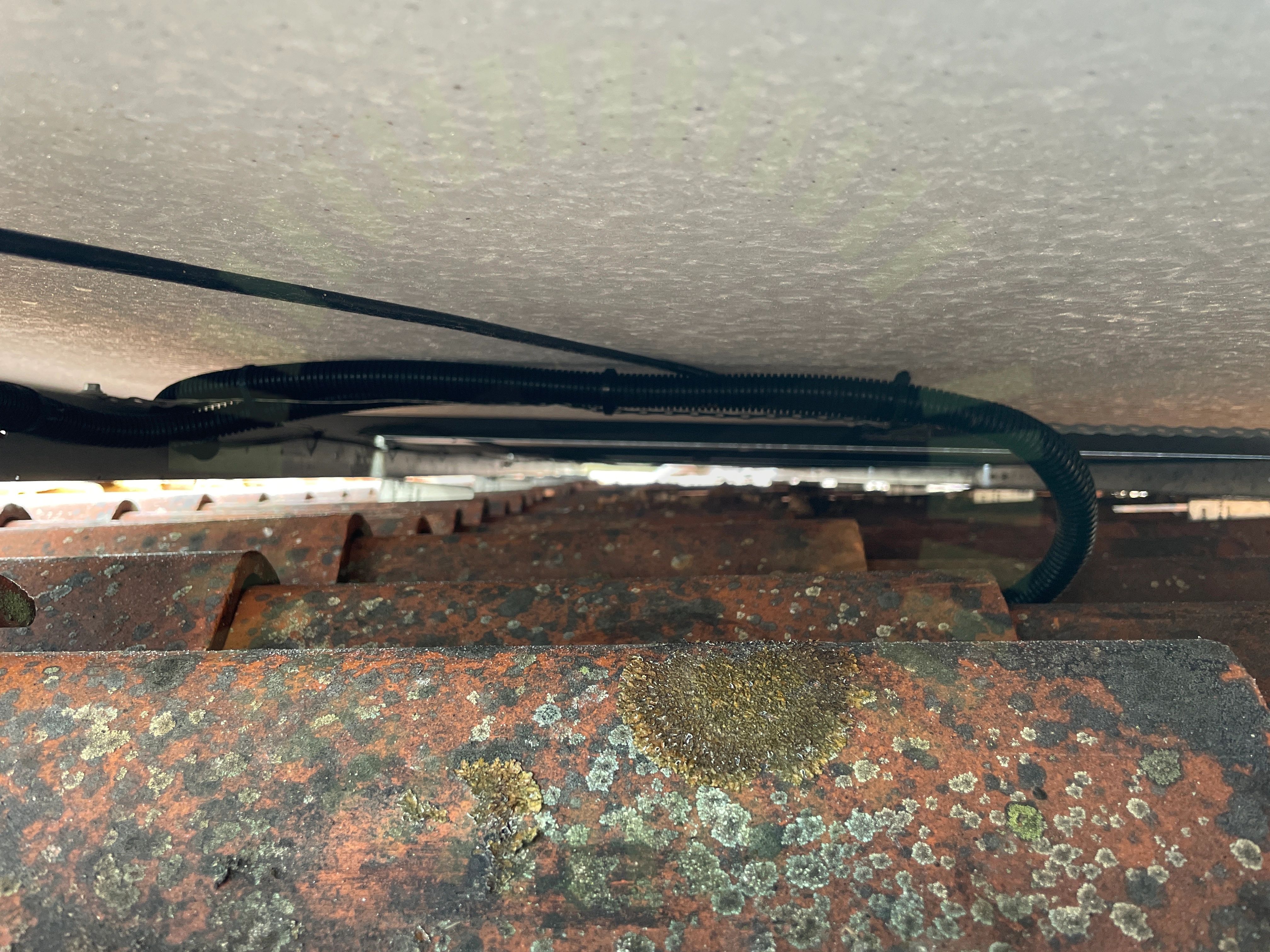

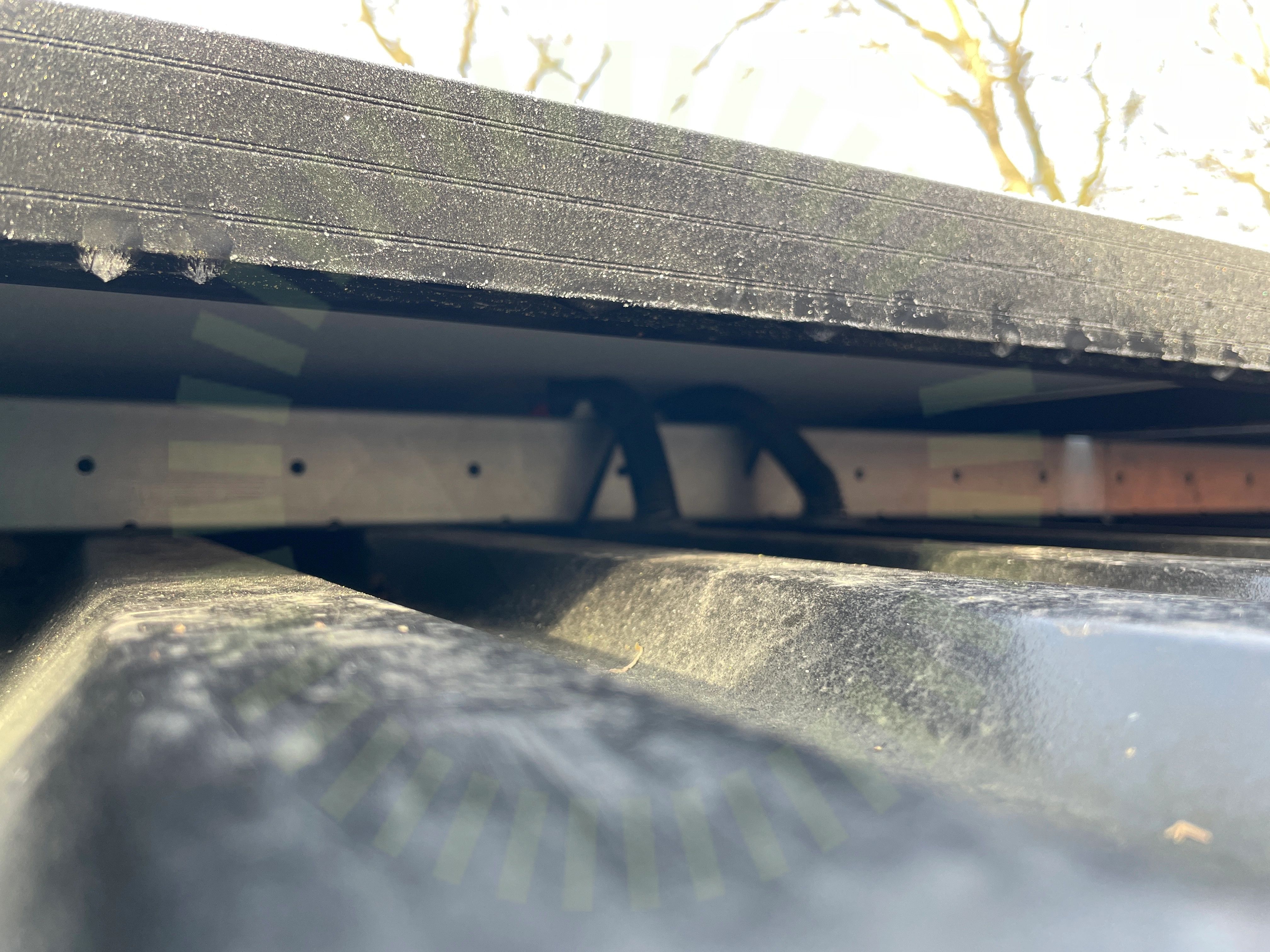

Föremål mot bakstycke

1.2 Föremål mot bakstycke

Inte godkänd

Slang ligger mellan skena och panelens baksida och skapar tryck på panel

Tillverkarens montageanvisningar

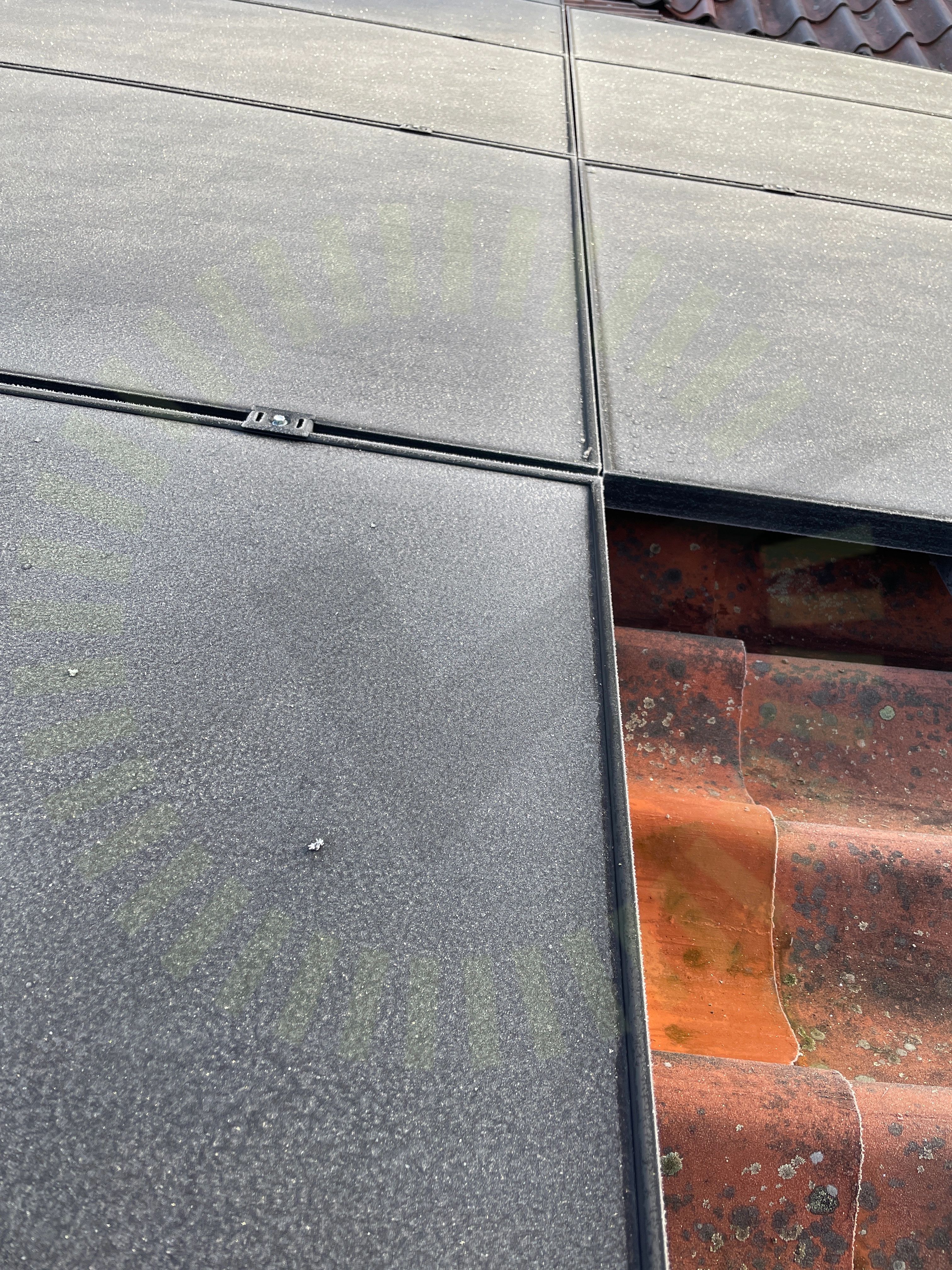

Mellanrum panelram

1.3 Mellanrum panelram

Inte godkänd

Paneler ligger för nära varandra

Tillverkarens anvisningar

Godkända kontrollpunkter

10/13
Avstånd till takDräneringshålFästenas placeringFästenas storlekFästenas överlappningFörbindelse av kontakterHöjdskillnadSkadorSkuggaSträngförläggning

Tak 1, Weland Stål: Plåttak

Anmärkningar

4/19

2.1 Infästning

Inte godkänd

Lastberäkning saknas uppmätt mått mellan infästningar ca200mm

MA5101 Sid 1 (1) | Version 4 - 220829

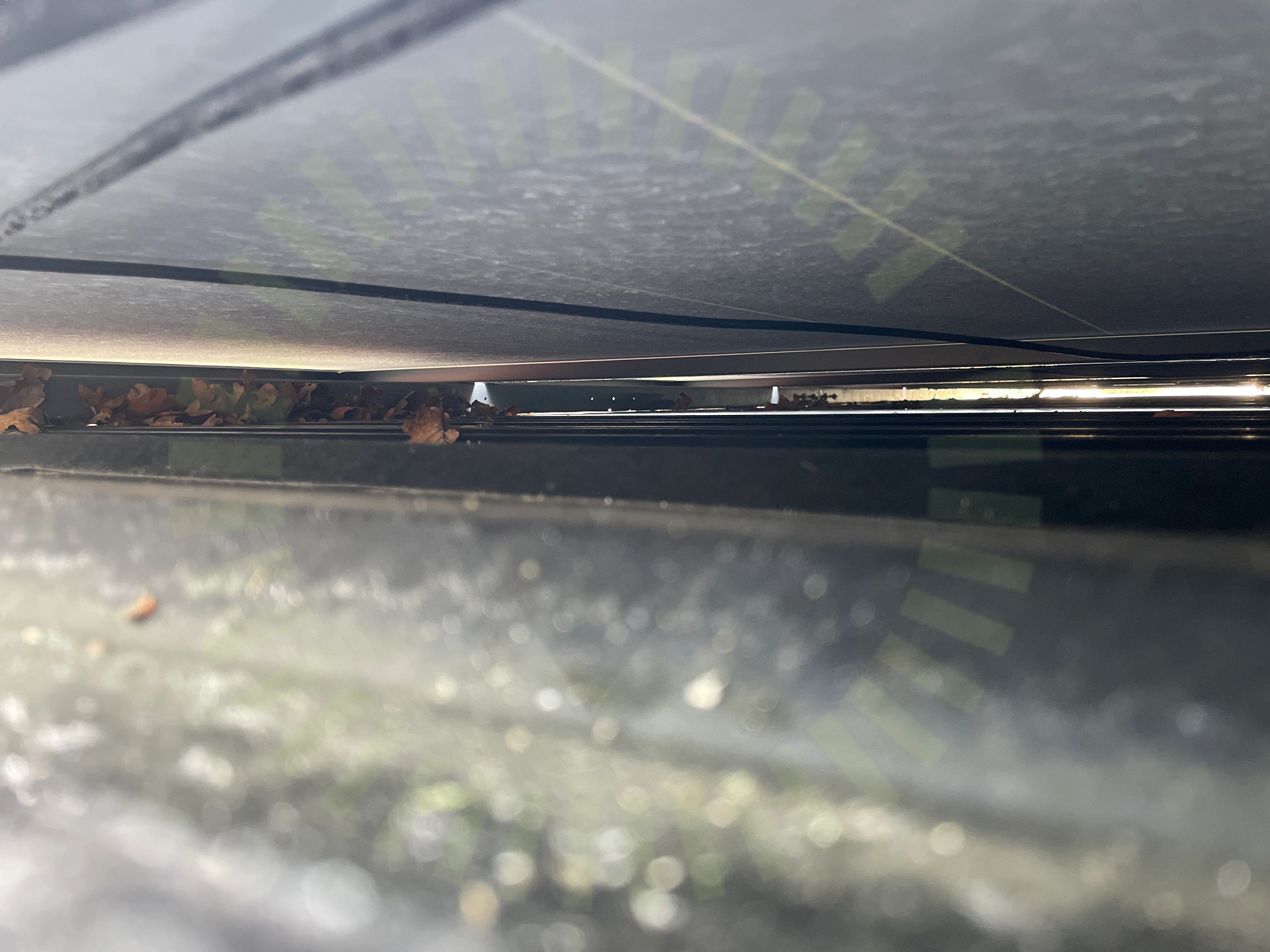

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Hårt dragna kablar utan fästpunkt på en längre sträcka

SS 436 40 00 (712.521.101 och 522.8.4)

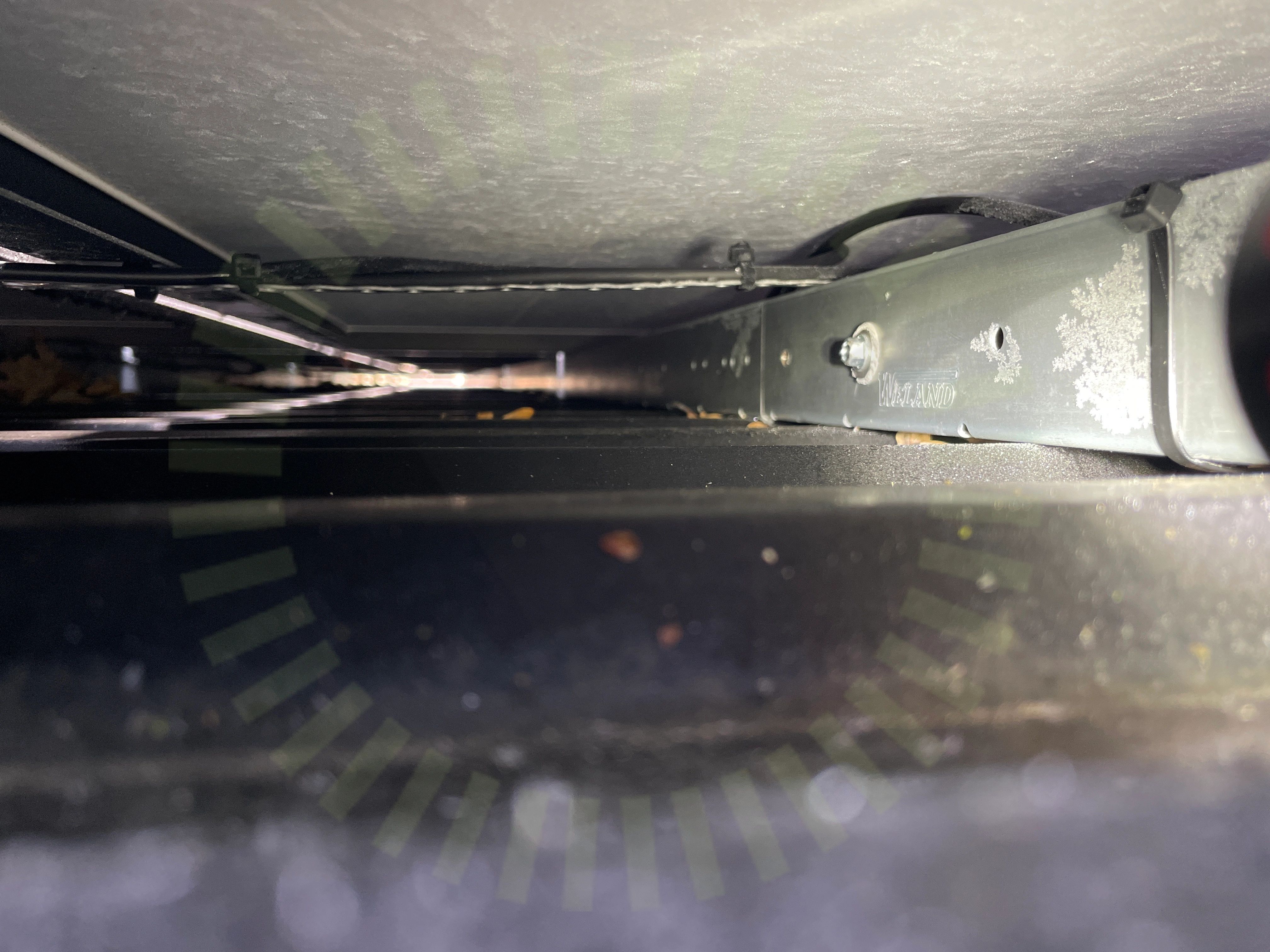

Skarv

2.3 Skarv

Inte godkänd

Skenskarv ej monterad enligt tillverkarens anvisningar, saknar skruv

MA5101 Sid 1 (1) | Version 4 - 221219

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas uppmätt mått mellan skenor 1200mm

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/19
Använd skruvFrämmande materialInfästning skenaMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkyddTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Tak 2, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

4/13
Dragavlastade

3.1 Dragavlastade

Inte godkänd

Hårt dragna kablar ut från panel, påverkar dragavlastningen

SS 436 40 00 (522.8.3)
Föremål mot bakstycke

3.2 Föremål mot bakstycke

Inte godkänd

Slang ligger och trycker mot panelens baksida

Tillverkarens montageanvisningar

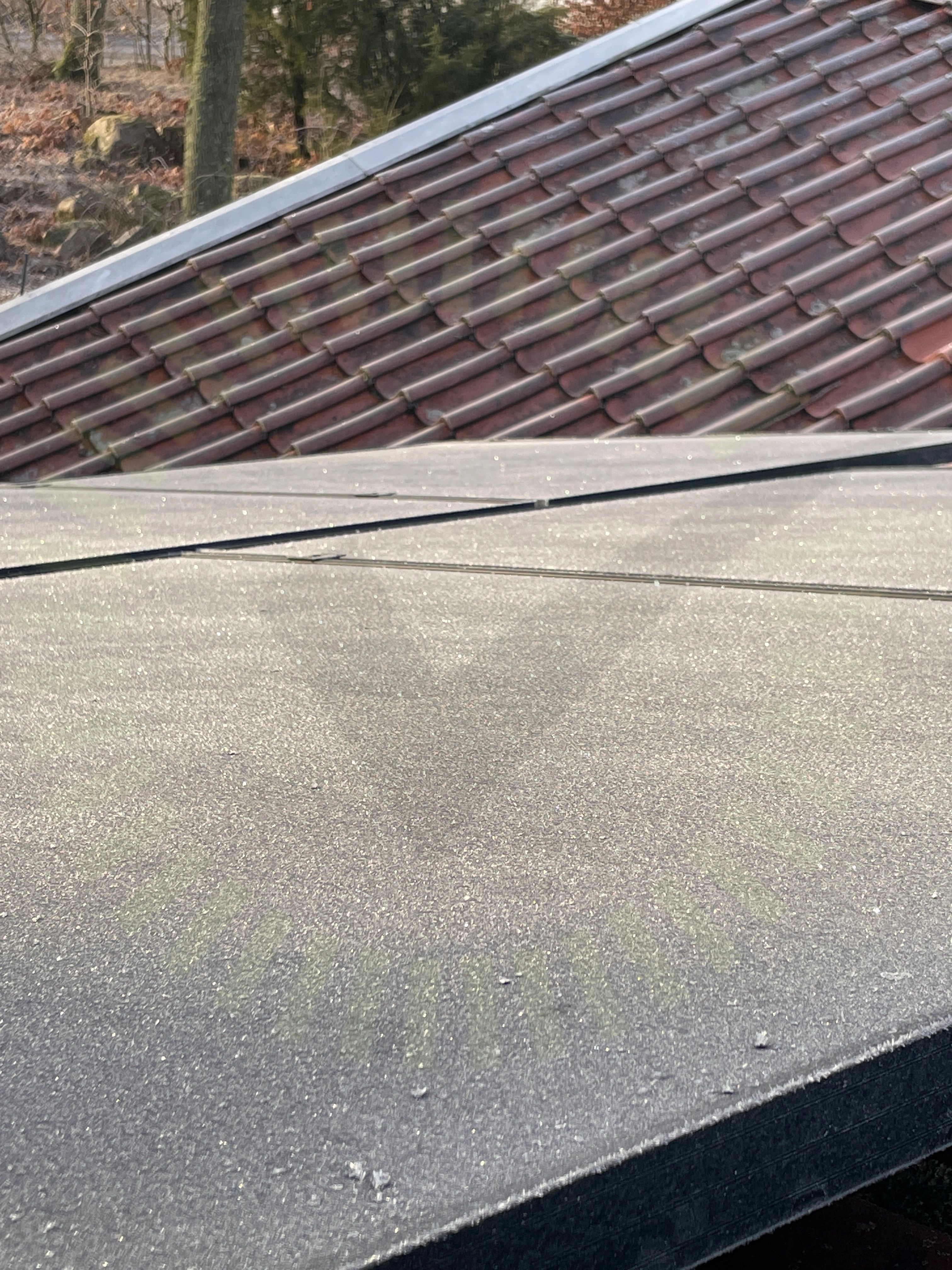

Höjdskillnad

3.3 Höjdskillnad

Inte godkänd

Undre panel ligger över övre panel

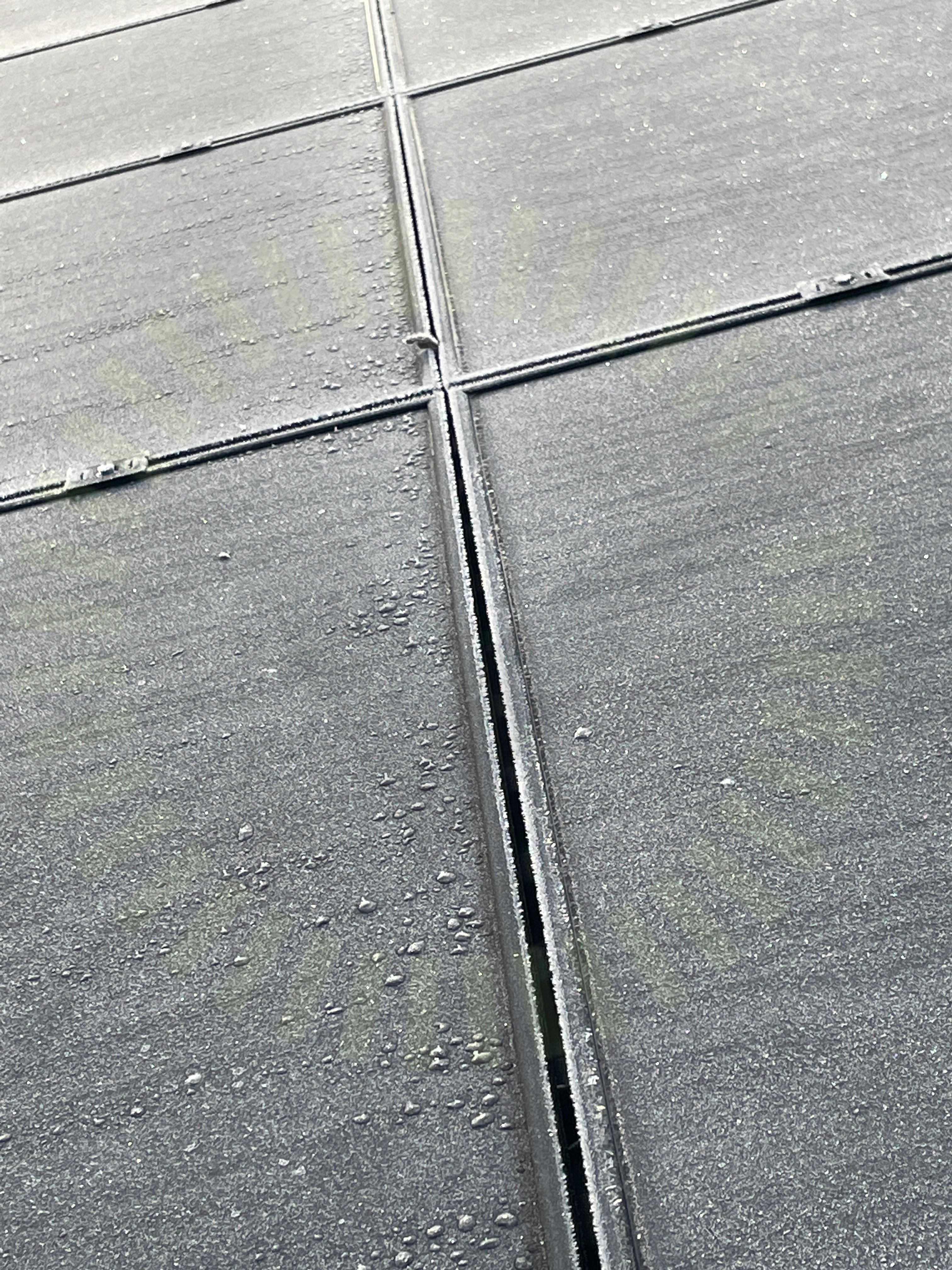

Mellanrum panelram

3.4 Mellanrum panelram

Inte godkänd

Paneler har för litet avstånd mellan varandra

Tillverkarens anvisningar

Godkända kontrollpunkter

9/13
Avstånd till takDräneringshålFästenas placeringFästenas storlekFästenas överlappningFörbindelse av kontakterSkadorSkuggaSträngförläggning

Tak 2, Weland Stål: Råspont

Anmärkningar

5/22

4.1 Infästningar CC mått

Inte godkänd

Lastberäkning saknas uppmätt mått mellan infästningar 800mm

MA5102 Sid 1 (1) | Version 3 - 221101

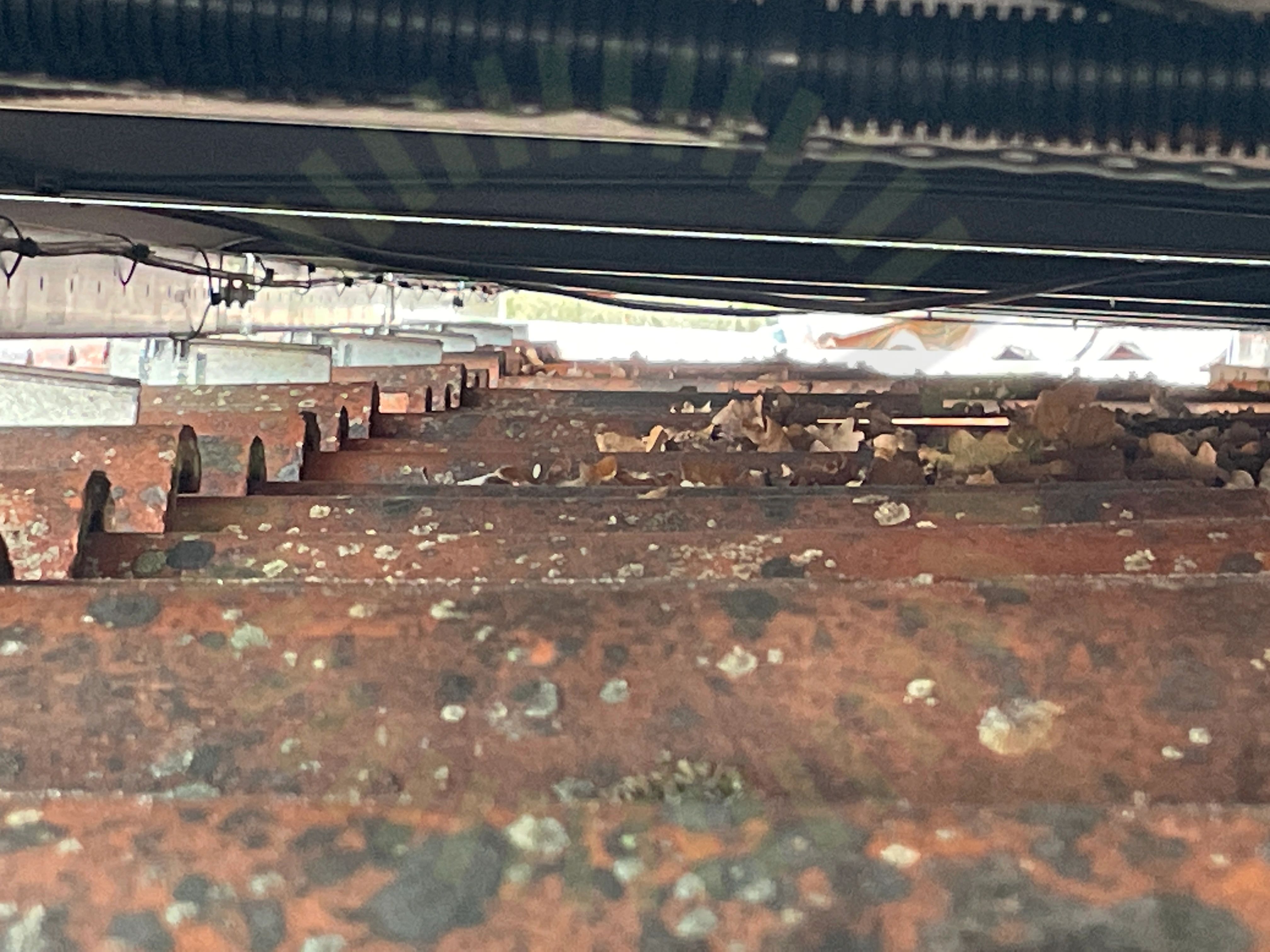

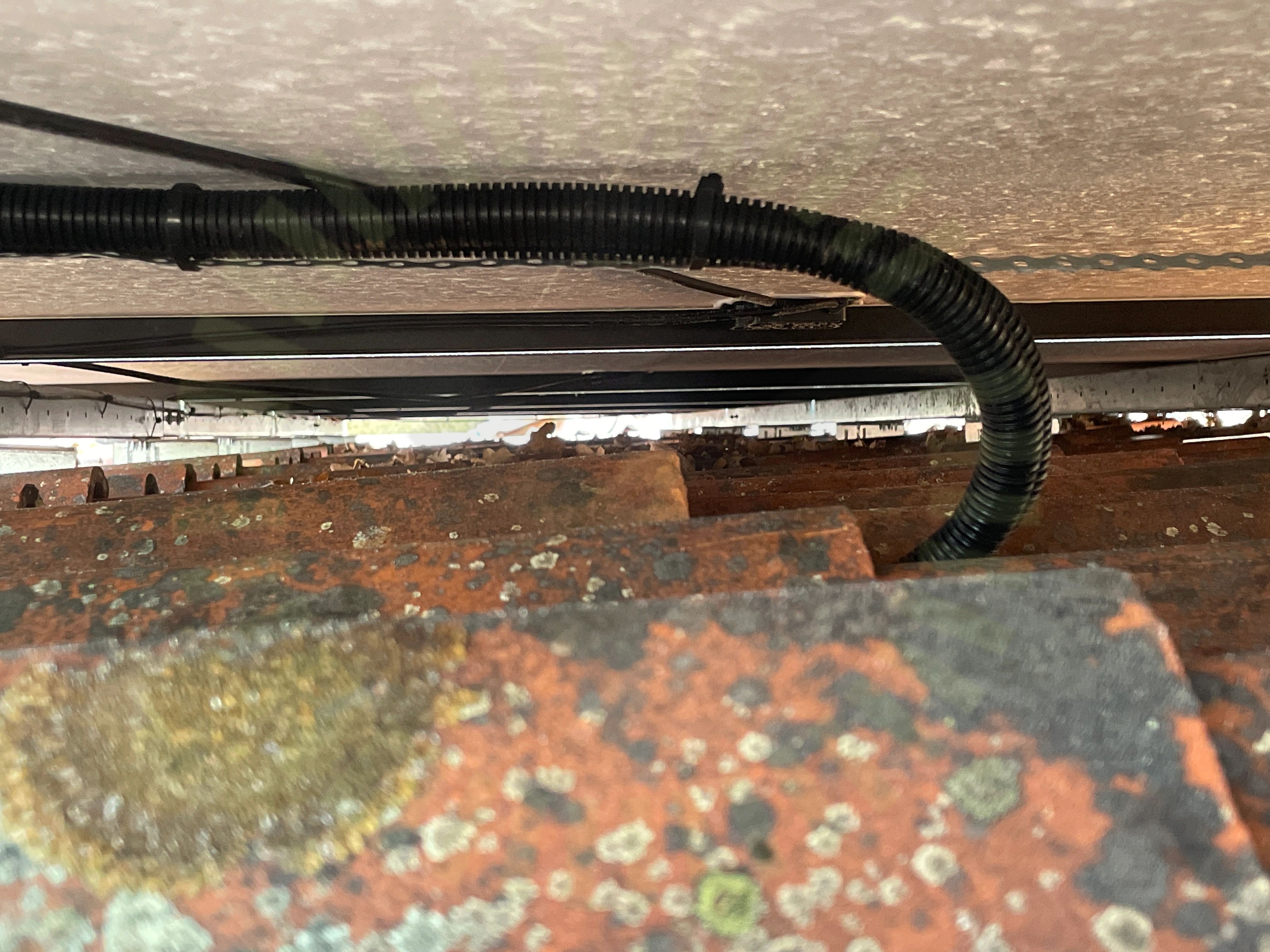

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Skenornas avstånd

Inte godkänd

Lastberäkning saknas uppmätt mått mellan skenor 1200mm

MA5102 Sid 1 (1) | Version 3 - 221101

4.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 310mm

MA5102 Sid 1 (1) | Version 3 - 221101

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

17/22
Avstånd pannaFrämmande materialInfästning RåspontMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

2/4

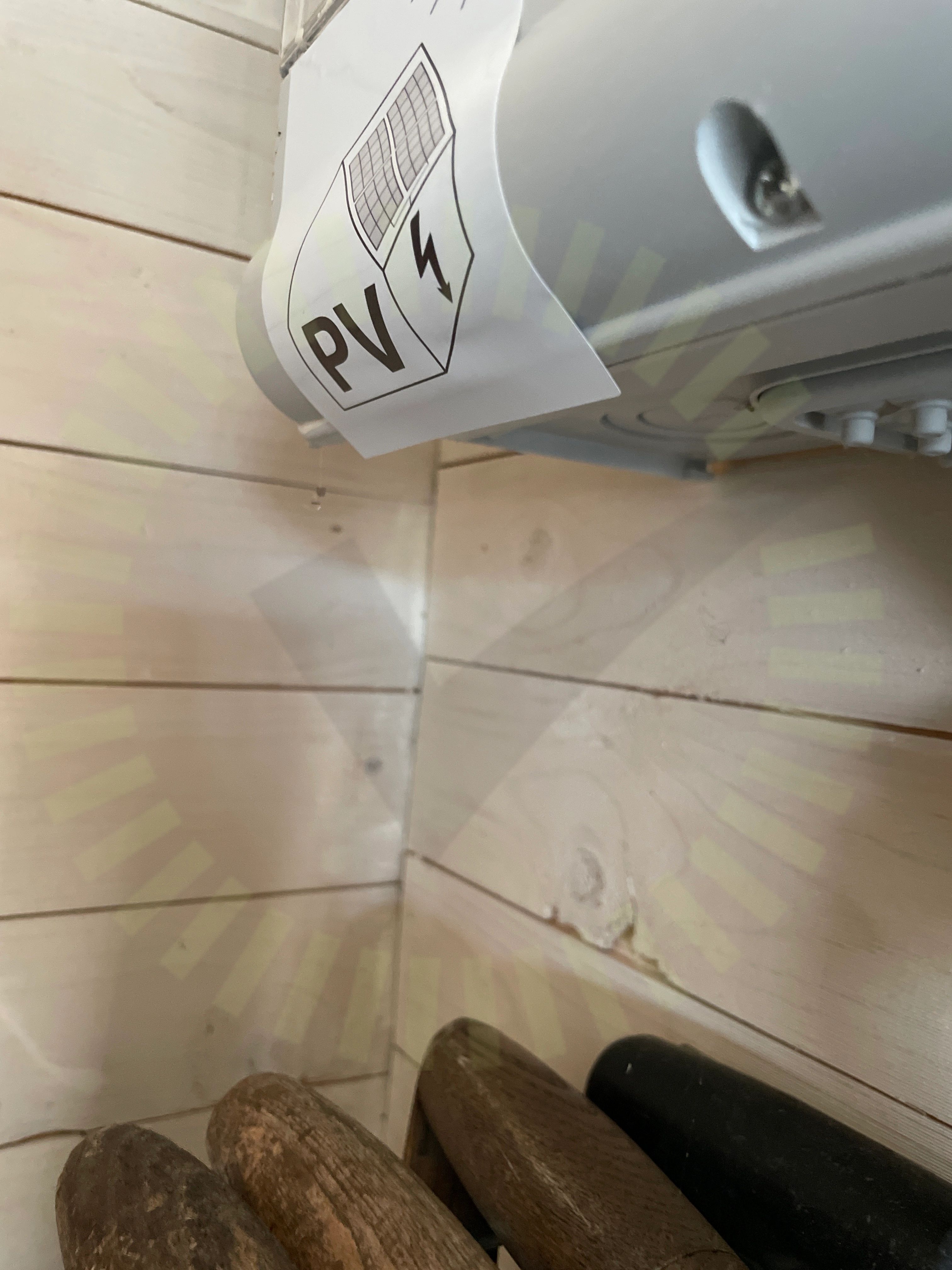

Tillförlitligt fäst

5.1 Tillförlitligt fäst

Inte godkänd

Märkning ej fäst ordentligt

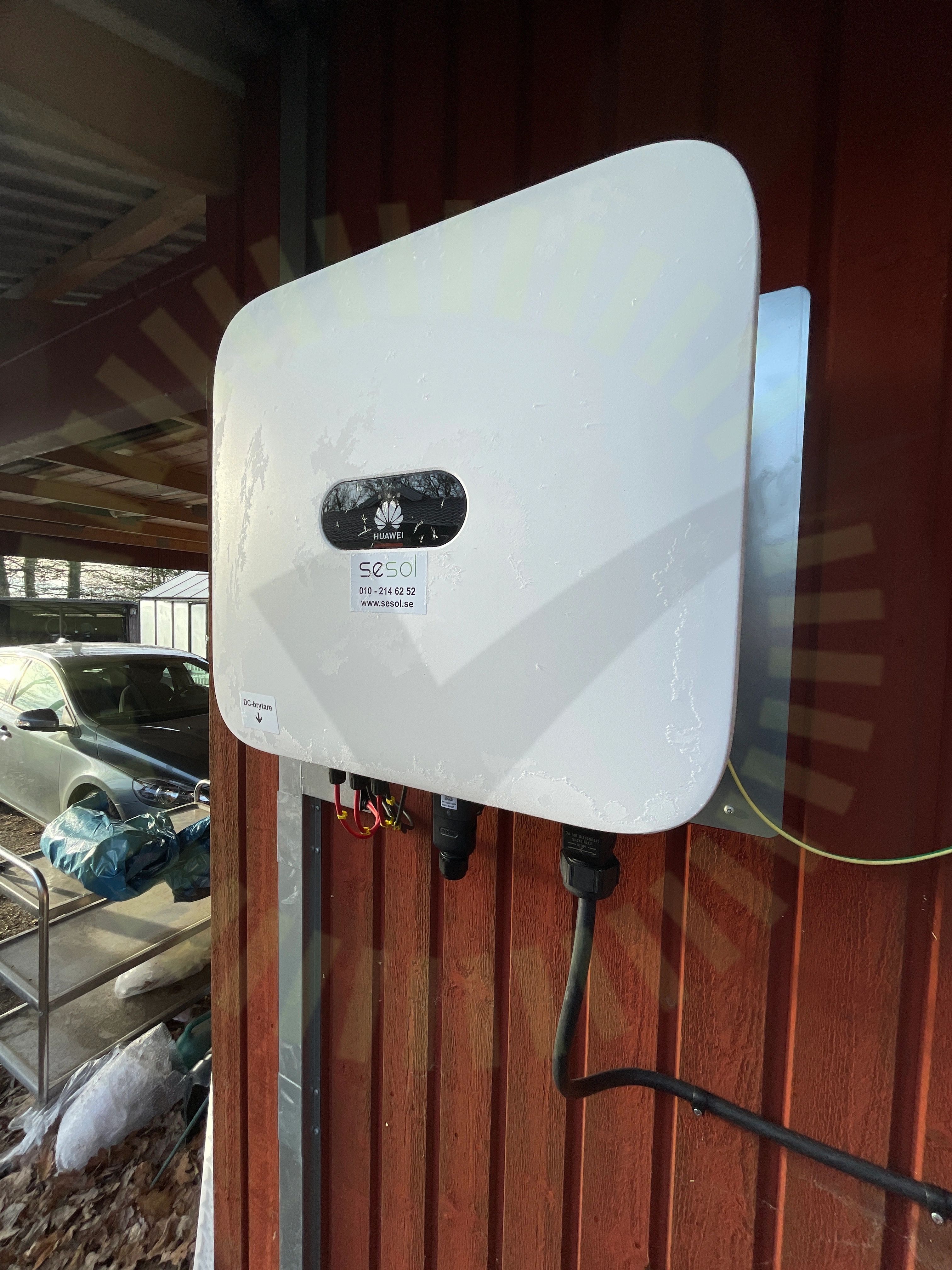

Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkning saknas på växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Informering av solcellerVarning för backspänning

Växelriktare

Anmärkningar

3/28

6.1 Direkt solljus

Inte godkänd

Växelriktare placerad så att den kan utsättas för direkt solljus, placerad på vägg som vetter mot öst

Tillverkarens anvisningar

6.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

6.3 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

25/28
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningPESäkringUtrymmeVinkel
