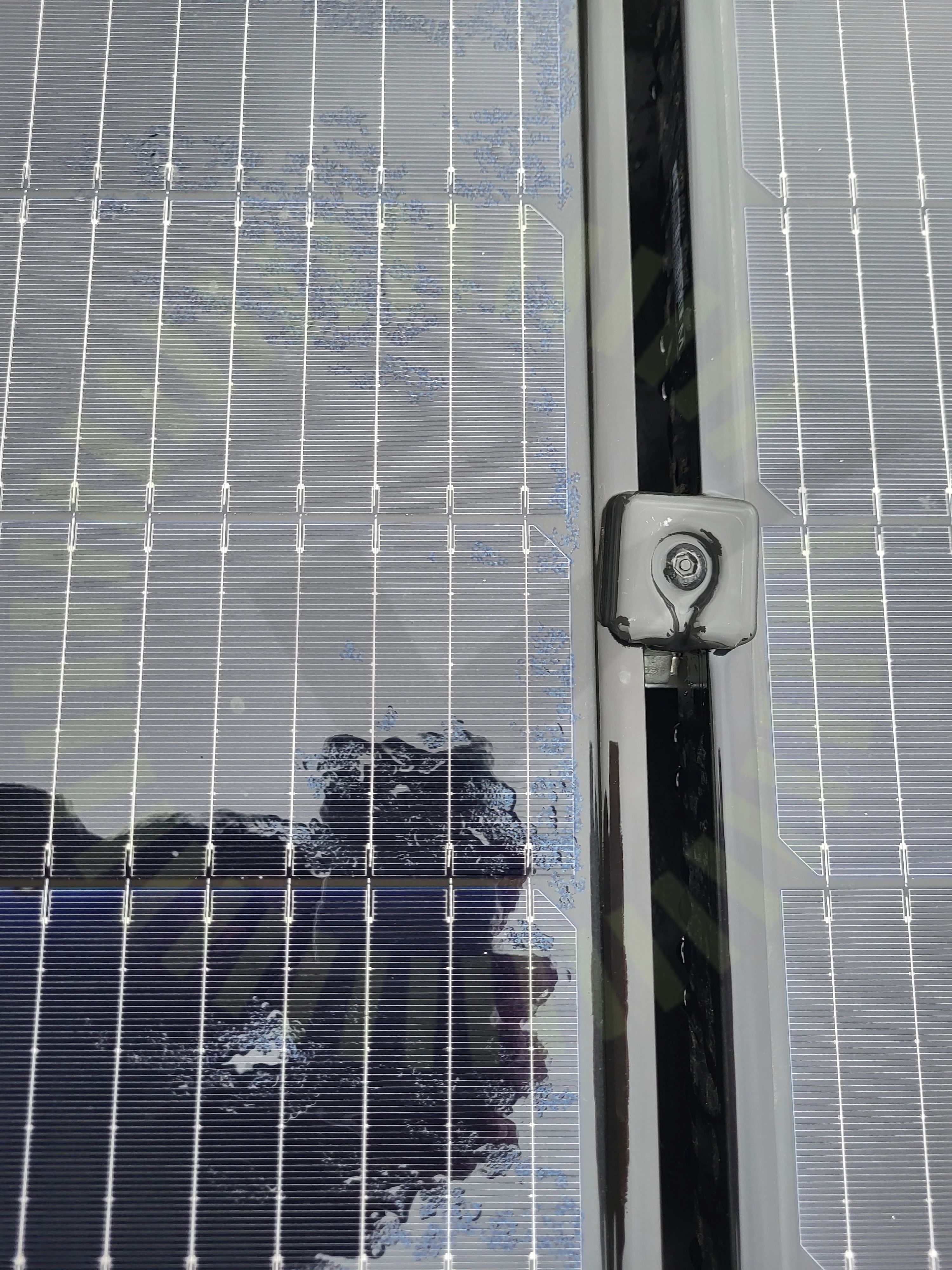

1.1 Mittklämmor
Inte godkändSomliga fästen är monterade lite snett.
Tillverkarens anvisningar
Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
9 januari 2023
Ort
Billinge, Skåne län
93% godkända7% ej godkända
Om installationen
PanelerLongi: LR4-60HPB
MontagesystemESDEC Lutande tegeltak
MontagesystemSchletter: SingleFix-V
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörElmaterial: Kapsling
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Betong, ESDEC Lutande tegeltak
Anmärkningar
2/251.2 Säkerhetsavstånd
Inte godkändSäkerhetavstånd uppfylls ej överallt . Kunden har tillsammans med Svea solar kommit fram till att man släpper på detta.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter
Godkända kontrollpunkter
23/25Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvInfästning skenaKabeluppfästningKlämräckvidd för ställbart fästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor
Betong, Longi: LR4-60HPB
Anmärkningar
1/13

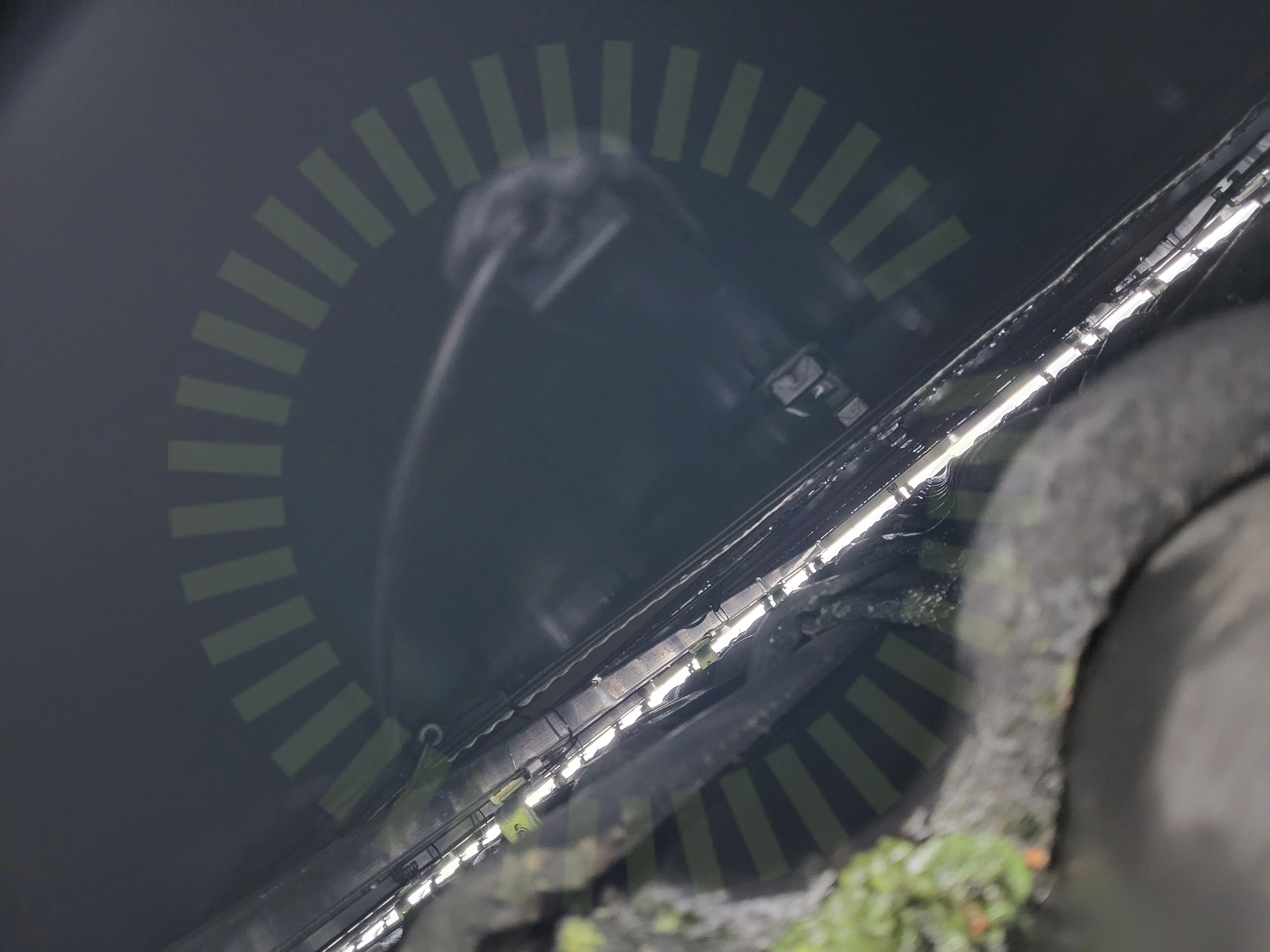

2.1 Dragavlastade
Inte godkändKablarna är ej dragavlastade
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/13Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkadorSkuggaSolpaneler: Fästen: PlaceringSträngförläggningÖverlappning
Kapsling
Godkända kontrollpunkter
7/7BöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan
Plåttak, Longi: LR4-60HPB
Anmärkningar
1/13

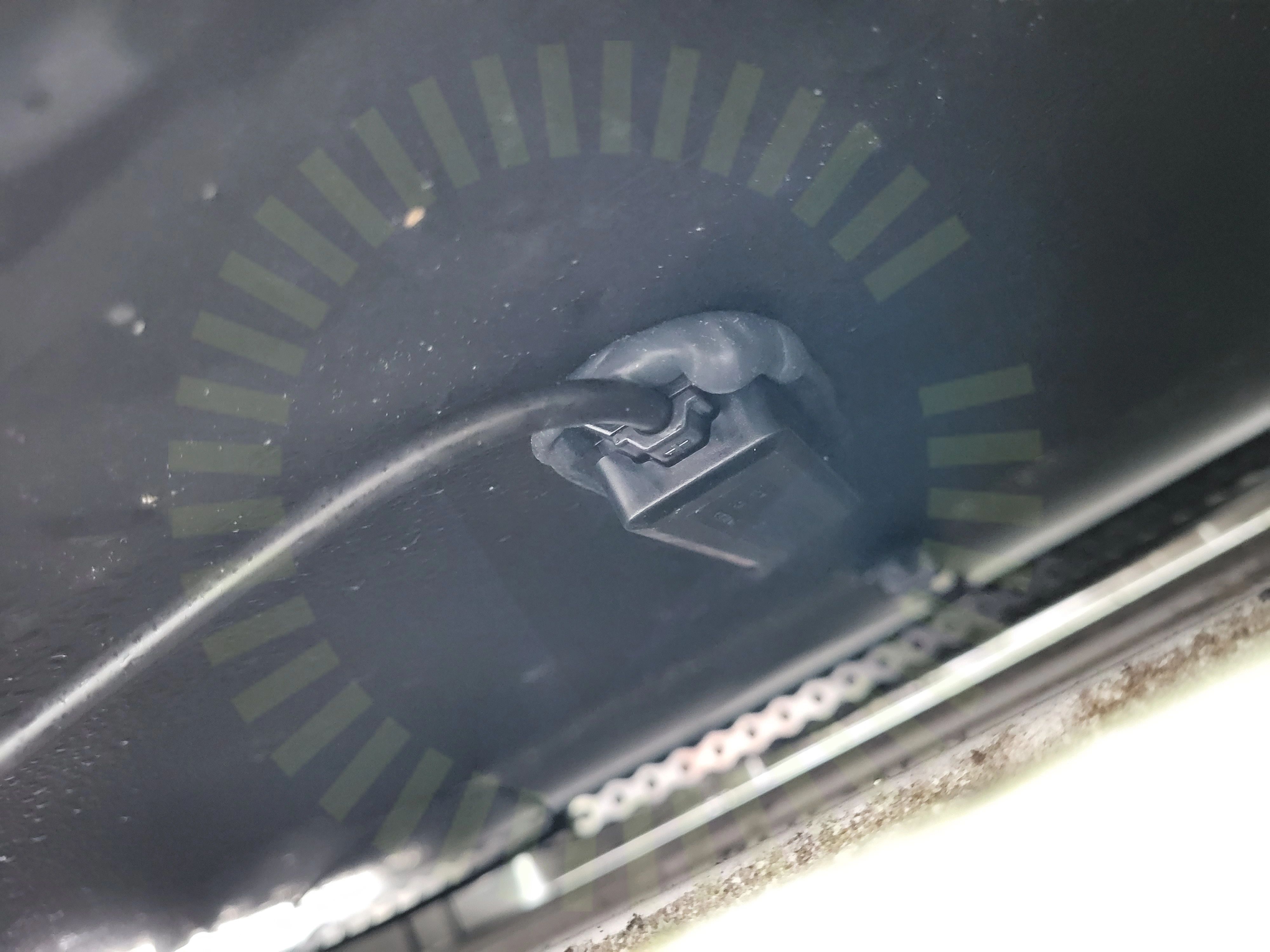

4.1 Dragavlastade
Inte godkändKablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/13Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkadorSkuggaSolpaneler: Fästen: PlaceringSträngförläggningÖverlappning
Plåttak, Schletter: SingleFix-V
Godkända kontrollpunkter
18/18 Infästning skenaCC måttFrämmande materialInfästning kontaktKabeluppfästningMittklämmorPlacering skenaRörlig skarvShimsSkadorSkarp kantSkarv skenorSkyddSlutfästeSnö- och VindlastberäkningTakplåt tjocklekVäderbeständigt materialÖverhäng
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/27

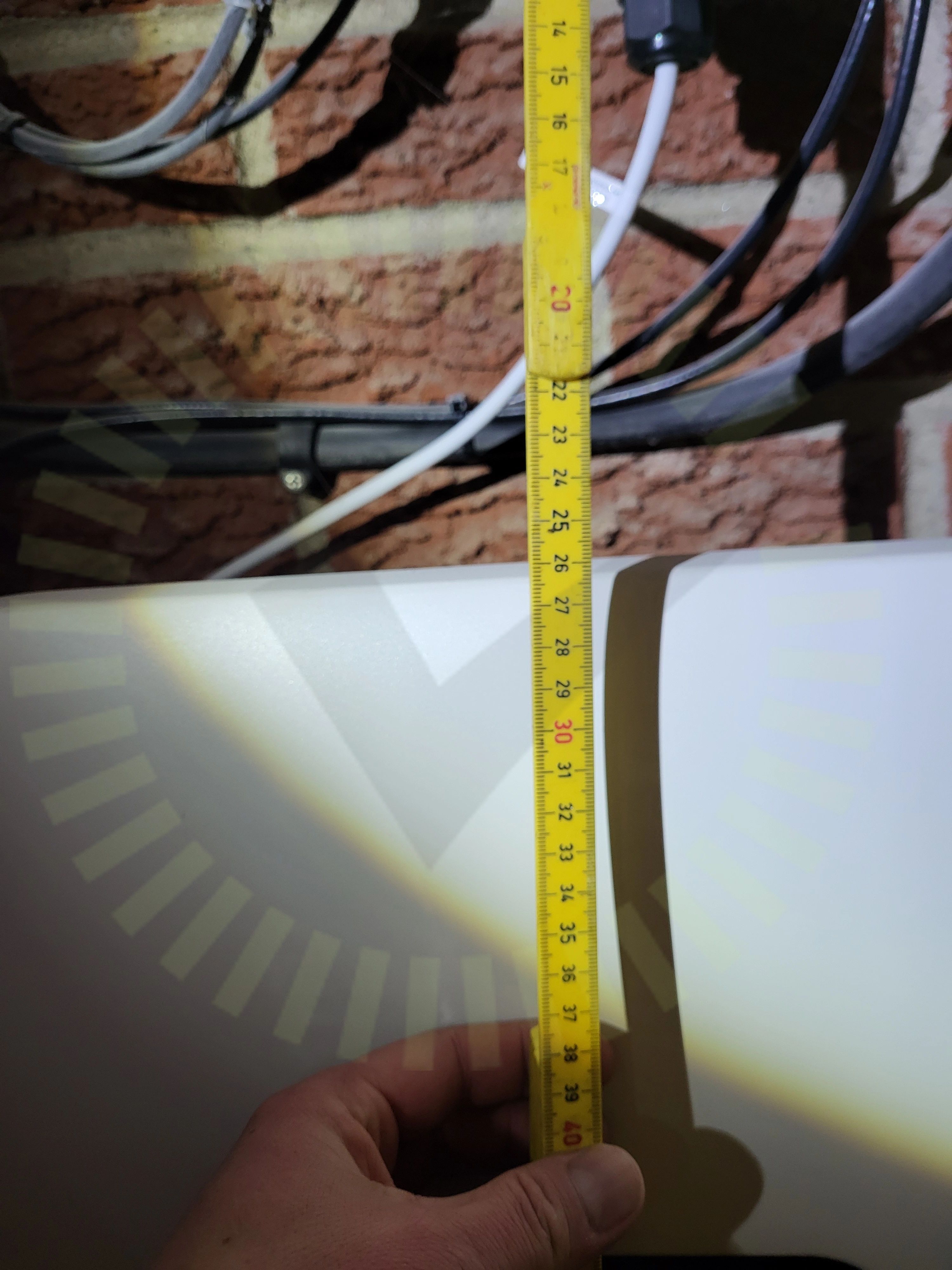

7.1 Avstånd
Inte godkändMan uppfyller inte kravet på 500mm mellan växelriktare.
Huawei User Manual Issue 04 (2021-08-10), Sida 22
7.2 AC Anslutning
Inte godkändLåsskruv sitter ej fastspänd samt att uppskalningen in i förskruvningen slutar innan själva förskruvningen.
Huawei User Manual Issue 04 (2021-08-10), Sida 36

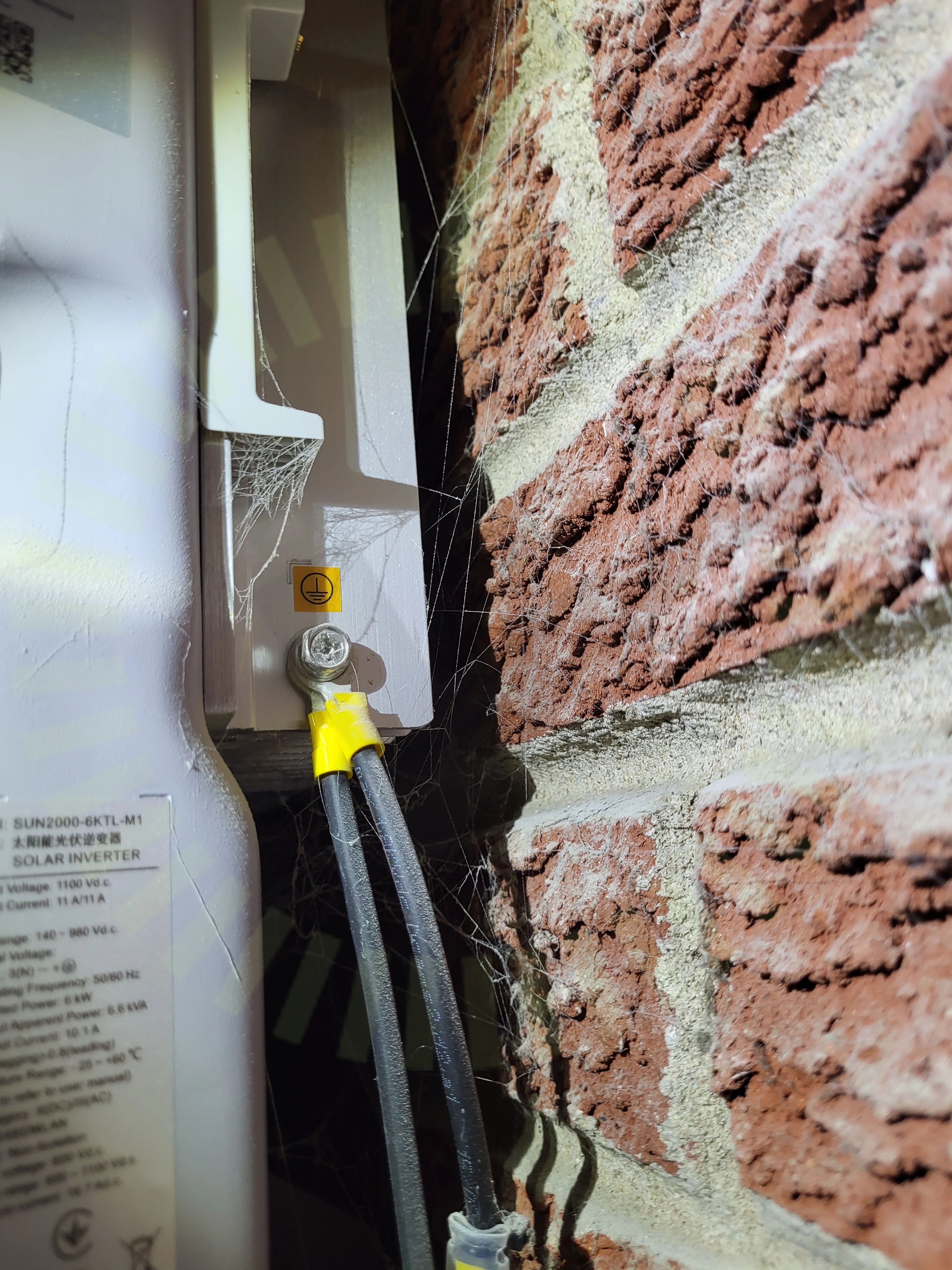

7.3 PE Chassi
Inte godkändPE ansluten punkt mot chassi enligt tillverkarnas anvisning saknas.
Huawei User Manual Issue 04 (2021-08-10), Sida 34
Godkända kontrollpunkter
24/27AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningSkadorSäkringVentilationVinkel
