Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Otovo

Datum

29 september 2022

Ort

Billeberga, Skåne Län
Skenornas överhäng
Informering av solceller
PE
86% godkända14% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareMOD 3-15KTL3-XH
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

5/25

1.1 Avstånd

Inte godkänd

Lastberäkning saknas uppmätt mått 1100mm

Tillverkarens anvisningar

1.2 Belastning

Inte godkänd

Krokar ligger inte korrekt på underliggande takpanna. Kroken ska ligga an takpannan hela vägen.

Tillverkarens anvisningar

1.3 CC mått

Inte godkänd

Lastberäkning saknas. Upmätt 600mm

Tillverkarens anvisningar
Skenornas överhäng

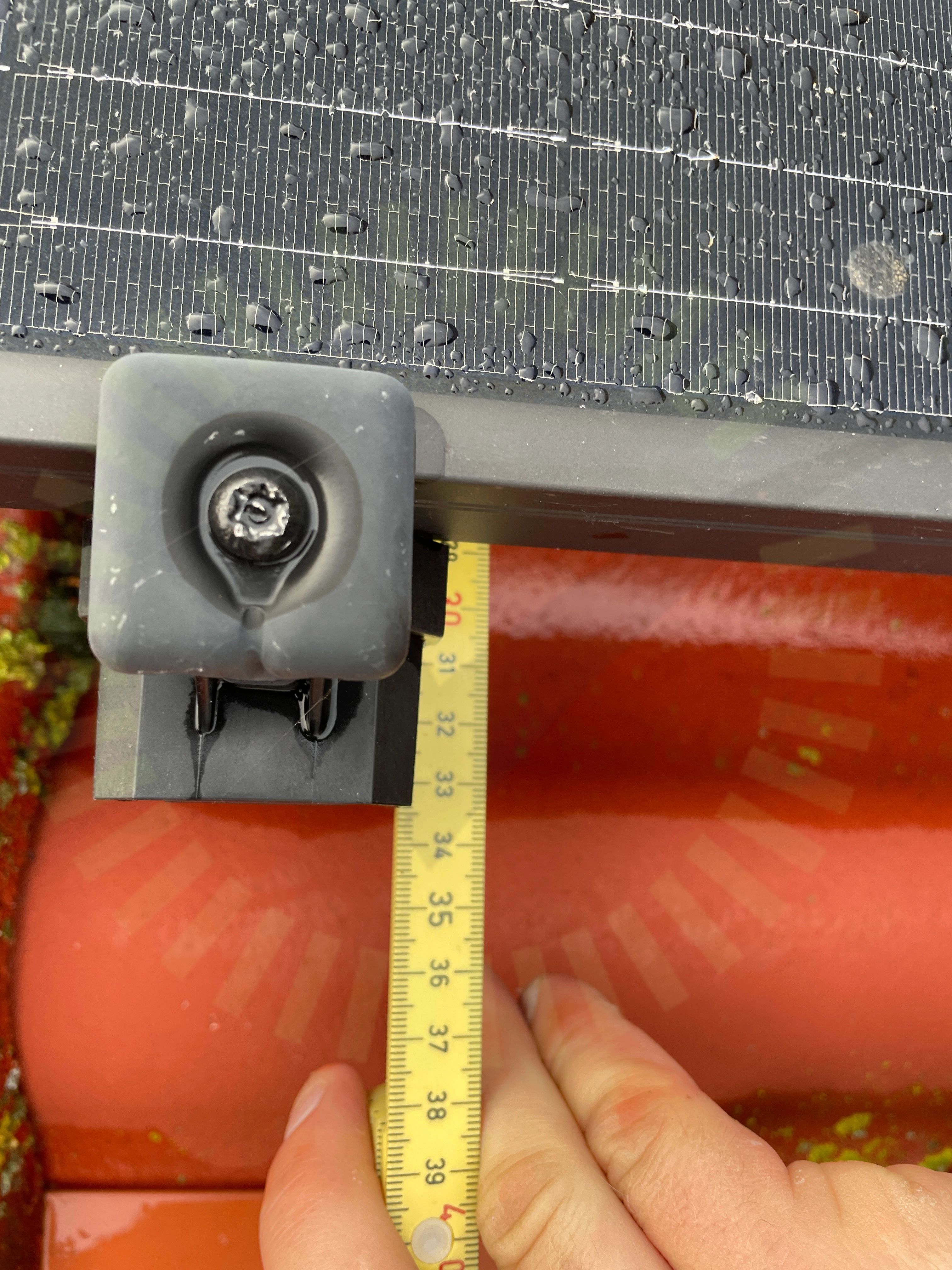

1.4 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens tillverkarens anvisningar.

Tillverkarens anvisningar

1.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/25
BärläktFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSlutfästeSäkerhetsavståndTakhöjdTaklutningUrspårningVäderbeständigt material

Ej tillgängligt vid besiktning

1/25
Takgenomföring

MOD 3-15KTL3-XH

Anmärkningar

3/28

2.1 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare saknas. T.ex resultatrapport eller strängschema.

Informering av solceller

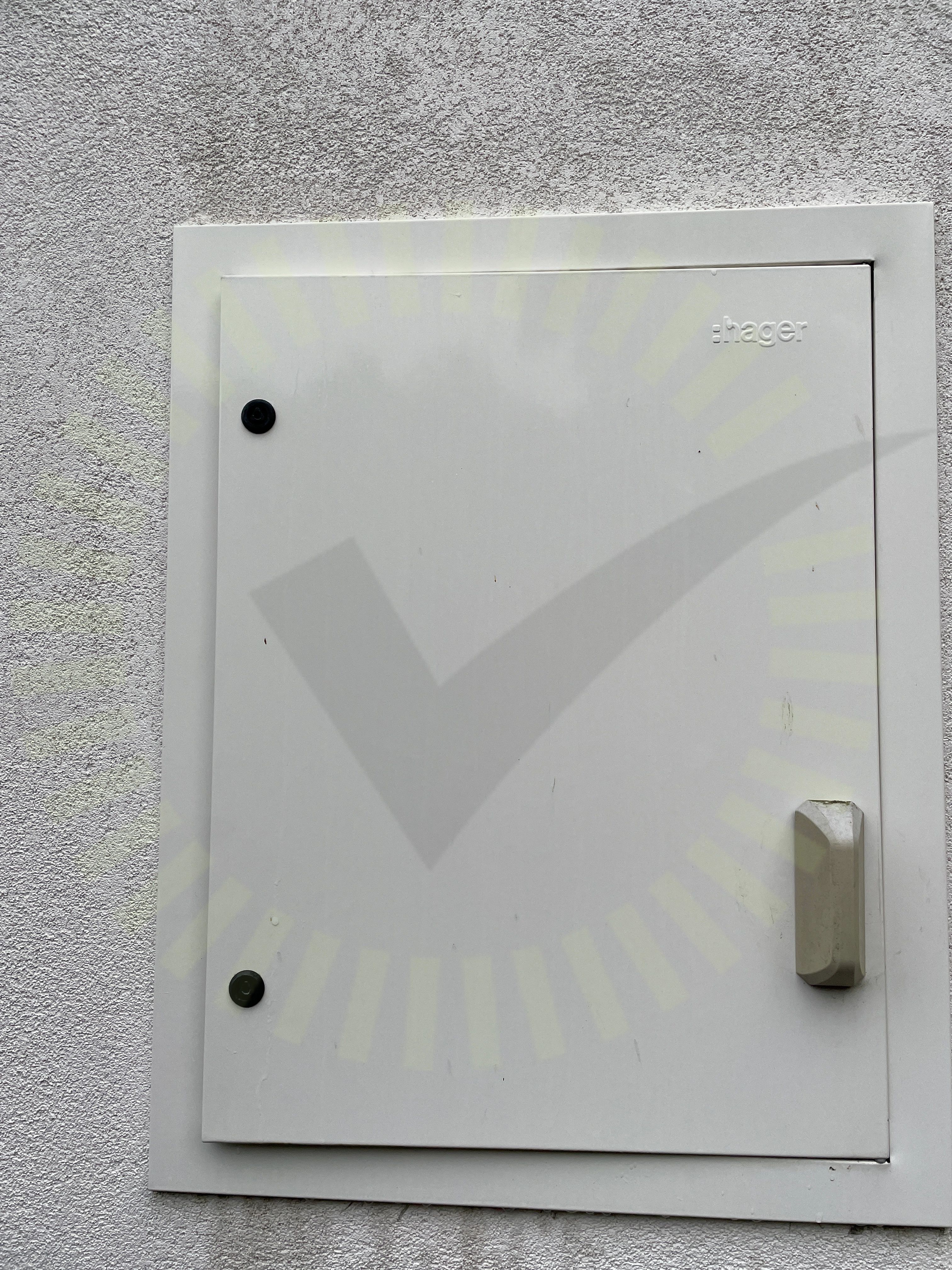

2.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
PE

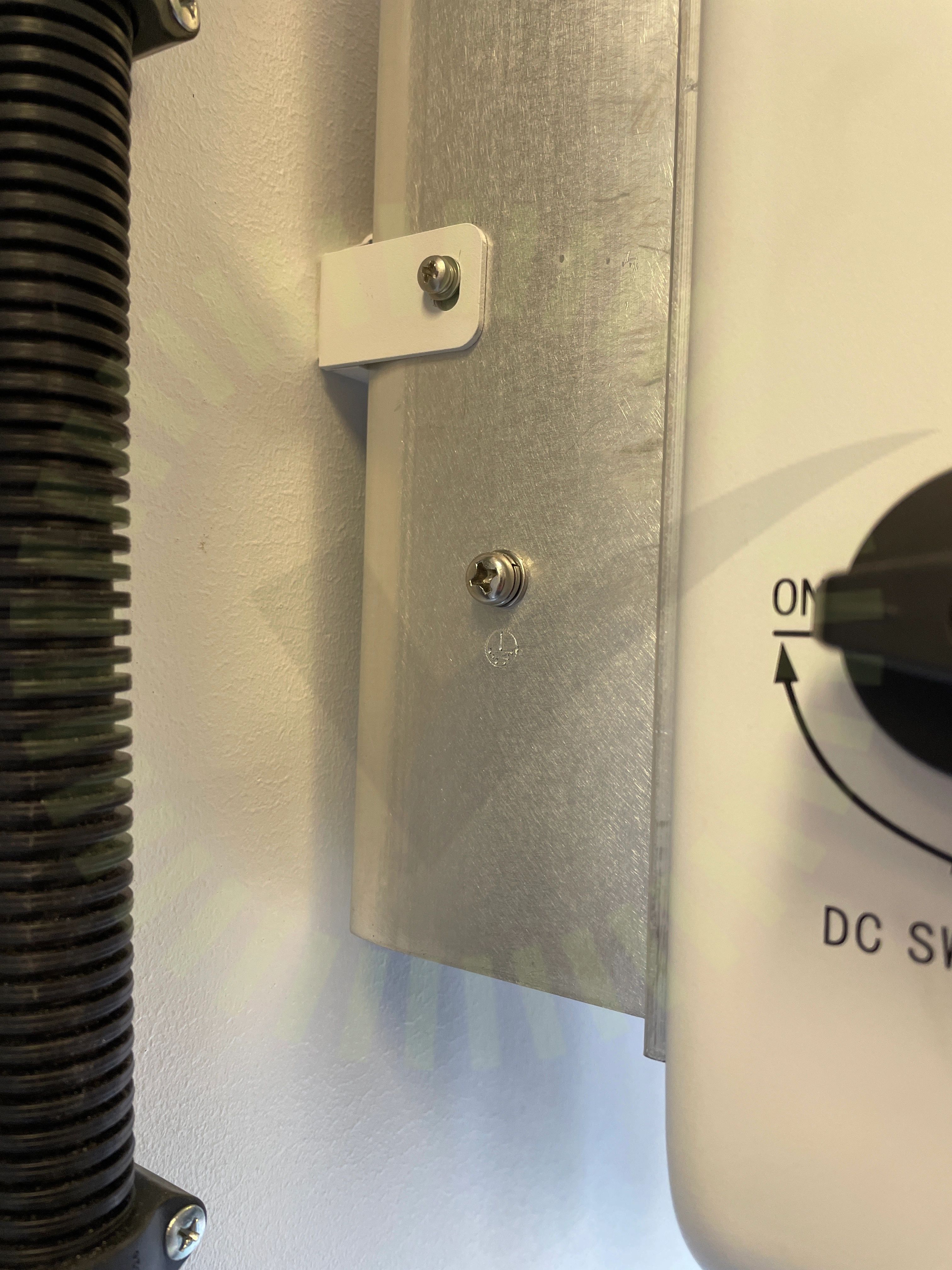

2.3 PE

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt Installations Manual, 2022-1-18, Sida 23

Godkända kontrollpunkter

25/28
AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontaktdon åtdragnaKontakterSäkringTillförlitligt fästVarning för backspänningVarning för likströmVinkelVäderskydd

Trina: Vertex DE09.05

Godkända kontrollpunkter

11/11
DragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Växelriktare

Anmärkningar

1/1
Kabelgenomföring fasadskåp

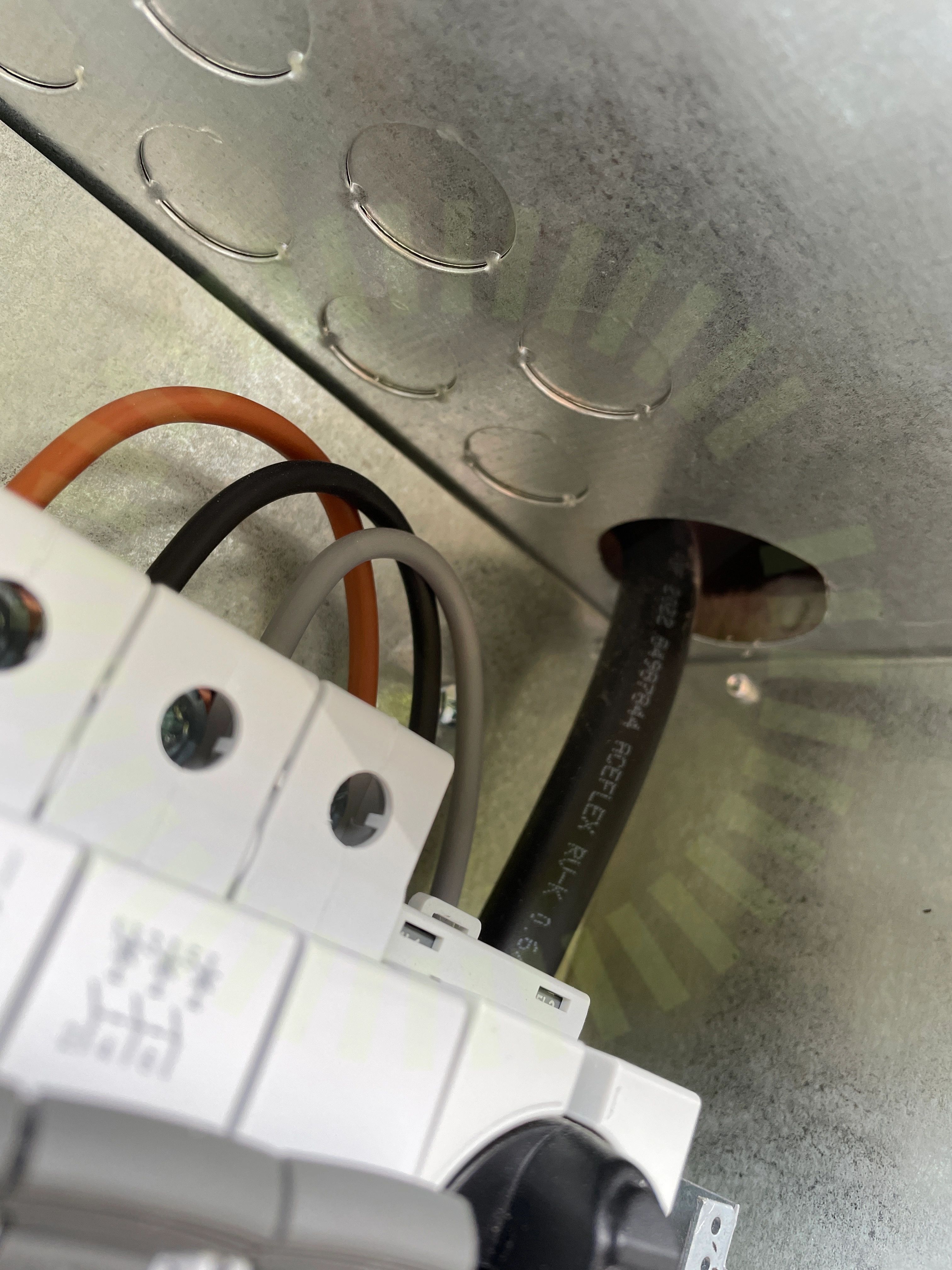

4.1 Kabelgenomföring fasadskåp

Inte godkänd

Kabel skaver mot chassit.
