Besiktningsrapport
8.7
Installation genom
Soldags
Datum
7 februari 2023
Ort
Täby, Stockholms län
Dragavlastade
Mittklämma rätt förläggning
Skenskarvar

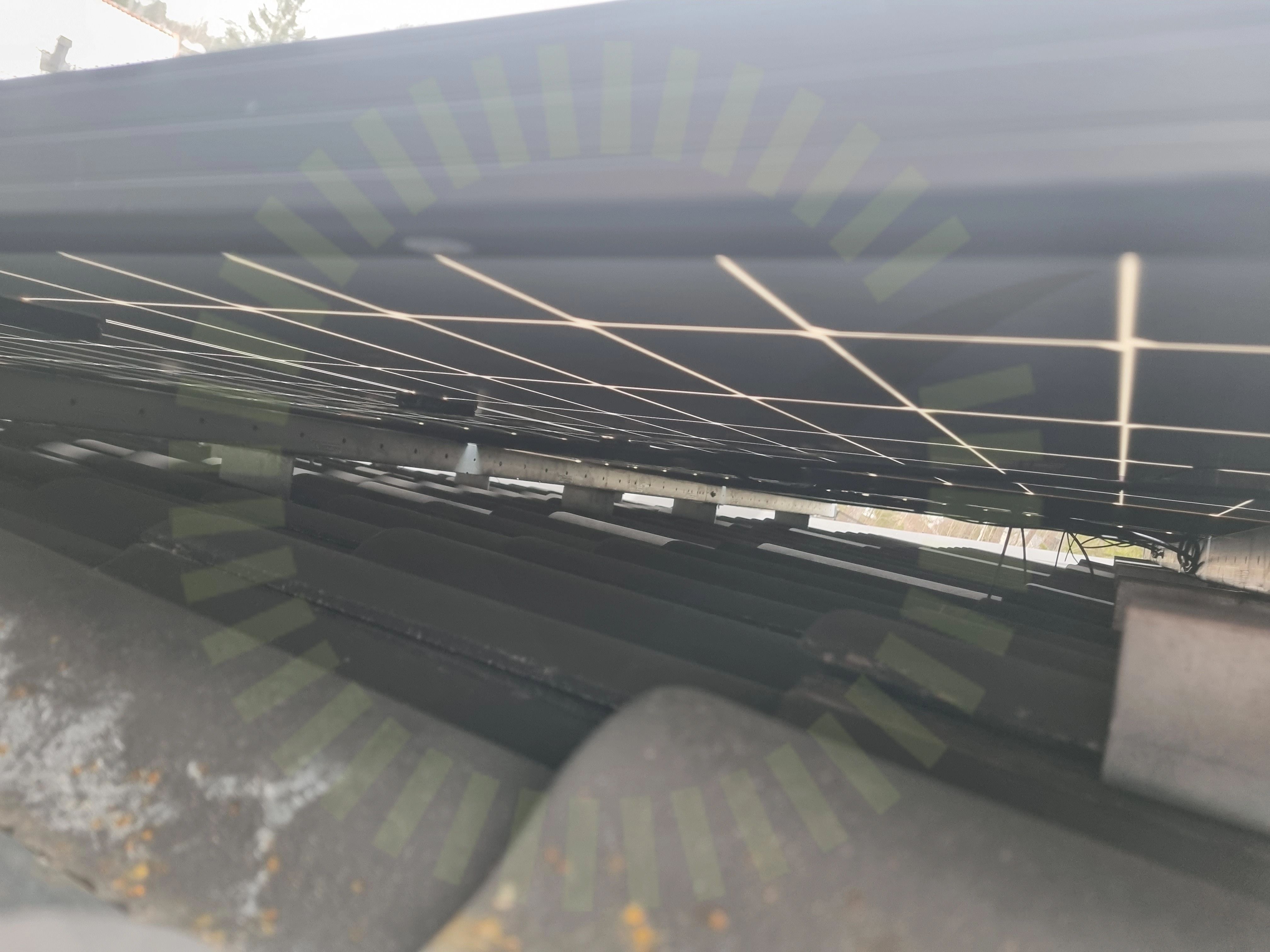

+ 6
91% godkända
9% ej godkända
Om installationen
Paneler
Luxor: EcoLine
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Elmaterial: Kapsling
Tillbehör
Huawei: Smart Power Sensor
Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/14

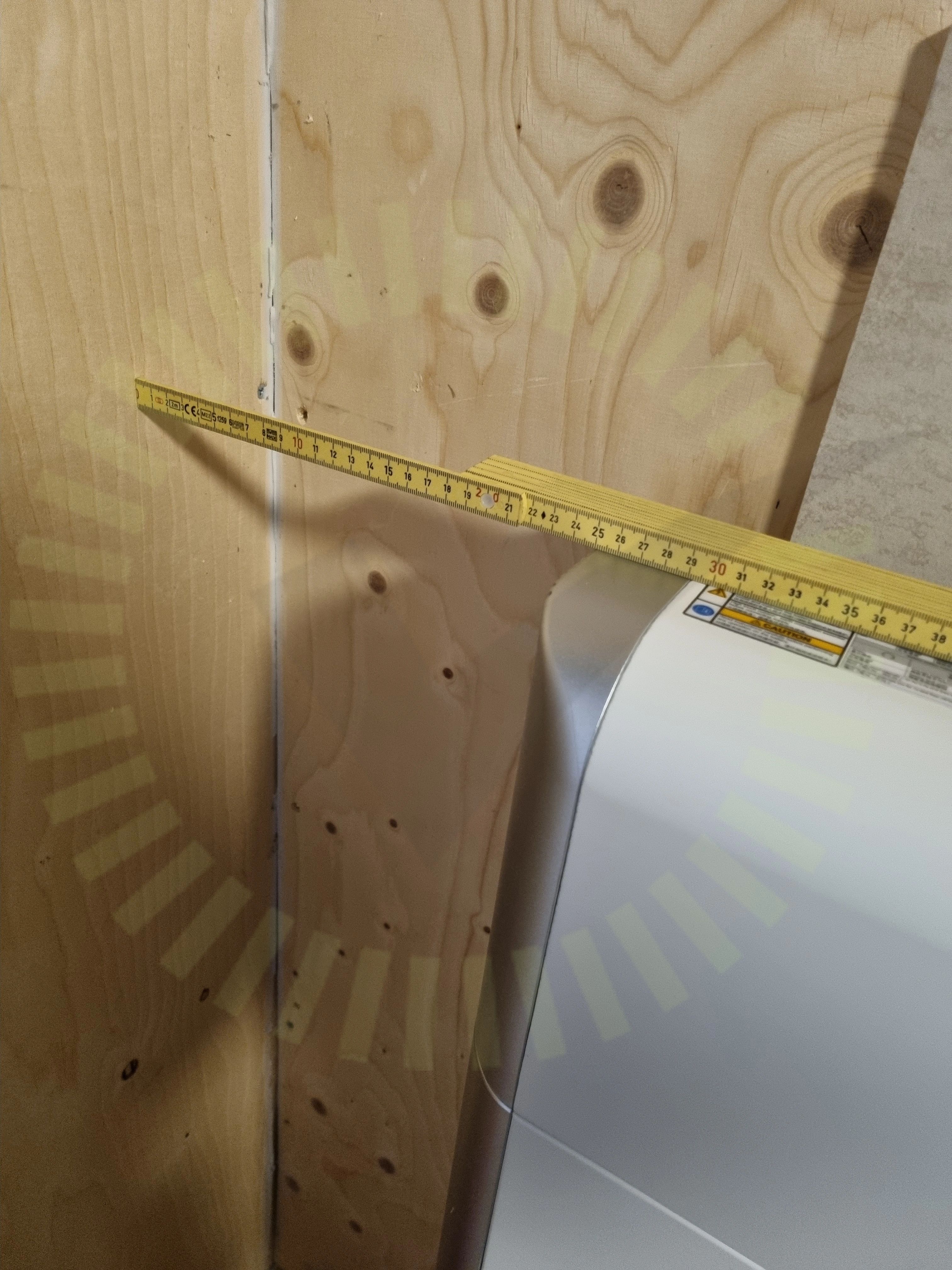

1.1 Avstånd
Inte godkänd
250mm till vägg rekommenderat avstånd 300mm
Godkända kontrollpunkter
12/14
Ej tillgängligt vid besiktning
1/14
Kapsling
Godkända kontrollpunkter
9/9
Tak, Luxor: EcoLine
Anmärkningar
3/12

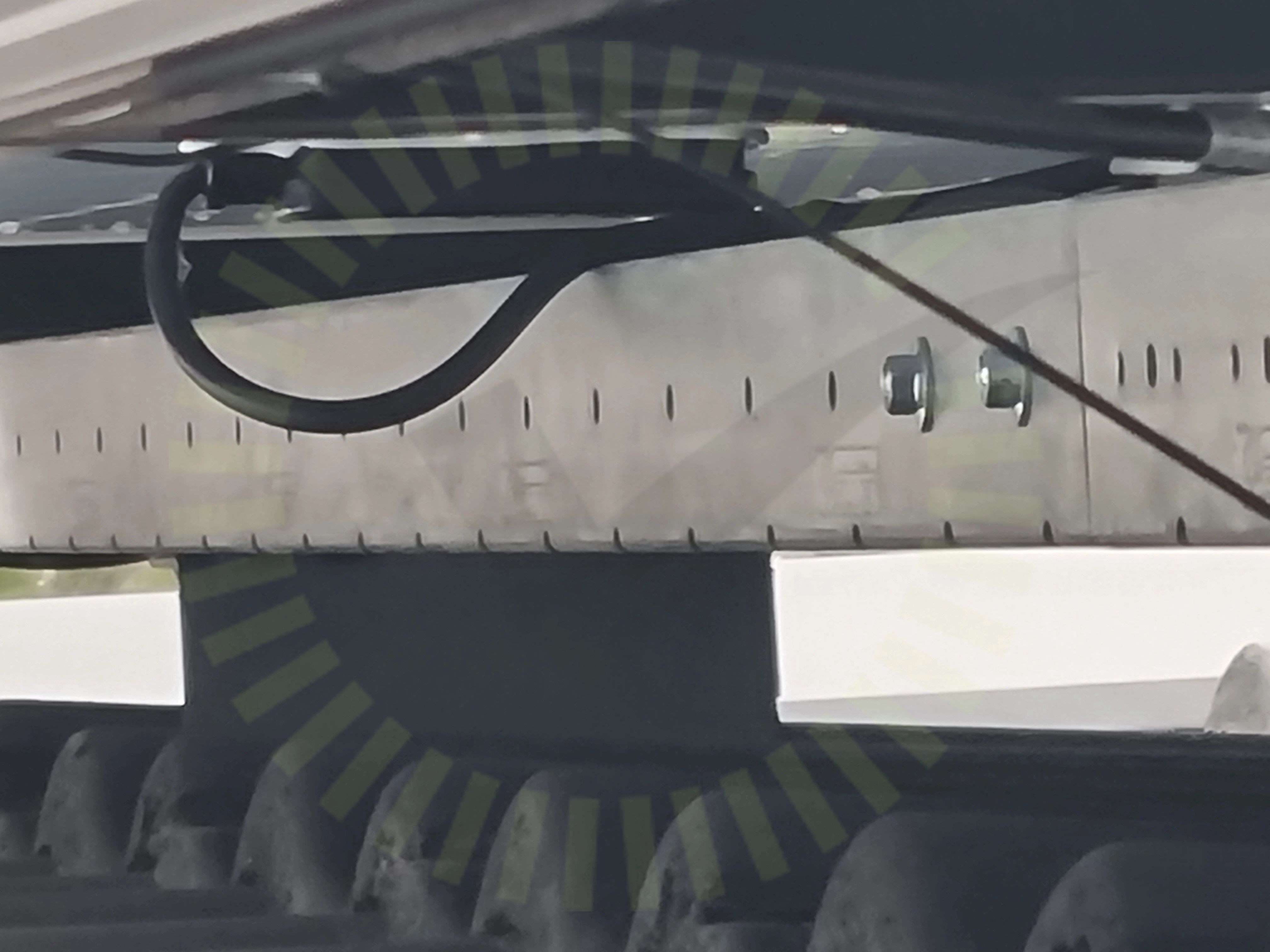

3.1 Böjradie kablage
Inte godkänd
Grov böj direkt ur kontakt panel
3.2 Dragavlastade
Inte godkänd
Drag I kablar ej dragavlastade till panelsamtal vid närmaste punkt

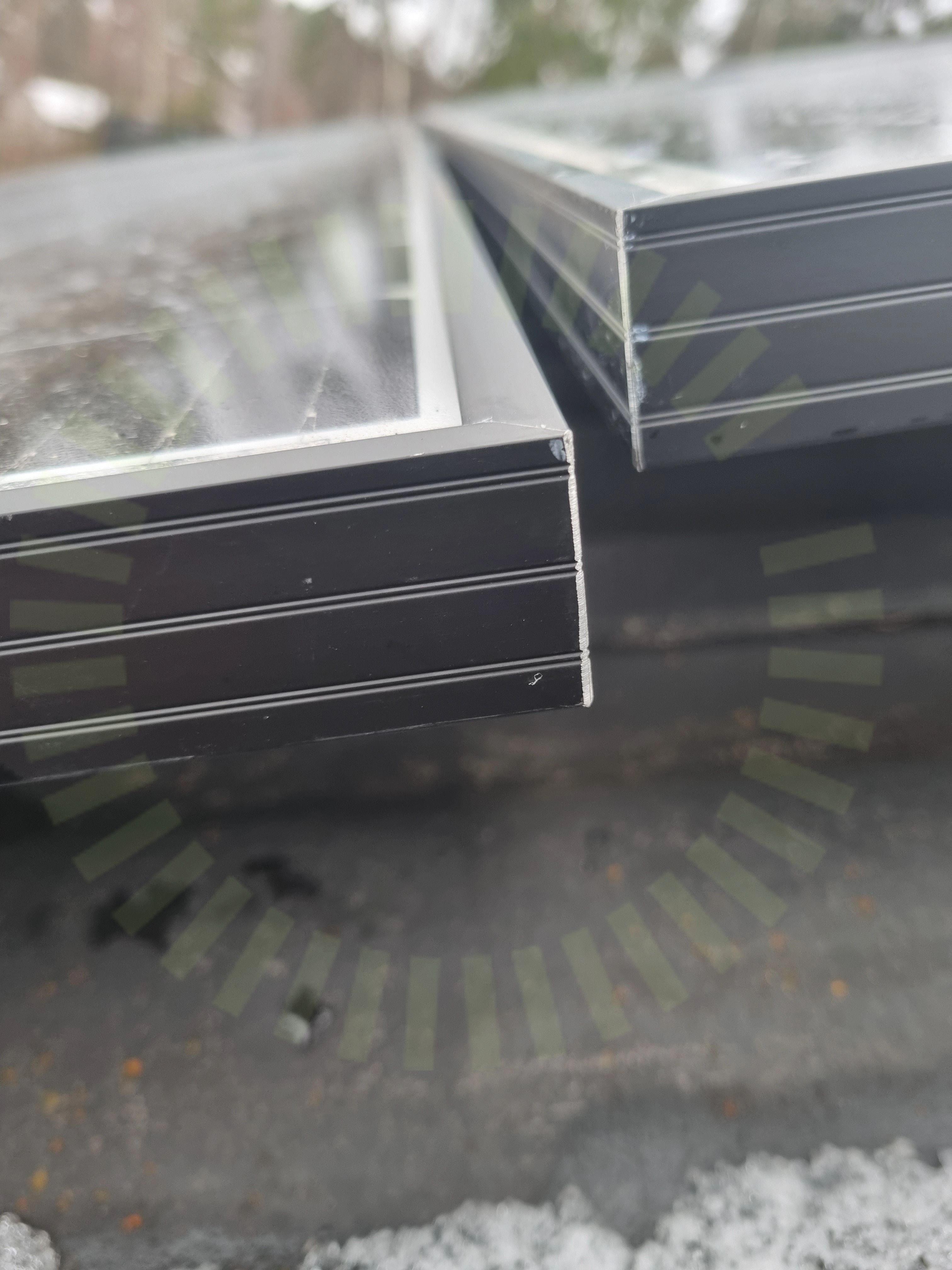

3.3 Höjdskillnad
Rekommendation
Nivåskillnad som kund påpeka
Godkända kontrollpunkter
9/12
Tak, Weland Stål: Råspont
Anmärkningar
5/22

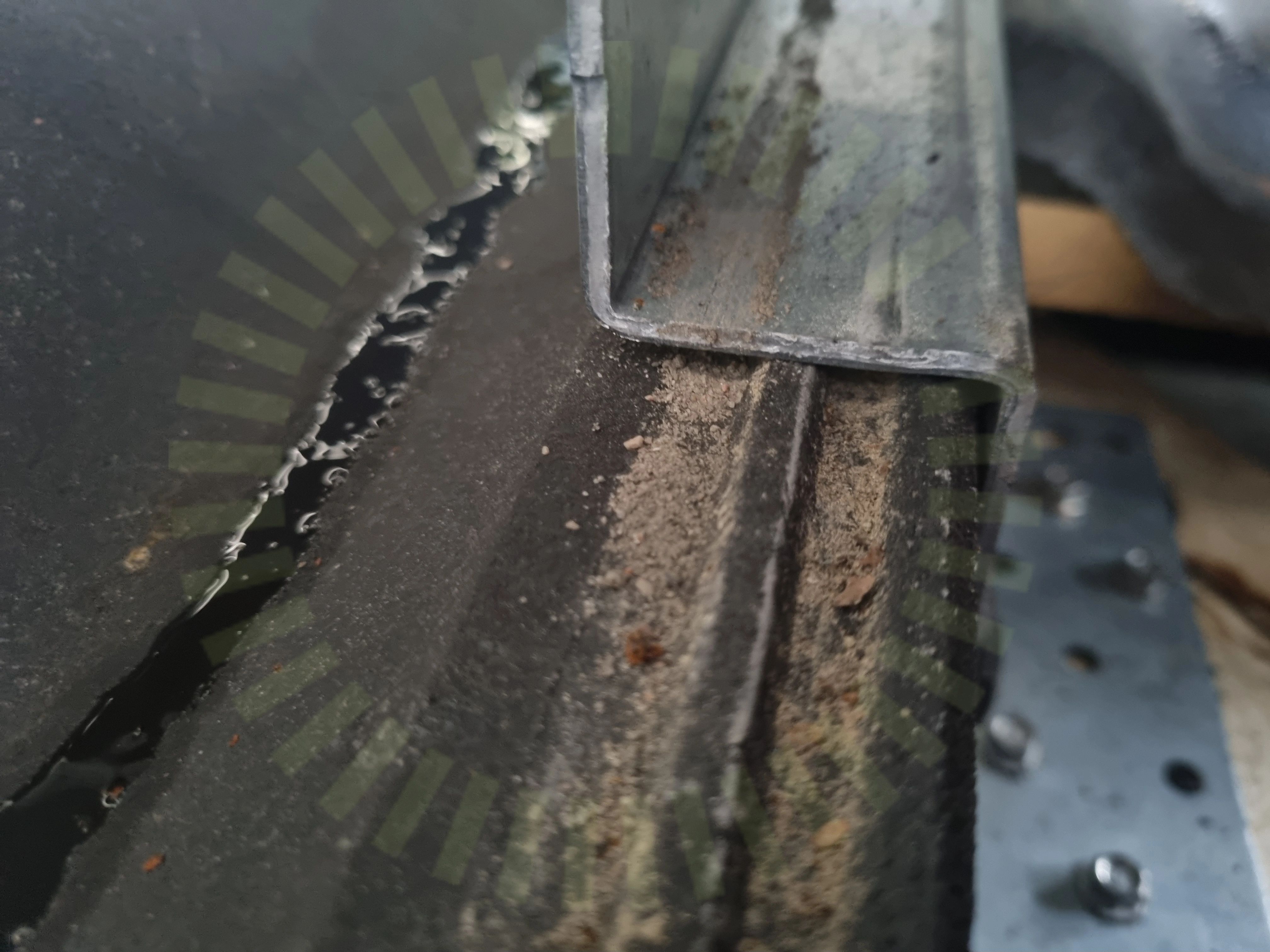

4.1 Avstånd panna
Inte godkänd
Endel infästningar saknar avstånd mot panna
4.2 Infästning Råspont
Inte godkänd
vid besiktning från vind så ser man att åtminstonde tre olika infästningar endast sitter med 3 skruv, dem flesta har 4.
4.3 Kabeluppfästning
Inte godkänd
Kablar sträcker sig långt utan att vara fastsatta i något över en meter, finns fler bilder

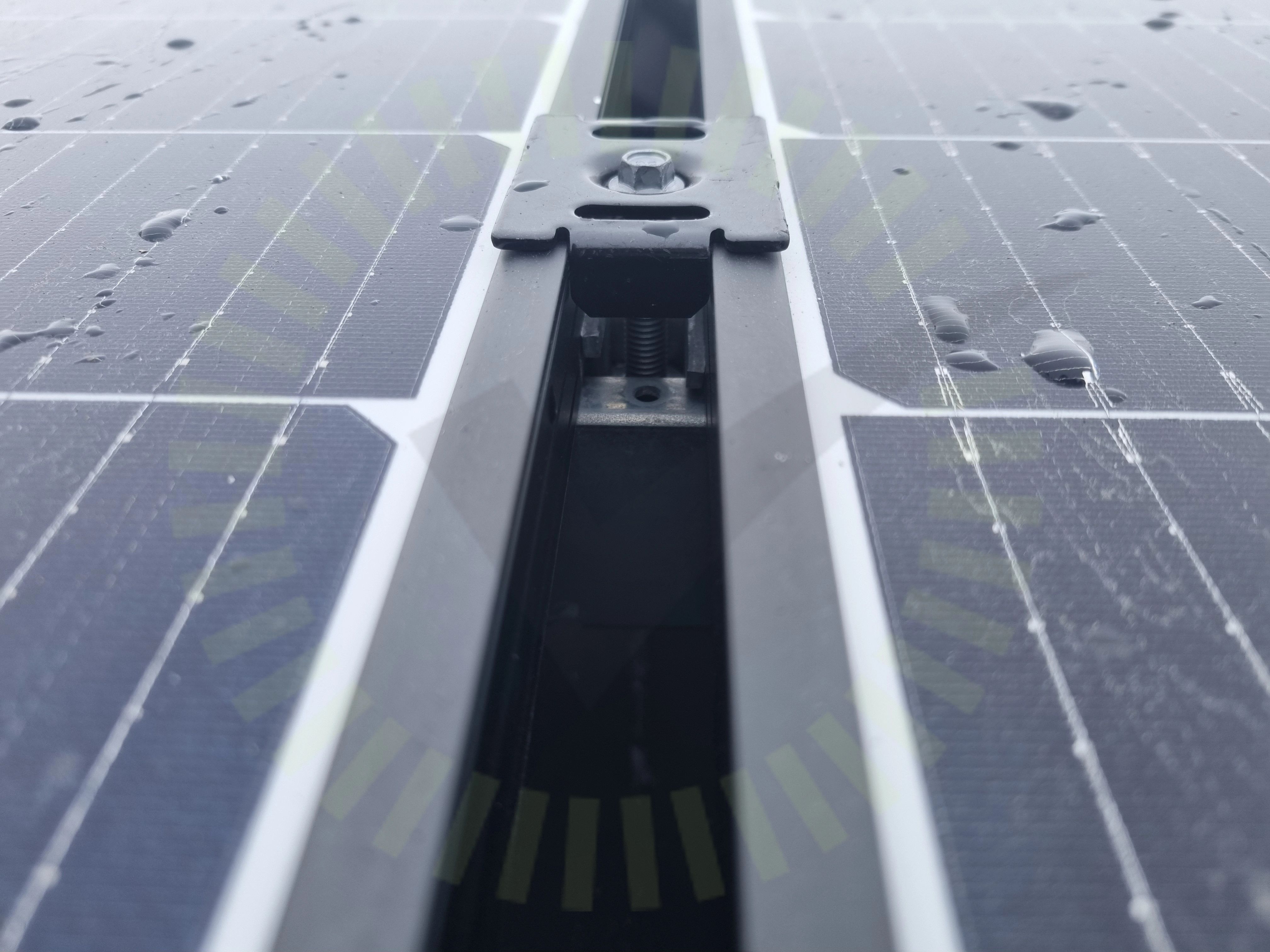

4.4 Mittklämma rätt förläggning
Inte godkänd
Ena sidan av mittfältet Ligger ej mot skena

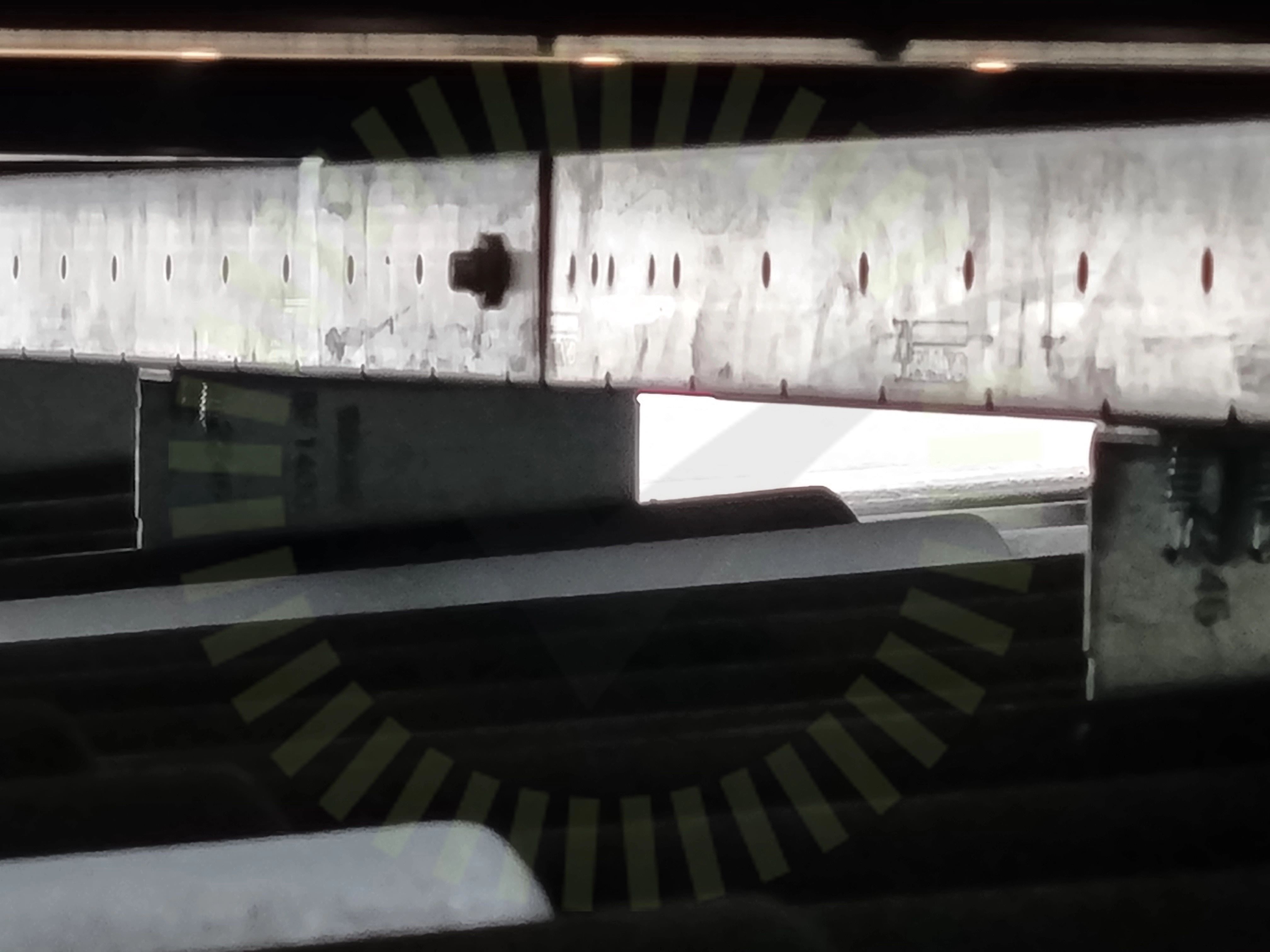

4.5 Skenskarvar
Inte godkänd
Ej skarvade med 4 skruv överallt
Godkända kontrollpunkter
16/22
Ej tillgängligt vid besiktning
1/22
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
2/28

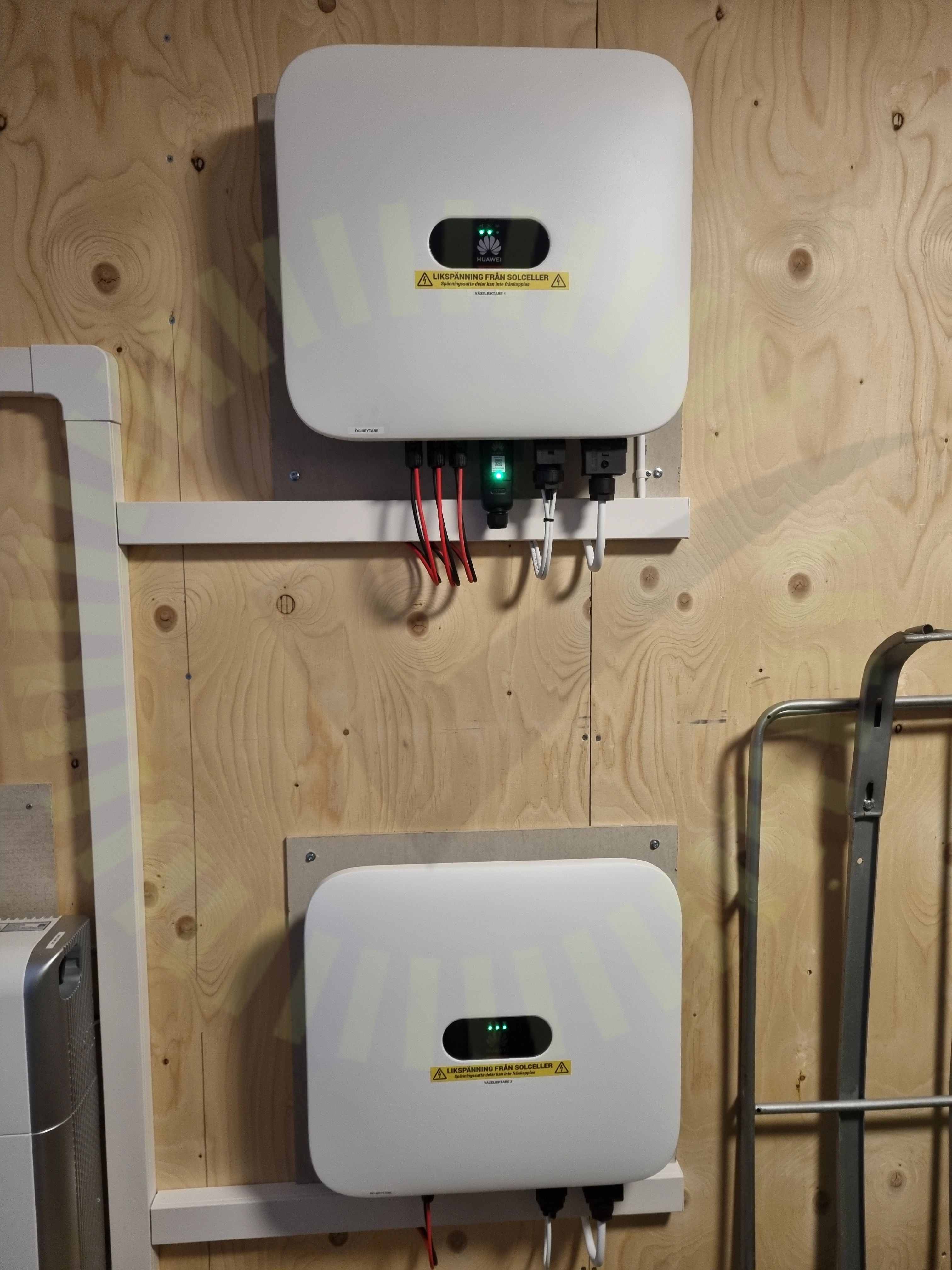

6.1 Avstånd
Rekommendation
Placerad ovanför annan vr men avstånd ok
6.2 Kontakter
Inte godkänd
Kontakter bottnade på vr
