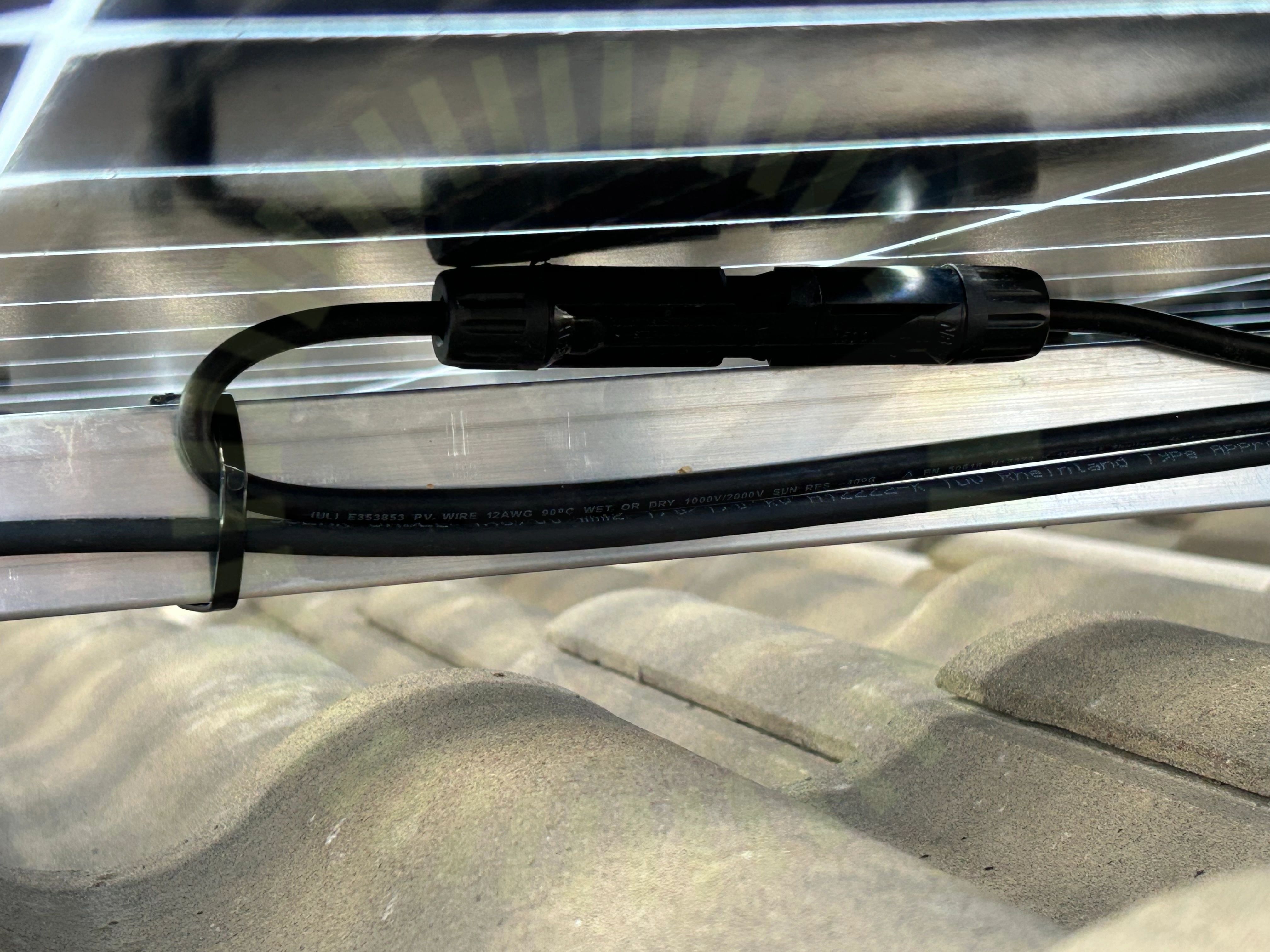

2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke.
Besiktningsrapport
8.1
Installation genom
EcoKraft
Datum
5 september 2023
Ort
Vallentuna , Stockholms län
85% godkända15% ej godkända
Om installationen
PanelerBauer: BS-108M10HBB-GG 395 - 430 W
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolis: S5-GR3P(3-20)K
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Bauer: BS-108M10HBB-GG 395 - 430 W
Anmärkningar
5/16

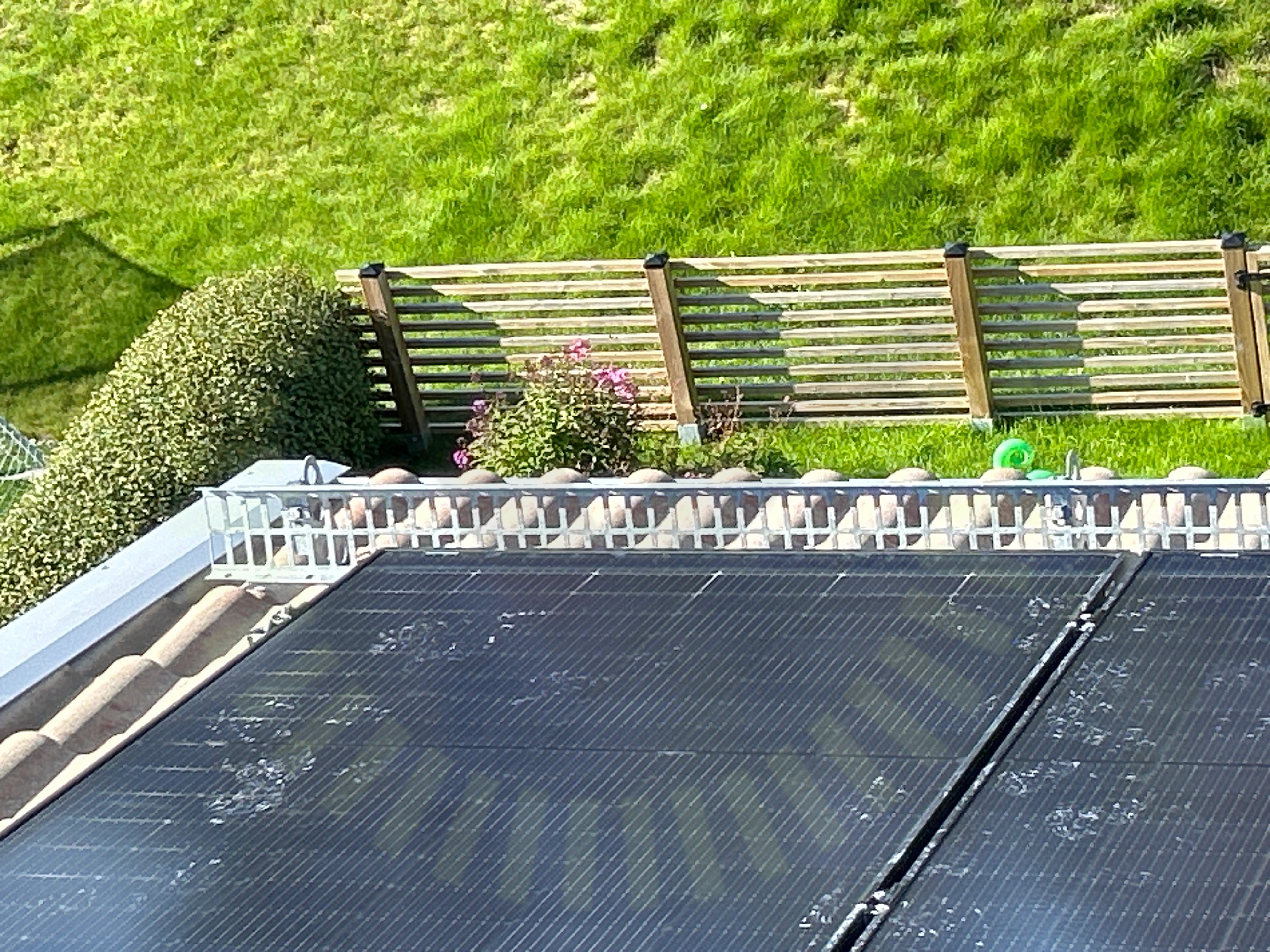

2.2 Punktbelastning
Inte godkändPanelernas framsida har utsatts för punktbelastning. Men kan inte avgöras om det kommer ställningsbyggare för målare eller om det kommer från solcellsinstallatör.

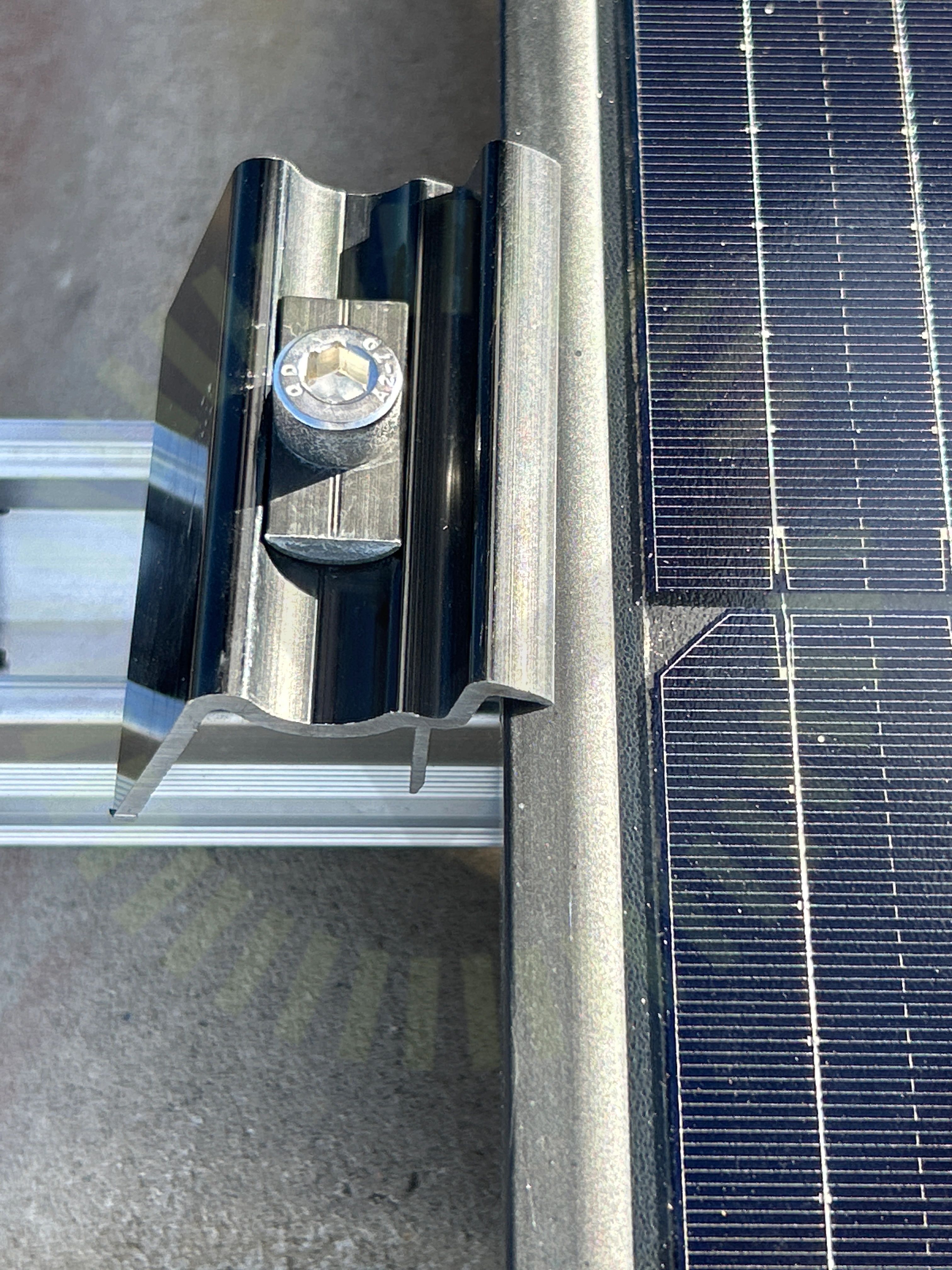

2.3 Klämmornas överlappning
Inte godkändKlämmor är vridna och överlappar inte korrekt med ramen.

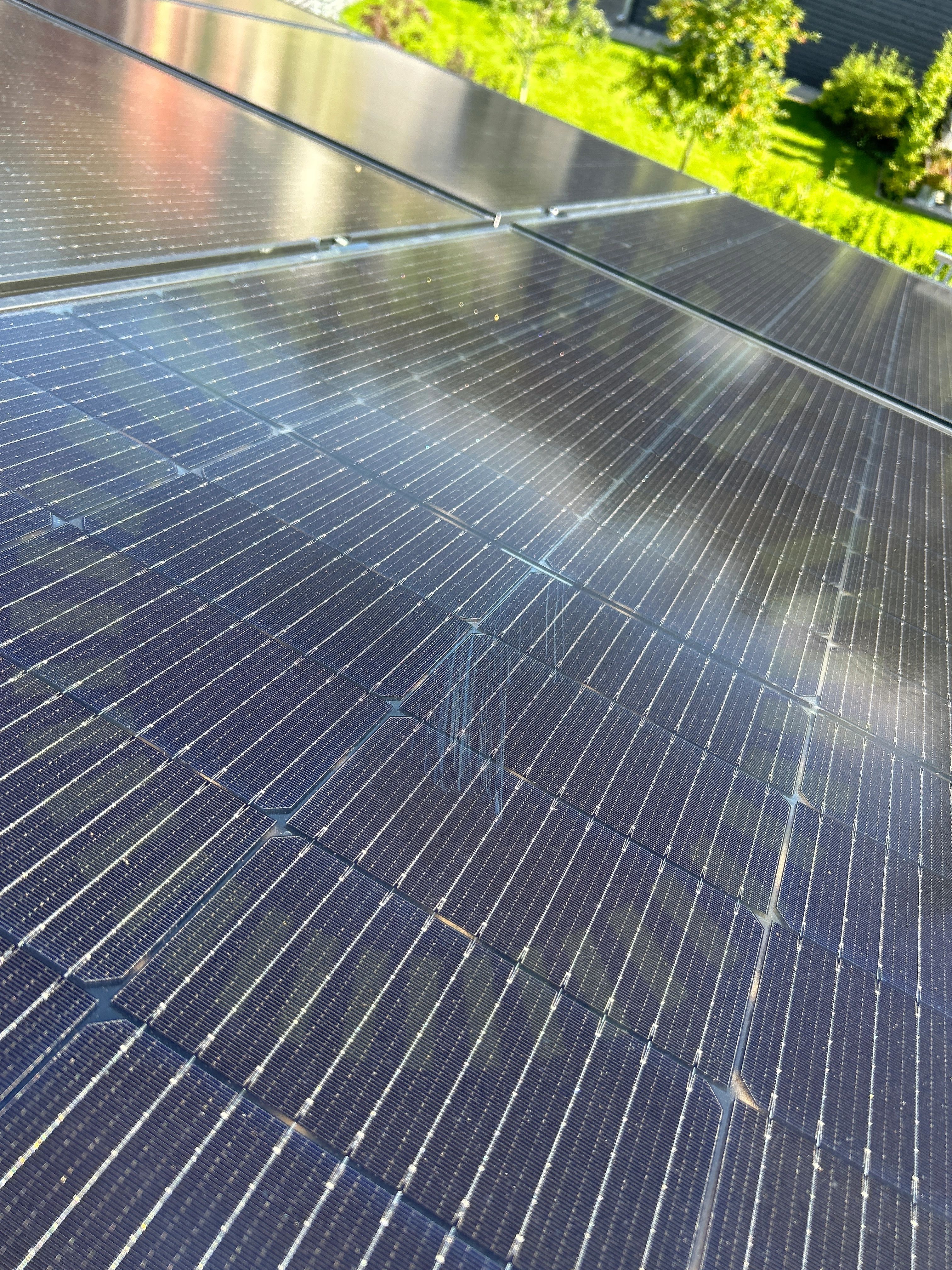

2.4 Skador på panel
Inte godkändLängre repor finns på panelerna.

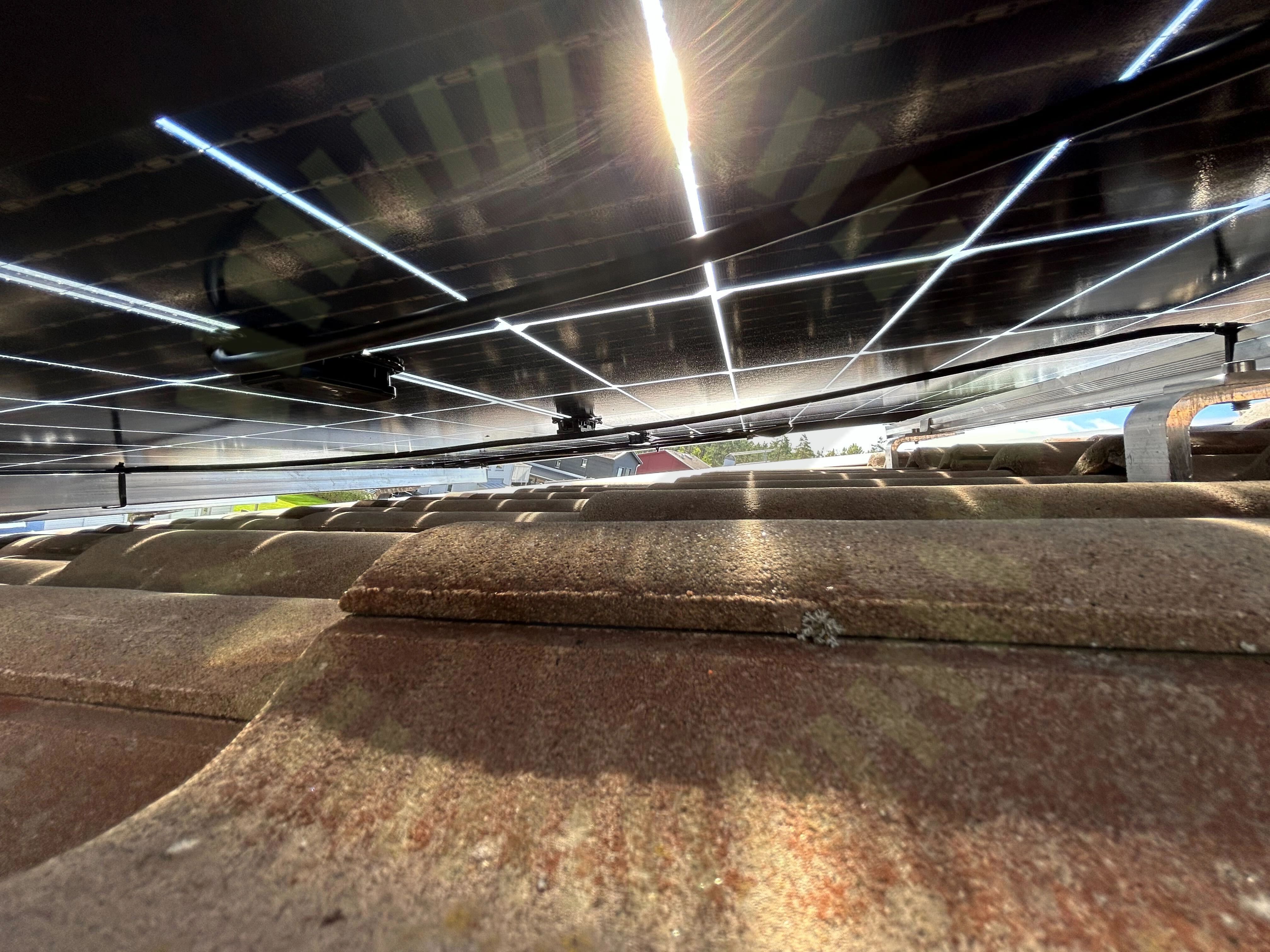

2.5 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.
Godkända kontrollpunkter
11/16Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKontaktdonPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
6/27

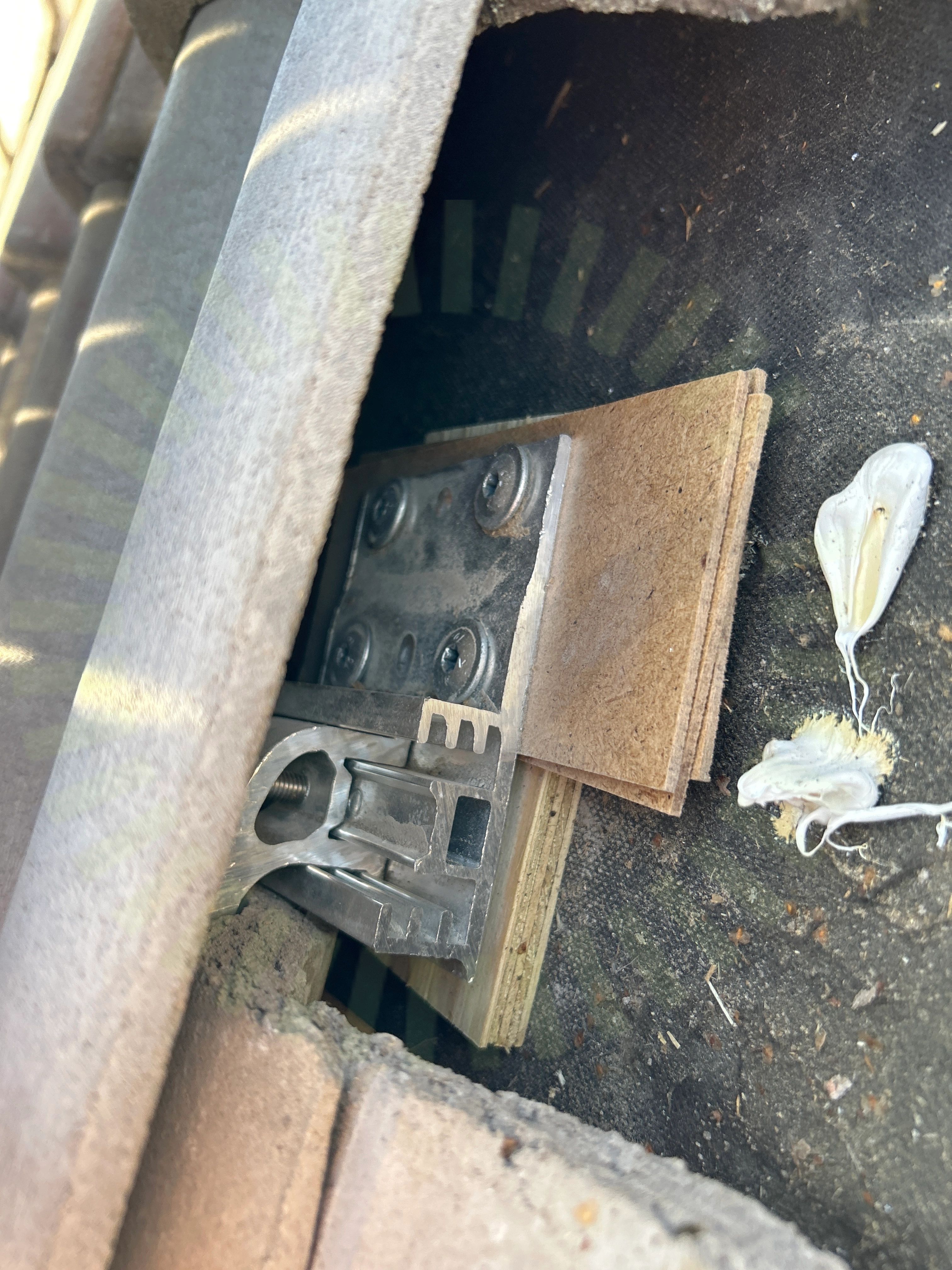

3.1 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
3.2 Infästningar
Inte godkändEn stor del av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

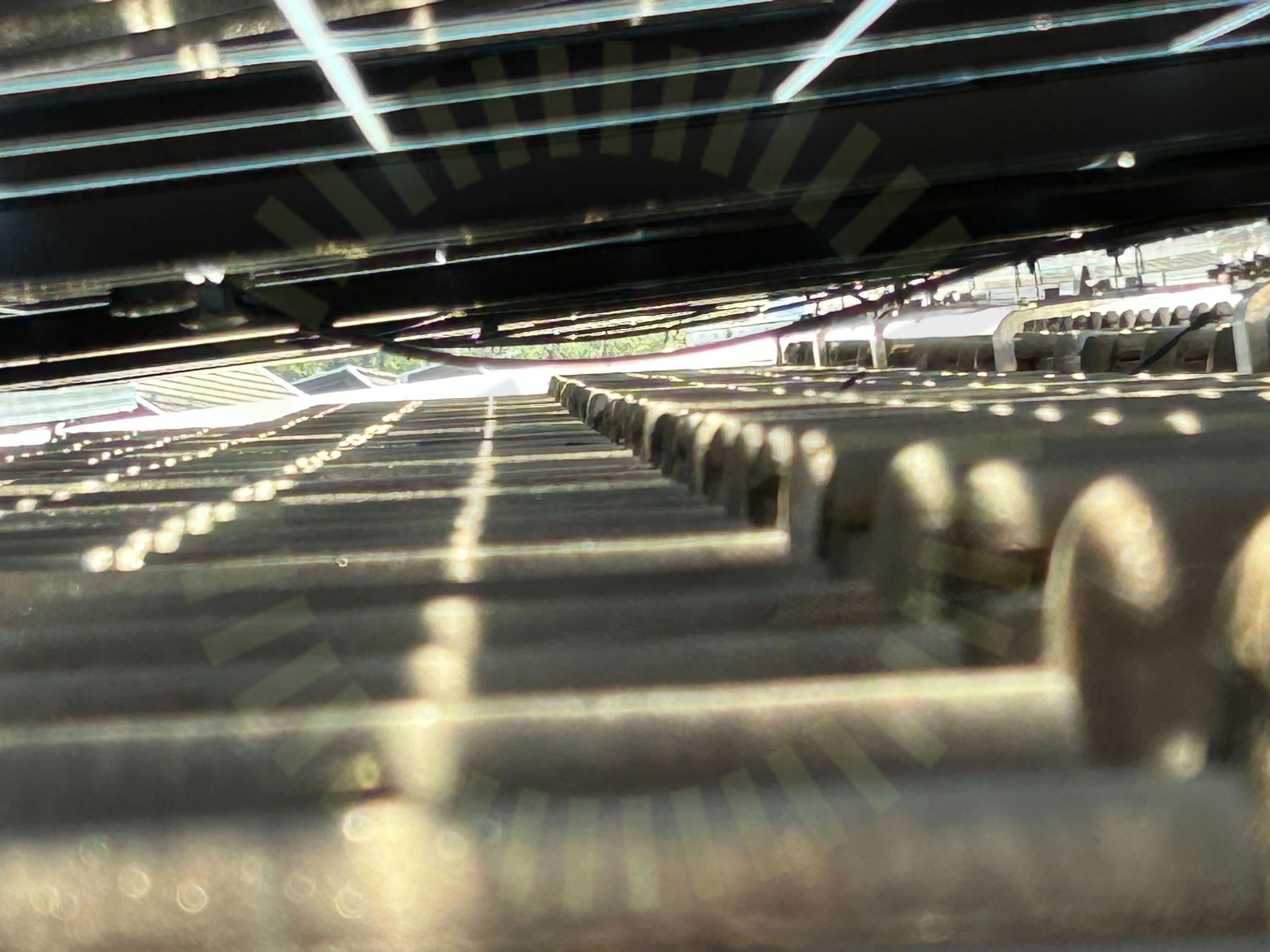

3.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
3.4 Skenornas överhäng
Inte godkändKorrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
3.5 Snö- och Vindlastberäkning
Inte godkändEn korrekt lastberäkning saknas vid besiktning. Den bifogade lastberäkning är utförd för installation med annat montagesystem samt annan panel.
Tillverkarens montageanvisningar
3.6 Takkrokarnas CC
Inte godkändKorrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/27Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/27Takgenomföring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/355.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

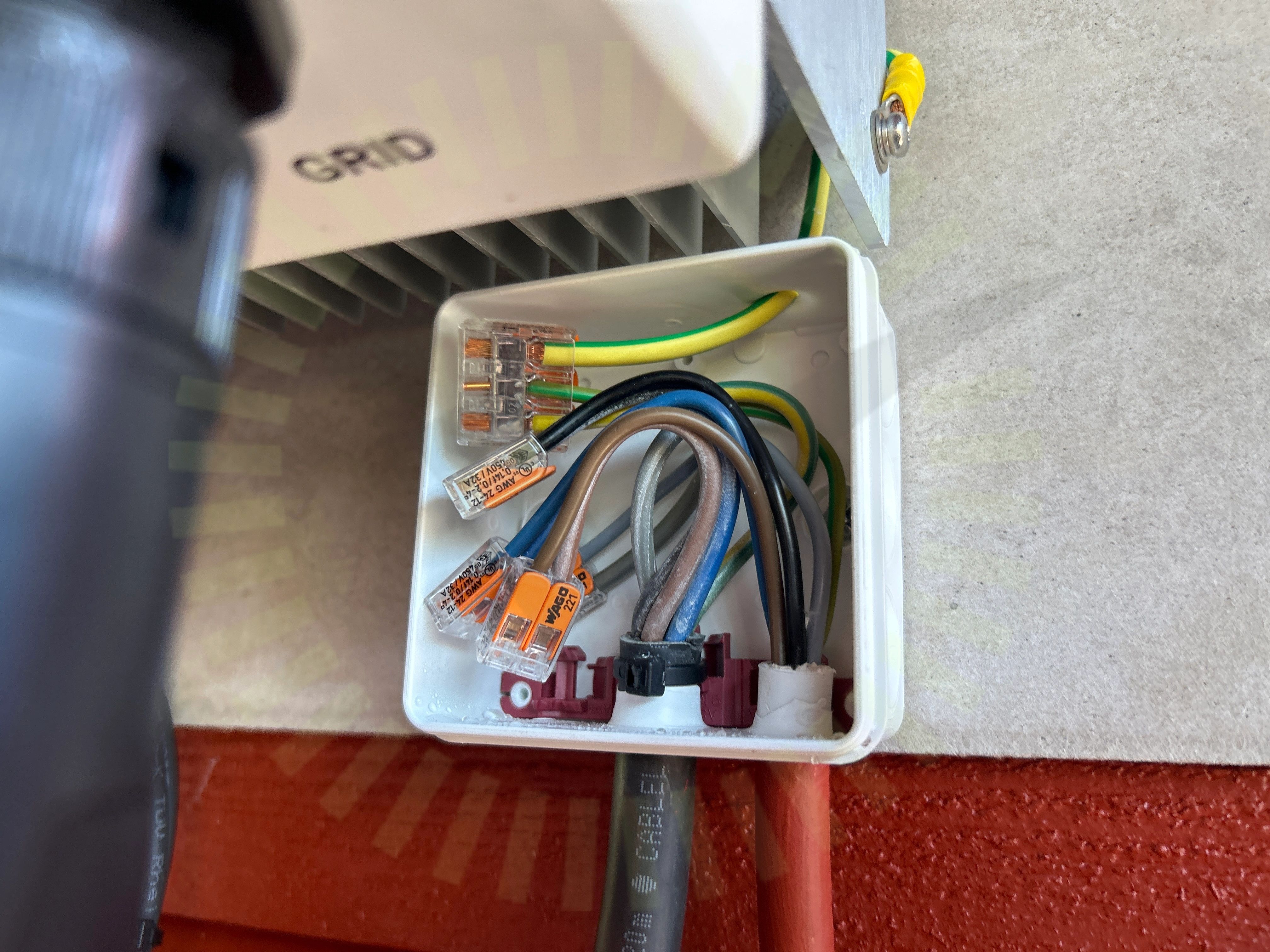

5.2 Kopplingsdosa
Inte godkändKopplingsdosans IP-klassning försämrad efter installation. Sluter inte tätt runt jordkabel från växelriktare. Märkbart fuktigt inuti dosan.
5.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
32/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
