3.1 Avsaknat underlag
Inte godkändKund saknar underlag för montagesystemet. Manual saknas.
Besiktningsrapport
8.5
Installation genom
Svea Solar
Datum
20 mars 2024
Ort
Dalby, Skåne län
93% godkända7% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemCWL Infästningsplatta med Wasi skena
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: DTSU666
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
CWL Infästningsplatta med Wasi skena
Anmärkningar
5/223.2 Skenors avstånd till varandra
Inte godkändTvå montagesystem är blandade, korrekt bedömning kan ej genomföras.
3.3 Snö- och Vindlastberäkning
Inte godkändTvå montagesystem är blandade, korrekt bedömning kan ej genomföras.
Tillverkarens montageanvisningar
3.4 Tätskiktsplattor CC mått
Inte godkändTvå montagesystem är blandade, korrekt bedömning kan ej genomföras.
Snö- och vindlastberäkning
3.5 Främmande material
Inte godkändTre olika montagesystem. CWL-infästningsplatta , Wasi -skena, schletter - krok. Detta påverkar garantin från tillverkare.
Godkända kontrollpunkter
16/22Använd tätskiktsdukDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSvetsning takpappSäkerhetsavståndVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/22Tätskiktsplattor Infästning
Risen: RSM40-8
Anmärkningar
2/18

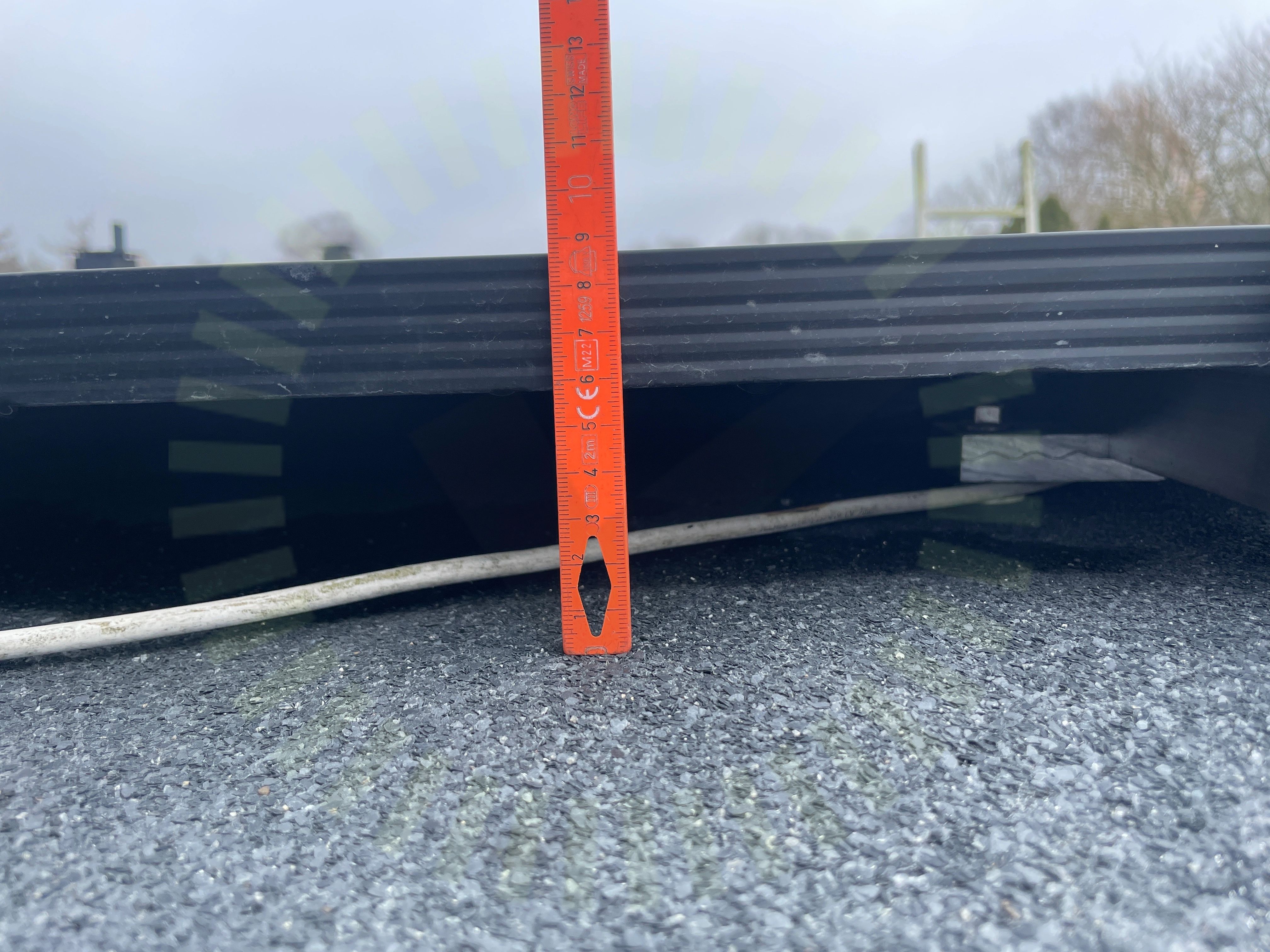

4.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
PV module installation and maintenance manual A1 2023 sida 9.
4.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
16/18Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
SVEA SOLAR: Power Saver 5-15kW
Godkända kontrollpunkter
15/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
SVEA SOLAR: Power Shifter 6-10kW
Godkända kontrollpunkter
41/41AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Undercentral
Anmärkningar
1/6

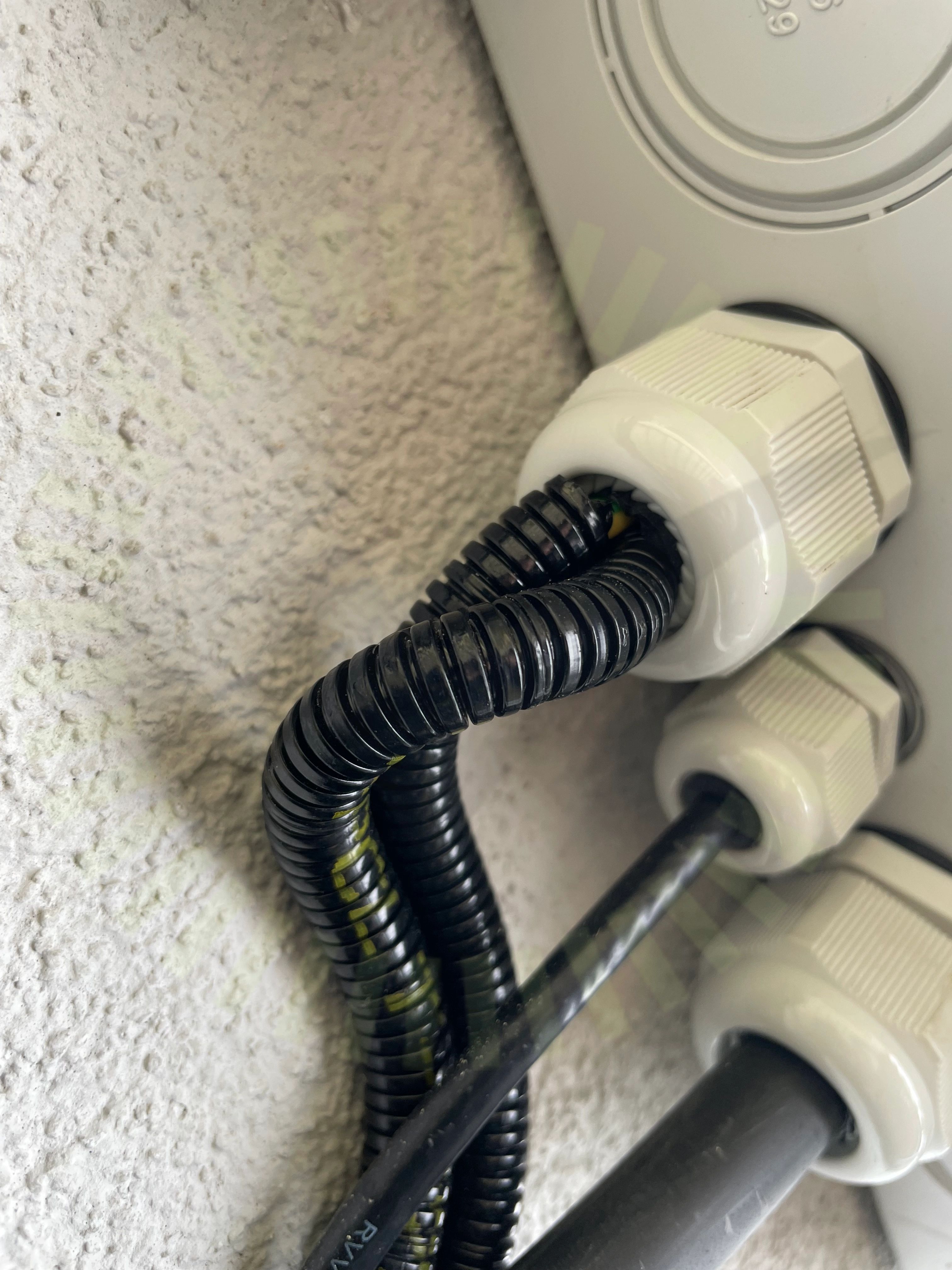

7.1 Kabelinföringar
Inte godkändTvå kablar går in i en förskruvning avsedd för en kabel. Förskruvning håller inte tätt.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
