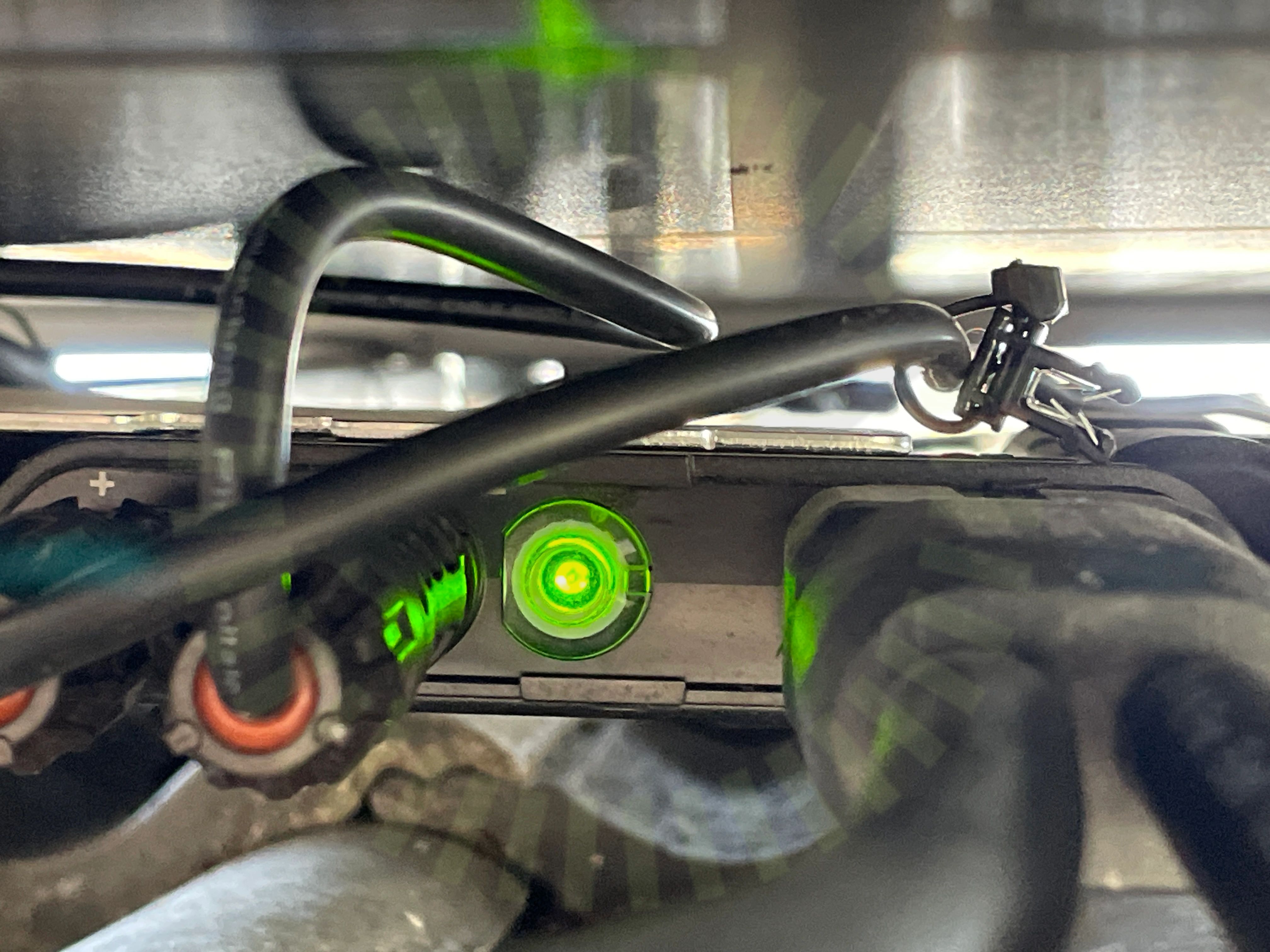

4.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Dragna i motsatt riktning från utgång utan stöd ca 70 cm.
Installation manual Denim V.Feb-2024-1, Sida 13
Besiktningsrapport
9.8
Installation genom
1KOMMA5°
Datum
2 oktober 2024
Ort
Flyinge, Skåne län
98% godkända2% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
MontagesystemWeland Stål: Pannfäste Läkt
VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
TillbehörEnphase: IQ Gateway Metered
TillbehörUndercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
9/9AC anslutning Avstånd närliggande objektFastsäkring av produktPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Micro-växelriktare
Godkända kontrollpunkter
14/14Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKabeldragning Kompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionPlaceringSmartmätare
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
1/15Godkända kontrollpunkter
14/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Pannfäste Läkt
Anmärkningar
1/20
5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning. Uppmätt 70 cm vid efterkontroll på flera ställen.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
19/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
3/3Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Godkända kontrollpunkter
26/26AC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieKommunikation med batteriLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlacering av CT klämmorSkadat kablageSkador signalkablageSkarp kantSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt material
