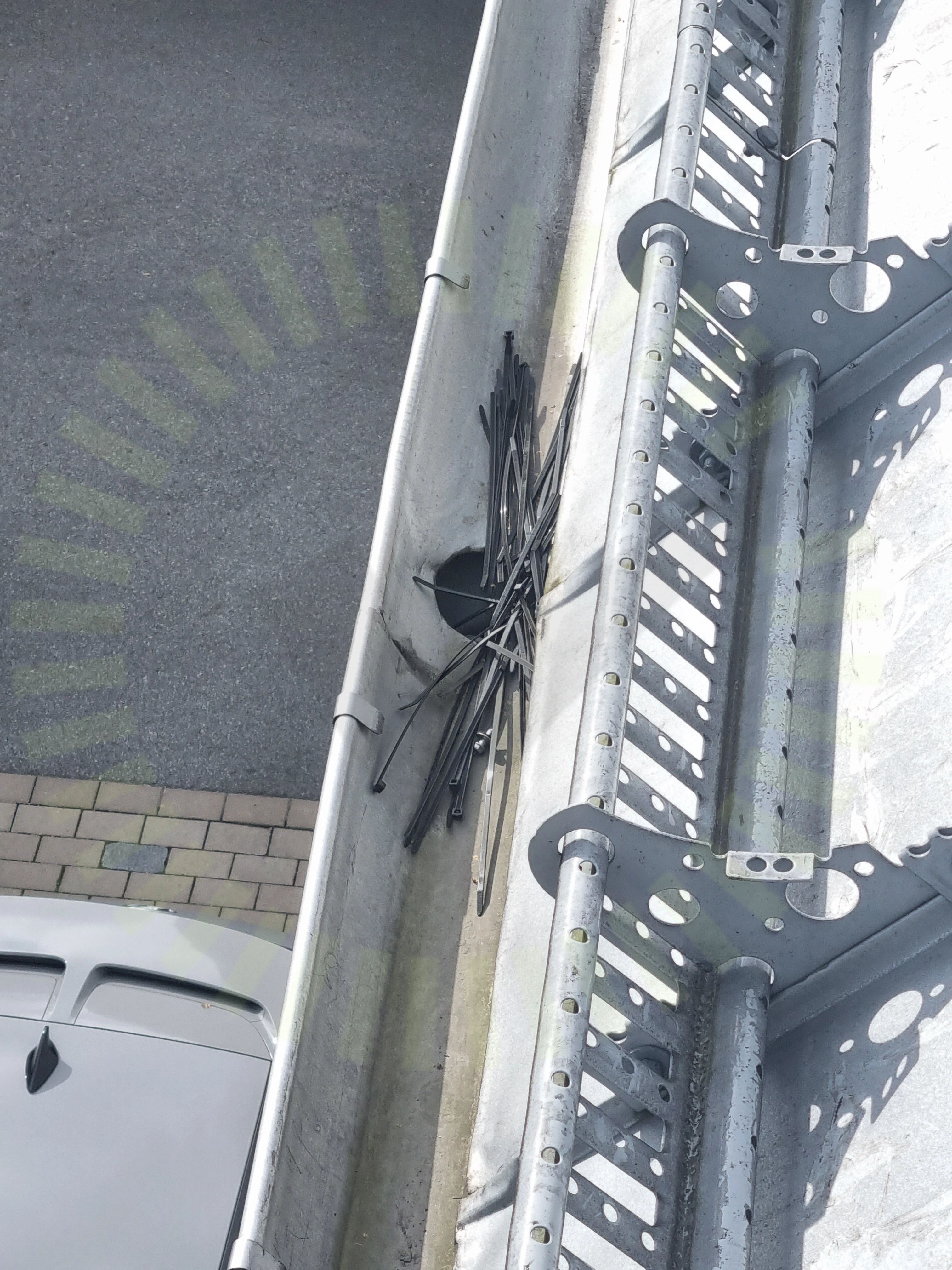

1.1 Skräp/ materiel
Inte godkändDet ligger mycket skräp/buntband, kablar i hängrännor och på taket
Besiktningsrapport
8.4
Installation genom
1KOMMA5°
Datum
5 september 2023
Ort
Vällingby, Stockholms län
88% godkända13% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Falsfäste
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/41.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/4AvtalMätprotokoll DC
Optimerare: Allmänt
Anmärkningar
2/5
2.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från optimerarnas utgångar. Även kablar är hårt spända till skena på andra sidan.

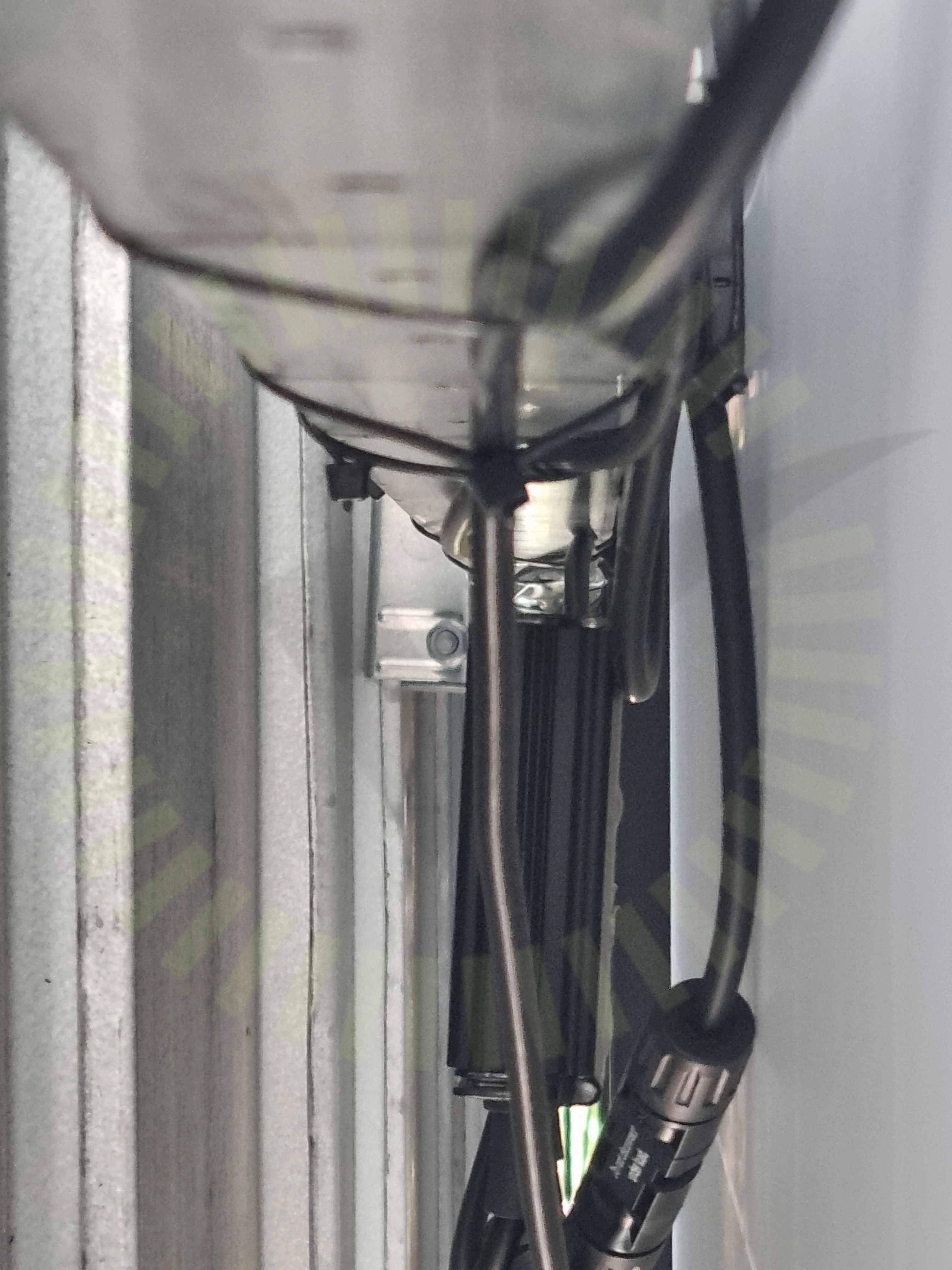

2.2 Placering
Inte godkändOm optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier. Avståndet mellan skena och optimerare är överstiget
Tillverkarens anvisningar
Godkända kontrollpunkter
3/5Fastsäkring av produktKompatibilitetKontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
5/16

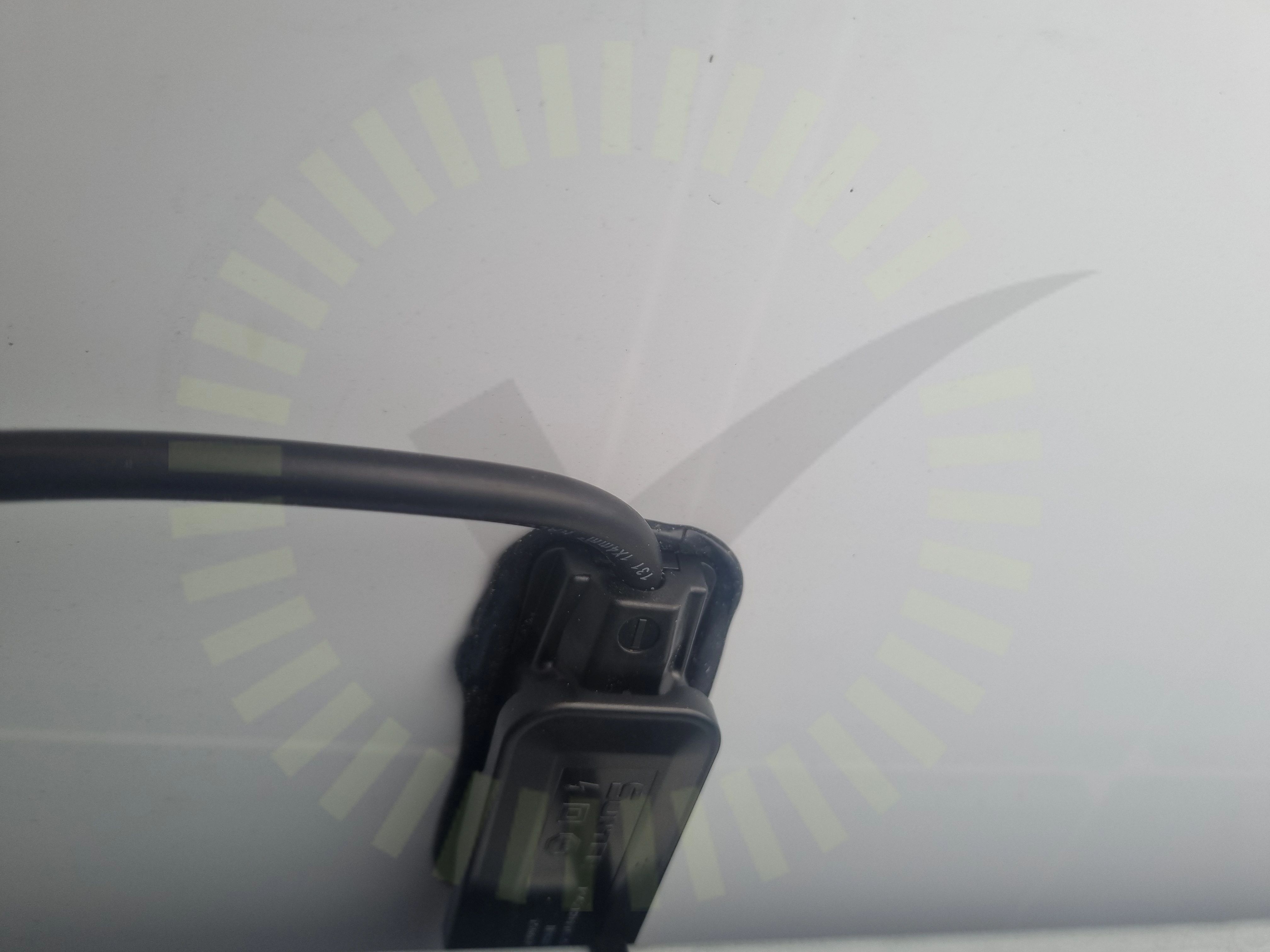

4.1 Panelkablagets böjradie
Inte godkändKablagets böjradie är för skarp.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

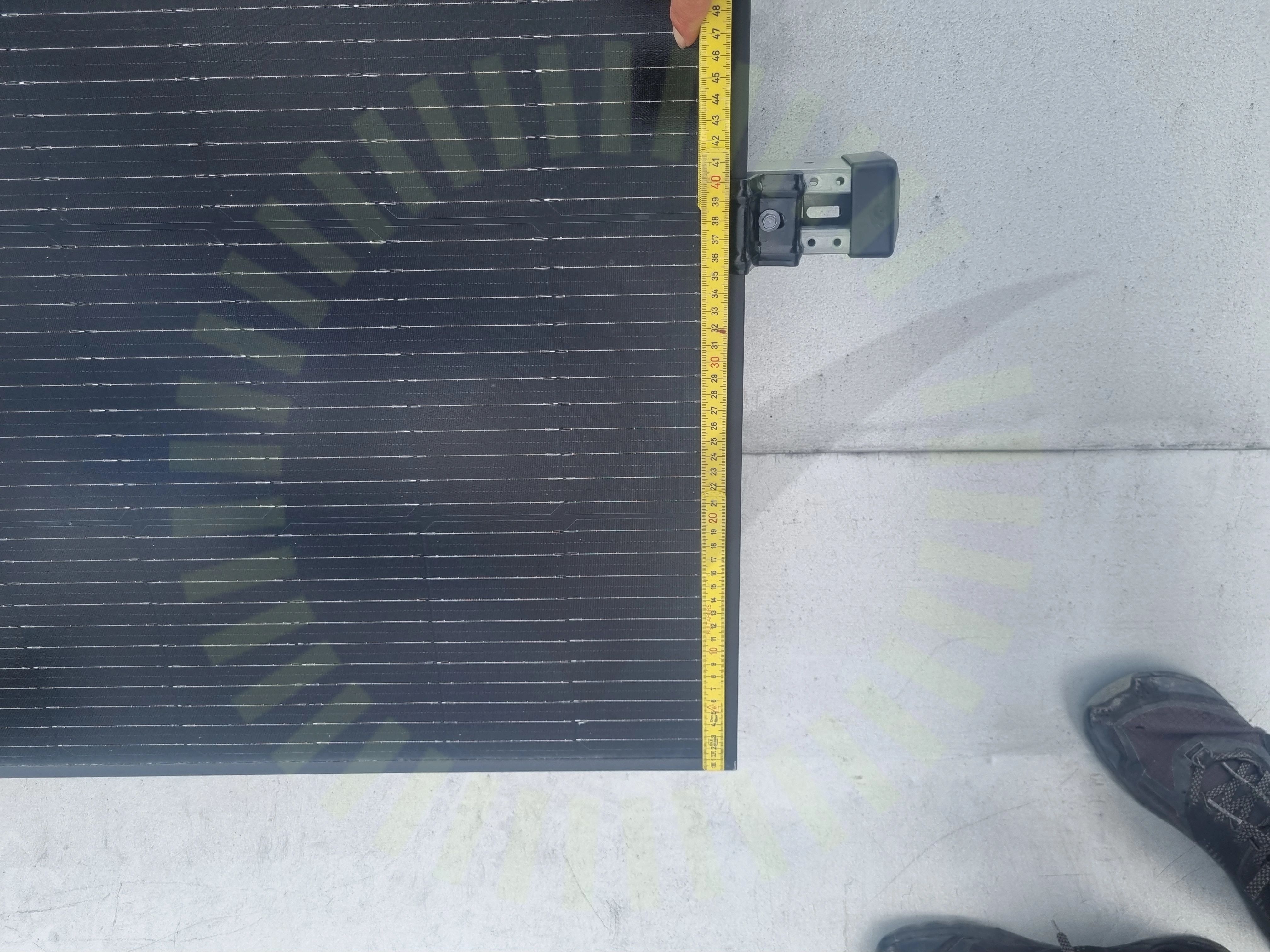

4.2 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
4.3 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt. Kontakter Ligger klämd mellan optimerare och panelens bakstycke
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
4.4 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress.
4.5 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00, 712.526
Godkända kontrollpunkter
10/16DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, Weland Stål: Falsfäste
Anmärkningar
3/21
5.1 Falsinfästning
Inte godkändInfäsntingar ligger inte korrekt över falsen. Infästningar sitter snett
MA5101 Sid 1 (1) | Version 4 - 221219
5.2 Kabeldragning mellan takytor
Inte godkändKablage ligger oskyddat mellan takytor.

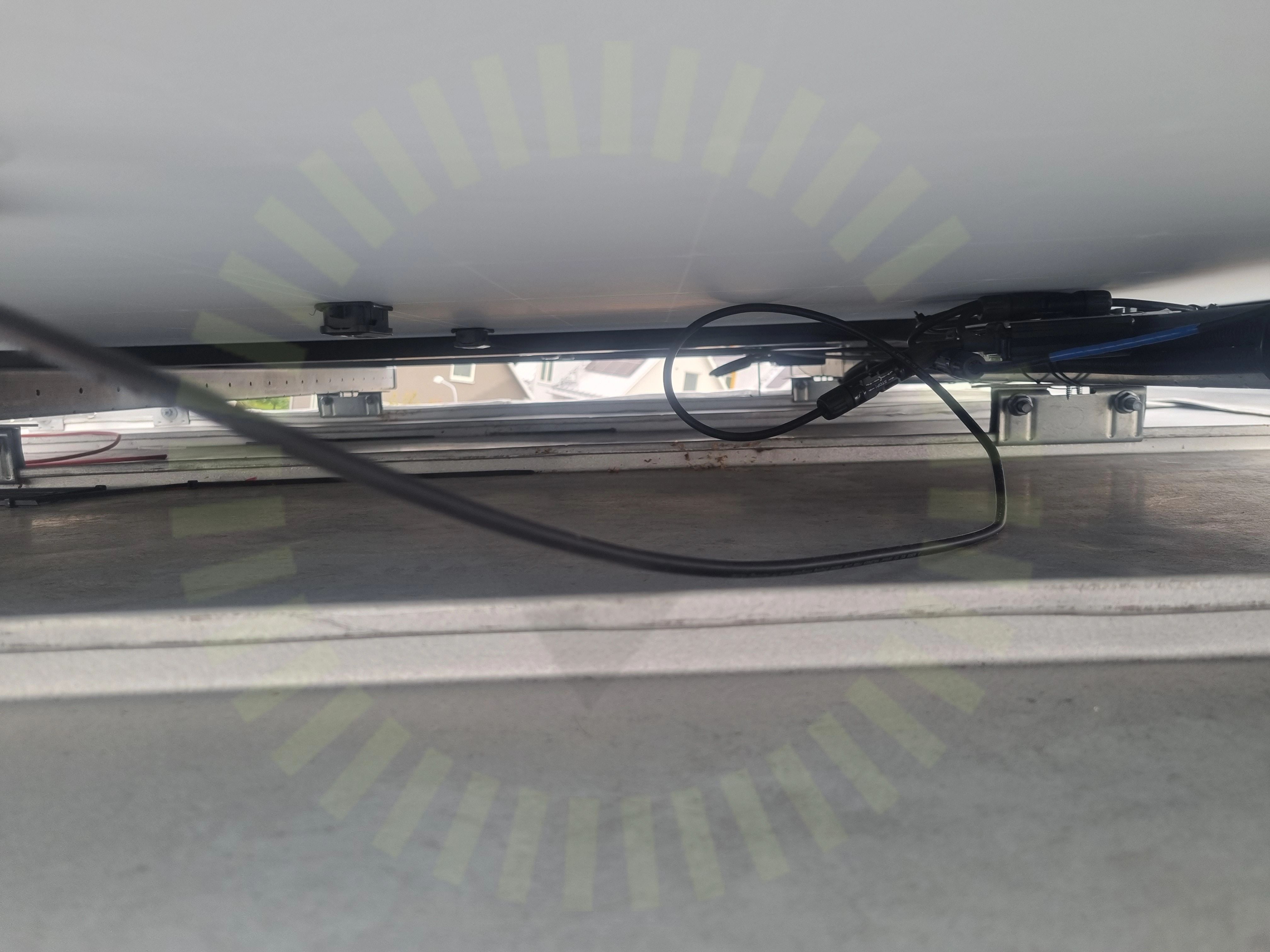

5.3 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
Godkända kontrollpunkter
18/21DC kabel förläggningFalsfästenas CCFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/30
7.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
Godkända kontrollpunkter
28/30AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens kontakter
Ej tillgängligt vid besiktning
1/30Strängdesign
