1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Solar Choice
Datum
16 oktober 2023
Ort
Åstorp, Skåne län
88% godkända12% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Solar Choice som har ett medelhögt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
16/16AnslutningAnslutningBöjradieBöjradieEgenskaperEgenskaperFörskruvningarFörskruvningarIdentifieringIdentifieringInfästningInfästningPlaceringPlaceringYttre påverkanYttre påverkan
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
2/16

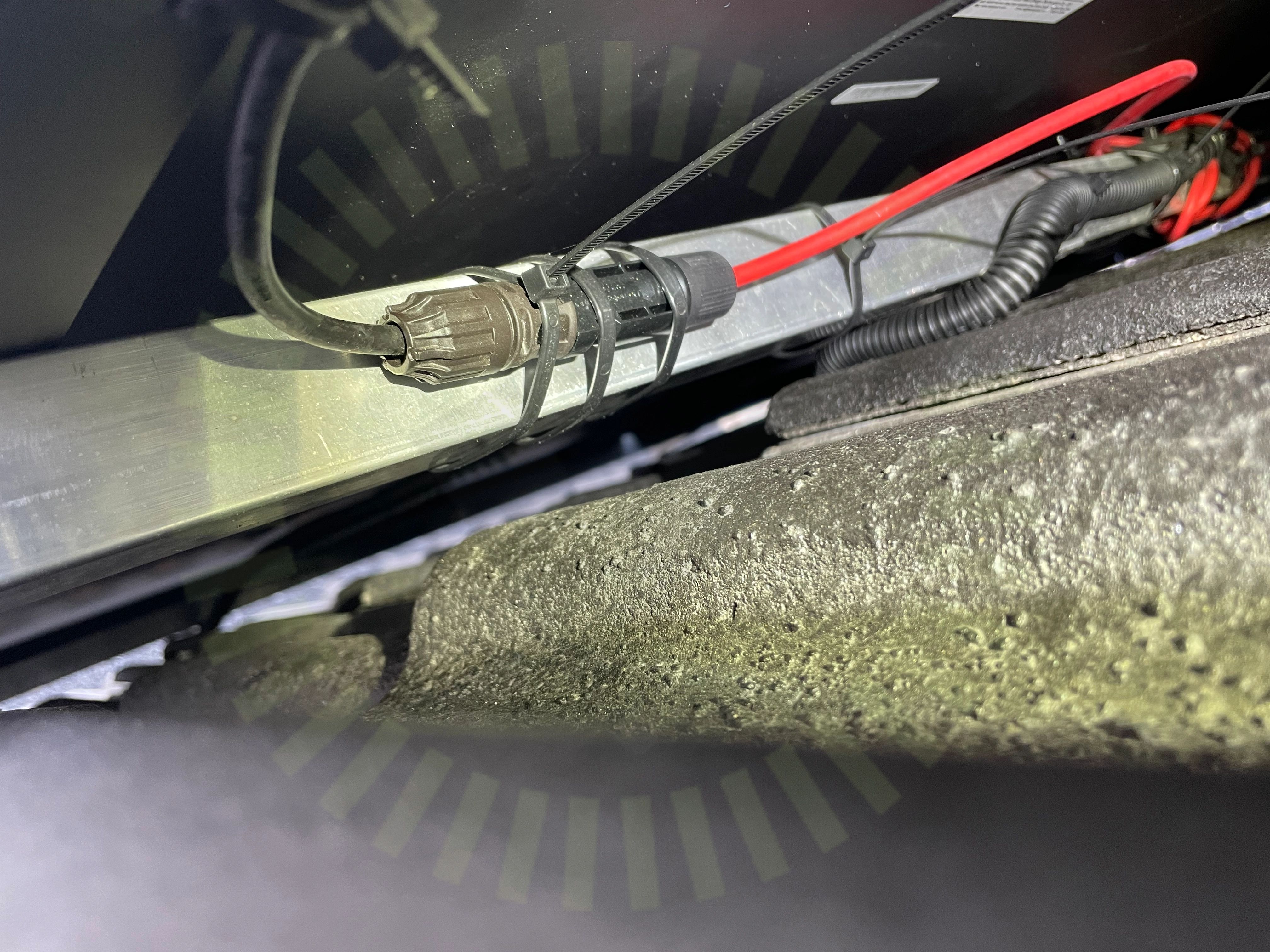

3.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00, 712.526

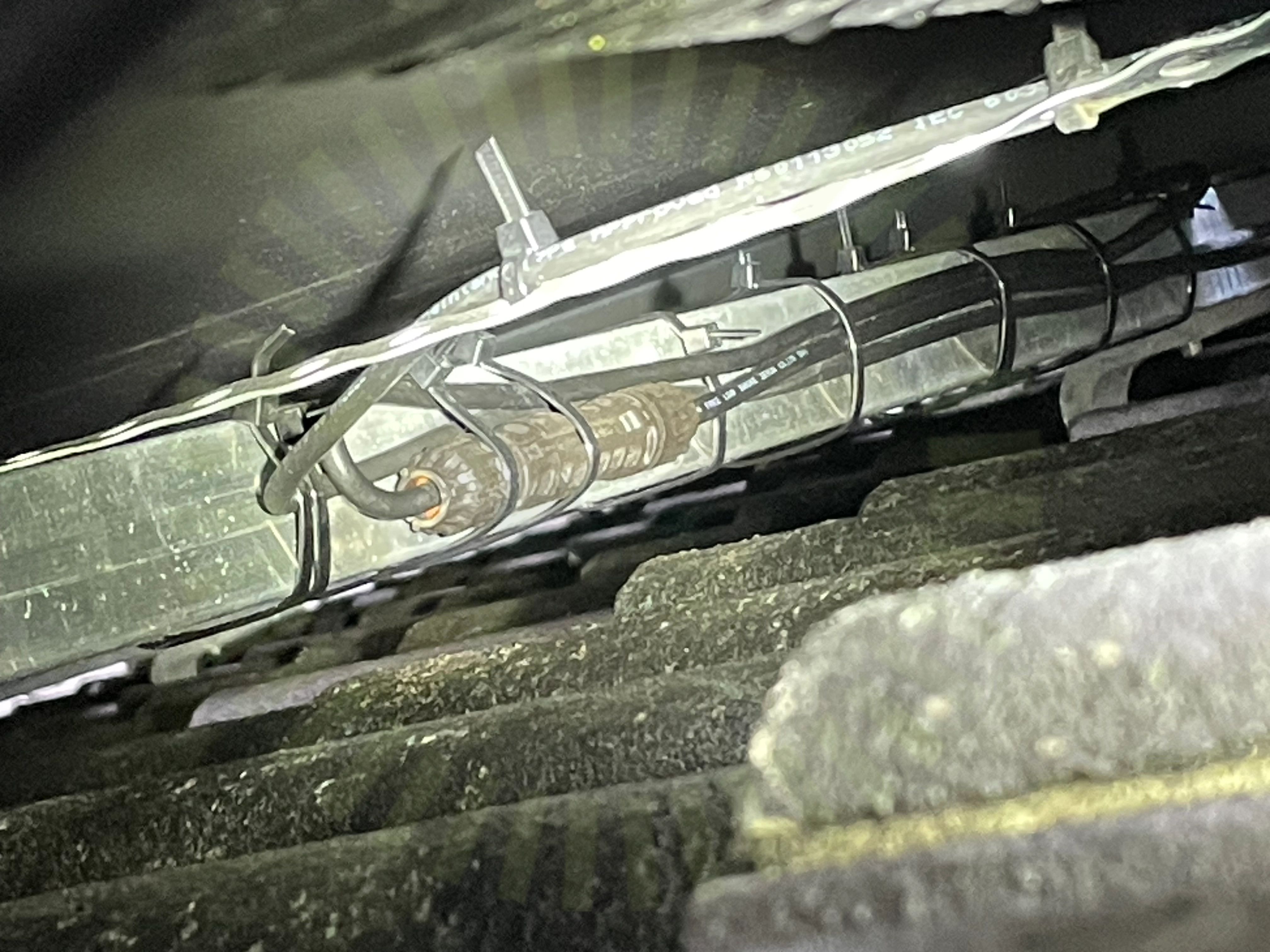

3.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
14/16Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
4/25
4.1 Infästningar
Inte godkändMajoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22

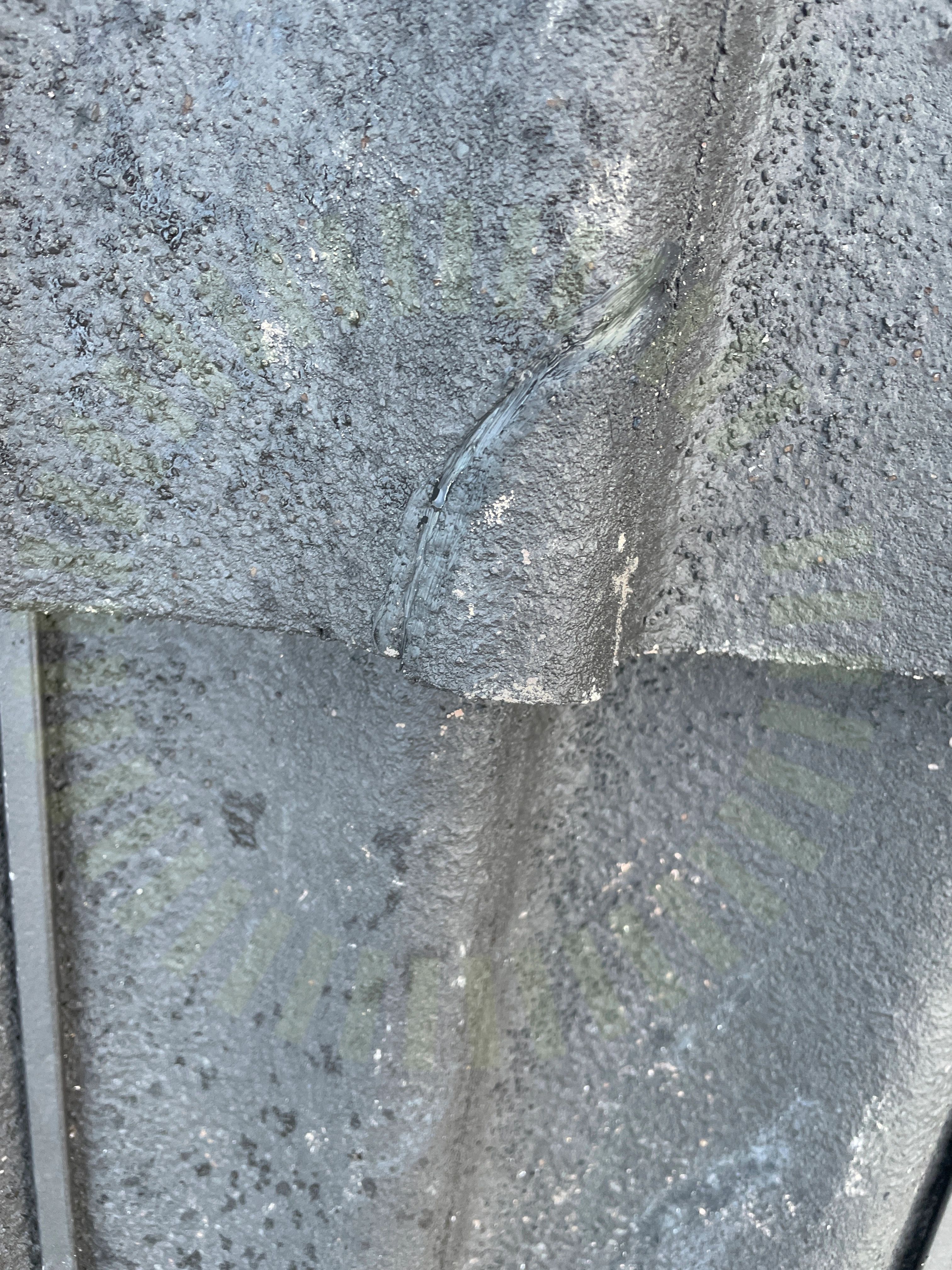

4.2 Skador
Inte godkändSkador noterade på taket runt installationen.

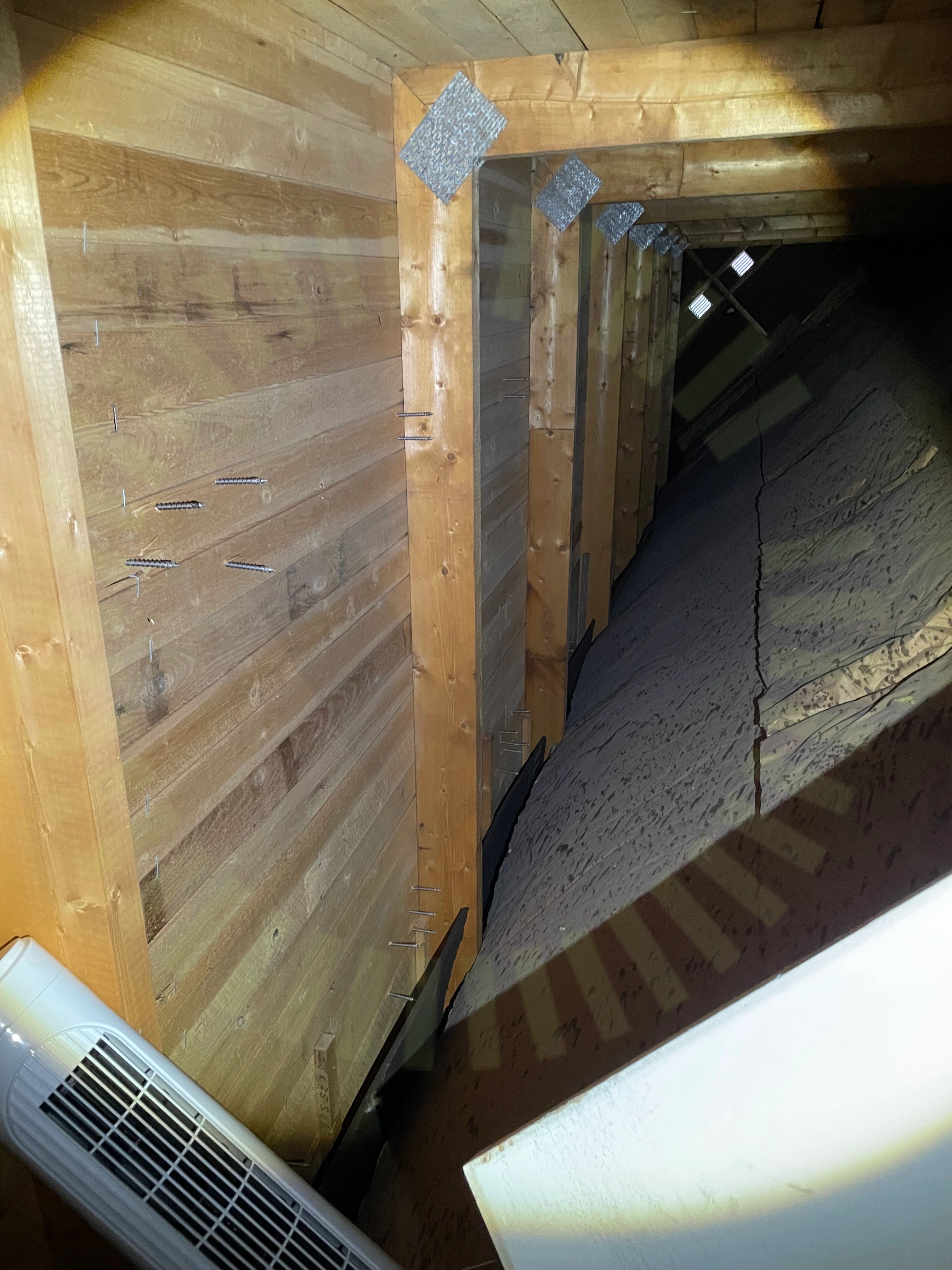

4.3 Takstolsinfästning
Inte godkändSkruvar har missat takstol.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

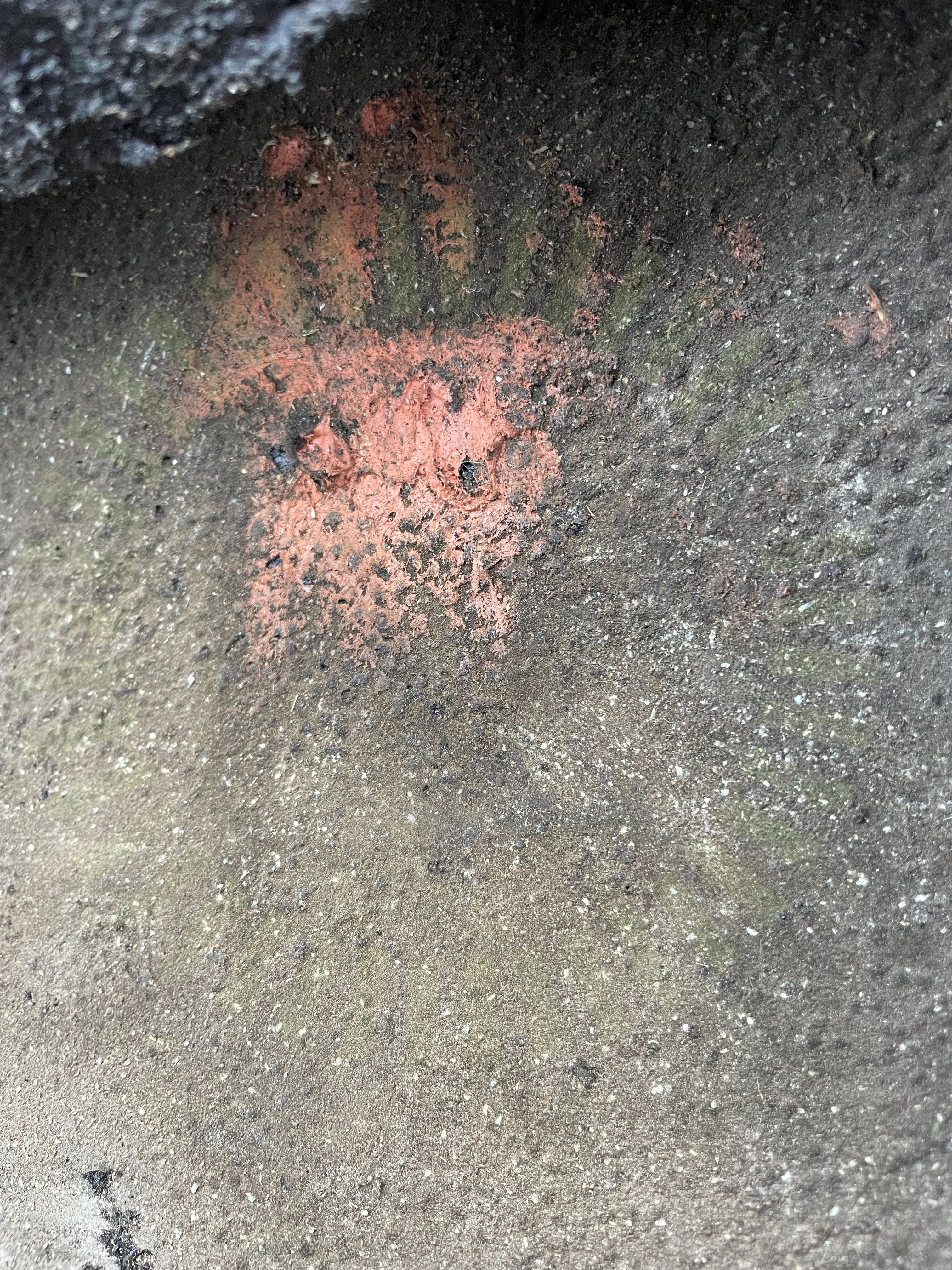

4.4 Tätning av tätskikt
Inte godkändUnderlag som styrker valt materials lämplighet för tätning av felplacerade skruvhål saknas.
Godkända kontrollpunkter
21/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5

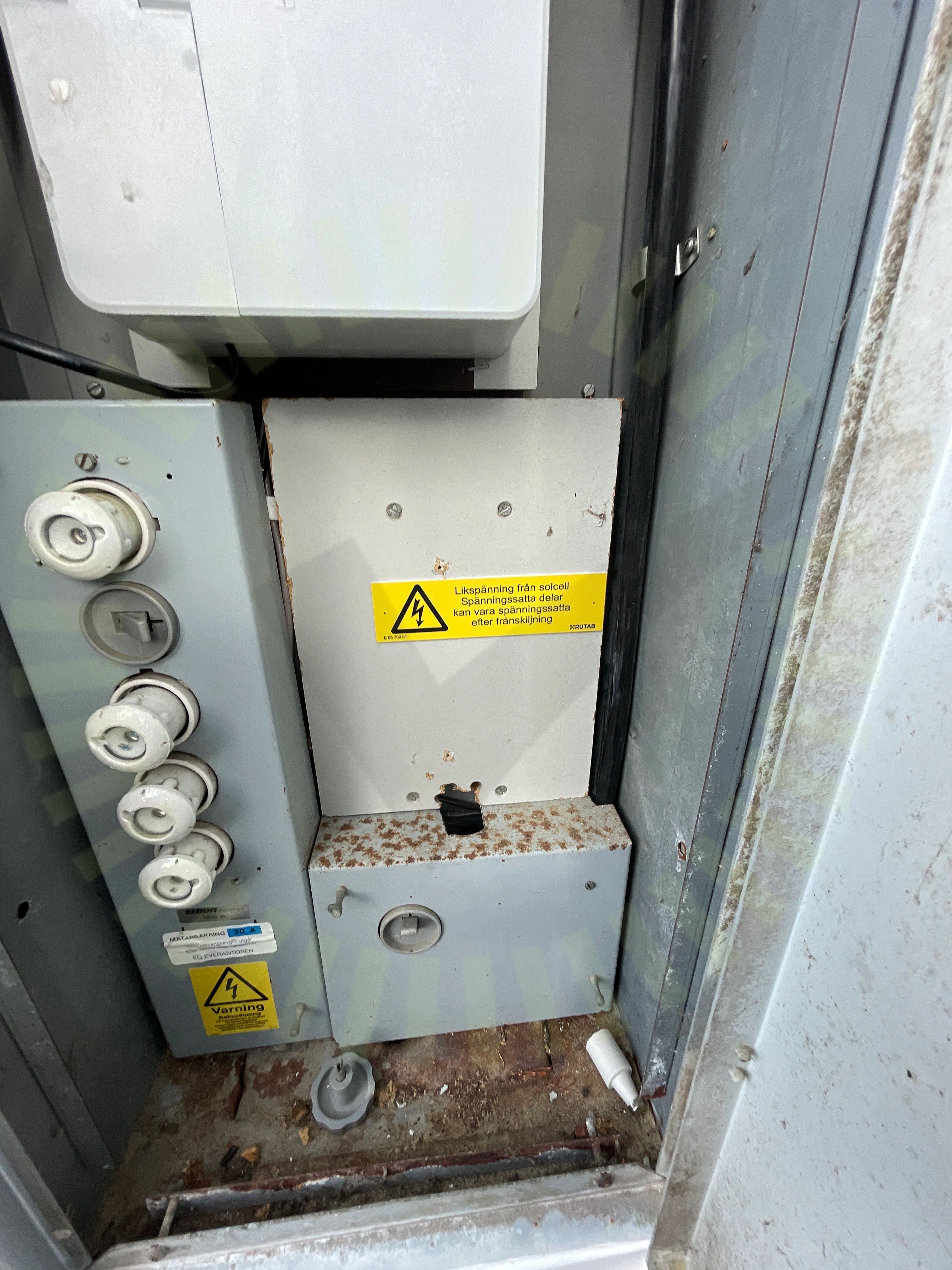

6.1 Missvisande varselmärkning
Inte godkändMissvisande varselmärkning. Likspänning förekommer inte på markerad plats.
6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav vid undercentral. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Informering av solcellerTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
4/35

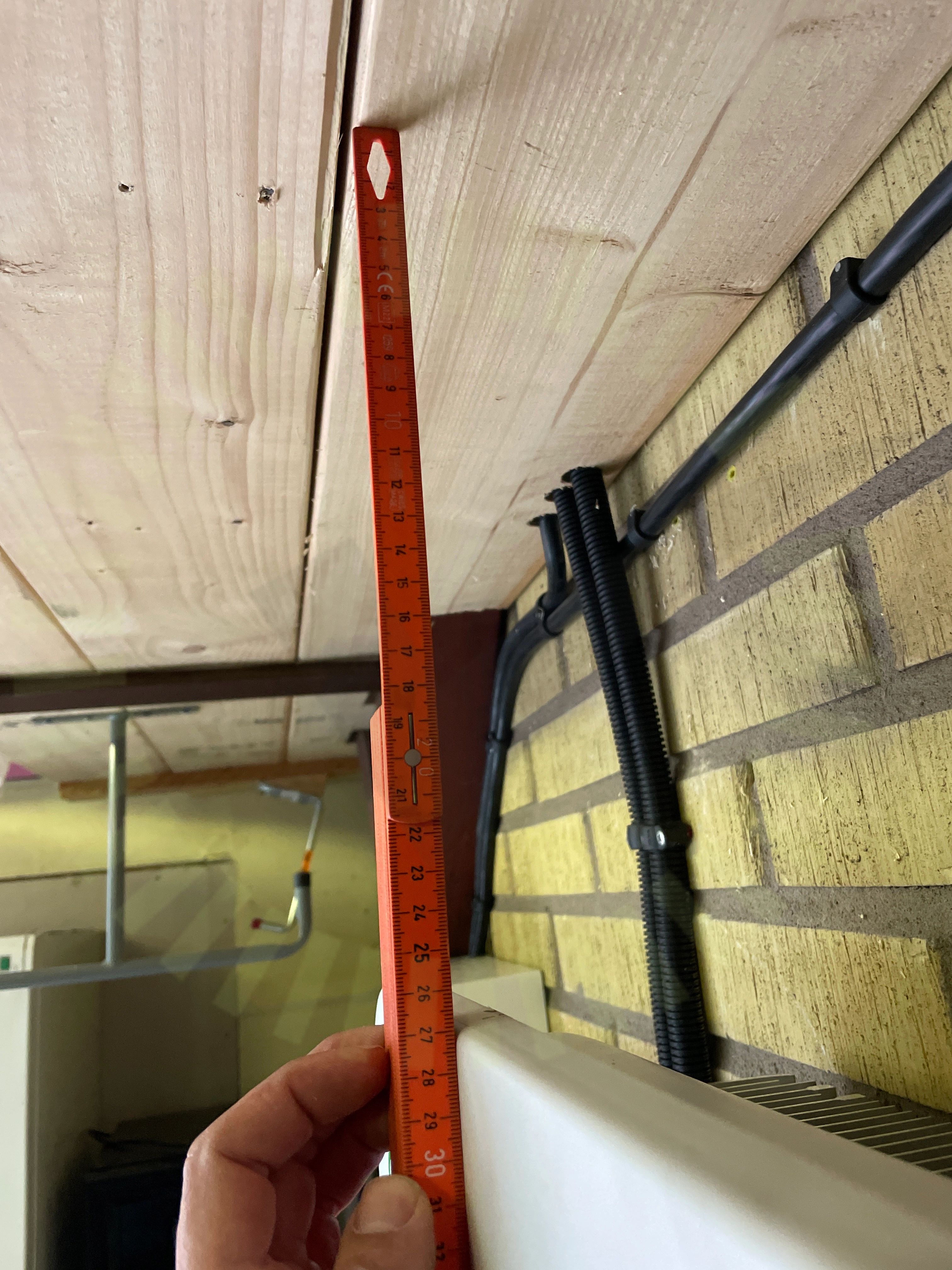

7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12

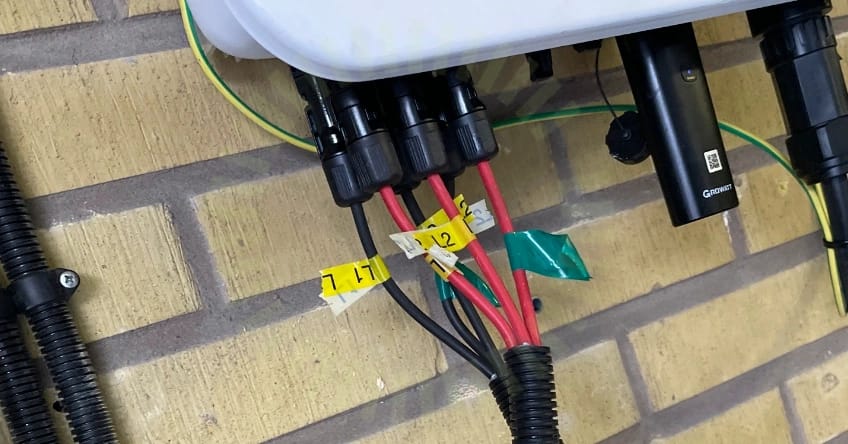

7.2 DC Kontakter
Inte godkändKontakter i förbindelse på växelriktaren är från olika tillverkare.
7.3 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)

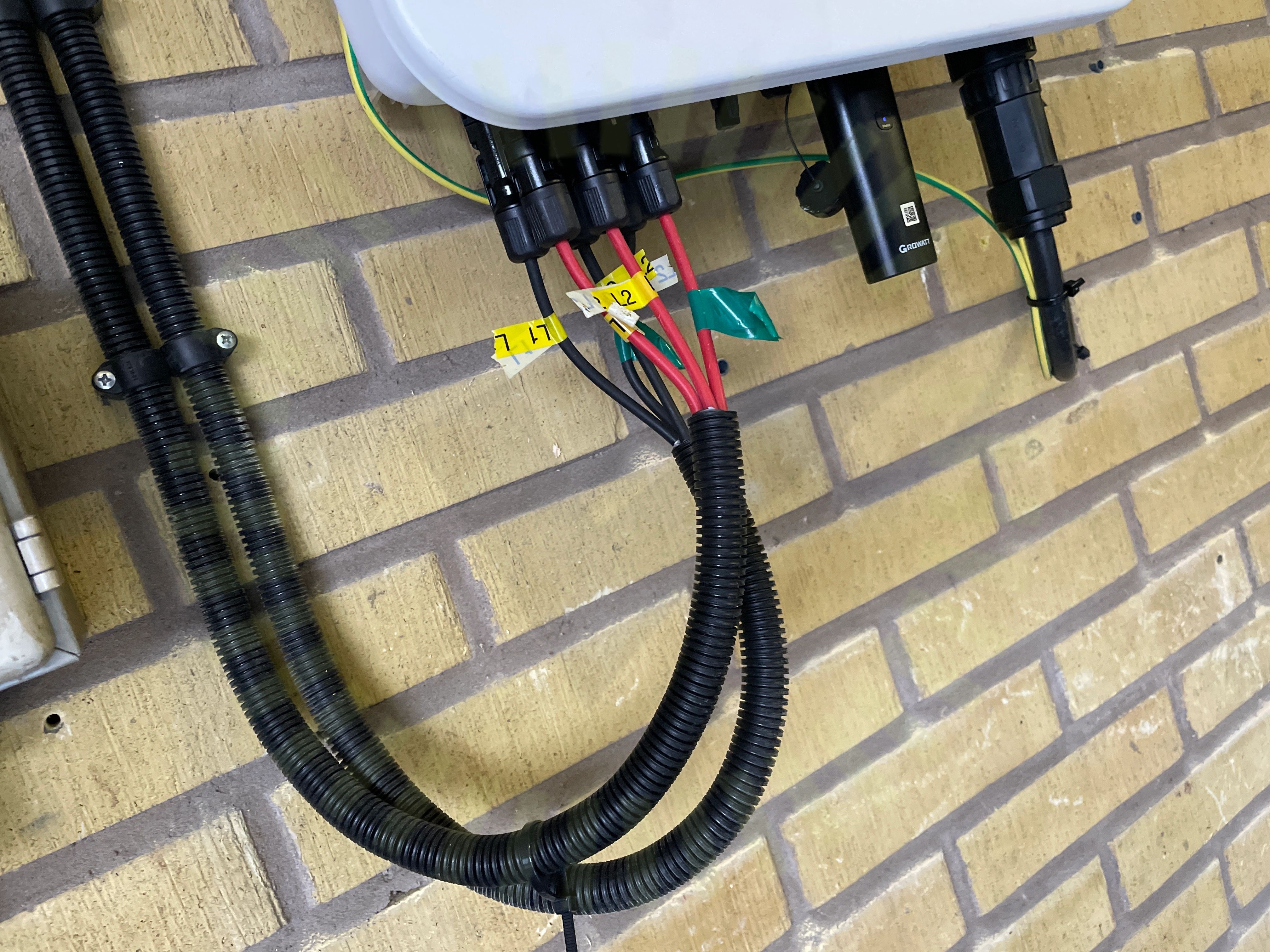

7.4 Stress på kontakter
Inte godkändTyngden från skyddslangen skapar en negativ effekt och utsätter kontakterna till växelriktaren för stress.
Godkända kontrollpunkter
31/35AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
