Besiktningsrapport
9.9
Installation genom
EcoKraft
Datum
6 november 2023
Ort
Hindås, Västra Götalands län
Kabeluppfästning
Skenornas infästning
Förbindelse av kontakter
Kontaktdon
96% godkända
4% ej godkända
Om installationen
Paneler
SolarWatt: Vision H 3.0
Montagesystem
K2: SingleRail: CrossHook 3S
Växelriktare
SMA: STP (12-25)-50
Batteri
Sonnen
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
11/11
Anslutning batteri
CT klämmor
Driftsättning
Fastsäkring av produkt
Fritt avstånd runt batteri
Jordfelsbrytare
Kablage
Kommunikation
Rakt stående
stålkant
Utrymme
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
2/29
3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

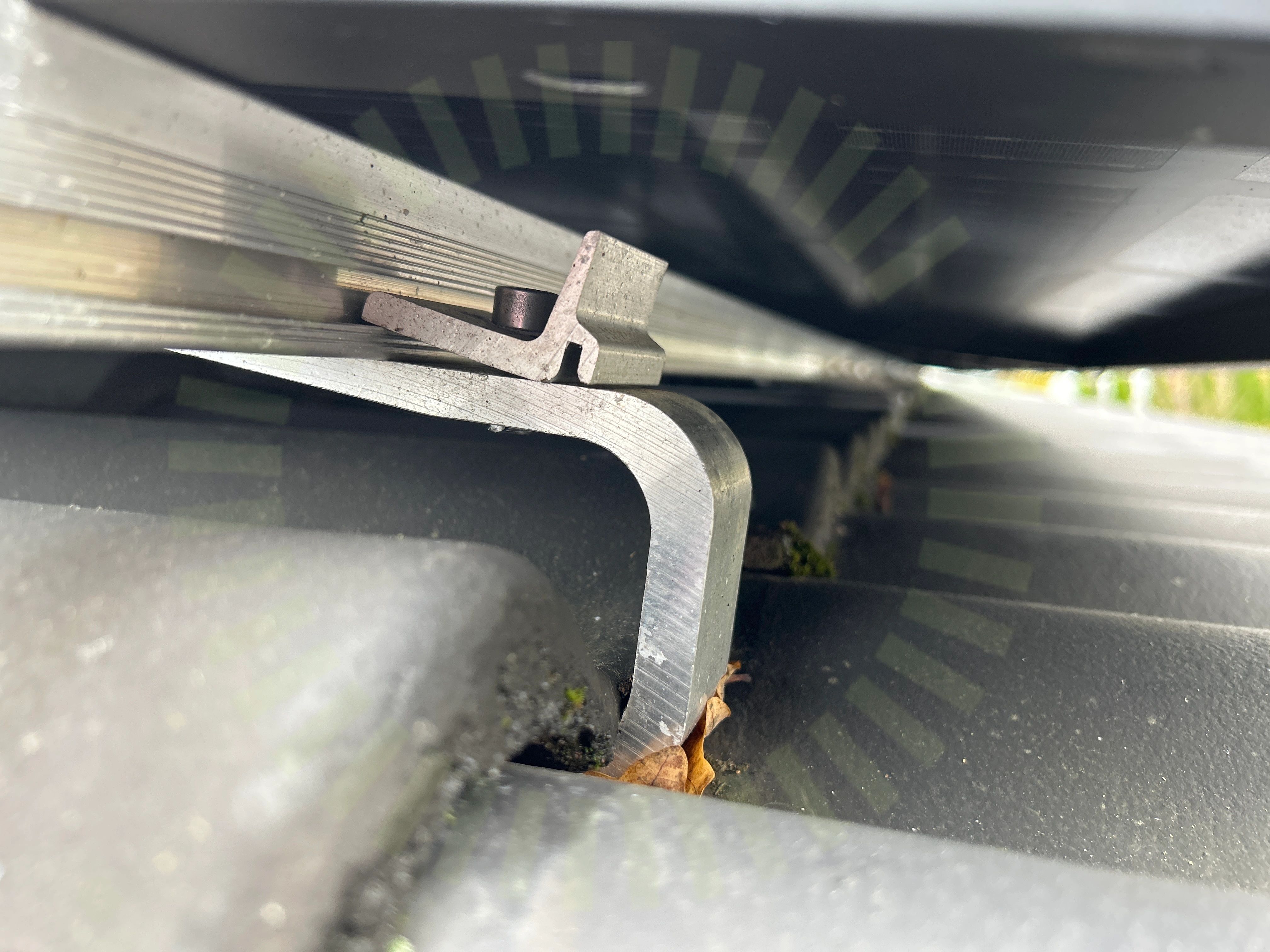

3.2 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14
Godkända kontrollpunkter
27/29
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Infästningar
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Panelramens höjd
Placering
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Takkrokarnas CC
Takstolsbredd
Takstolsinfästning
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, SolarWatt: Vision H 3.0
Anmärkningar
2/14

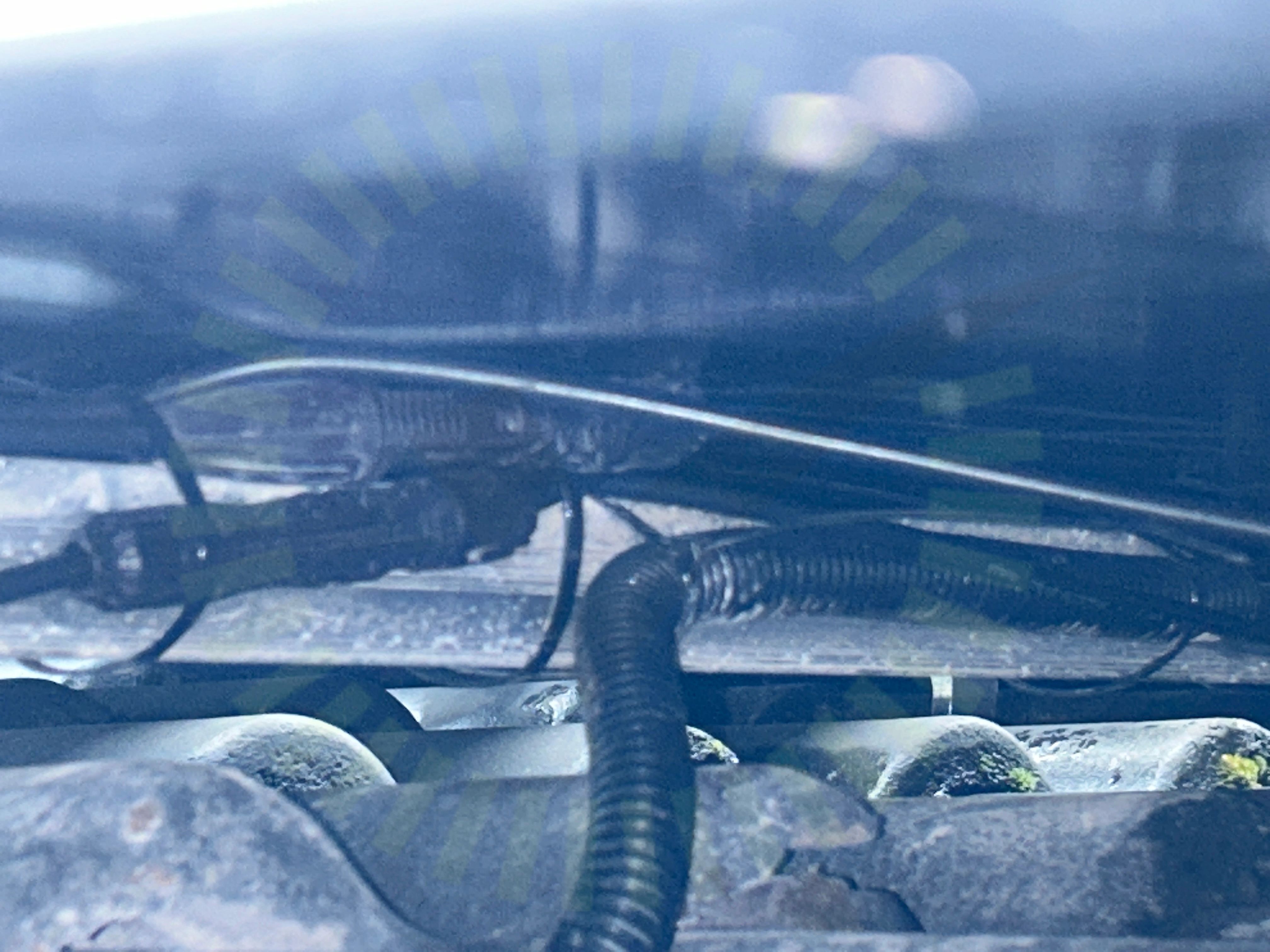

4.1 Förbindelse av kontakter
Inte godkänd
Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

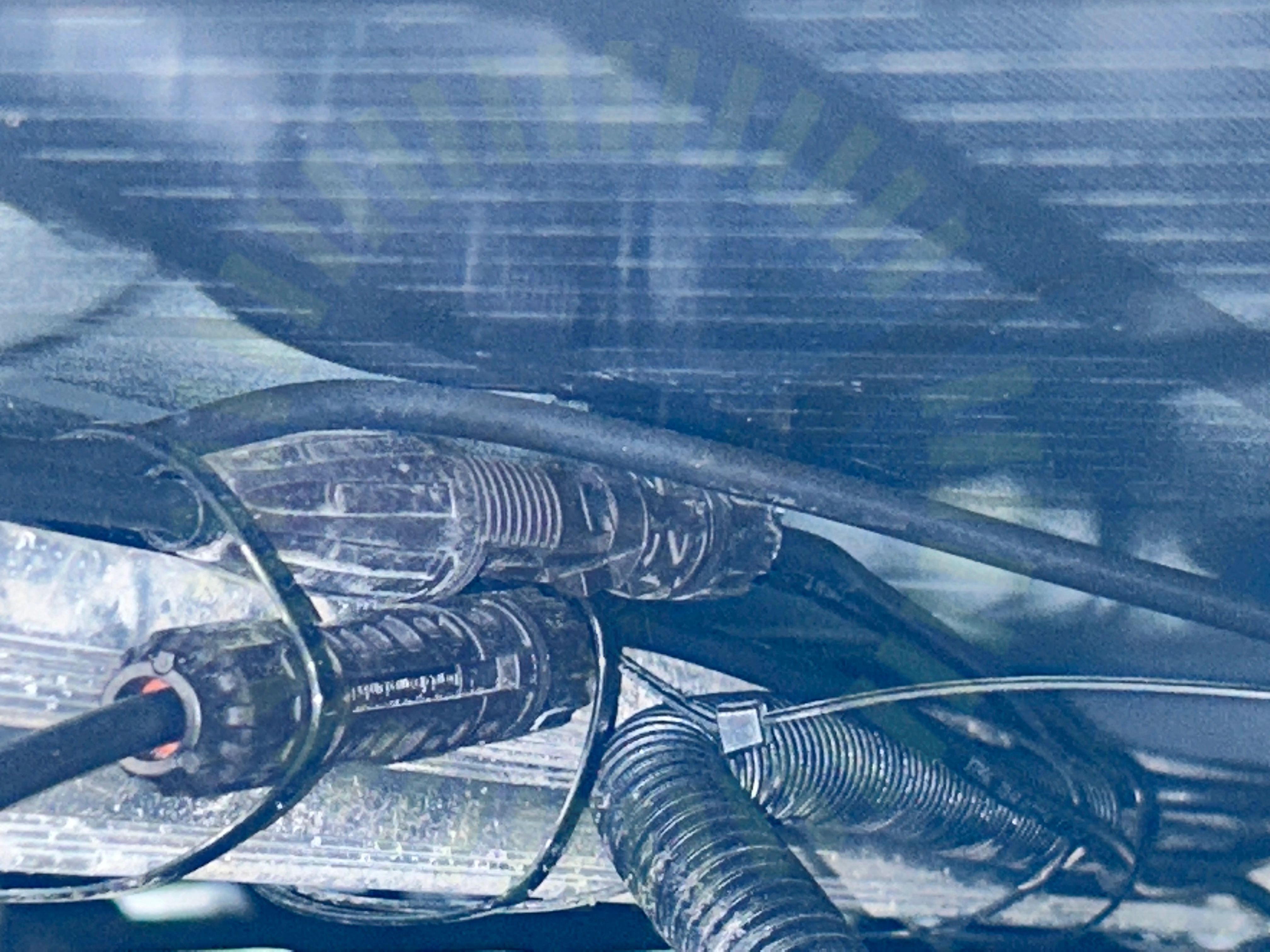

4.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdon.
Godkända kontrollpunkter
12/14
Dräneringshål
Fästens placering
Kablarnas böjradie
Klämmornas överlappning
Kontakter skyddade
Kopplingslåda
Mellanrum
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordkabel
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Max total effekt
Märkning
Placering
Skadat kablage
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
