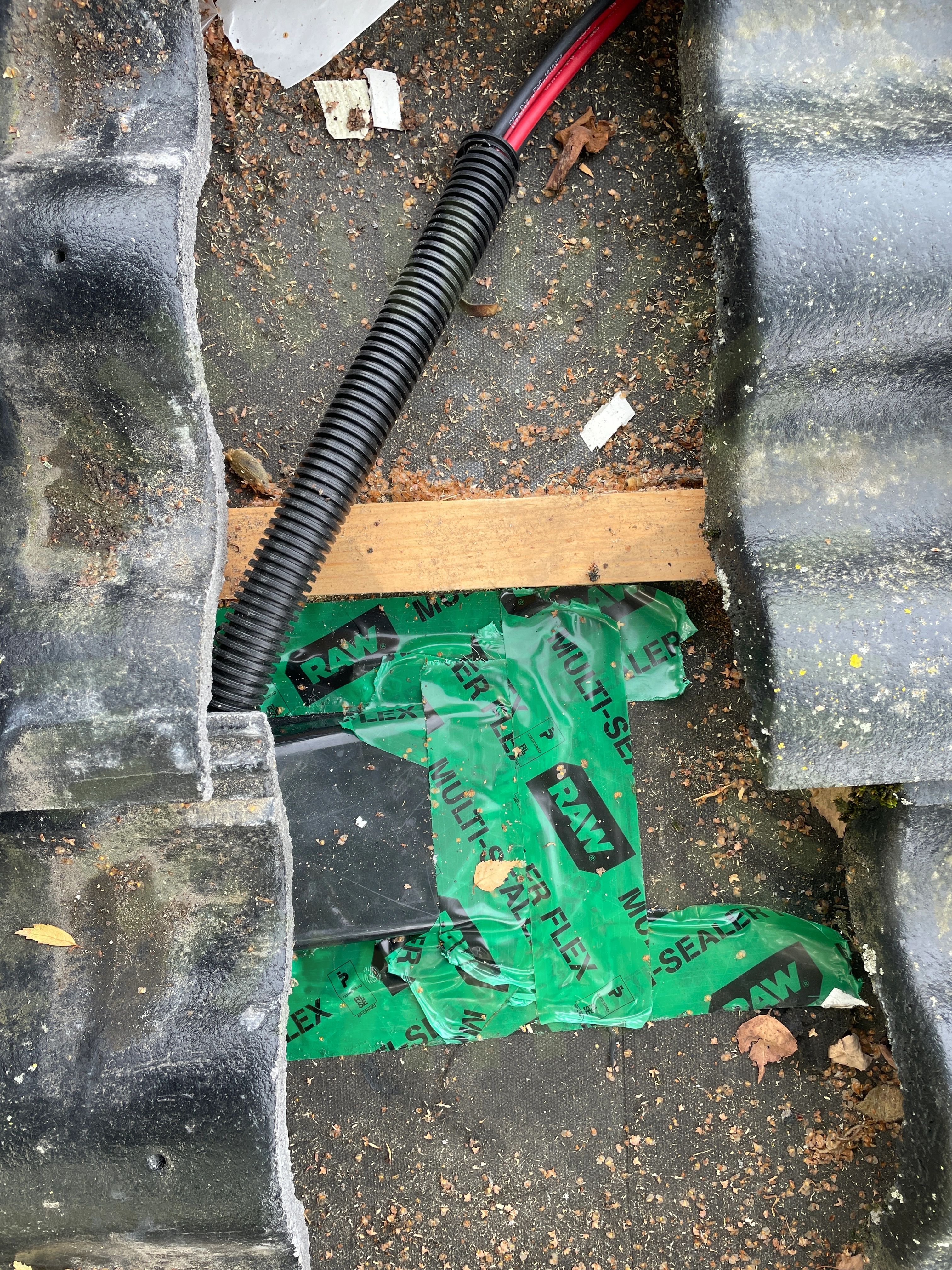

1.1 Takgenomföring
ÖverenskommelseT-flex tape har inte rätt egenskaper för varaktig vidfästning på papp. Tecken finns på att det redan har börjat släppa. Kund anger vid besiktning att han kan åtgärda detta själv.
Besiktningsrapport
10
Installation genom
Kalmar Energi
Datum
19 oktober 2023
Ort
Kalmar, Kalmar län
96% godkända4% ej godkända
Om installationen
PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Kalmar Energi som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
CC90- UNUM Betongpannor
Anmärkningar
1/25Godkända kontrollpunkter
24/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvOptimerarfästePanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Risen: RSM40-8
Anmärkningar
1/172.1 Avstånd till hav
ÖverenskommelseKund accepterar att Svea Solar garanterar produktgaranti.
PV module installation and maintenance manual A1 2023 sida 16.
Godkända kontrollpunkter
16/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
SolarEdge: S-Serie
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE12.5K-SE20K
Anmärkningar
2/364.1 Avtal
ÖverenskommelseÖverenskommelse om att byta Trina mot Risen finns.
Avtal
4.2 Mätprotokoll DC
ÖverenskommelseTomgångsspänningens värden som anges i mätprotokoll avser fel sträng. Kund ok med detta, han har själv ändrat sin dokumentation.
Godkända kontrollpunkter
34/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
