Besiktningsrapport

8.6

Installation genom

1KOMMA5°

Datum

10 oktober 2023

Ort

Fjällbacka, Västra Götalands län

Ändklämmor skena

Infästning skena

Skenskarvar

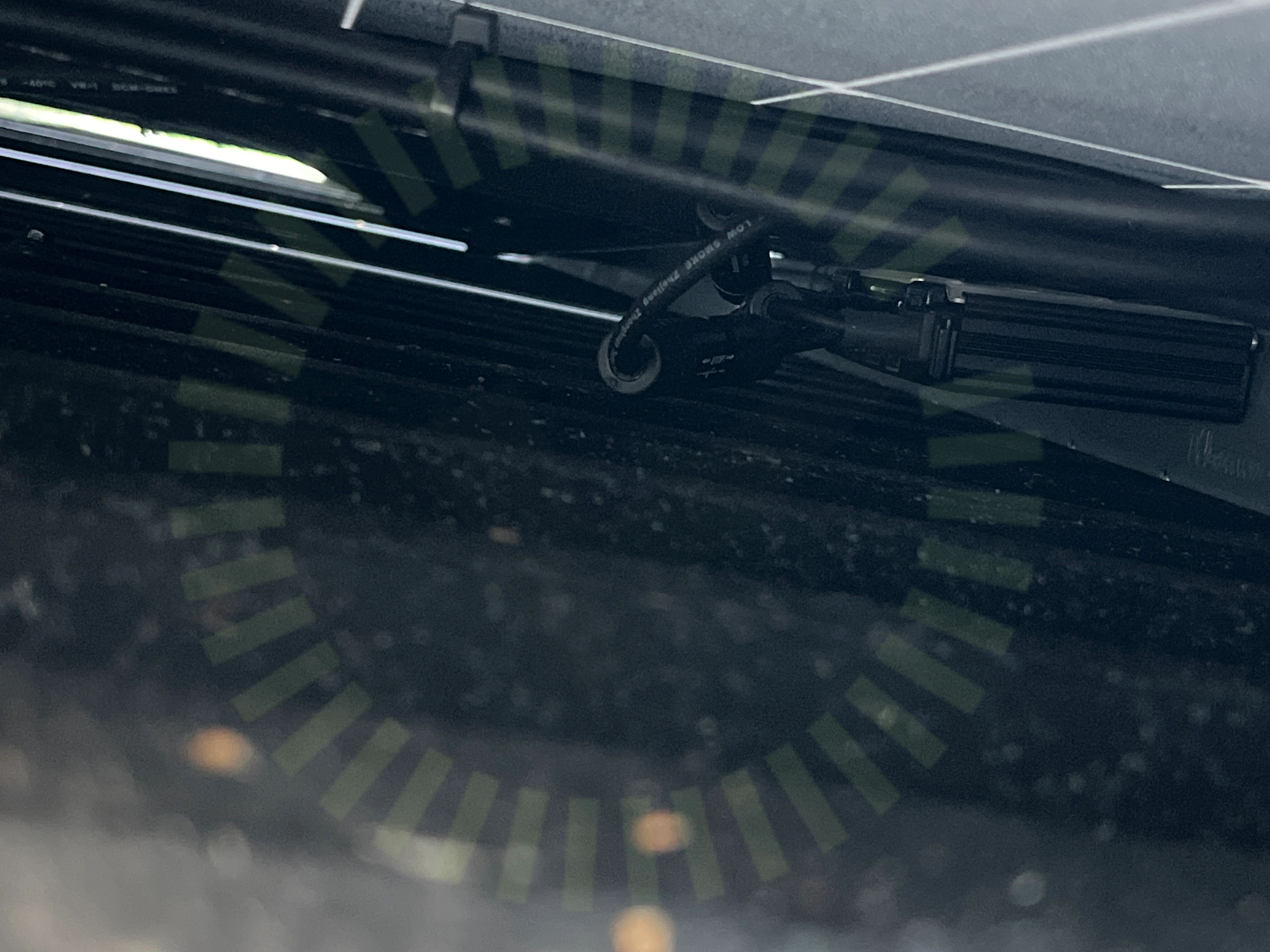

+ 2

90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Plåttak

VäxelriktareSolarEdge: SE3K-10K

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Godkända kontrollpunkter

14/15

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

2/5

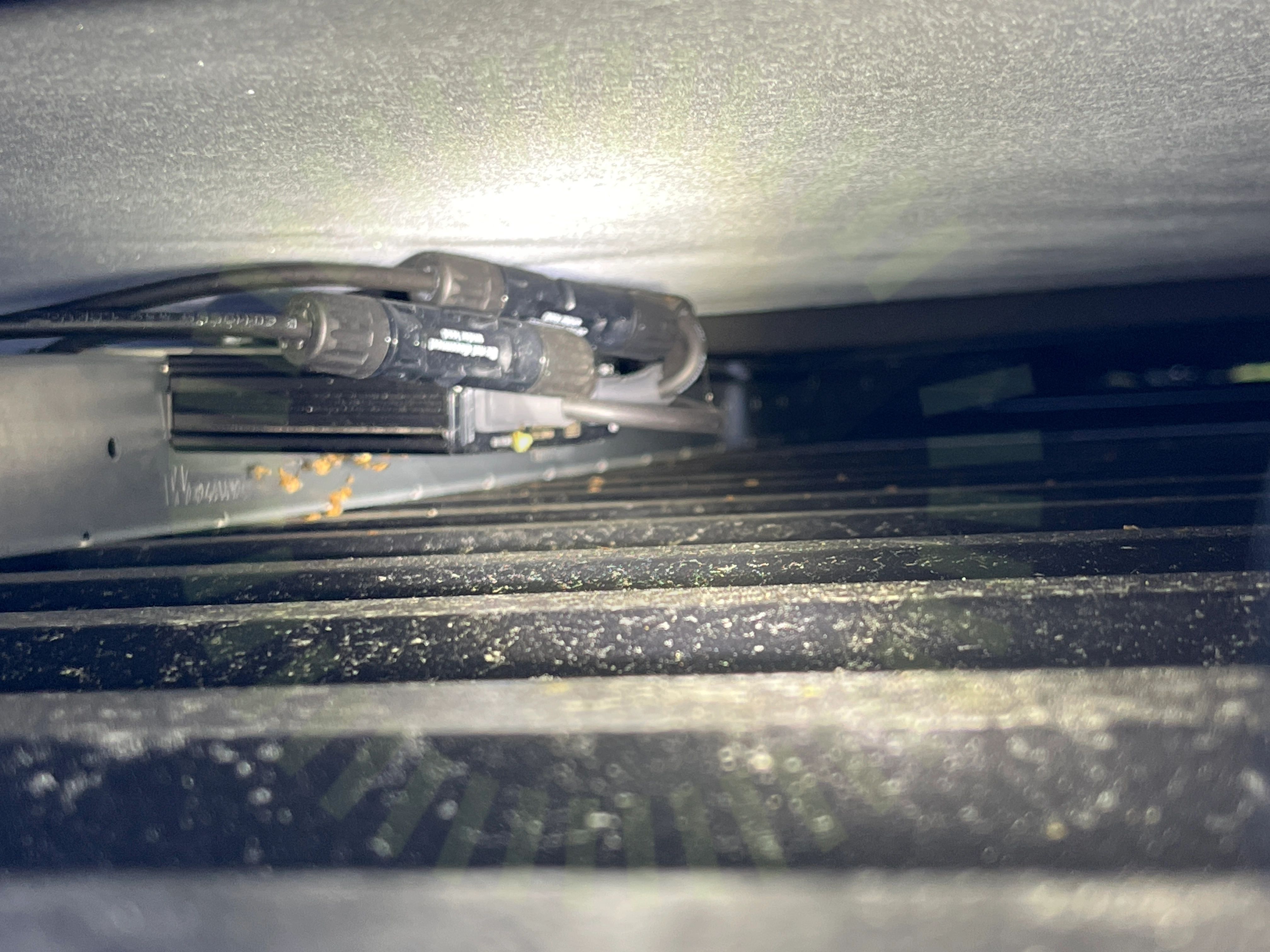

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

3.2 Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

Fastsäkring av produktKompatibilitetKontakter

Tak 1, Weland Stål: Plåttak

Anmärkningar

5/16

4.1 Infästning skena

Inte godkänd

Infästning av skenan följer inte tillverkarens anvisningar. Cc 200mm hålls inte första metern.

MA5101 Sid 1 (1) | Version 4 - 221219

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lutningen är fel, ca 4 grader uppmätt.

Tillverkarens montageanvisningar

4.5 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/16

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorTakgenomföringVäderbeständigt material

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

32/32

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
