Besiktningsrapport

9.3

Installation genom

Sesol

Datum

20 juli 2023

Ort

Järfälla, Stockholms län

Takkrokarnas CC

Skenornas infästning

AC anslutning växelriktare

96% godkända4% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

TillbehörHuawei: Smart Power Sensor

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFöremål mot bakstyckeKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/16

Förbindelse av kontakterKontakter

Tak, Weland Stål: Råspont

Anmärkningar

2/22

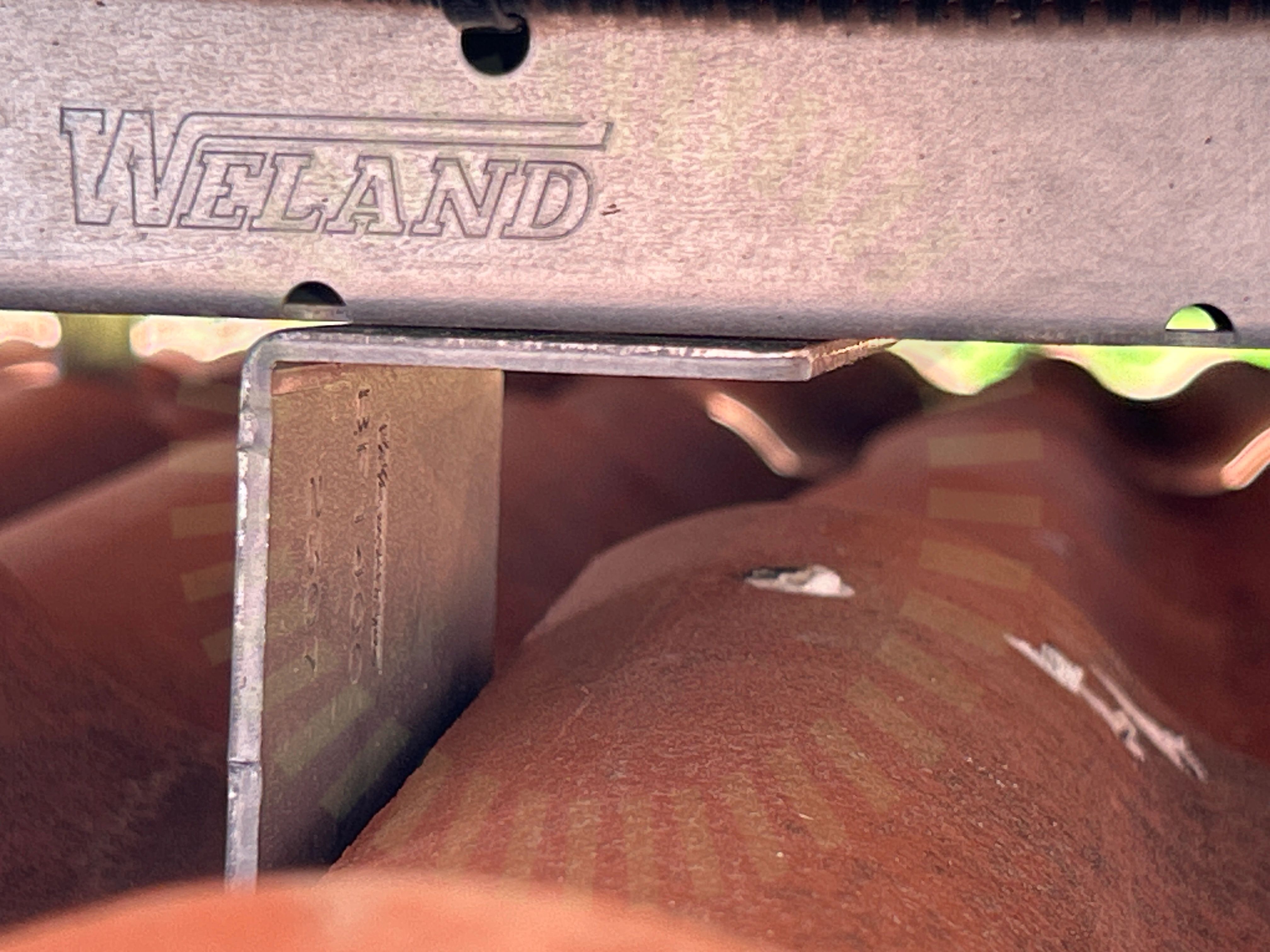

5.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet.

MA5102 Sid 1 (1) | Version 3 - 221101

5.2 Takkrokarnas CC

Inte godkänd

Skenan är inte skruvad i den mittersta kroken. Avstånd mellan infästningar överskrider lastberäkningens tillåtna avstånd. Max 60 cm sektion 1.3. Uppmätt 90cm.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22

Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/22

TakgenomföringUnderbyggnad

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/31

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

30/31

AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSmartmätareSäkringsdimensionVentilation
