Besiktningsrapport
9.2
Installation genom
Alfa Solvind i Skåne
Datum
16 januari 2023
Ort
Dalby, Skåne län
Dragavlastade
Förskruvning
89% godkända
11% ej godkända
Om installationen
Paneler
Luxor: EcoLine
Montagesystem
Schletter: FlatGrid
Växelriktare
Kostal Piko: PIKO 12-20
Installerad av Alfa Solvind i Skåne som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, Luxor: EcoLine
Anmärkningar
1/12
1.1 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/12
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål Bakstycke
Höjdskillnad
Mellanrum
Skada
Skador
Skugga
Sträng: Spänning
Strängförläggning
Tak 1, Schletter: FlatGrid
Anmärkningar
1/17
2.1 Ballastvikt
Inte godkänd
Installatörer kan inte visa att lastfördelningen är jämnt utspridd.
Tillverkarens anvisningar
Godkända kontrollpunkter
16/17
Antal rader
Främmande material
Kabeluppfästning
Mittklämmor
Shims
Skador
Skarp kant
Skenornas avstånd
Skenornas infästning
Skenornas skarv
Skydd
Skydd ballastplåt
Snö- och Vindlastberäkning
Taklutning
Väderbeständigt material
Ändklämmor
Varselmärkning
Anmärkningar
2/4
3.1 Informering av solceller
Inte godkänd
Skylt saknas.
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
3.2 Varning för likspänning
Inte godkänd
Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/4
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/23

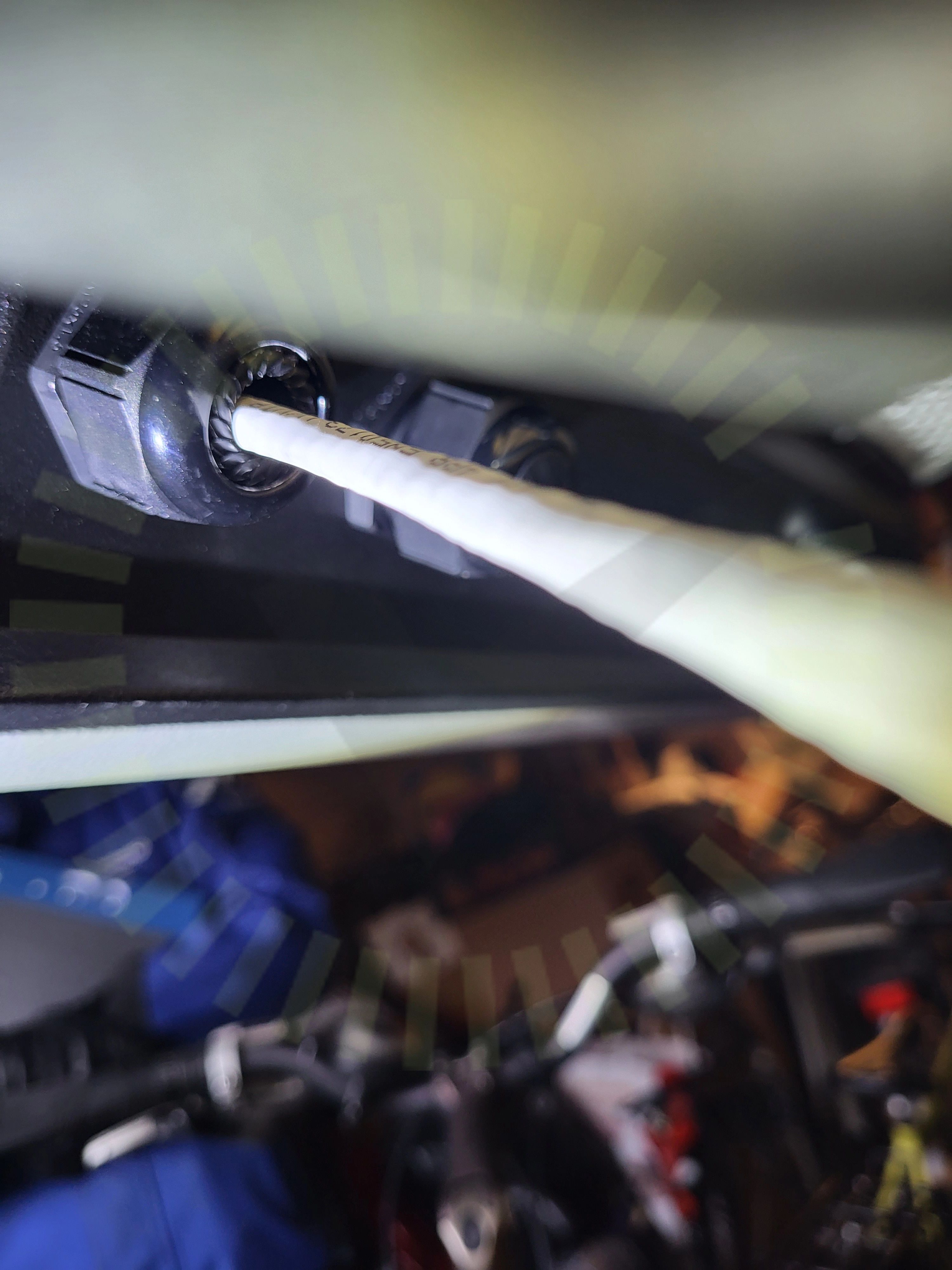

4.1 Förskruvning
Inte godkänd
Kabel till nätverk är ej korrekt iåtdragen i förskruvning.
Tillverkarens anvisningar
4.2 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
21/23
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
Brännbart underlag
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Huvudsäkring
Kabel
Ledare fastspända
Miljö
Märkning
Strängschema
Säkring
