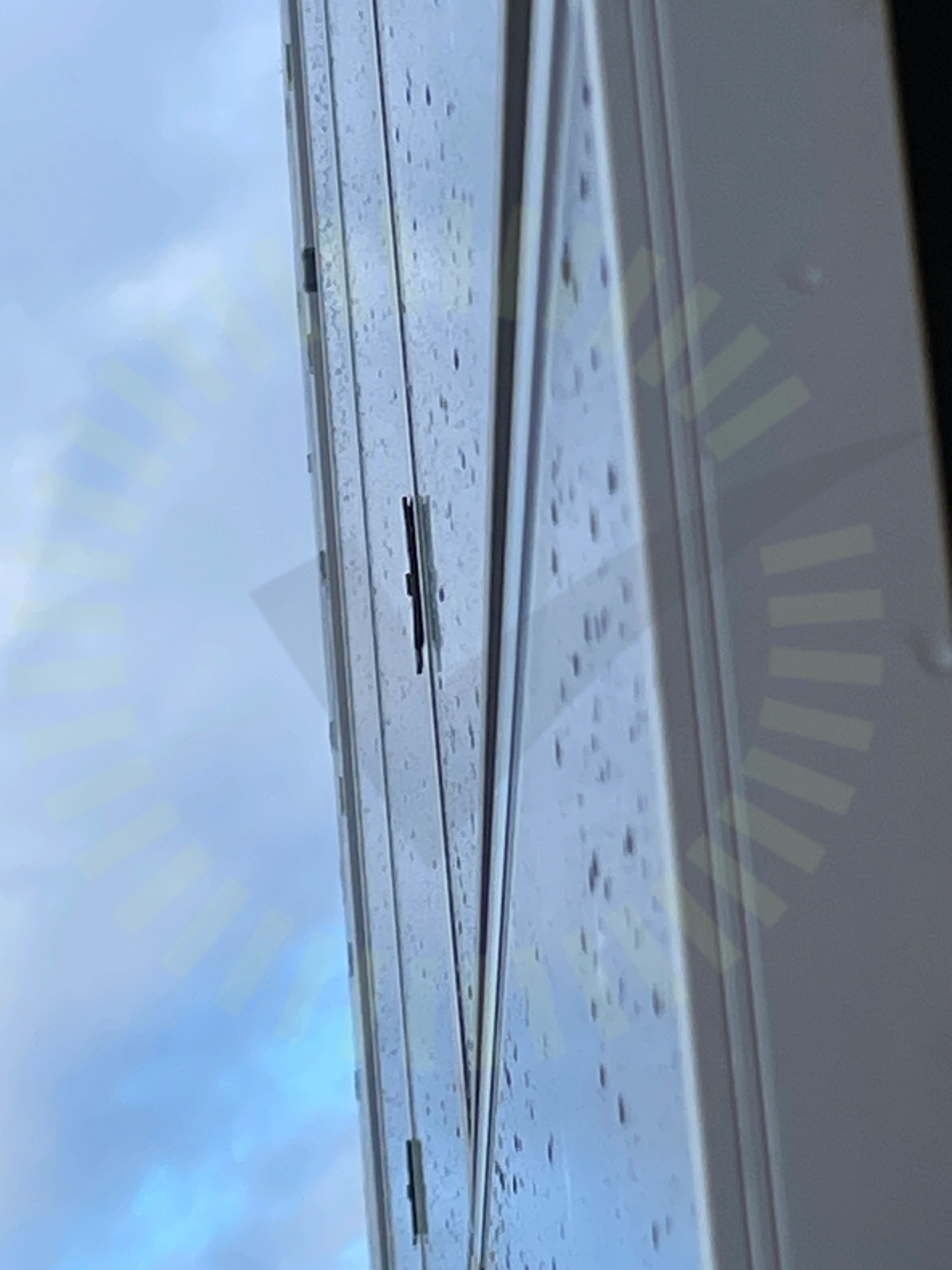

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Besiktningsrapport
8.0
Installation genom
Sesol
Datum
7 november 2023
Ort
Rydebäck, Skåne län
84% godkända16% ej godkända
Om installationen
PanelerLongi LR5-66HPH 480-505M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörCHINT: DTSU666
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
13/13Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage
Tak 1, Longi LR5-66HPH 480-505M
Anmärkningar
2/16

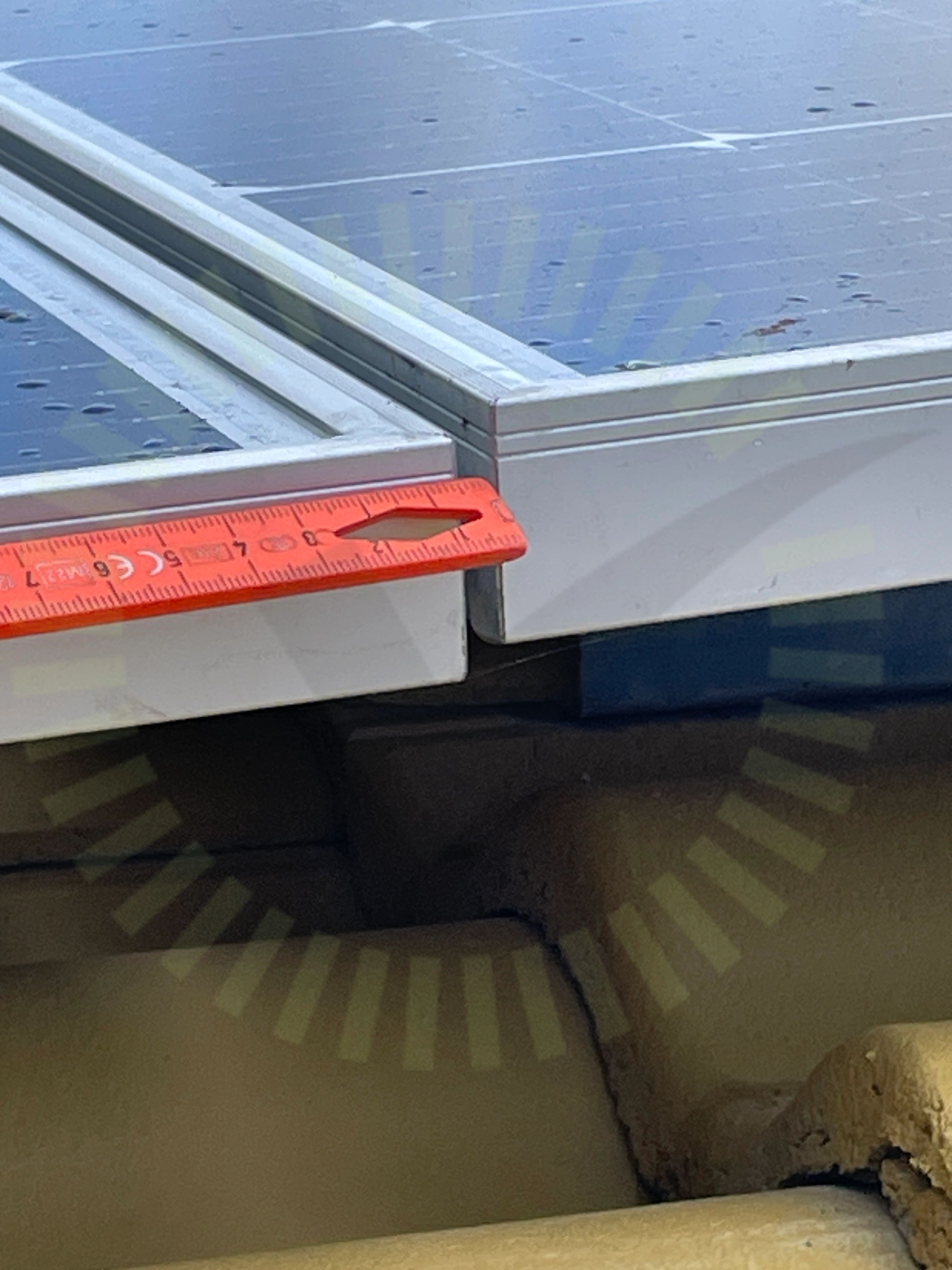

3.2 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonPanelkablaget generell böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
6/22

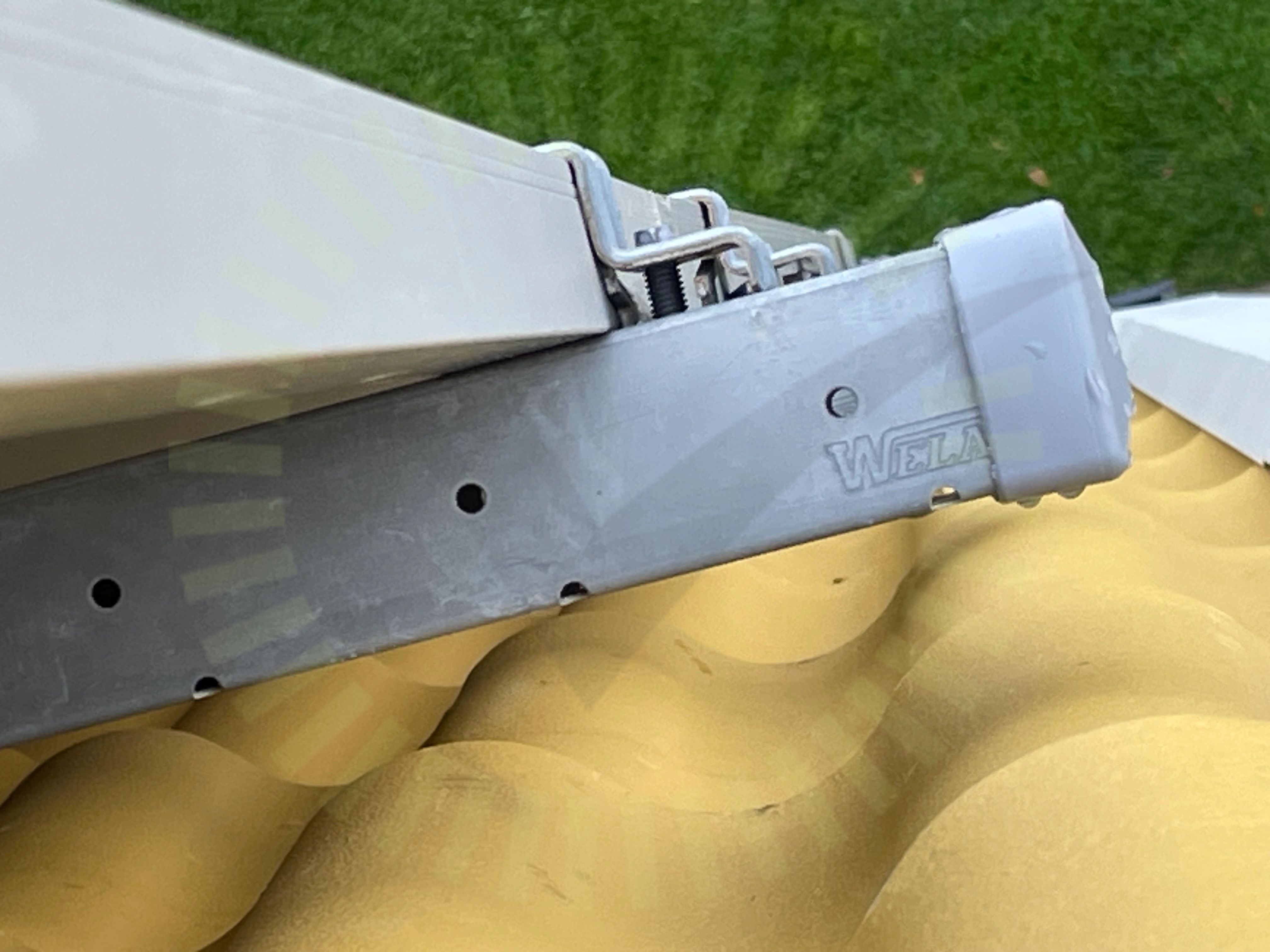

4.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
4.2 Mittklämmor
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar. Klämman är hårt åtdragen och har deformerats.
MA5111 Sid 1 (1) | Version 4 - 221117

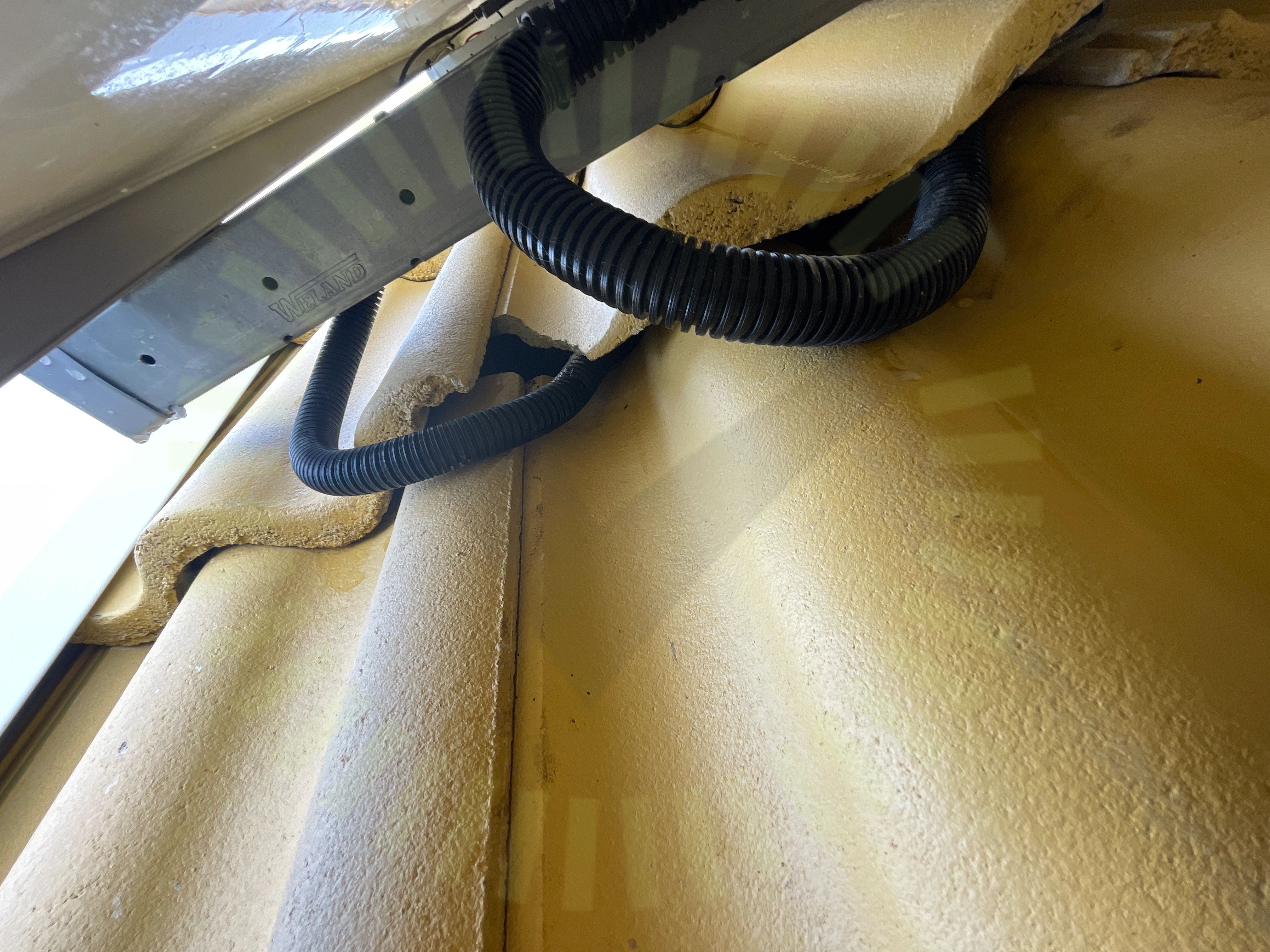

4.3 Skador
Inte godkändSkador noterade på takyta.

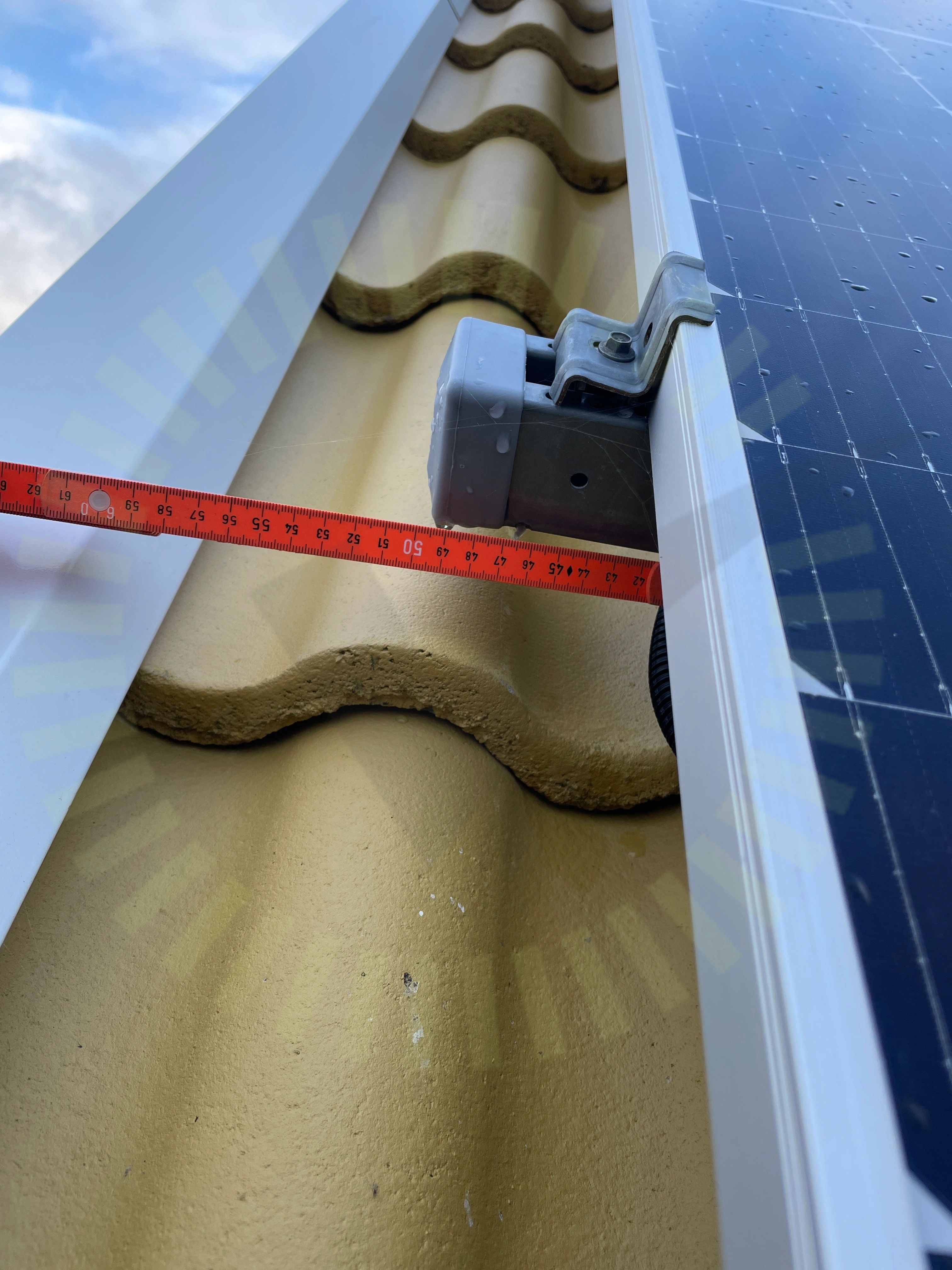

4.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
4.5 Underbyggnad

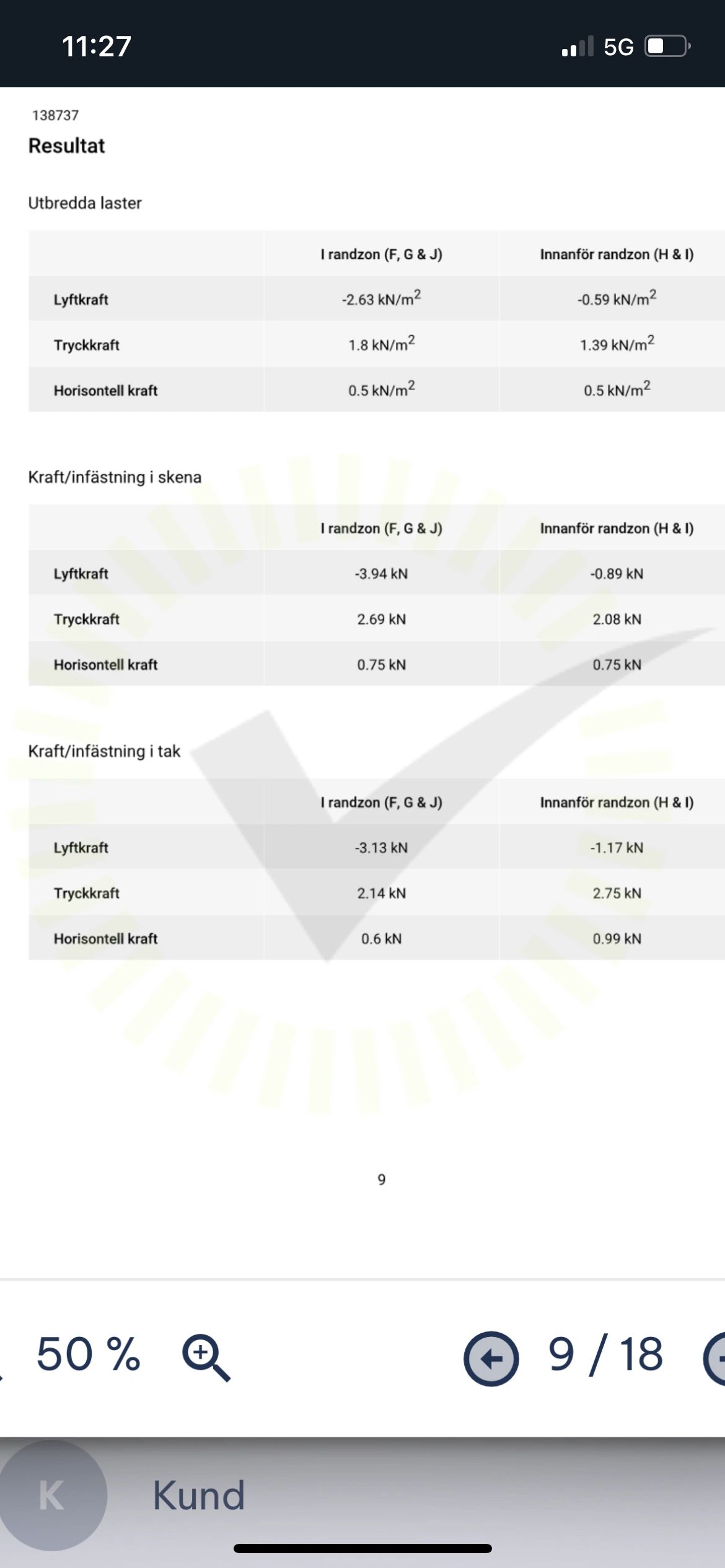

Inte godkändRåspont är för klen för den beräknade lasten, klarar inte av lyftkraft i randzon eller tryckkraft innanför randzon. Komplettering med fler infästningar behövs.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

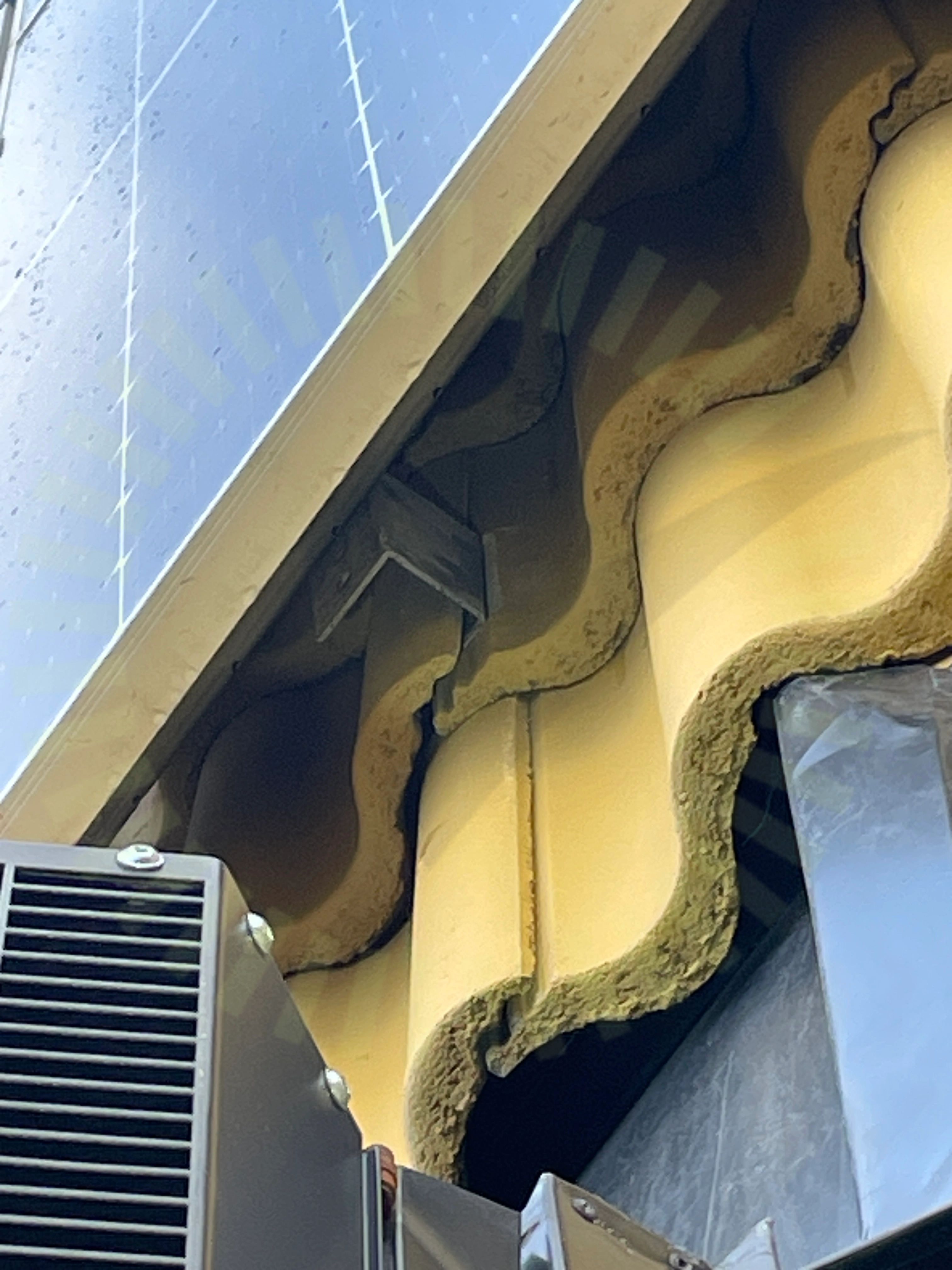

4.6 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna vid flera ställen.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
15/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningPlaceringRåspontsinfästningSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Takgenomföring
Undercentral
Anmärkningar
2/7

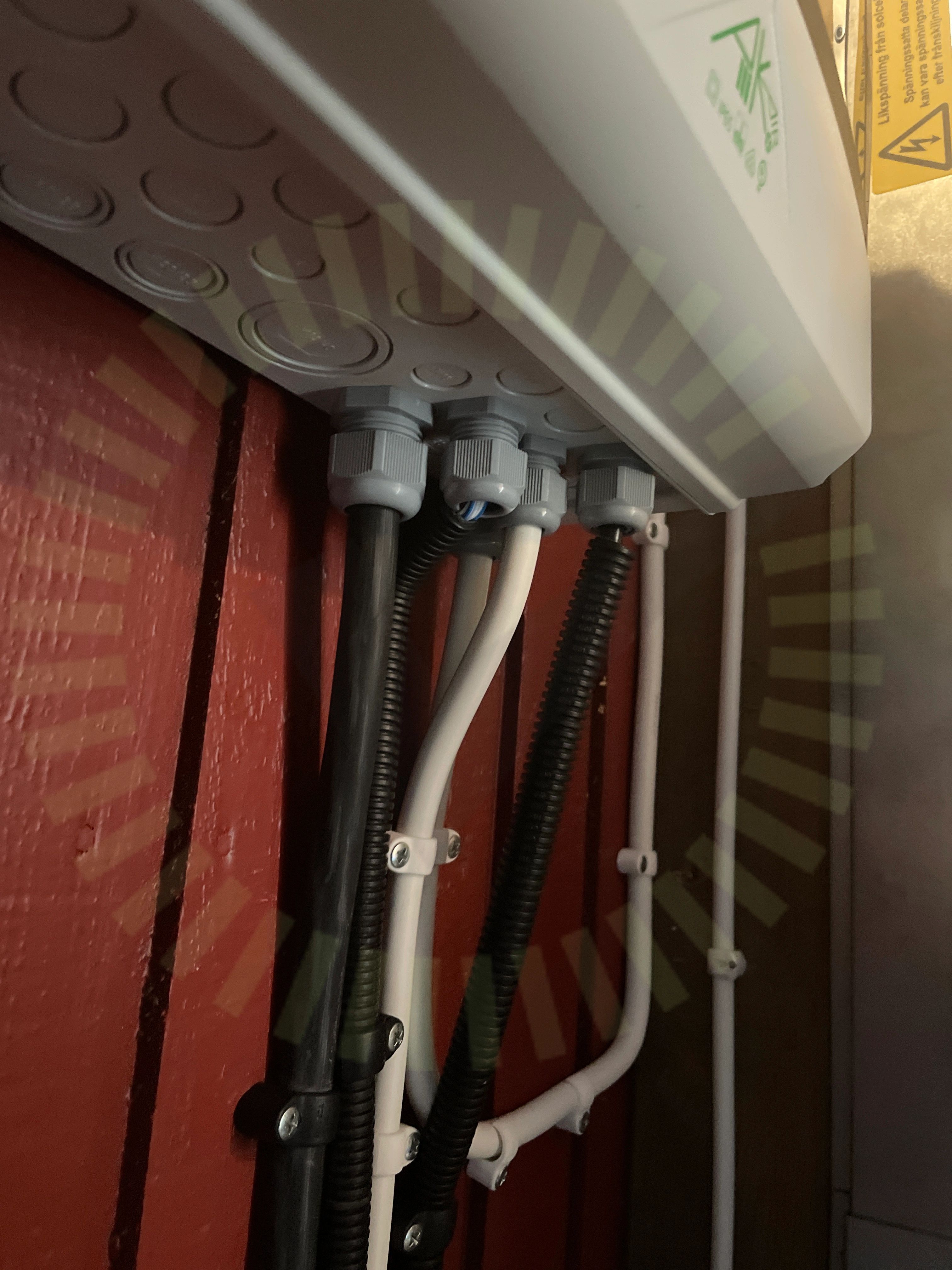

5.1 Kabelinföringar
Inte godkändSlang sitter inte fast i förskruvningen.

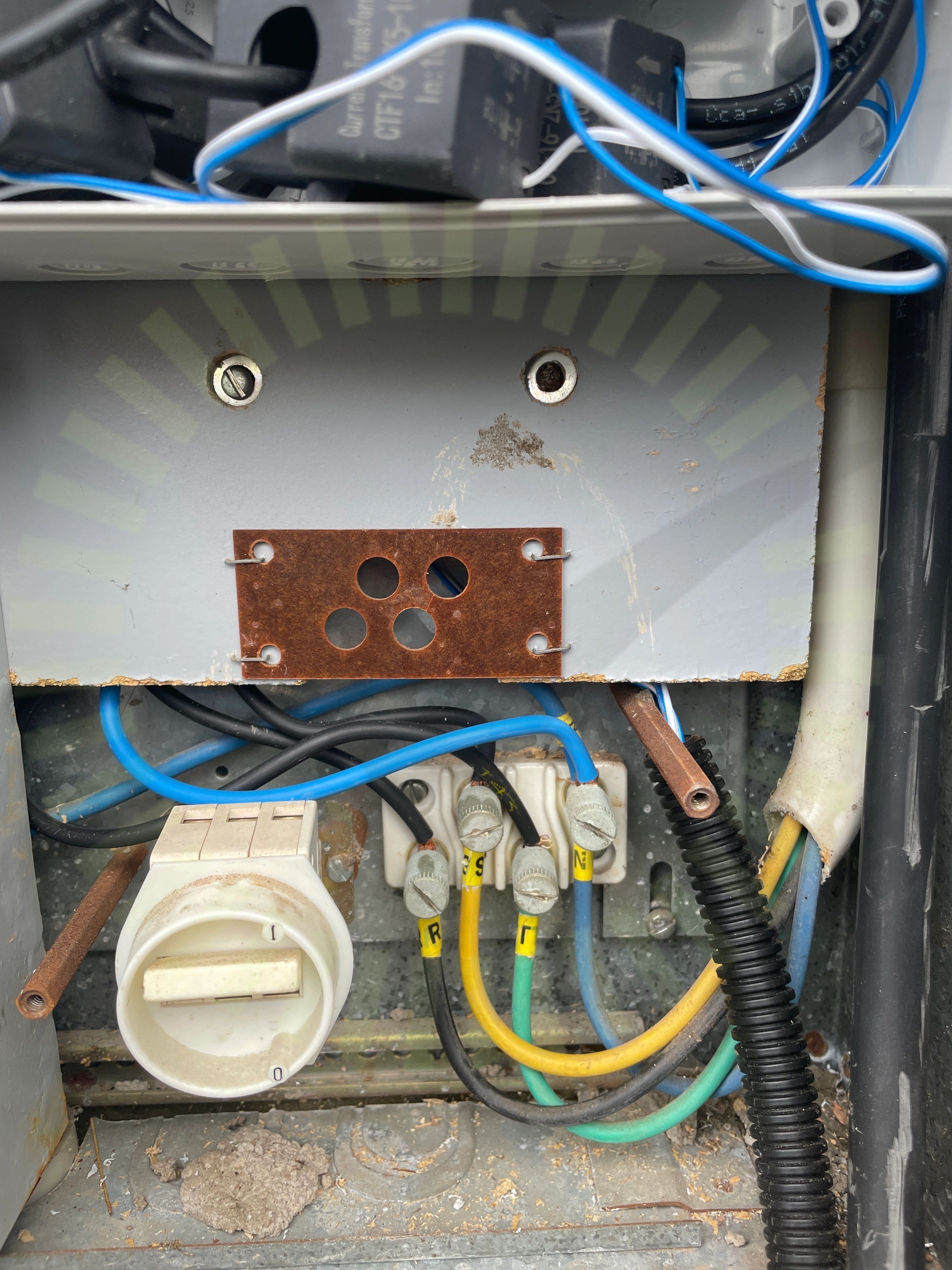

5.2 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/7FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
6.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
7/417.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
Huawei: SUN2000-(3KTL-10KTL)-M1: Datasheet
7.2 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Infästningar saknas på kabel i fasadmätarskåp.
SS 436 40 00 (522.8.4)
7.3 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
7.4 Avstånd närliggande objekt
Inte godkändVäxelriktaren har inte ett korrekt avstånd till närmaste objekt. Växelriktare är placerade för nära varandra.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
7.5 DC Kontakter anslutning
Inte godkändFörskruvningar är bottnade och har skadat kontaktens tätning.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
7.6 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)
7.7 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
