Besiktningsrapport
9.5
Installation genom
Otovo
Datum
18 november 2024
Ort
Svedala,
Genomföringar
Skarp kant
DC Kontakter
90% godkända
10% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-7/14/21-S1
Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
15/15
Avstånd till havet
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
5/33

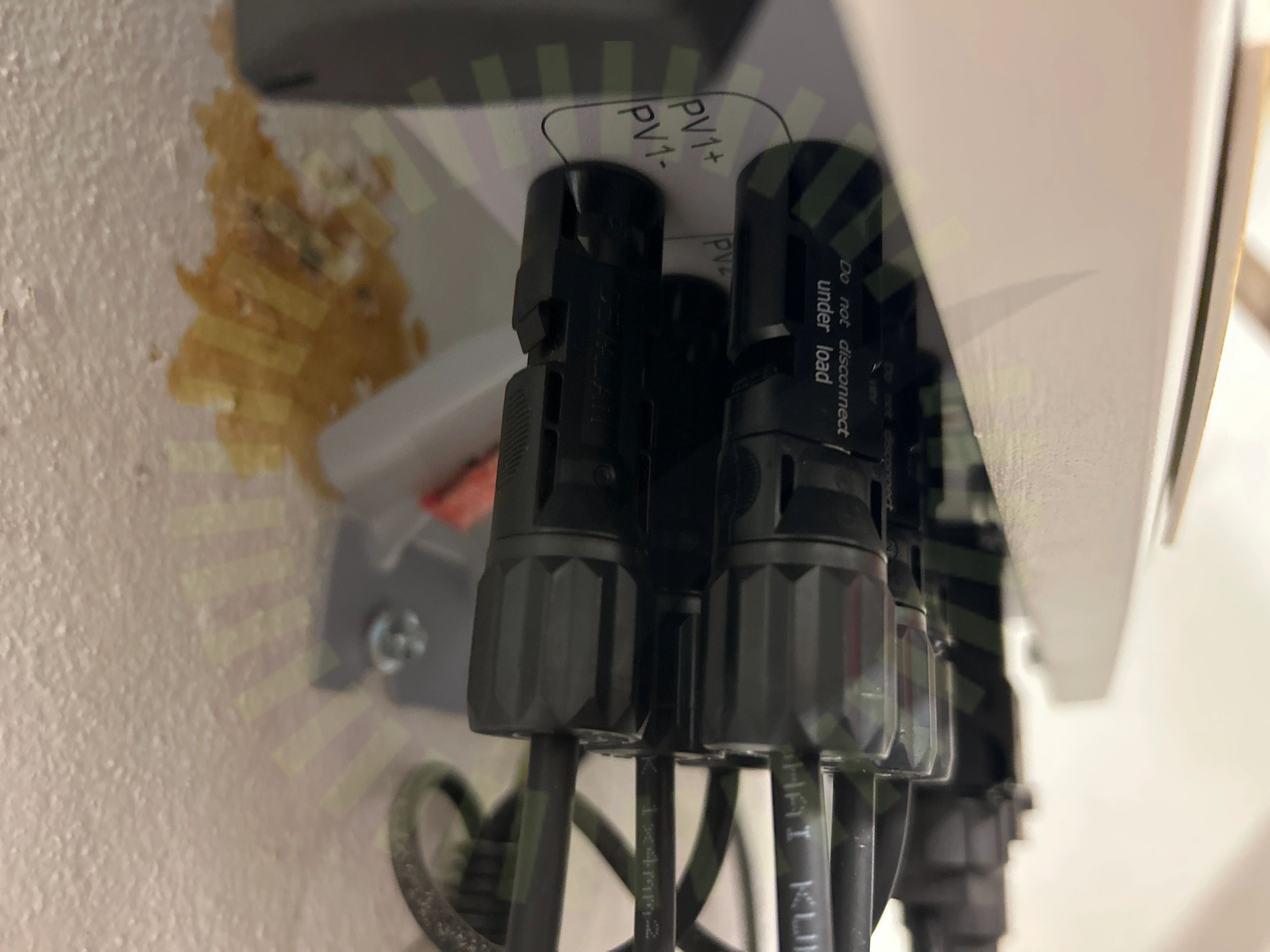

3.1 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
3.2 Genomföringar
Inte godkänd
Genomföringar är inte tätade.
SS 436 40 00 (527.2.1)
3.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar. Jord från chassi går till batteri.
SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 43-45

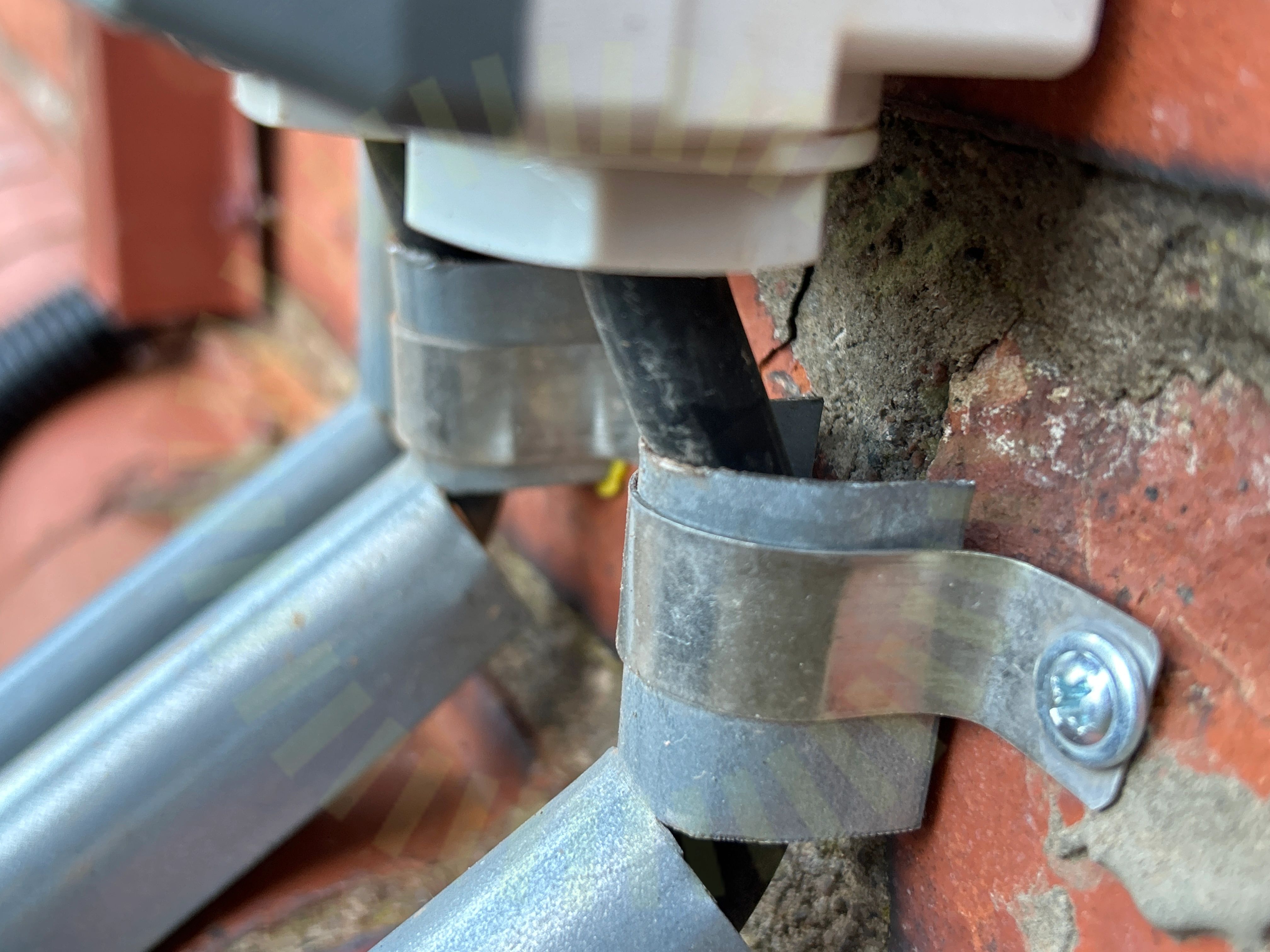

3.4 Skarp kant
Inte godkänd
Kabel ligger och trycker mot vass kant på kabelskyddet.
3.5 Strängdesign
Inte godkänd
Strängdesign är inte korrekt utförd. Panelerna ut mot gatan ligger i olika vädersträck och är inte designad efter huaweis anvisningar.
Godkända kontrollpunkter
28/33
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Växelriktarens IP klassning
