Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Sesol

Datum

11 november 2024

Ort

Anderstorp, Jönköpings län
CC infästningar
Mittklämmor
Fästens placering
87% godkända13% ej godkända

Om installationen

PanelerPhonoSolar: PS(xxx)M-20/UH
OptimerareSolarEdge: P605-P1100
MontagesystemWeland Stål: Papptak
VäxelriktareSolarEdge: SE12.5K-SE20K
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, PhonoSolar: PS-(xxx)M-20/UH

Anmärkningar

4/14
Fästens placering

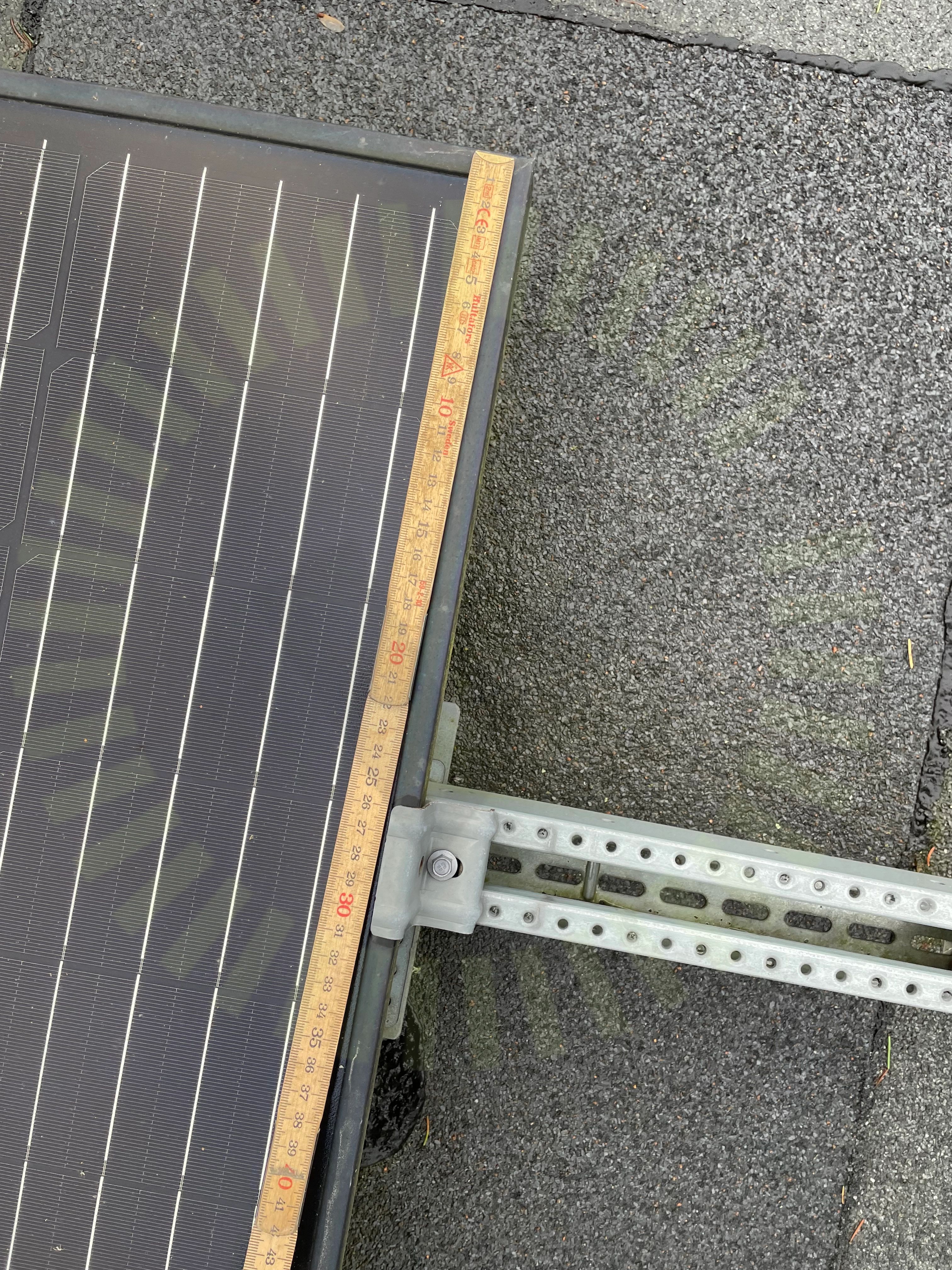

2.1 Fästens placering

Inte godkänd

Underlag för använd klämzon saknas.

Manual för panelen saknas.
Panelkablaget böjradie

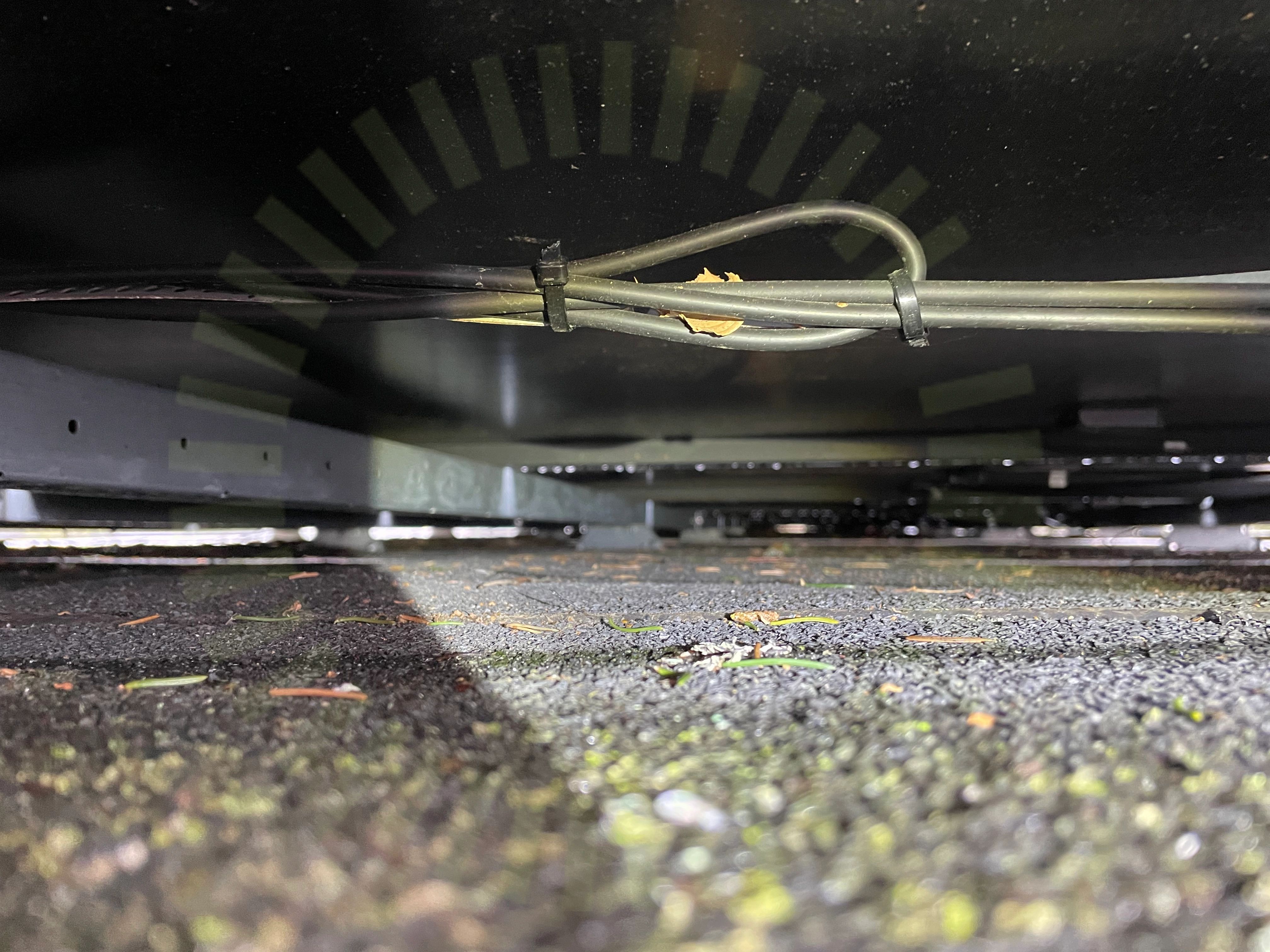

2.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Uppmätt ca 15 mm.

SS 436 40 00 (522.8.3)
Panelramar separerade

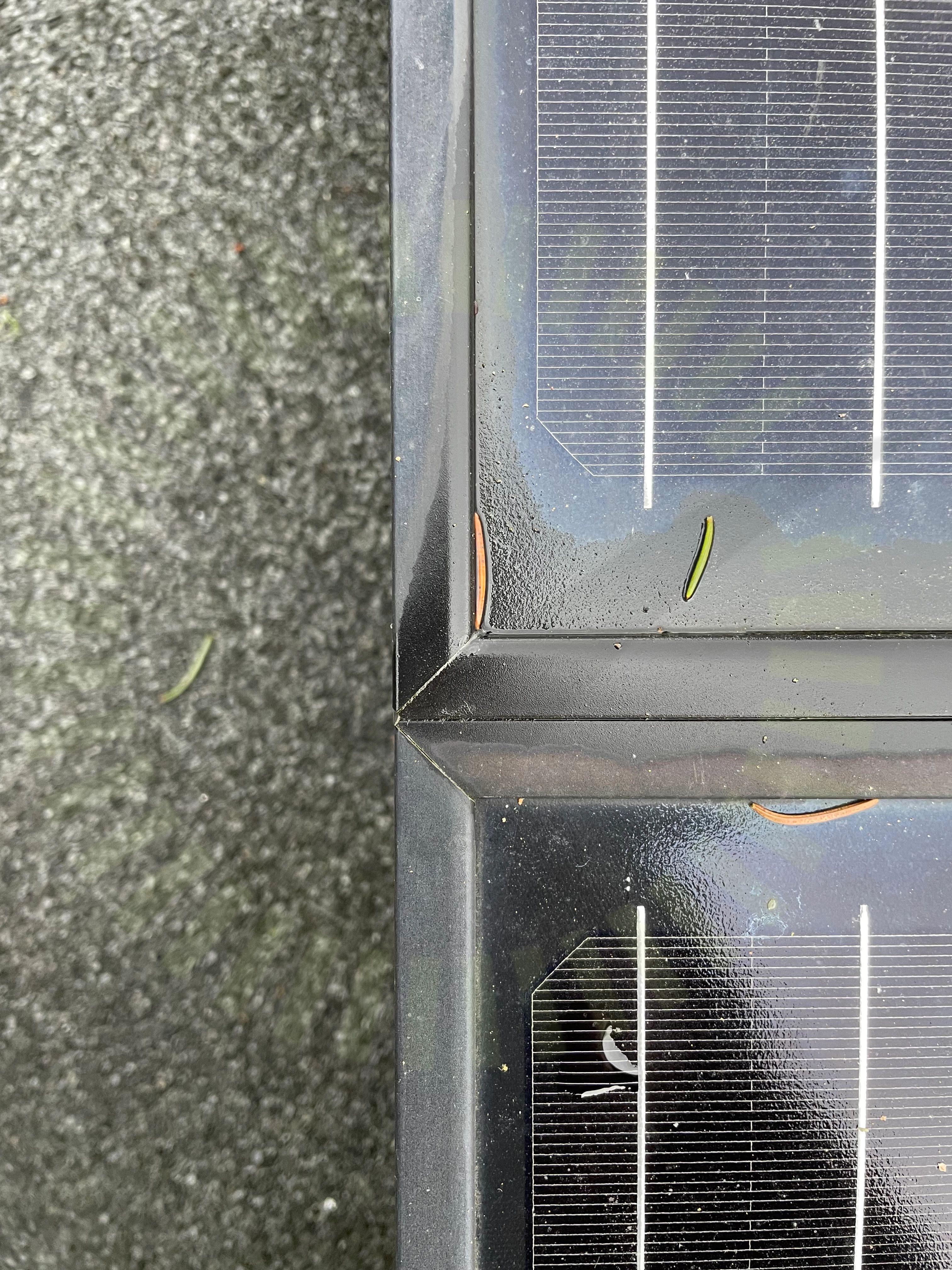

2.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med avstånd till varandra.

Kopplingslåda böjradie

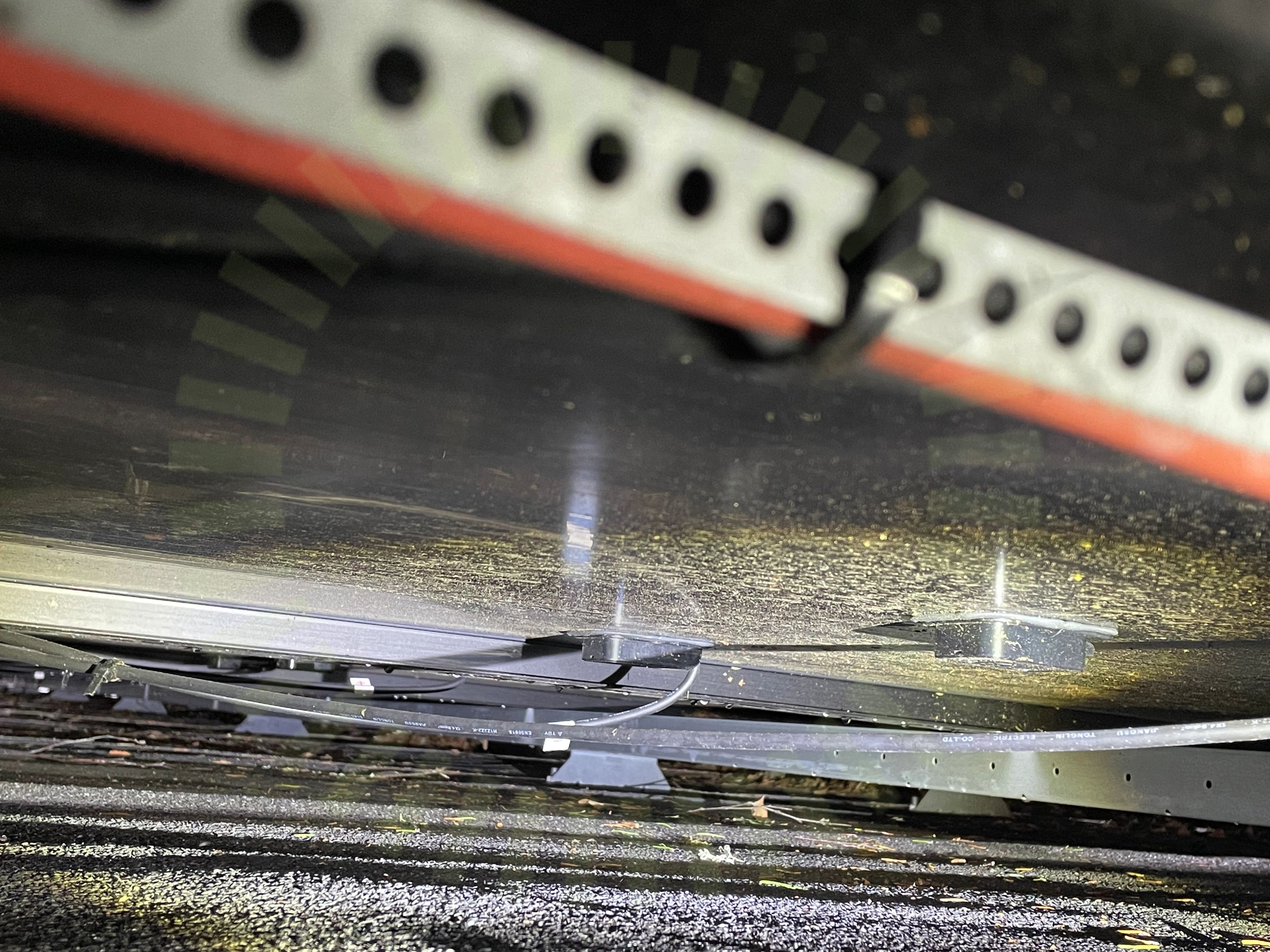

2.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

3/20
CC infästningar

3.1 CC infästningar

Inte godkänd

Lastberäkning saknas. Uppmätt 1,8 meter mellan infästningar.

MA5103 Sid 1 (2) | Version 7 - 230914
Mittklämmor

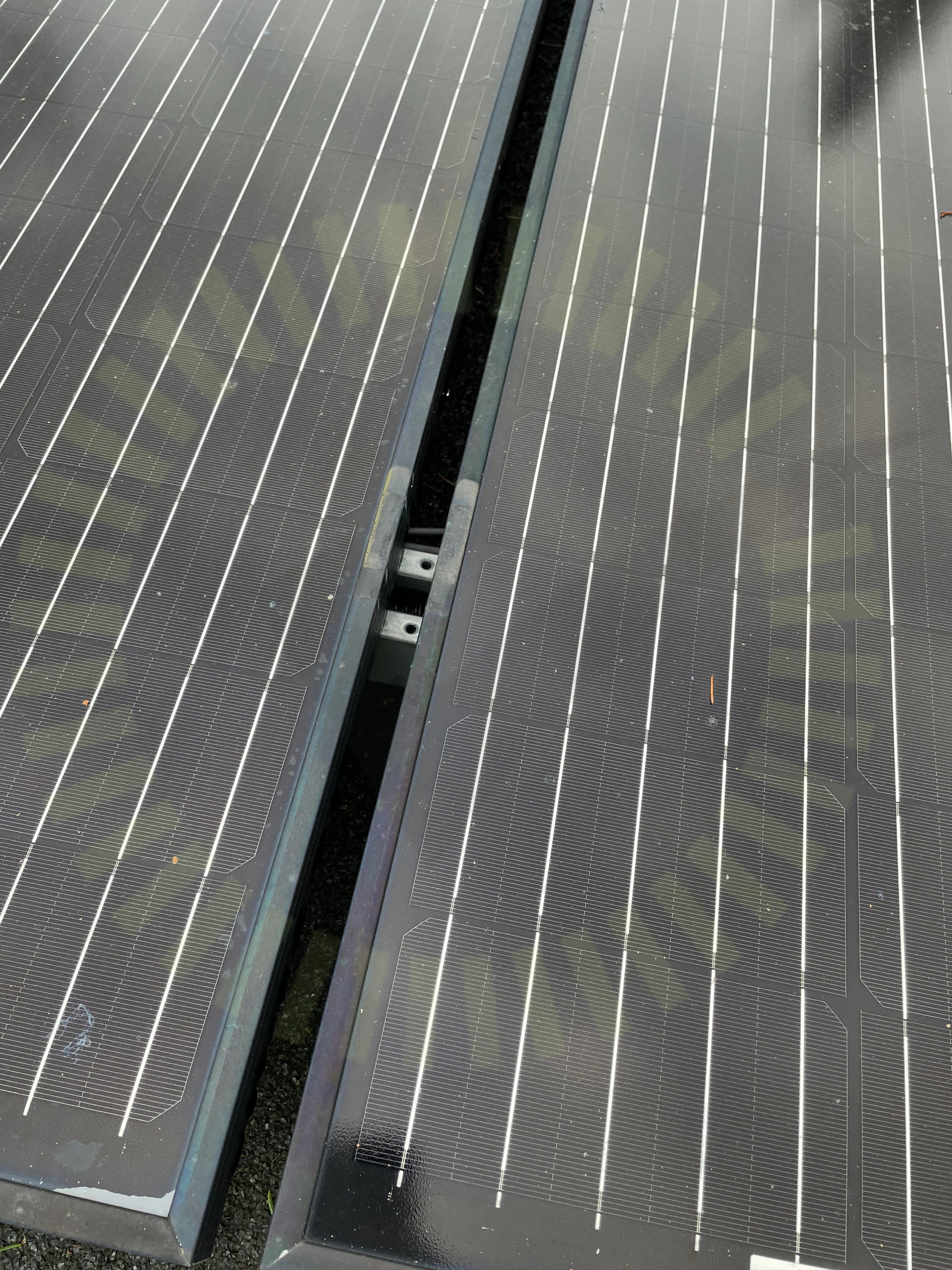

3.2 Mittklämmor

Inte godkänd

Mittfästen sitter löst och ett saknas.

MA5111 Sid 1 (1) | Version 5 - 231109

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/20
Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/20
Infästning i råspont

Varselmärkning

Godkända kontrollpunkter

3/3
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/32
DC Kablage förläggning

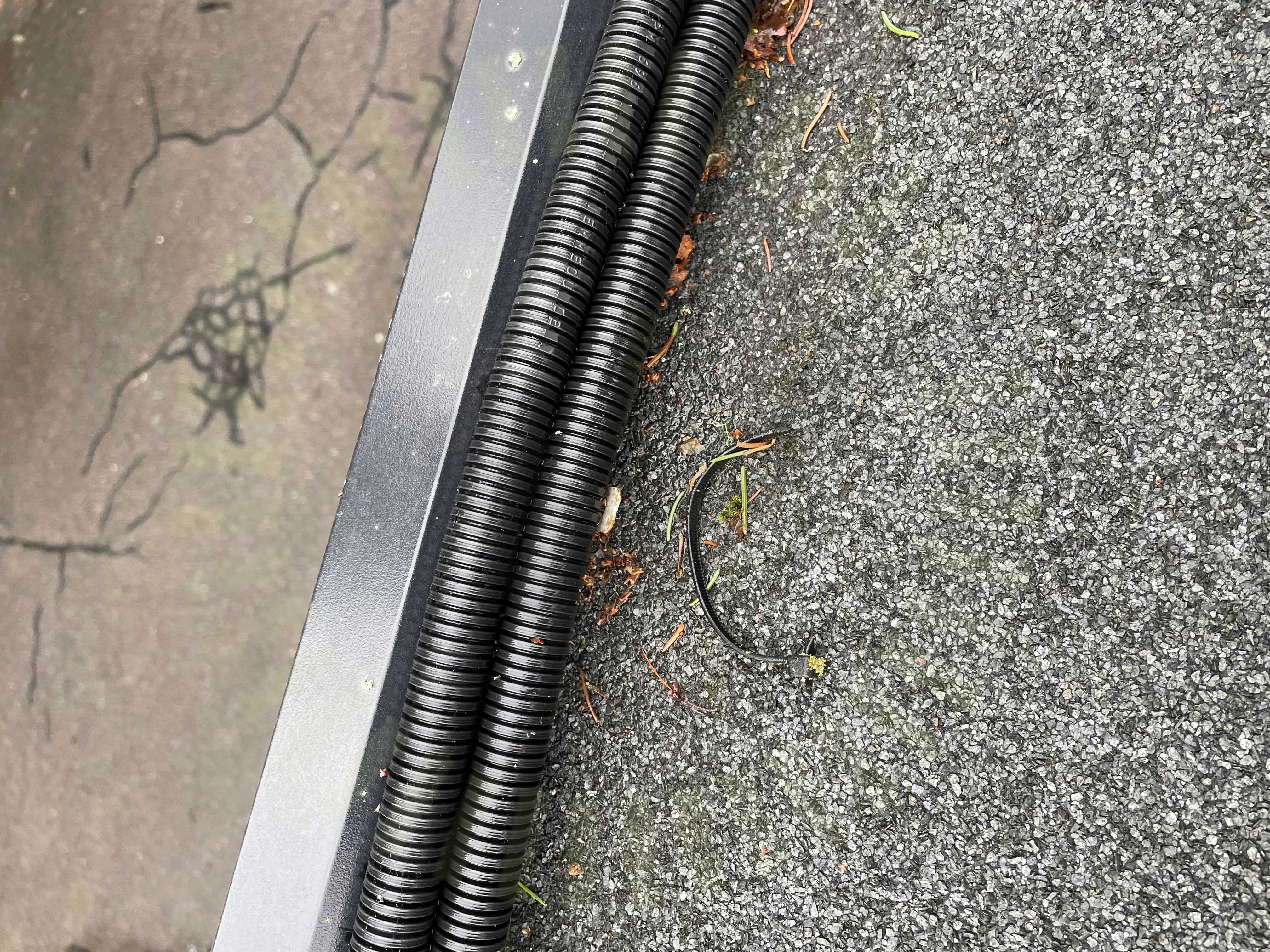

5.1 DC Kablage förläggning

Inte godkänd

Uppfästning har lossnat på ett ställe.

Växelriktarens kontakter

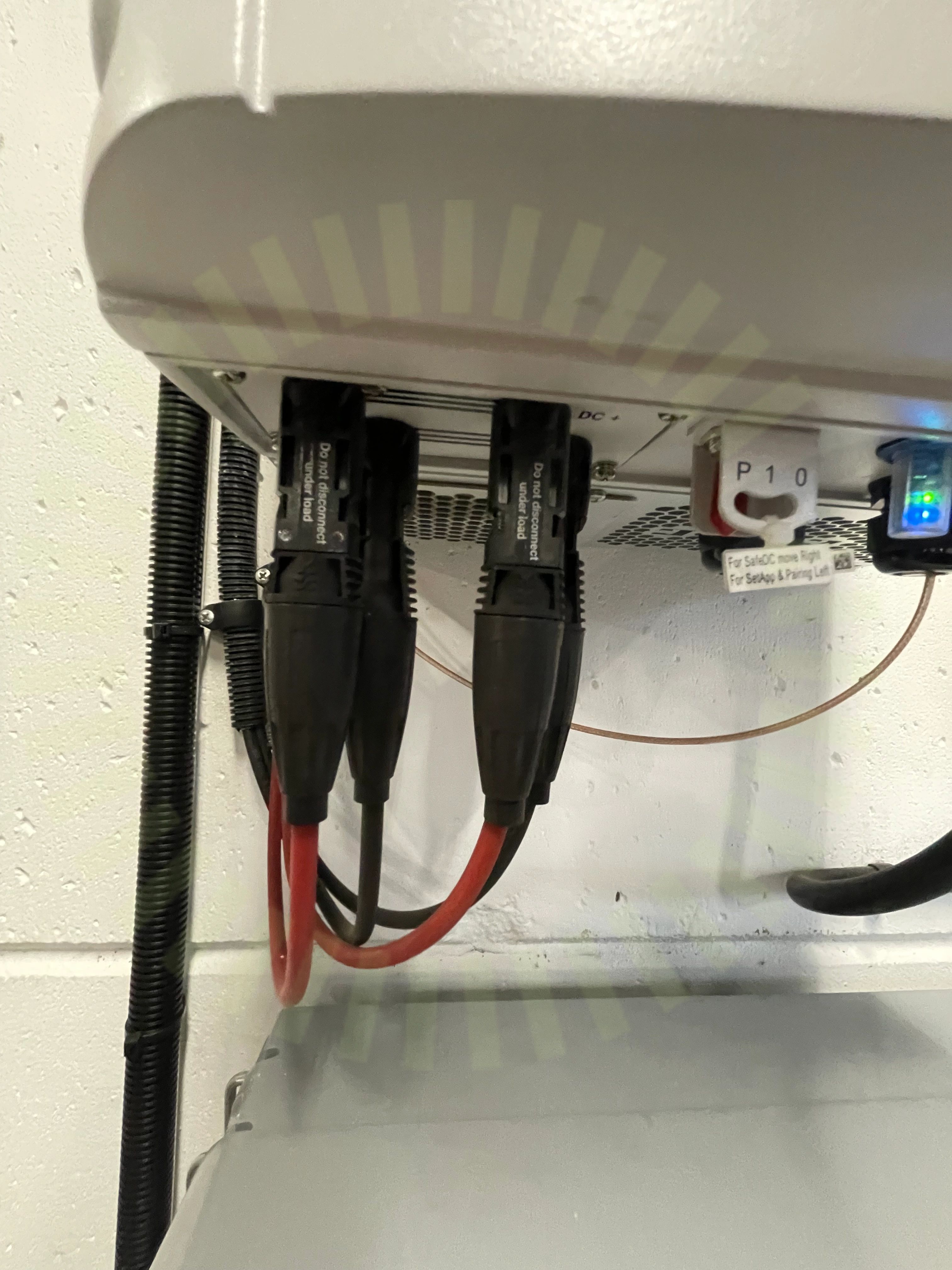

5.2 Växelriktarens kontakter

Inte godkänd

Kontakter från olika tillverkare sammankopplade.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

30/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassning
