Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Öresundskraft

Datum

13 april 2026

Ort

Rydebäck, Skåne län
Fastsäkring av produkt
Jordning av chassi
Skenornas infästning
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)G12RT-B48HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörUndercentral
Öresundskraft

Installerad av Öresundskraft som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/19
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Batteri saknar infästning.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 10

Godkända kontrollpunkter

18/19
Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning LutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd

Tak 1: DMEGC: DM(XXX)G12RT-B48HBB

Anmärkningar

1/18
Klämmornas placering

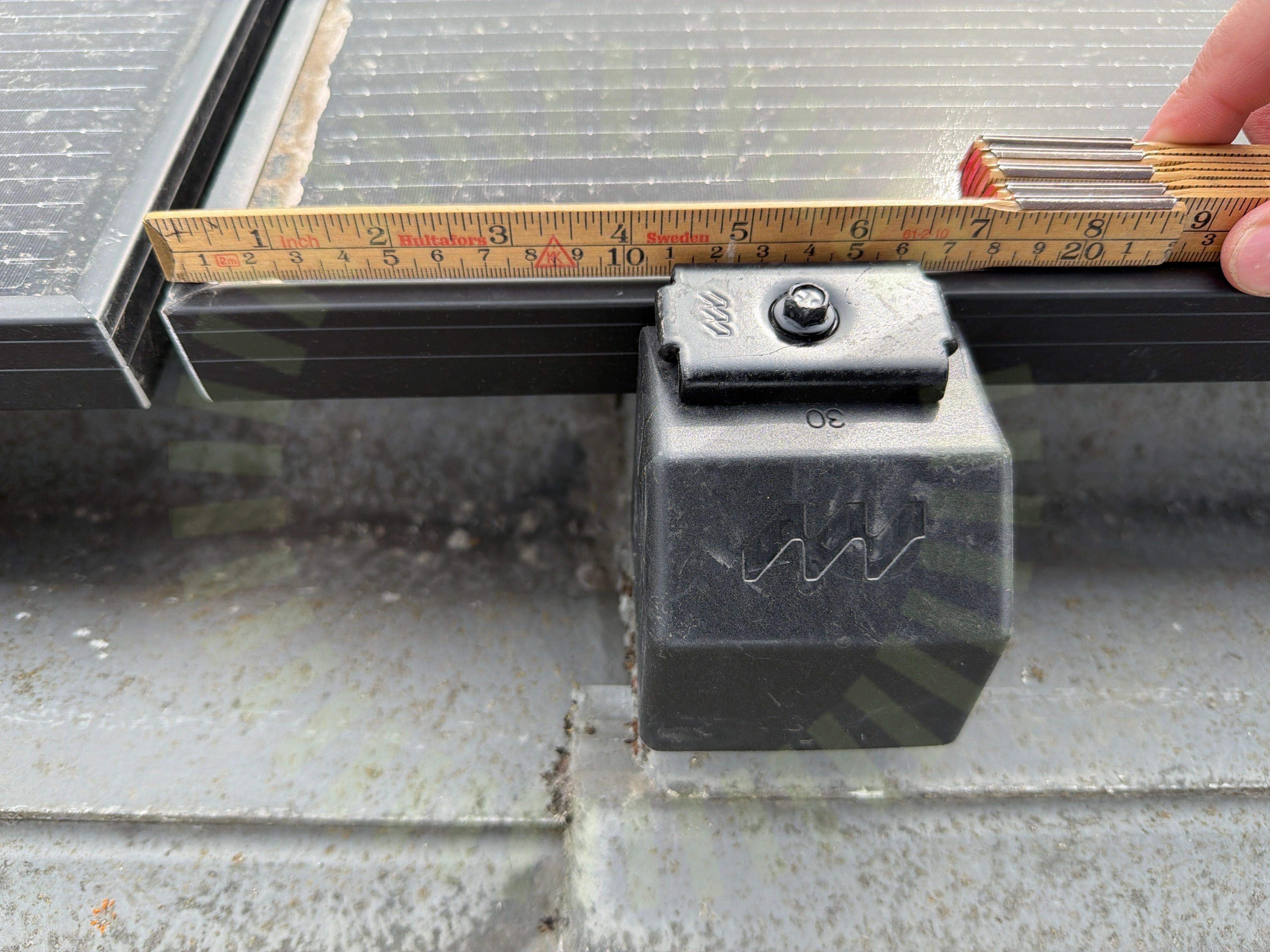

3.1 Klämmornas placering

Inte godkänd

Panelklömmor är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Installation Manual of Standard Solar Modules Ver: 2025-4, Sida 15-16

Godkända kontrollpunkter

17/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

4/26
Takgenomföring

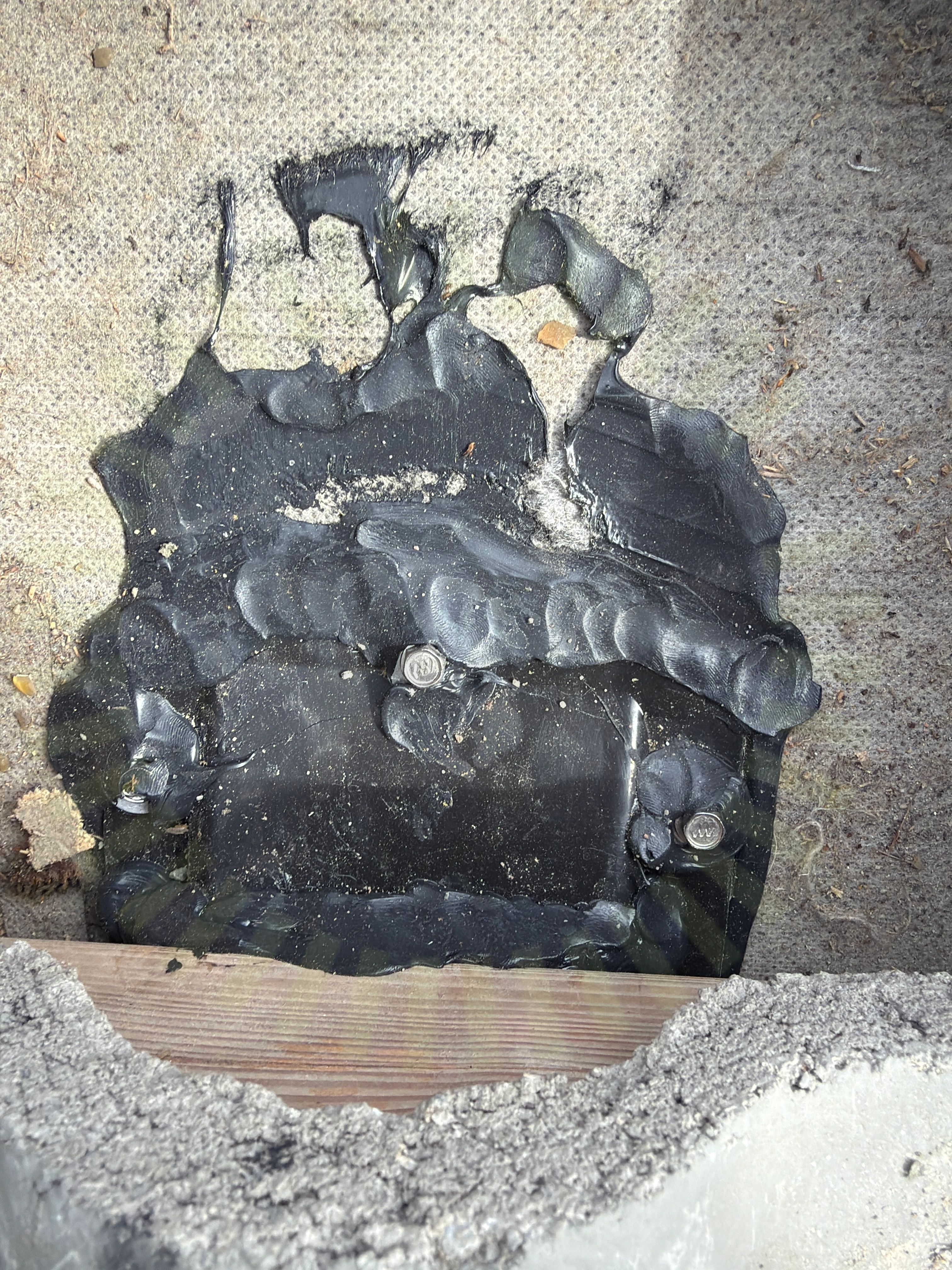

4.1 Takgenomföring

Inte godkänd

Mögelstopper är inte korrekt monterad. Ska skjutas in under pappen.

Skenornas infästning

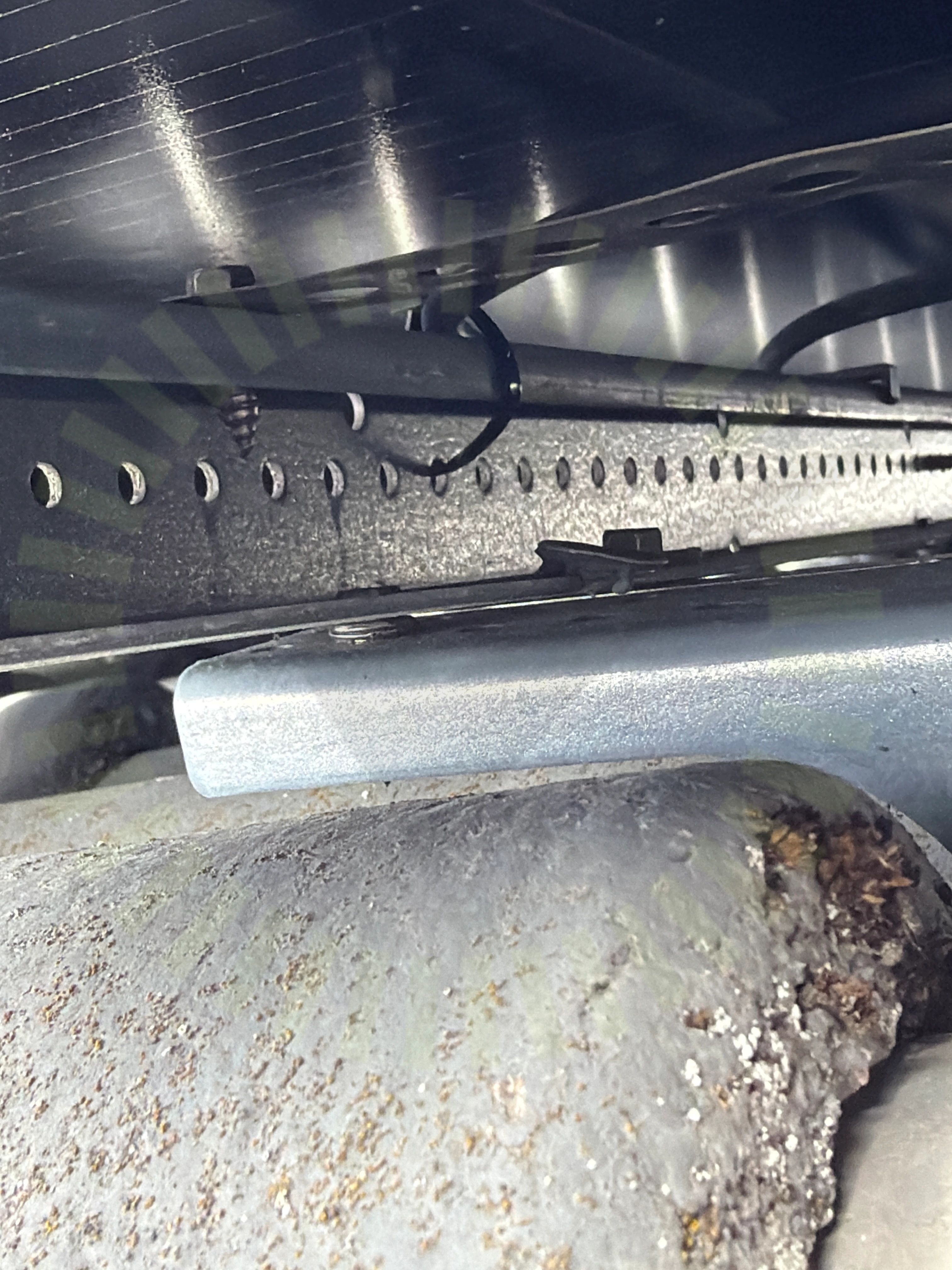

4.2 Skenornas infästning

Inte godkänd

Skenan har inte fästs korrekt och sitter därför löst. En skruv har dragits så hårt att huvudet har tryckt sönder brickan och skenan har dragits över skruvens huvud.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Version 2.0, Sida 3
Takpannor

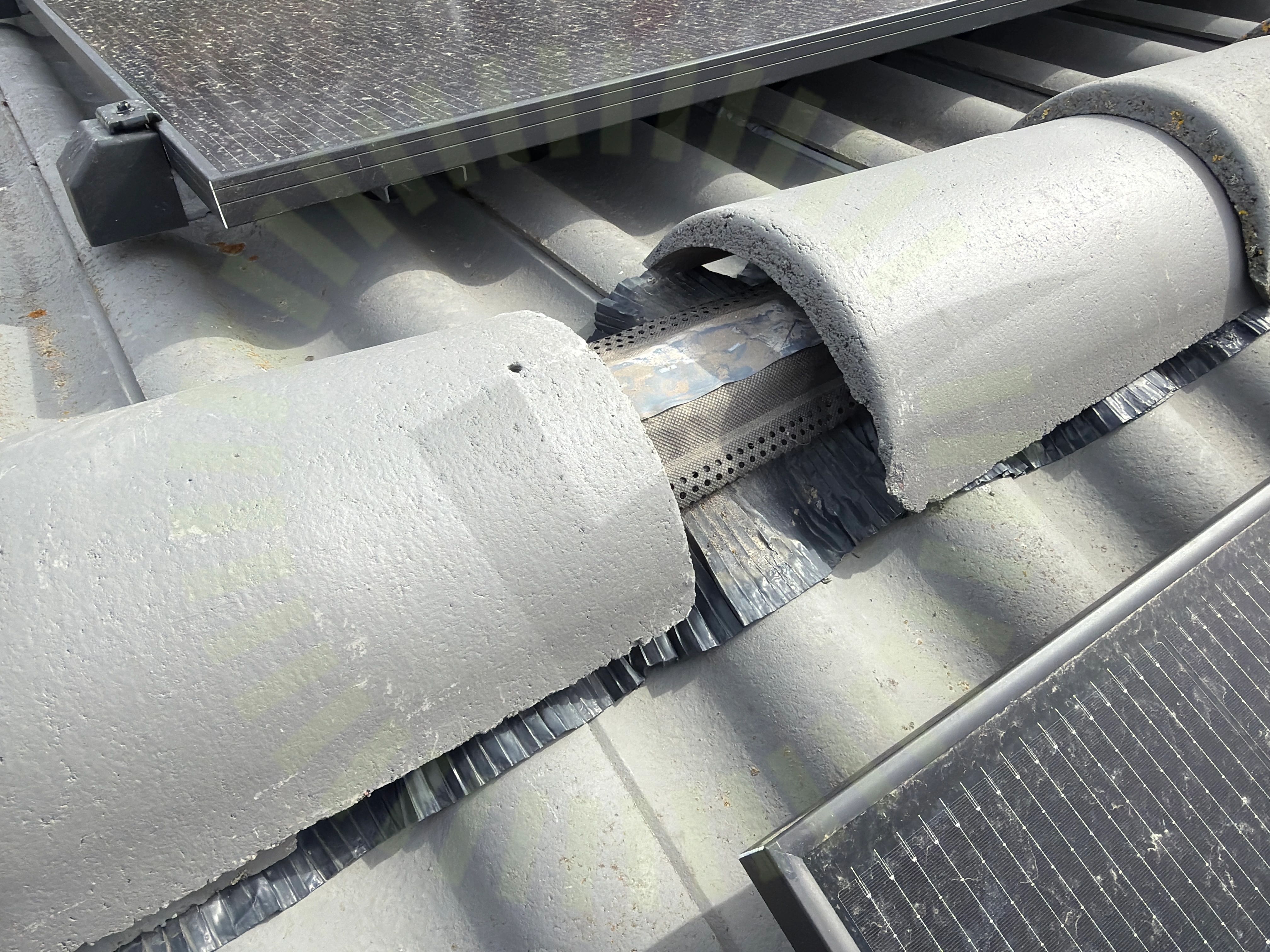

4.3 Takpannor

Inte godkänd

Nockpannor har inte fastsäkrats efter de lyfts för att montera infästningar.

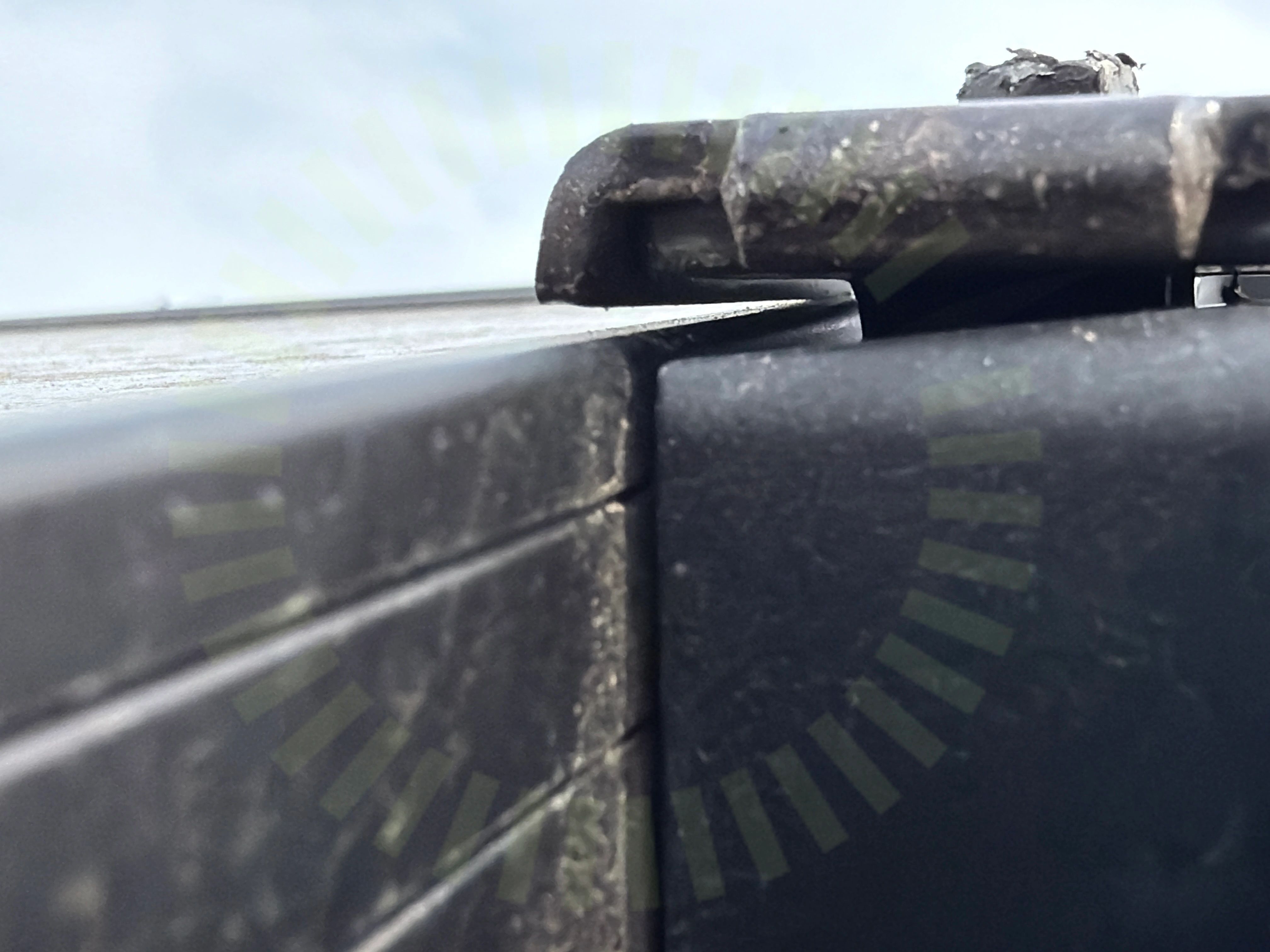

Ändklämmor

4.4 Ändklämmor

Inte godkänd

Flera ändklämmor ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

Godkända kontrollpunkter

22/26
Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSnö- och VindlastberäkningSkenornas överhängSkenskarvarSkenskarvar korslagerSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Undercentral

Anmärkningar

1/6
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37
Anslutning av ledare

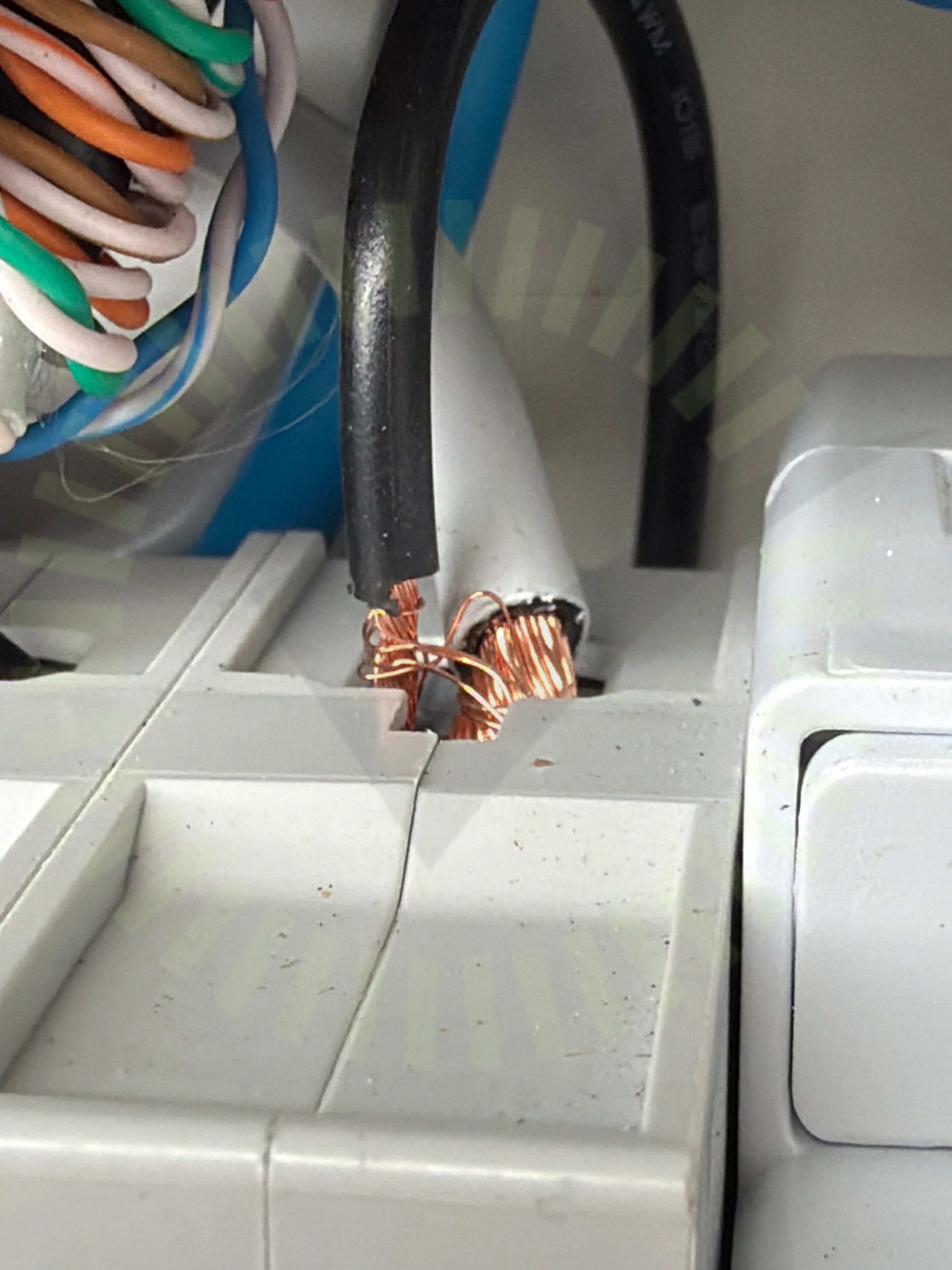

7.1 Anslutning av ledare

Inte godkänd

Ledare är inte lämpligt ansluten i plint. L3 i central med smartmätare i mätarskåp.

SS 436 40 00 (134.1.4)
Förskruvning

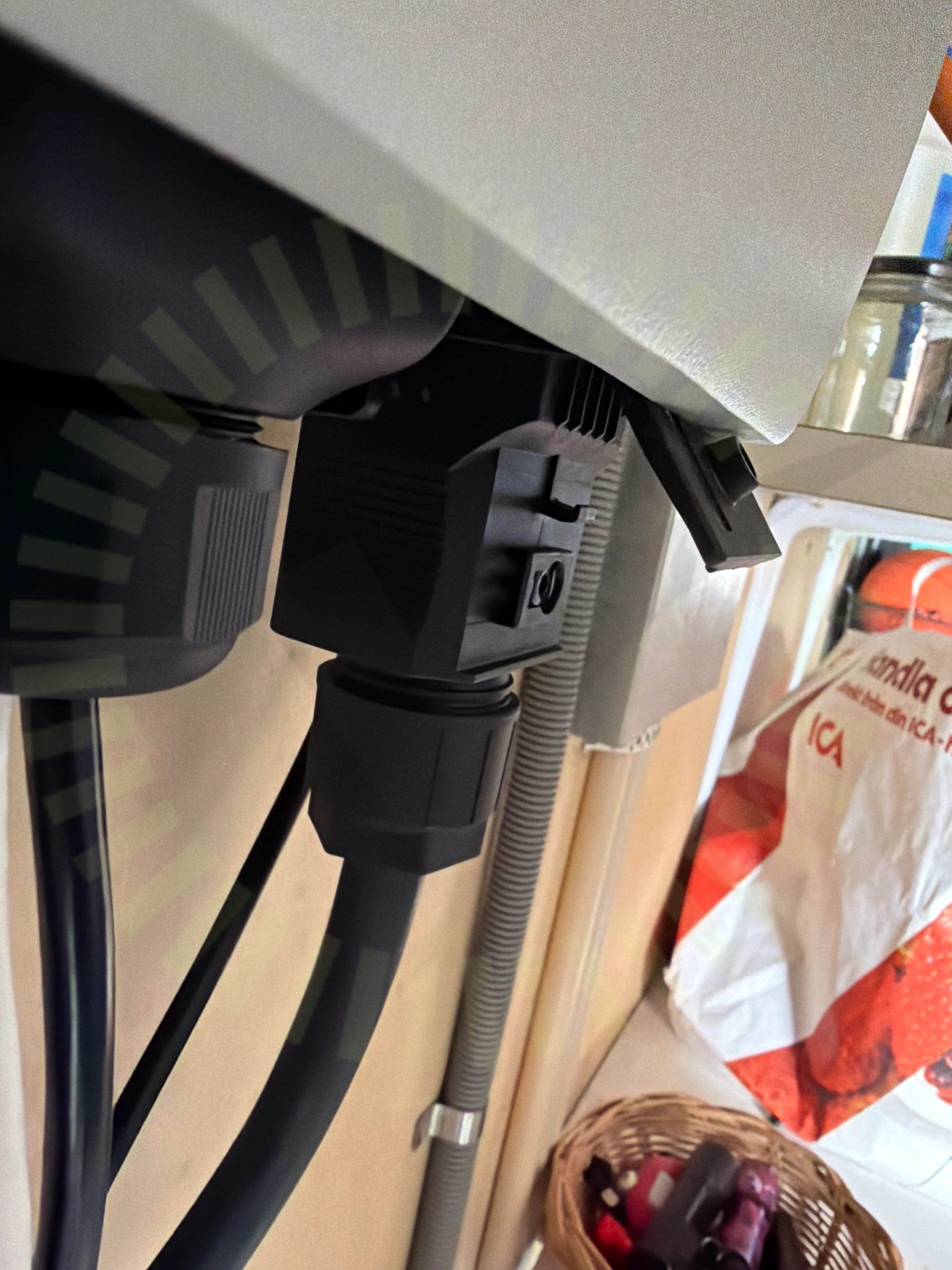

7.2 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 12
Jordning av chassi

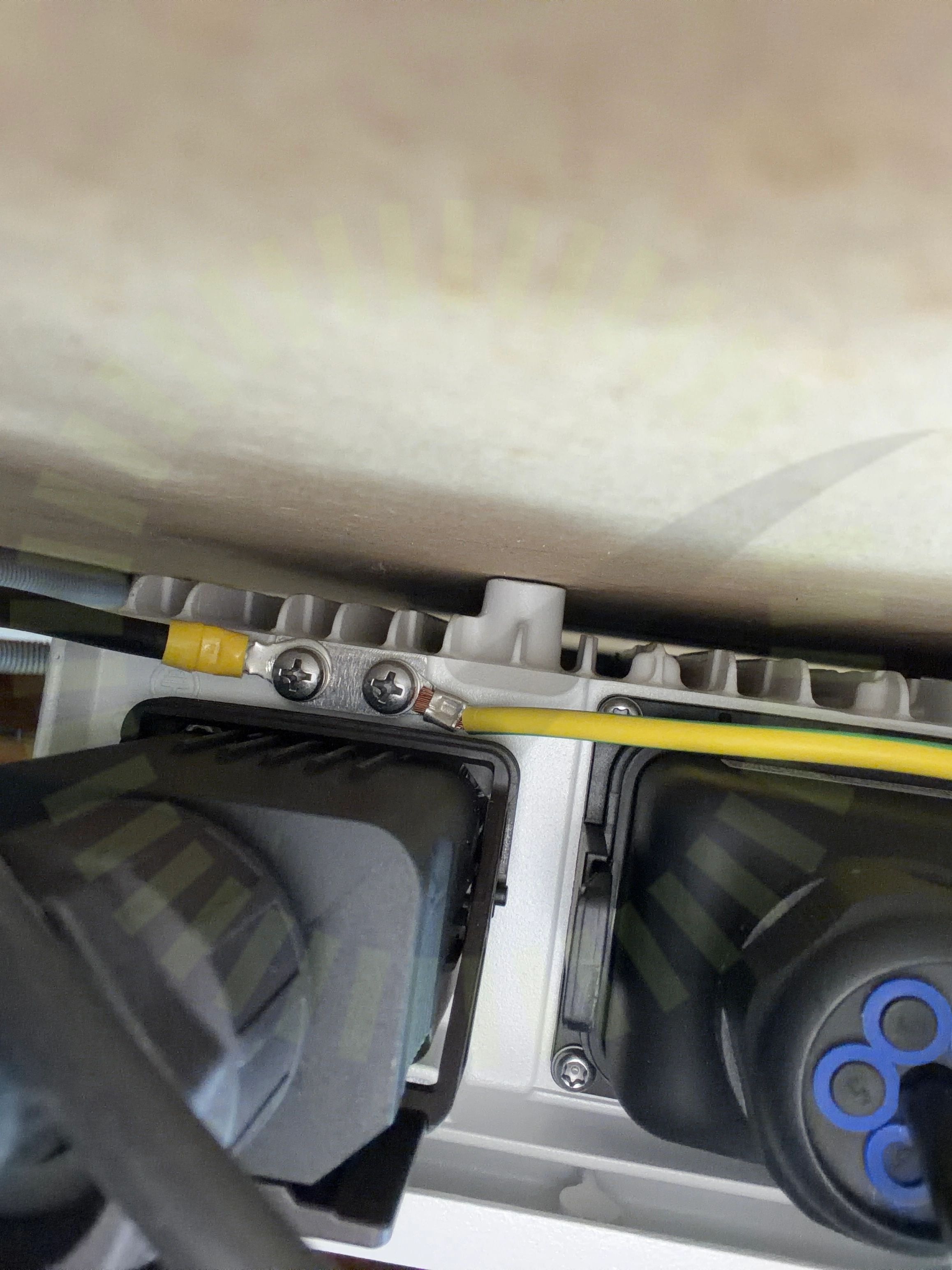

7.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Jordledare på plint går till batteriet. Svart ledare är funktionsjord för taket.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 8

Godkända kontrollpunkter

34/37
AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
