Besiktningsrapport

8.9

Installation genom

Sesol

Datum

8 februari 2024

Ort

Stockamöllan, Skåne län

Kopplingslåda böjradie

Underliggande takpanna

+ 1

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Stockskruv

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

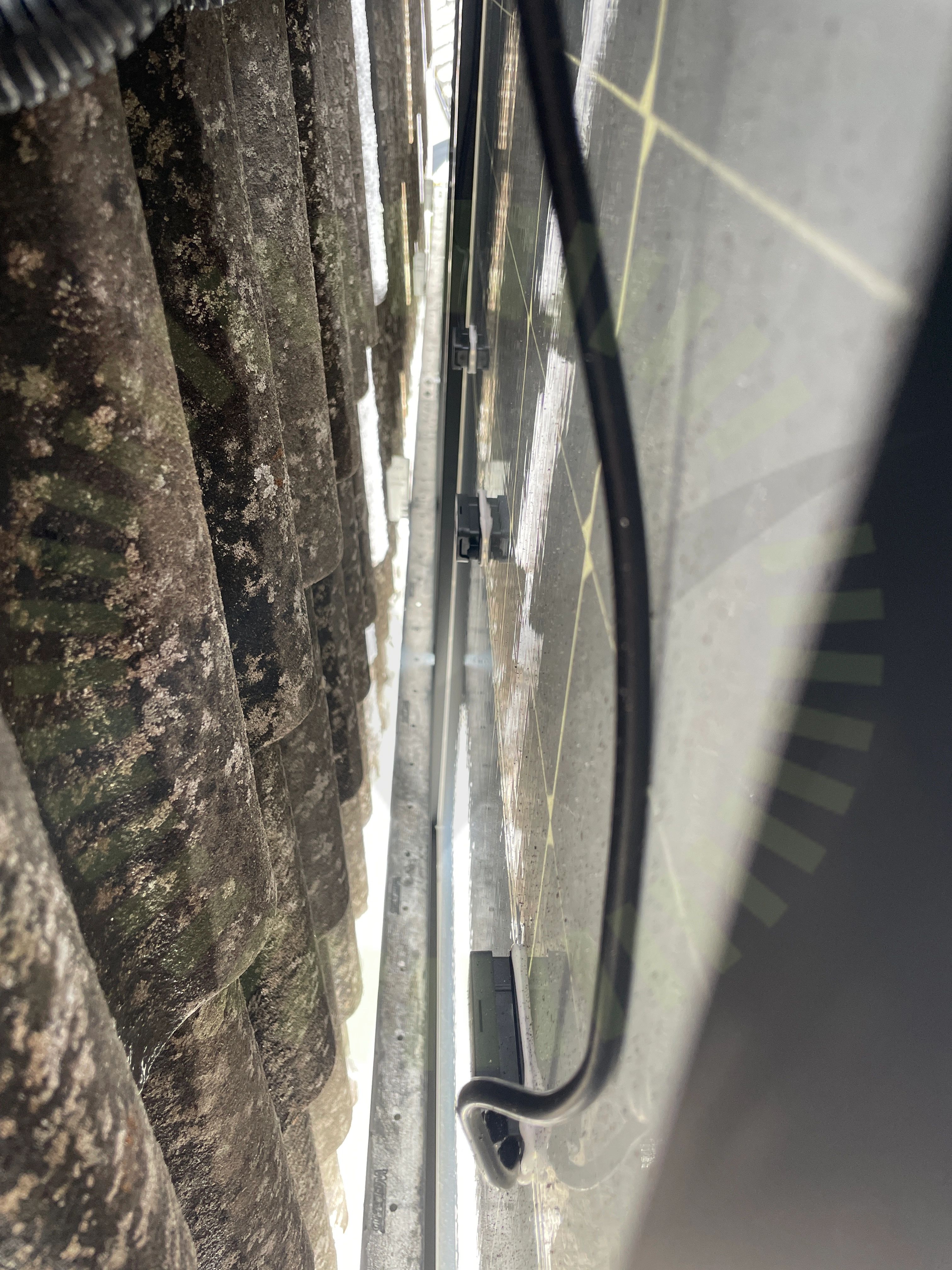

3.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Samt att den inte är uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakterSträngförläggning

Tak 1, Weland Stål: Stockskruv

Anmärkningar

5/23

4.1 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera korrekt överhäng är inte tillgängligt.

Tillverkarens anvisningar

4.2 Skenornas överhäng korslager

Inte godkänd

En korrekt lastberäkning saknas. Underlag för att kontrollera korrekt överhäng är inte tillgängligt.

4.3 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

4.4 Snö- och Vindlastberäkning

Inte godkänd

En korrekt lastberäkning saknas vid besiktning. Lastberäkning är utförd för plåttak med lång skena, detta stämmer ej överens med vad som är monterat.

Tillverkarens montageanvisningar

4.5 Stockskruv CC

Inte godkänd

En korrekt lastberäkning saknas, underlag för att kontrollera korrekt avstånd mellan infästningar är ej tillgänglig.

MA5110 Sid 1 (1) | Version 1 - 200417

Godkända kontrollpunkter

17/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenskarvarSkenskarvar korslagerStockskruv InfästningTätningVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/23

Underbyggnad

Tak 2, Longi: LR5-54HPB

Anmärkningar

1/16

5.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Samt ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

3/16

Förbindelse av kontakterKontaktdonSträngförläggning

Tak 2, Weland Stål: Läktfästen

Anmärkningar

2/21

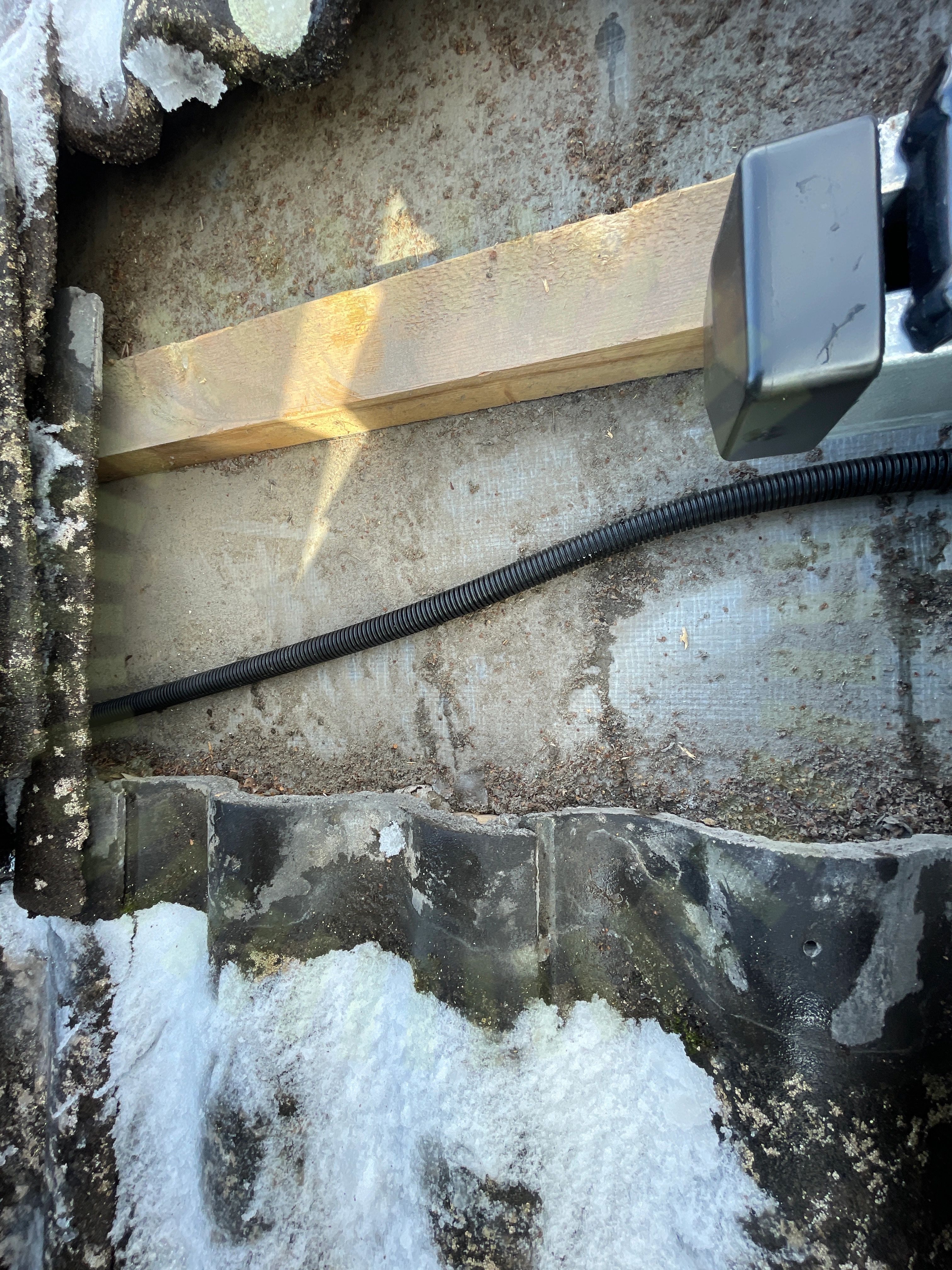

6.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Ligger löst under takpannor.

SS 436 40 00 (712.522.101)

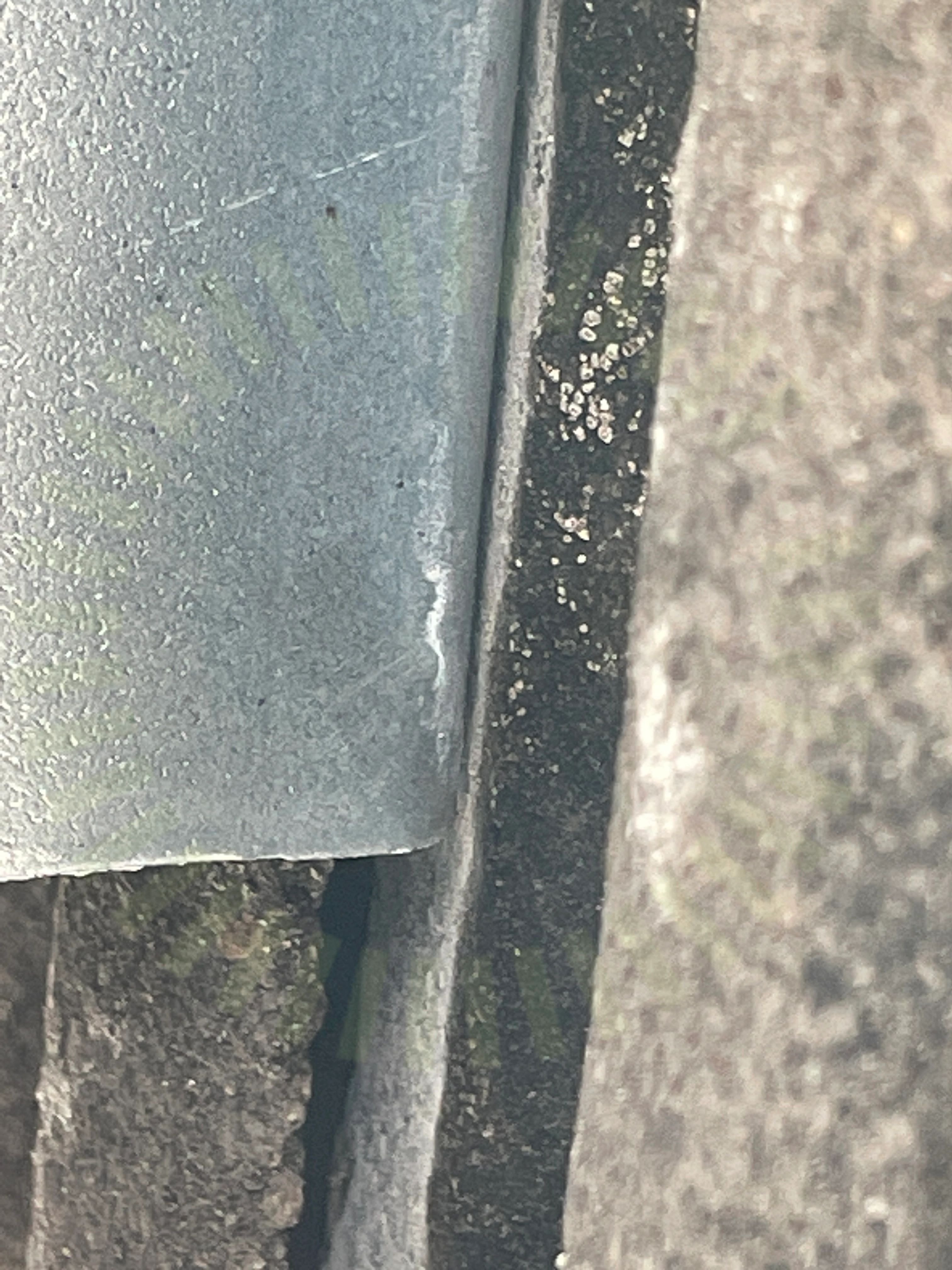

6.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

19/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
