Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Svea Solar

Datum

27 juni 2023

Ort

Hjärup, Skåne län
Kopplingslåda
Panelkablagets böjradie
DC kabel förläggning
86% godkända14% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemWasi: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/40
AC Böjradie

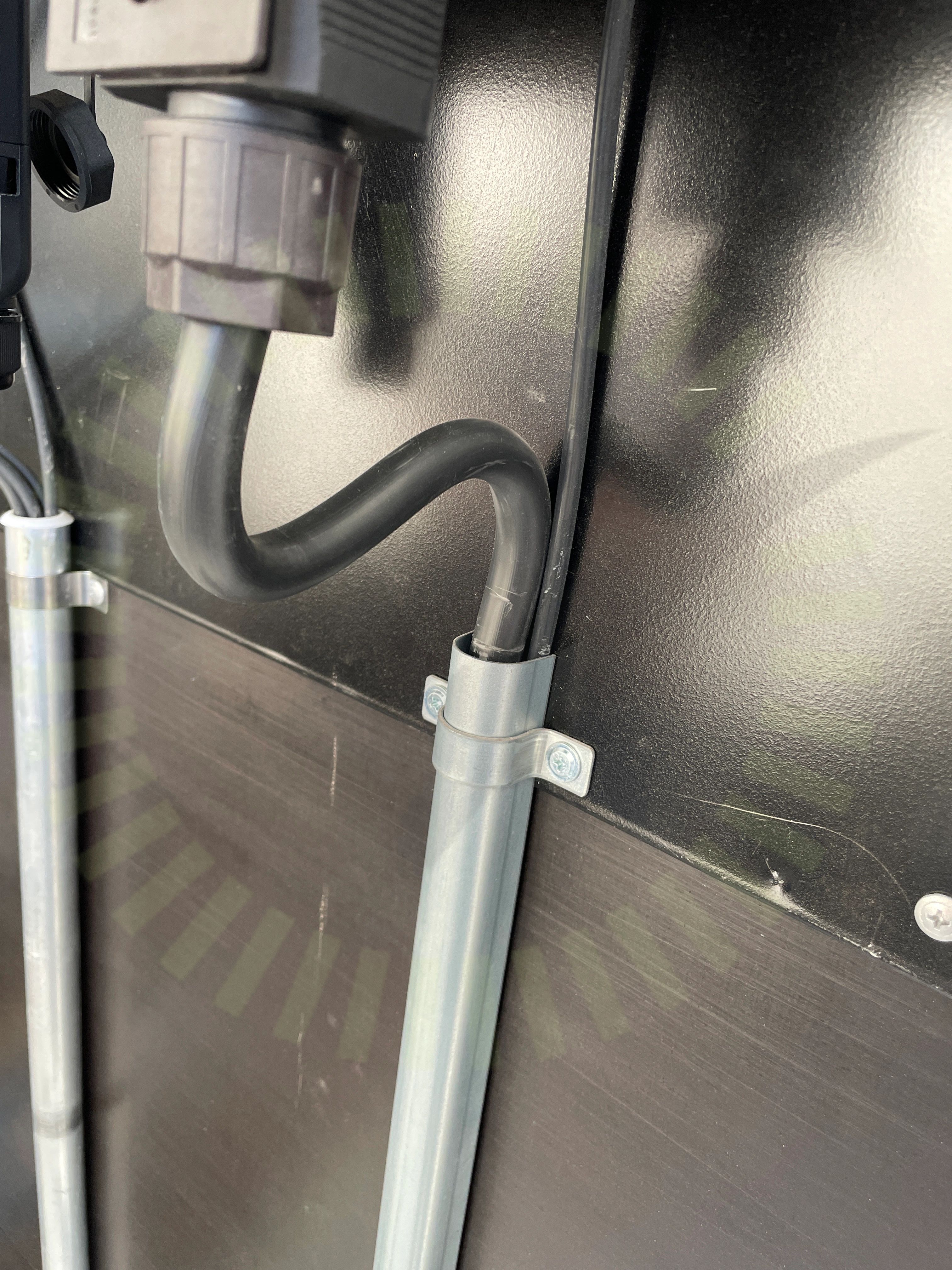

1.1 AC Böjradie

Inte godkänd

Kablage är skarpt böjt in till växelriktarens AC kontakt. Kabeln trycker även utåt från väggen på kontakten och stressar kontakten.

DC Kontakter anslutning

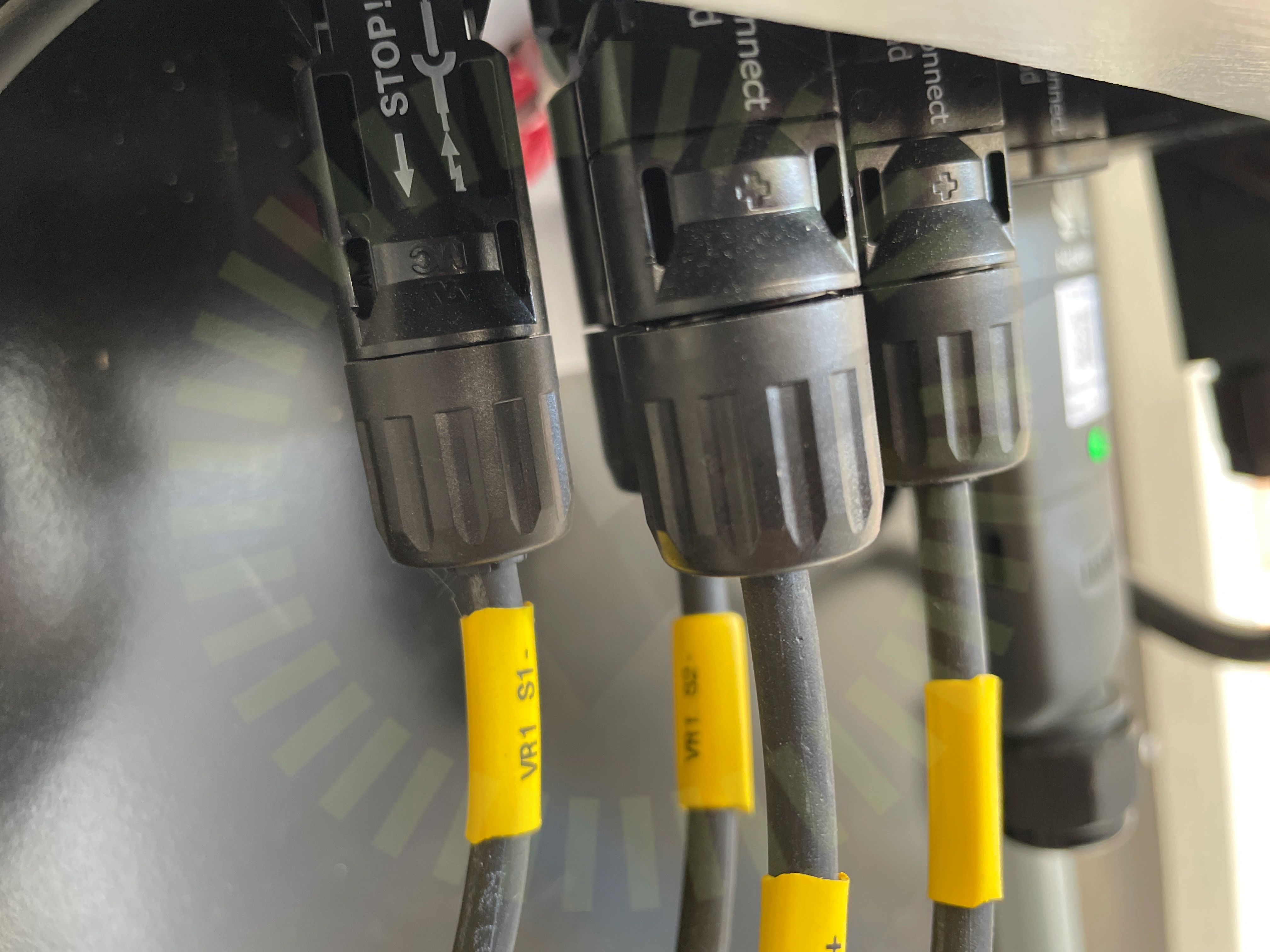

1.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar för DC kontakter är bottnade.

MA231 (de_en) Sida 10

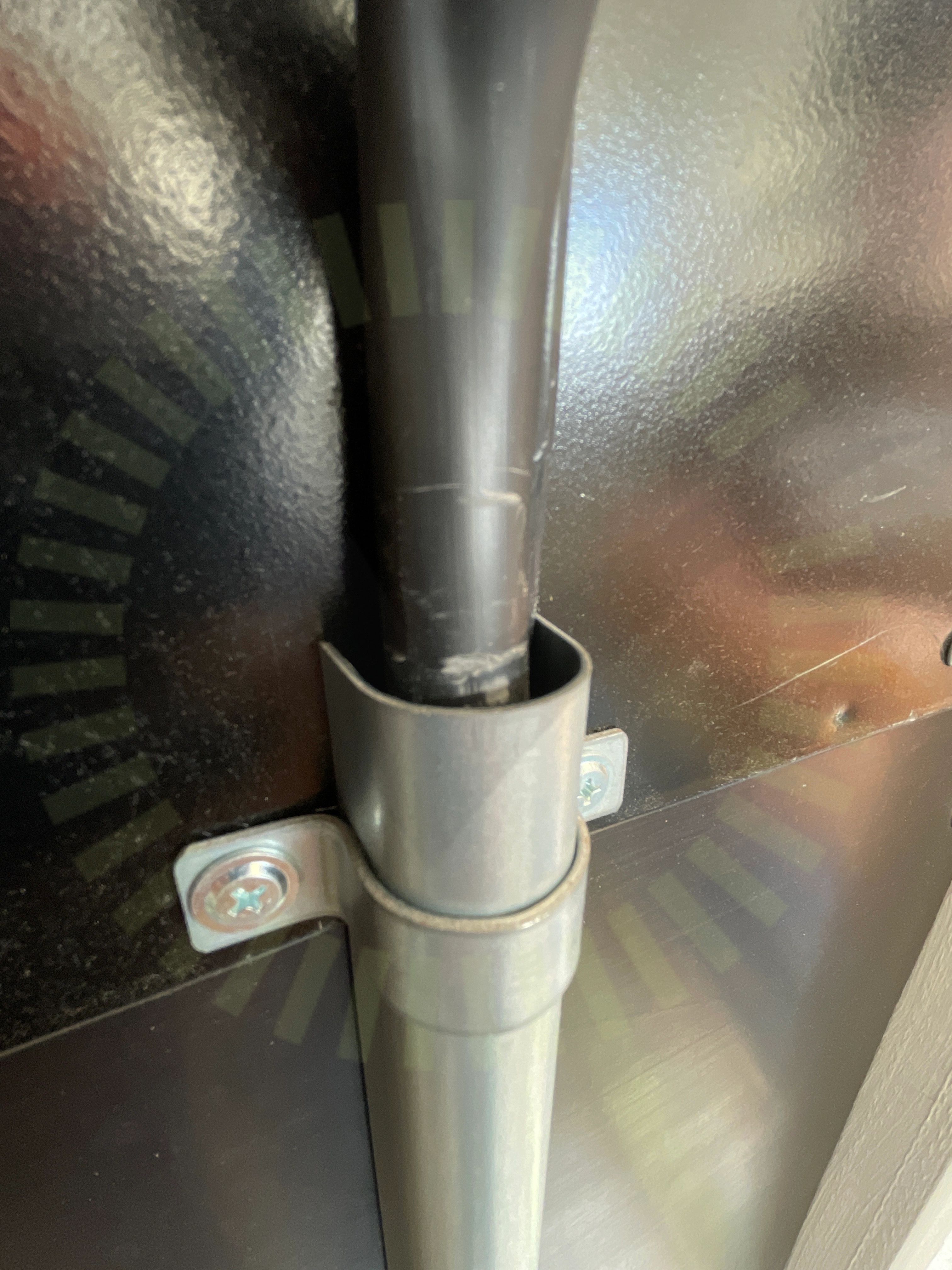

Skadat kablage

1.3 Skadat kablage

Inte godkänd

Mantel på kablage skadat. Kabelskyddet har vass kant som nöter på manteln.

Godkända kontrollpunkter

37/40
AC anslutning växelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Risen: RSM40-8

Anmärkningar

5/17

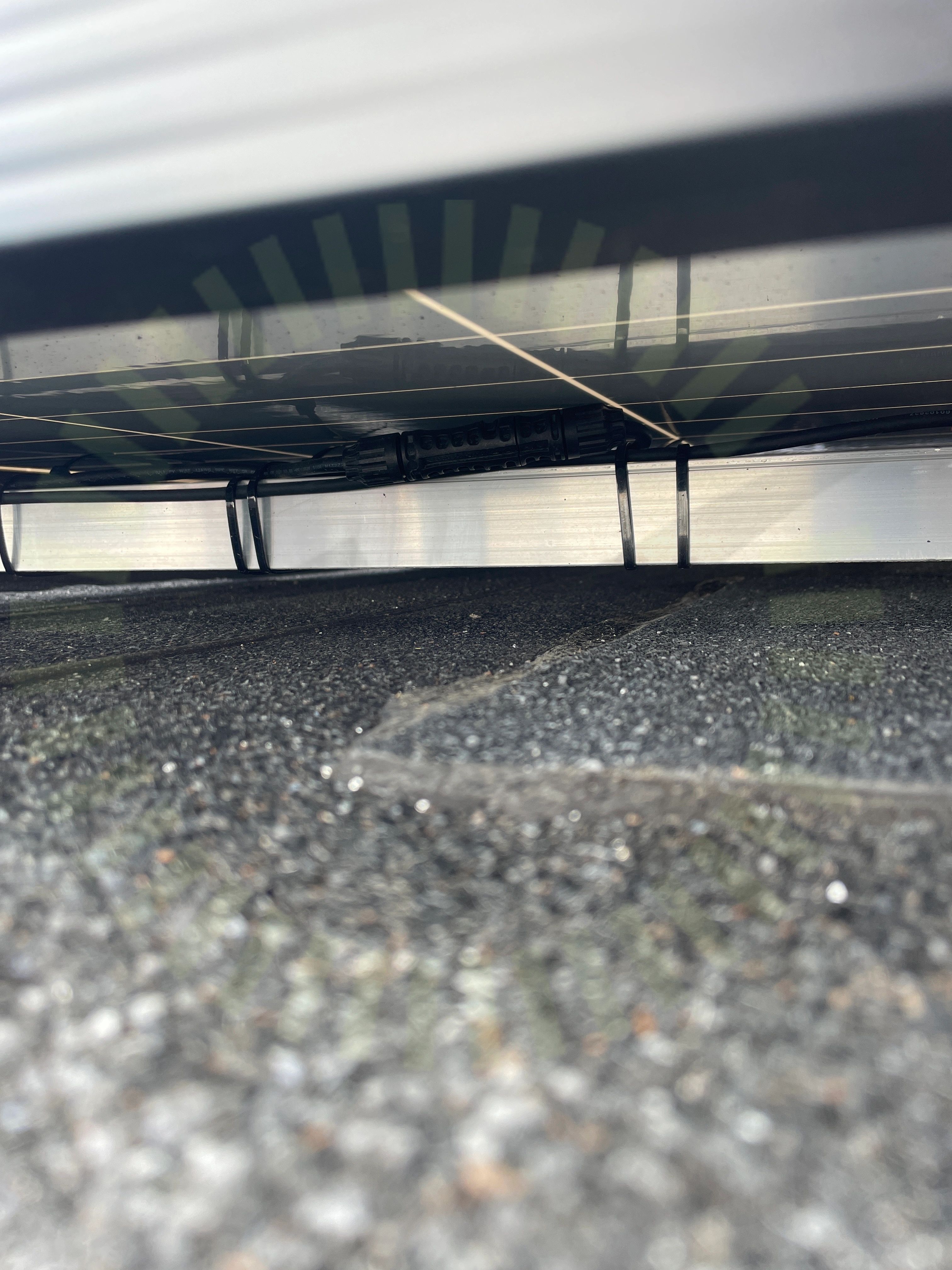

Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

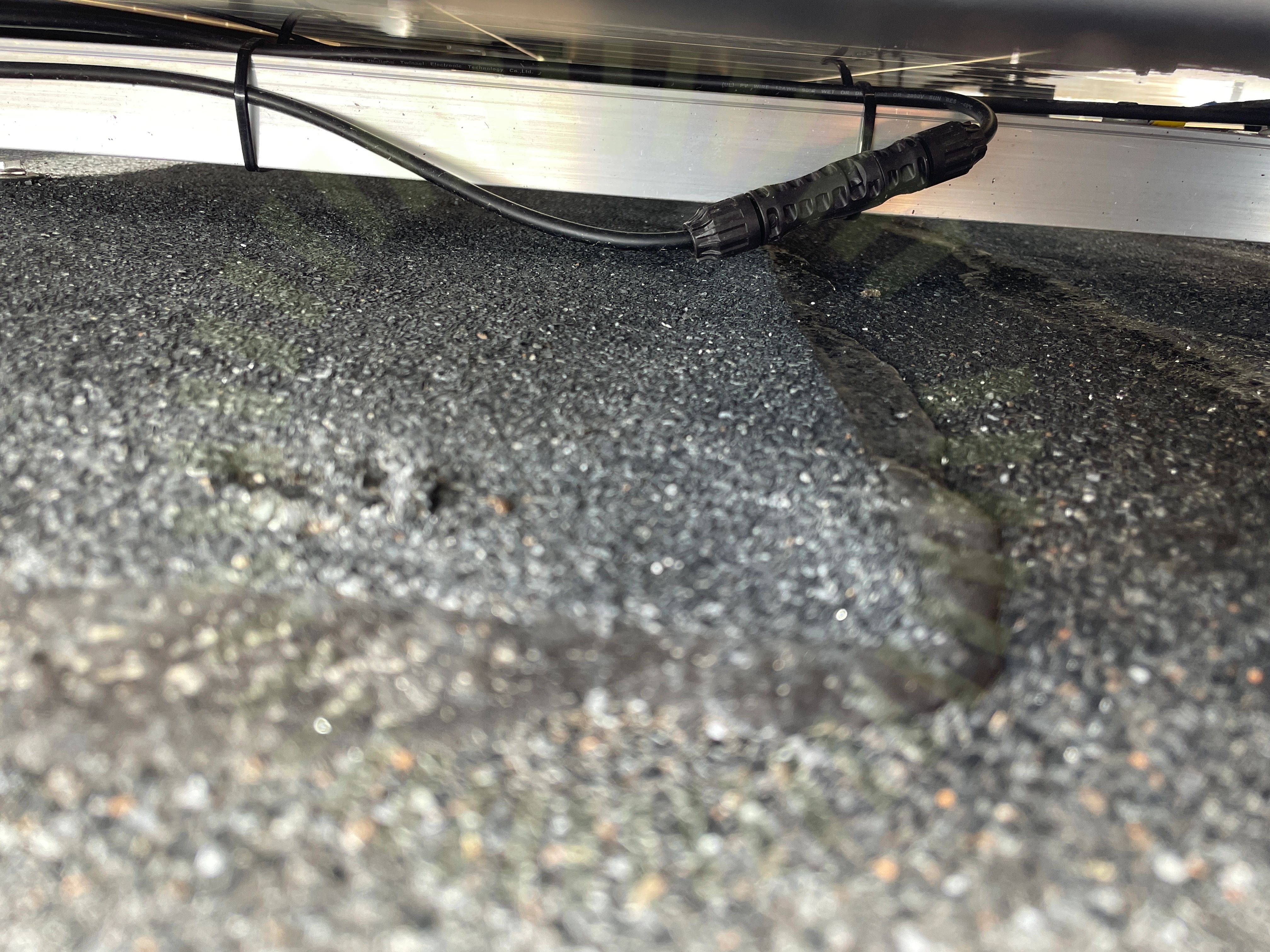

Kontaktdon

2.2 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

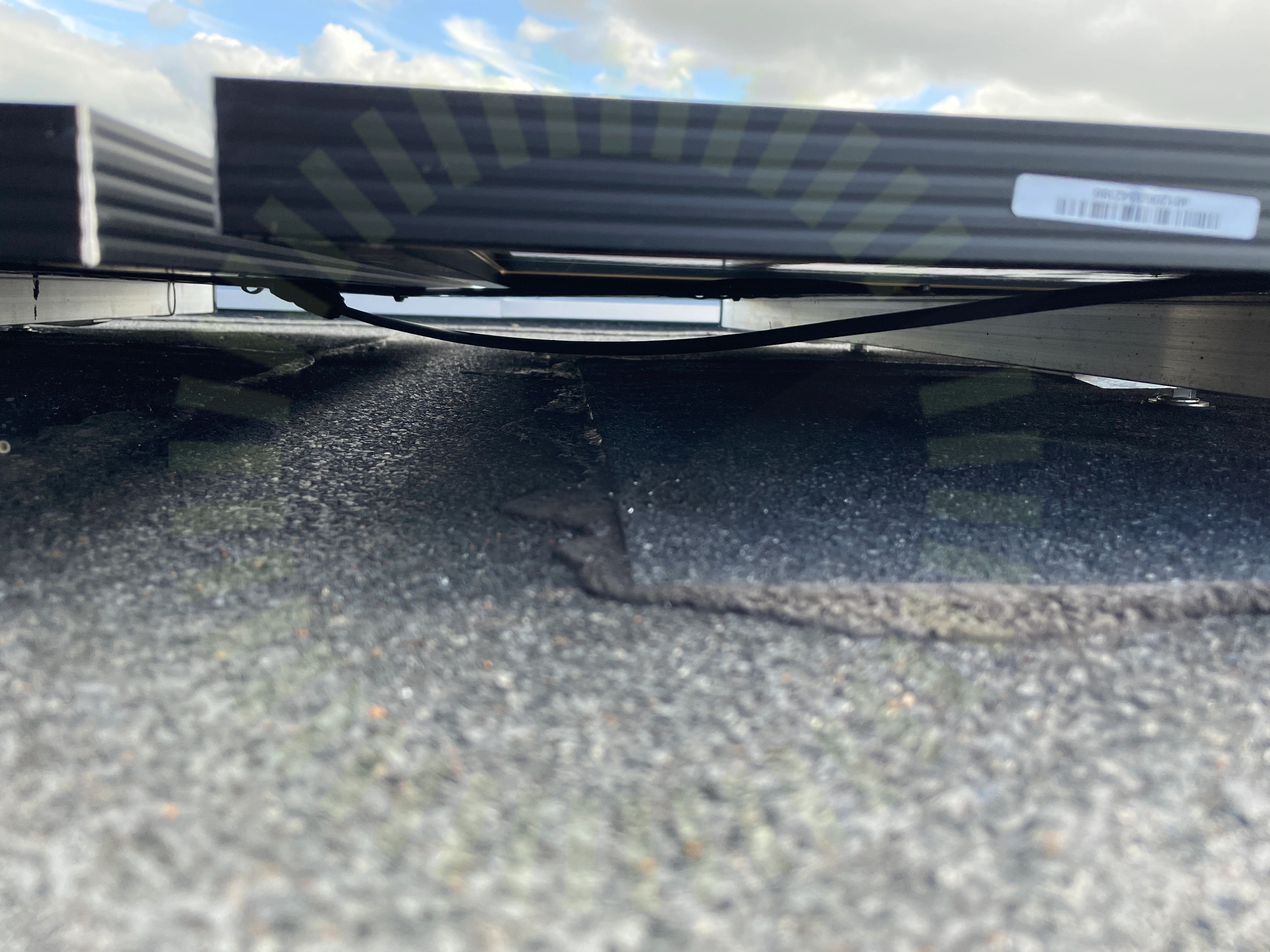

Kopplingslåda

2.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

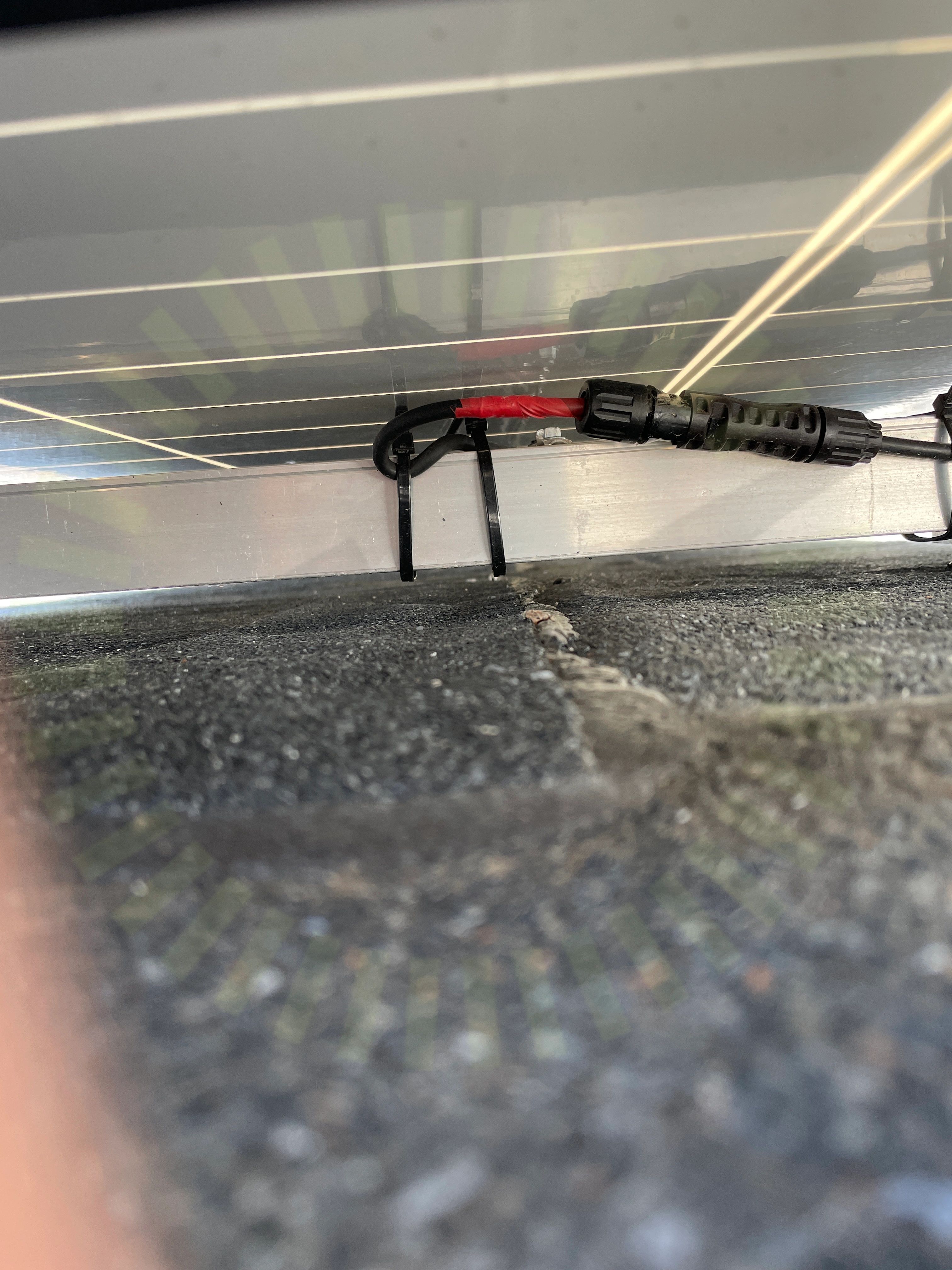

Panelkablagets böjradie

2.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

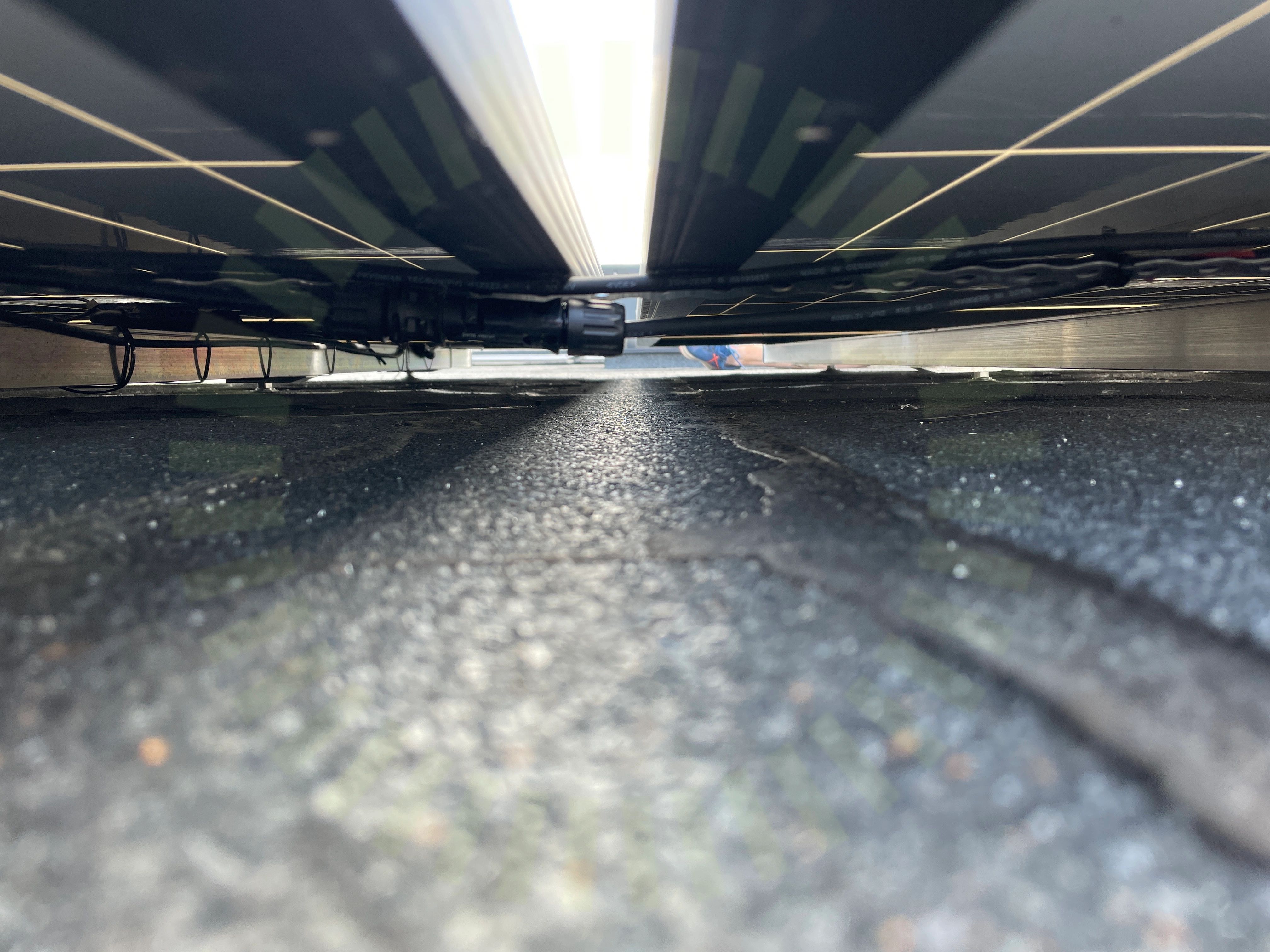

Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Kontakt bristfälligt uppspänd mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Wasi: Papptak

Anmärkningar

3/17

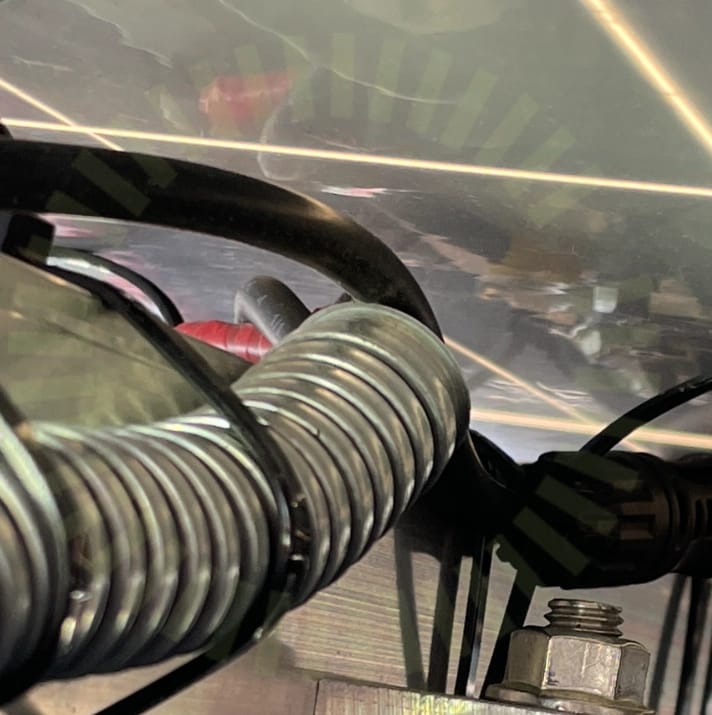

DC kabel förläggning

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant. DC kabel ligger böjd över slang av metall.

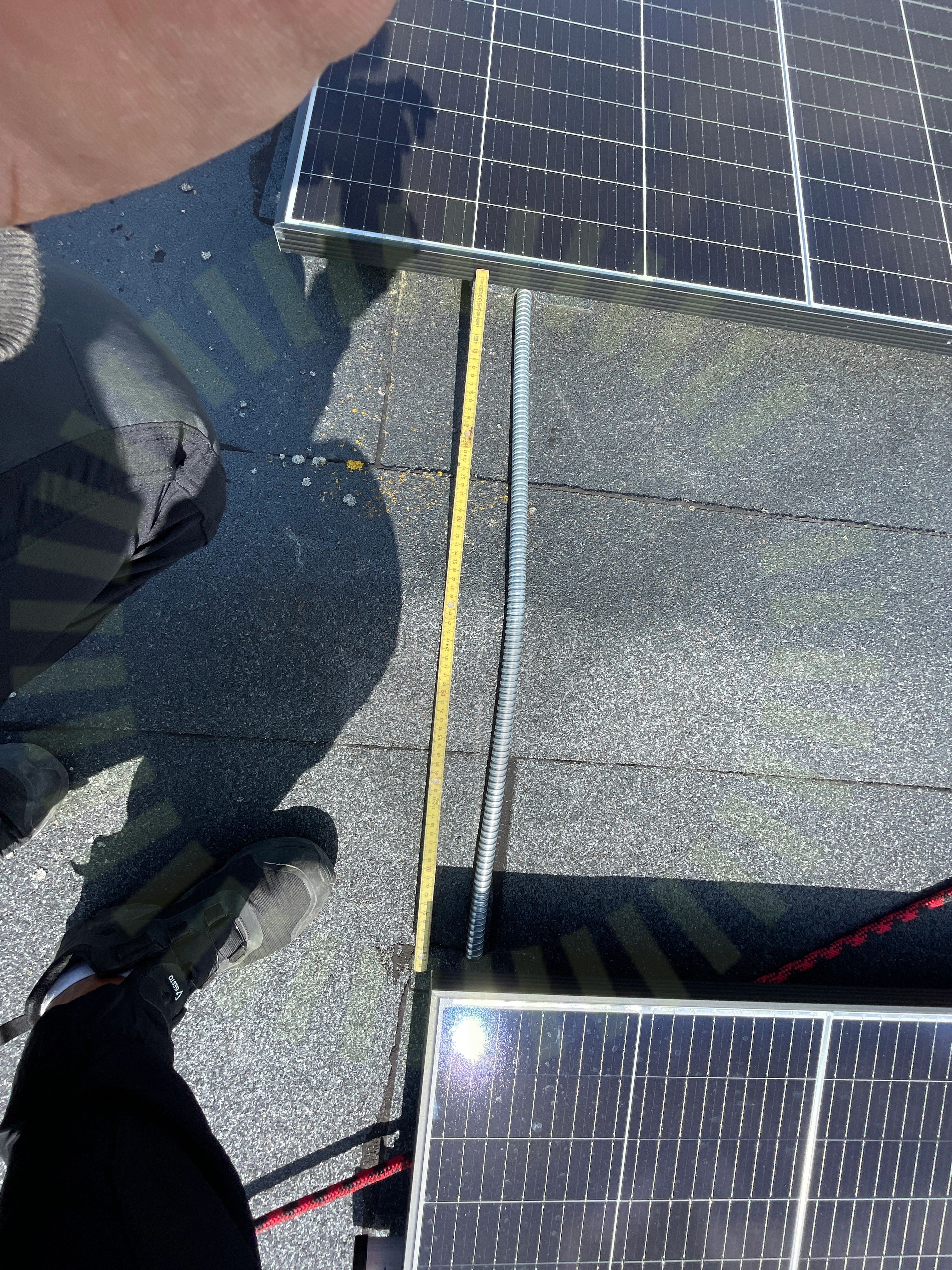

Kabeldragning mellan takytor

3.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad, slangen rör sig fram och tillbaka 100mm.

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Godkända kontrollpunkter

13/17
Främmande materialFöremål mellan skena och panelramInfästningarnas CC måttMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSvetsning av takpappVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/17
Mekanisk infästning
