Besiktningsrapport

9.7

Installation genom

Svea Solar

Datum

21 februari 2025

Ort

Älgarås, Västra Götalands län

Avstånd till yta

Skenskarvar

Föremål mot bakstycke

95% godkända5% ej godkända

Om installationen

PanelerRisen: RSM40-8

OptimerareSolarEdge: S-Serie

MontagesystemCC90 UNUM Plåttak

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

Risen: RSM40-8

Anmärkningar

2/17

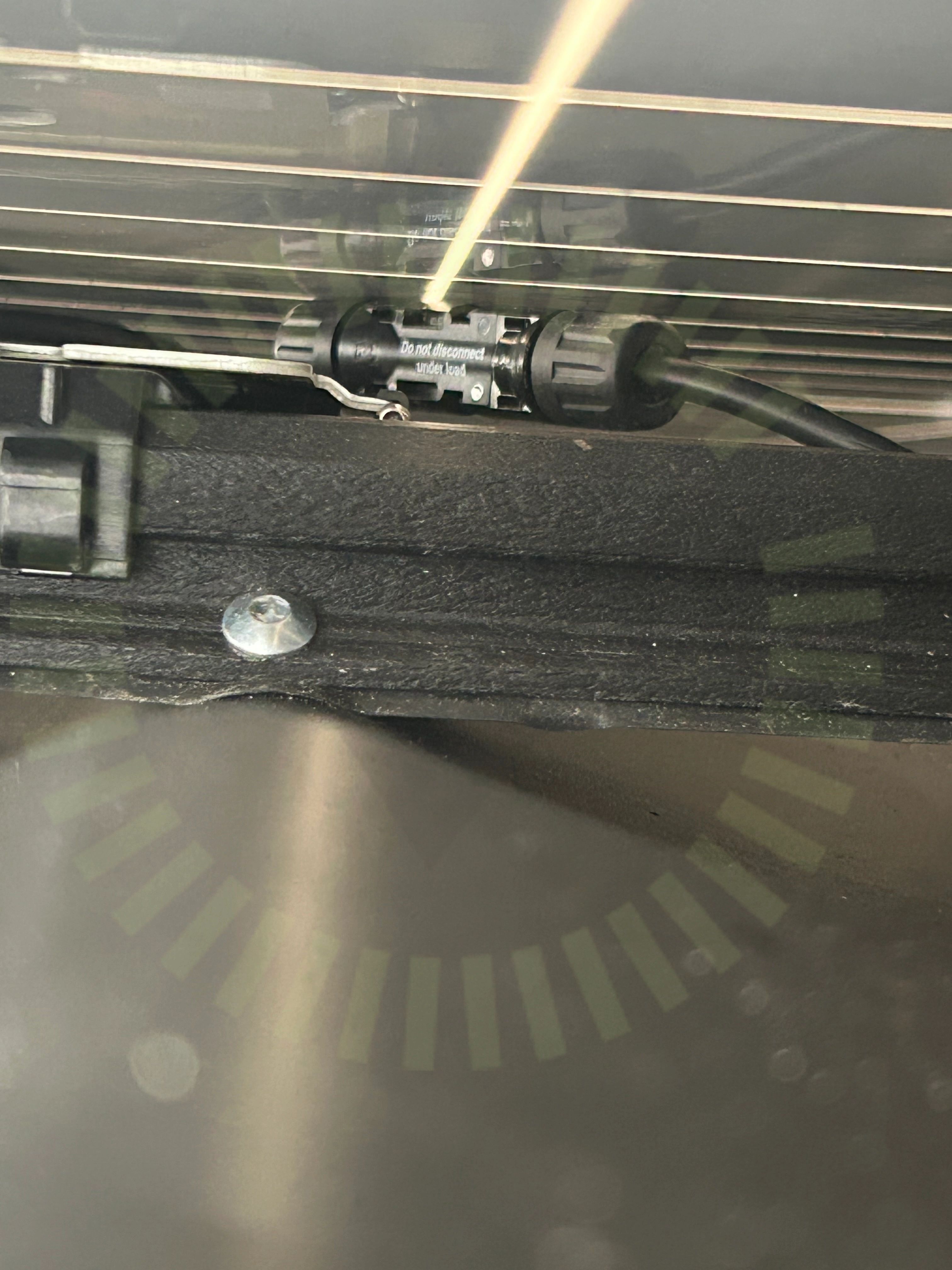

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

2.2 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

PV module installation and maintenance manual A1 2023 sida 9.

Godkända kontrollpunkter

14/17

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE12.5K-SE20K

Anmärkningar

1/37

4.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

36/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDubbel matningFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Tak 1, CC90 UNUM Plåttak

Anmärkningar

1/17

5.1 Skenskarvar

Inte godkänd

Skenorna är inte korrekt sammanförda vid skenskarv.

Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 3

Godkända kontrollpunkter

16/17

CC måttDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSnö- och VindlastberäkningSäkerhetsavståndTermisk brytpunktVäderbeständigt materialÄndklämmor
