Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

7 mars 2023

Ort

Bränn-Ekeby, Södermanlands län
Klämmornas placering
Klämmor rätt förläggning
Skenskarvar
87% godkända13% ej godkända

Om installationen

PanelerLongi: LR4-72HPH 425-455M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörElmaterial: Kapsling
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Kapsling

Anmärkningar

1/9

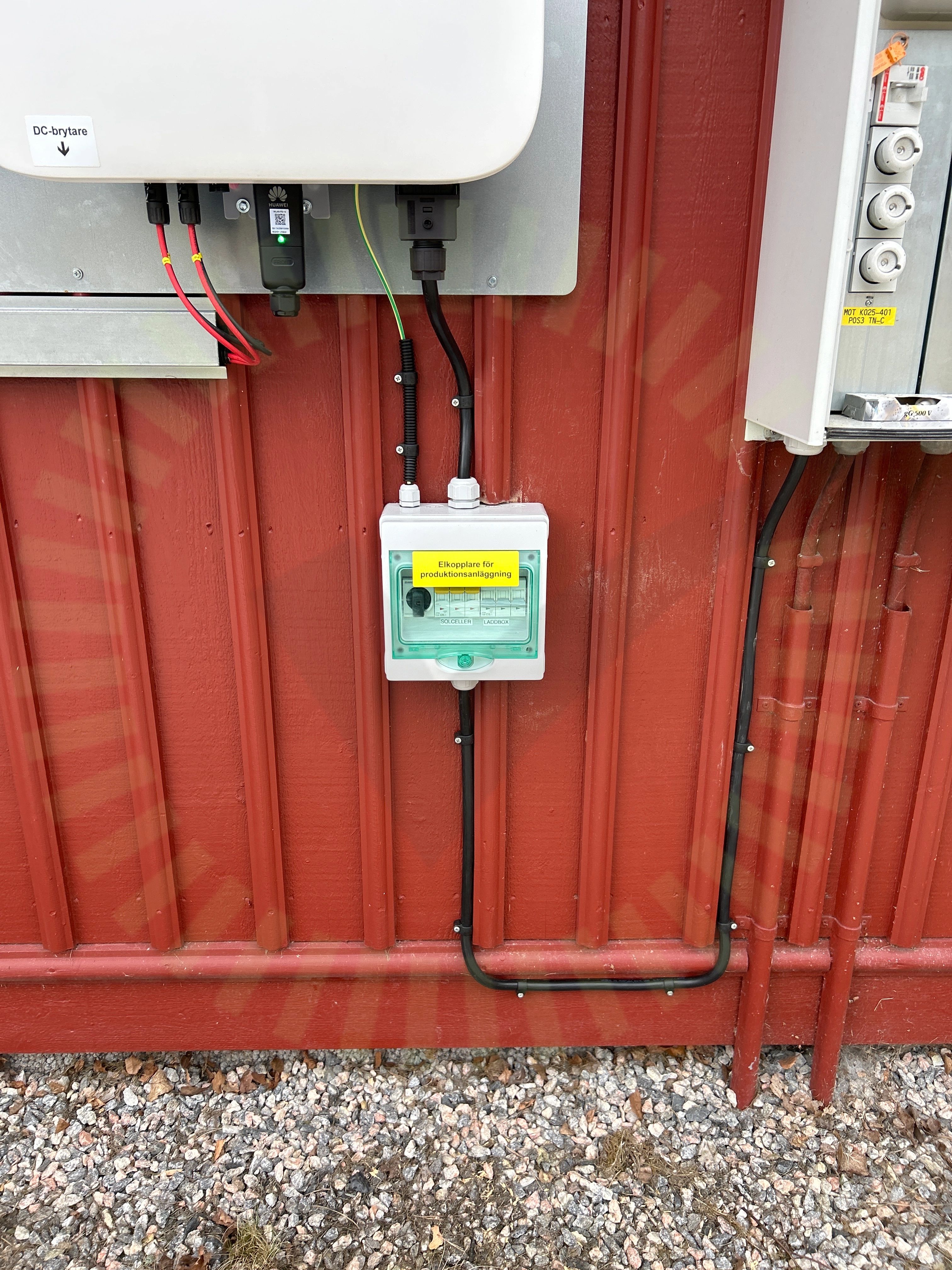

Placering

2.1 Placering

Rekommendation

Kapslingen är placerad lågt. Åtkomlig för barn.

Godkända kontrollpunkter

8/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningTermisk påverkanYttre påverkan

Tak, Longi: LR4-72HPH 425-455M

Anmärkningar

1/16
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules. sida 15-16.

Godkända kontrollpunkter

14/16
Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16
Förbindelse av kontakter

Tak, Weland Stål: Läktfästen

Anmärkningar

6/22

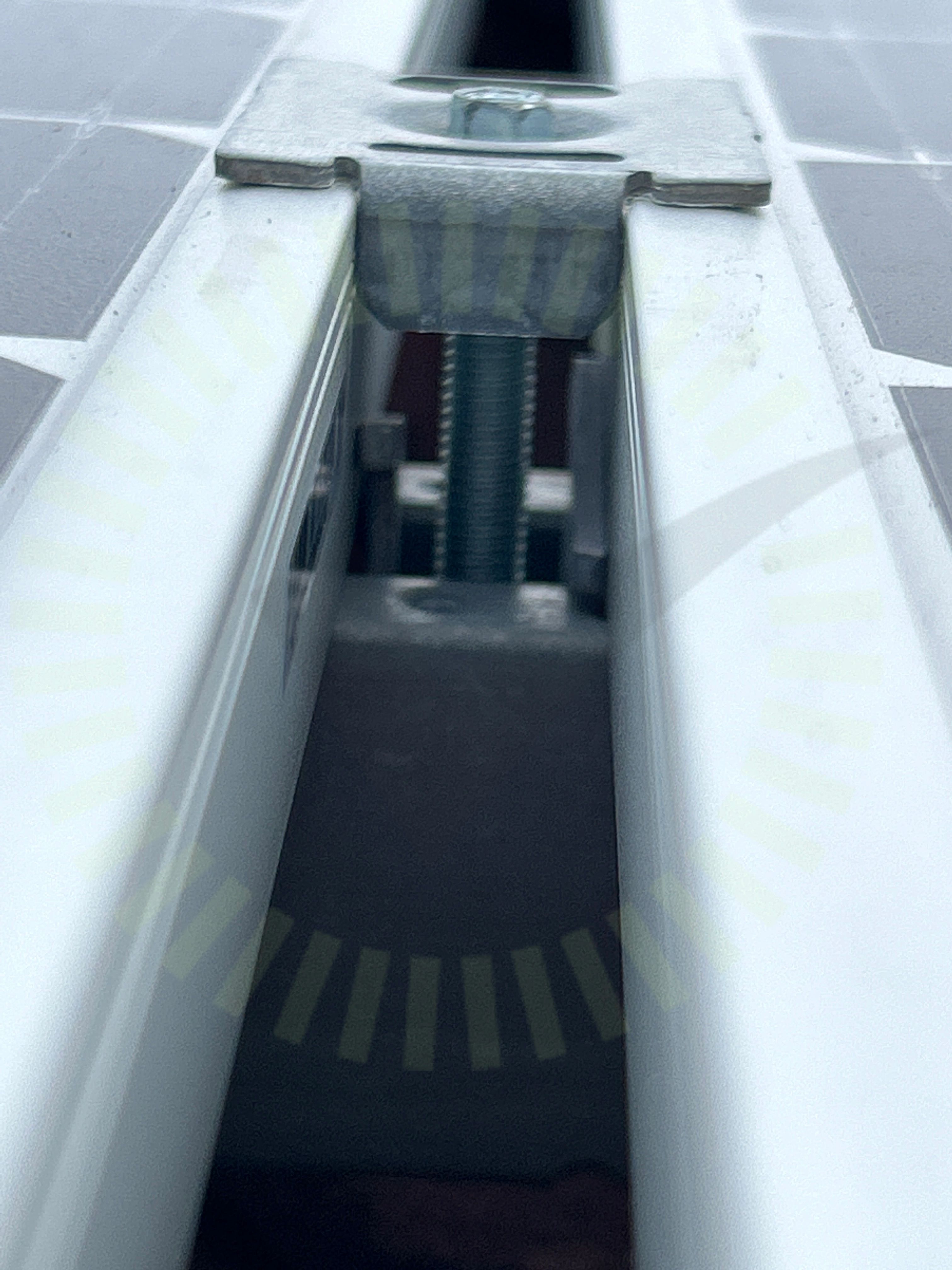

Klämmor rätt förläggning

4.1 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

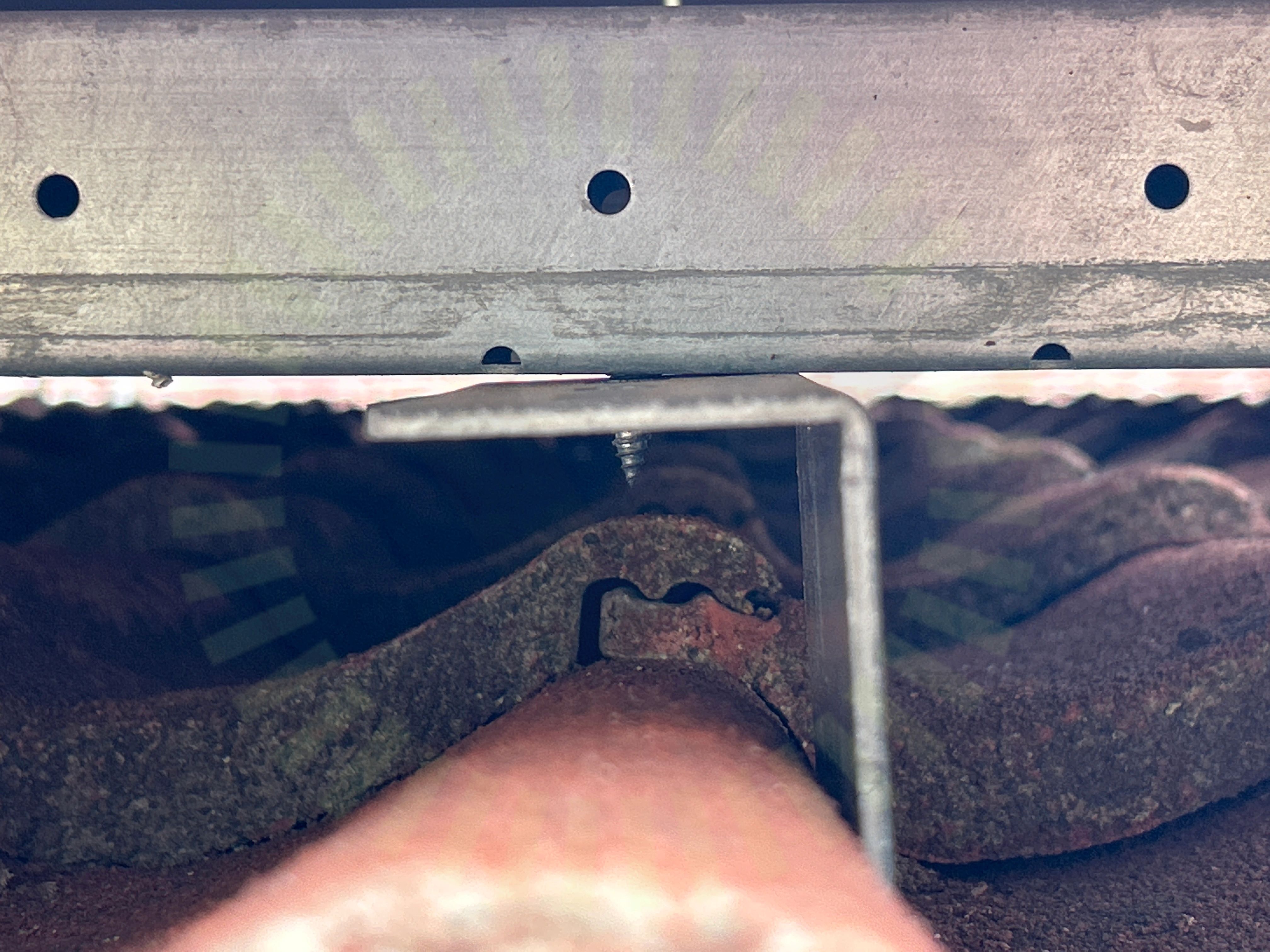

Skenornas infästning

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

MA5104. Sid 1 (1) | Version 4 - 221101

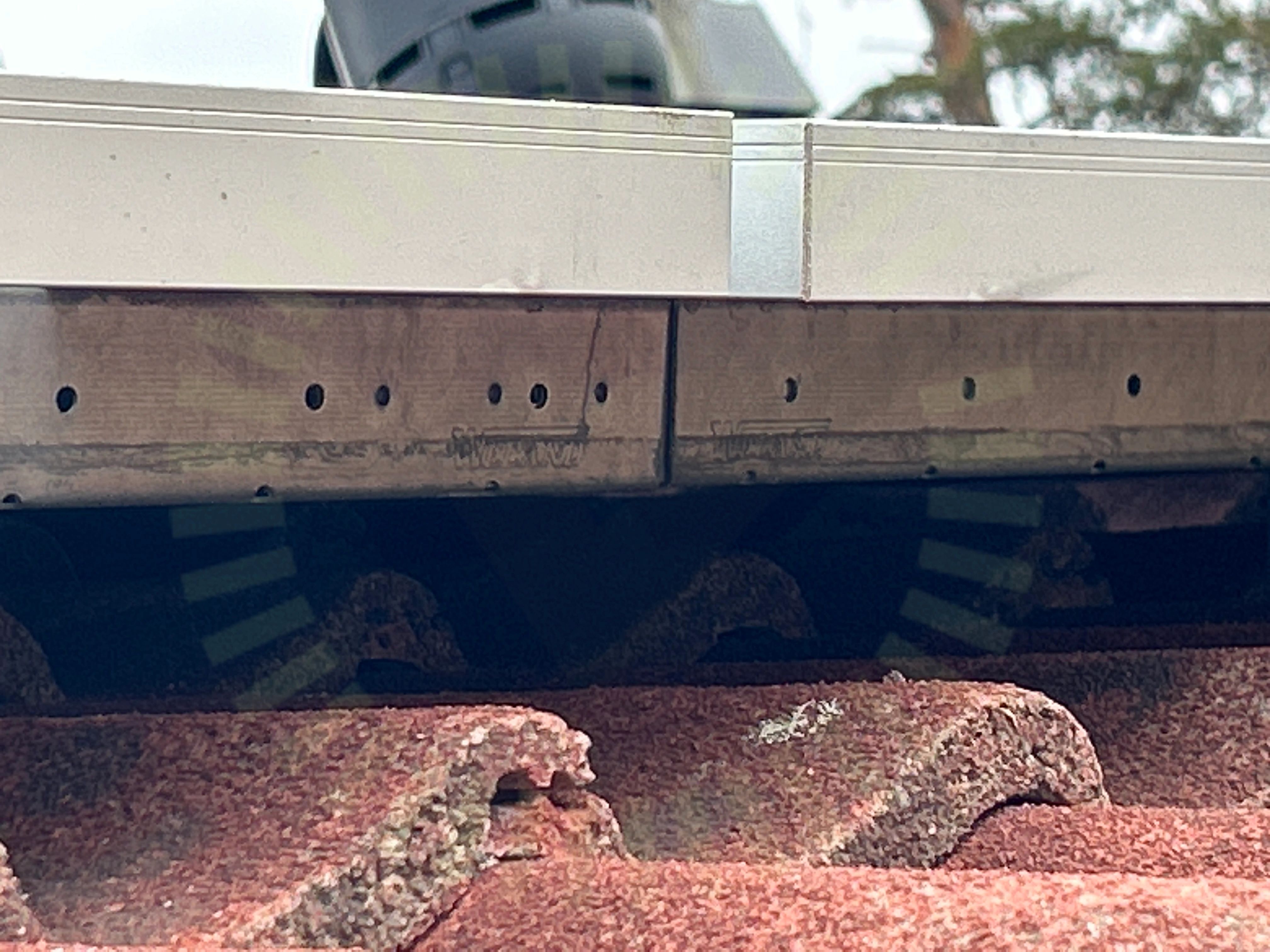

Skenskarvar

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5104. Sid 1 (1) | Version 4 - 221101

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Snitt cc-mått 900mm.

MA5104. Sid 1 (1) | Version 4 - 221101

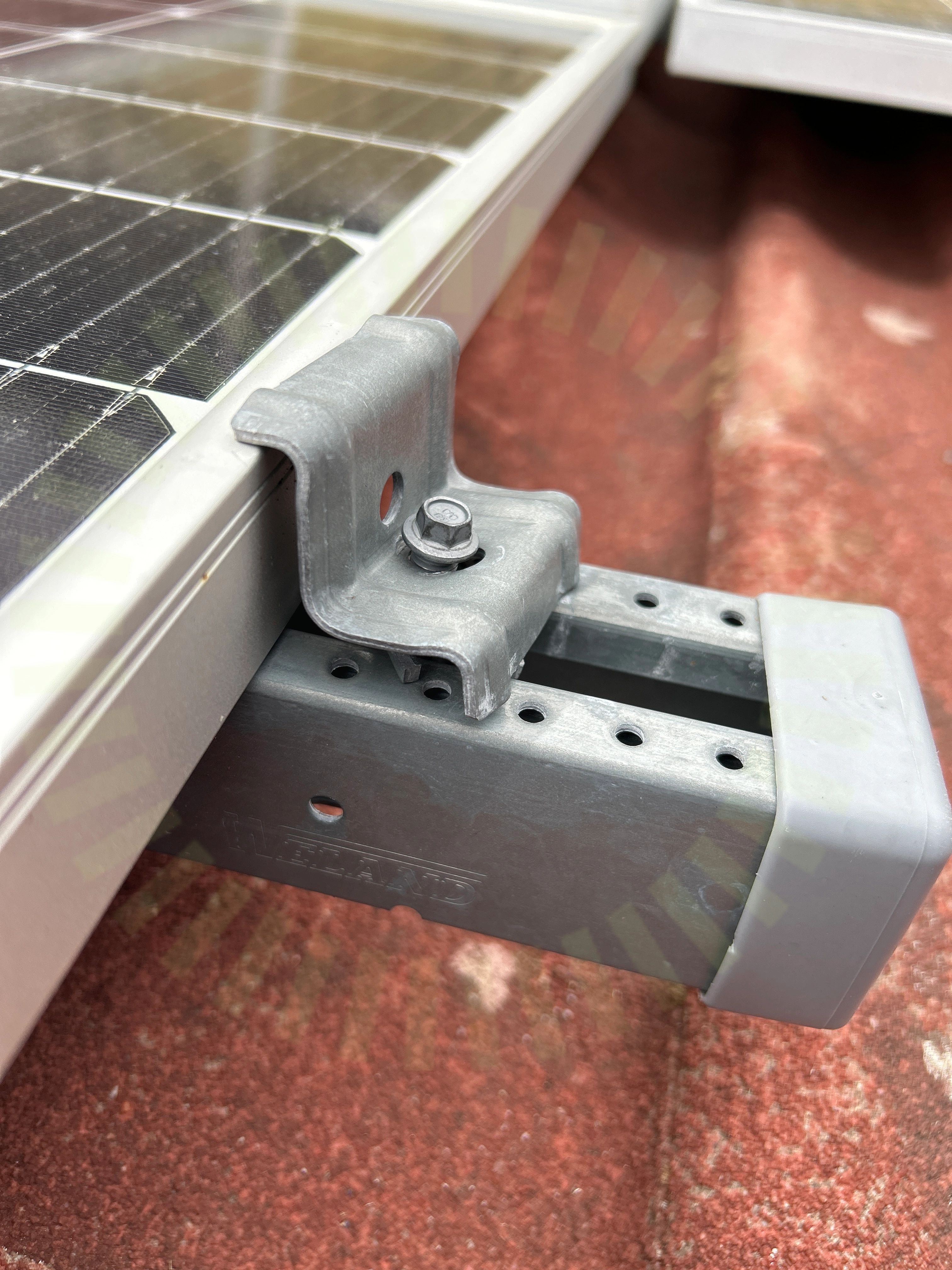

Ändklämmor

4.6 Ändklämmor

Inte godkänd

Klämman är inte åtdragen.

Godkända kontrollpunkter

16/22
Främmande materialKabeluppfästningLäktinfästningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas överhängSkyddTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/29

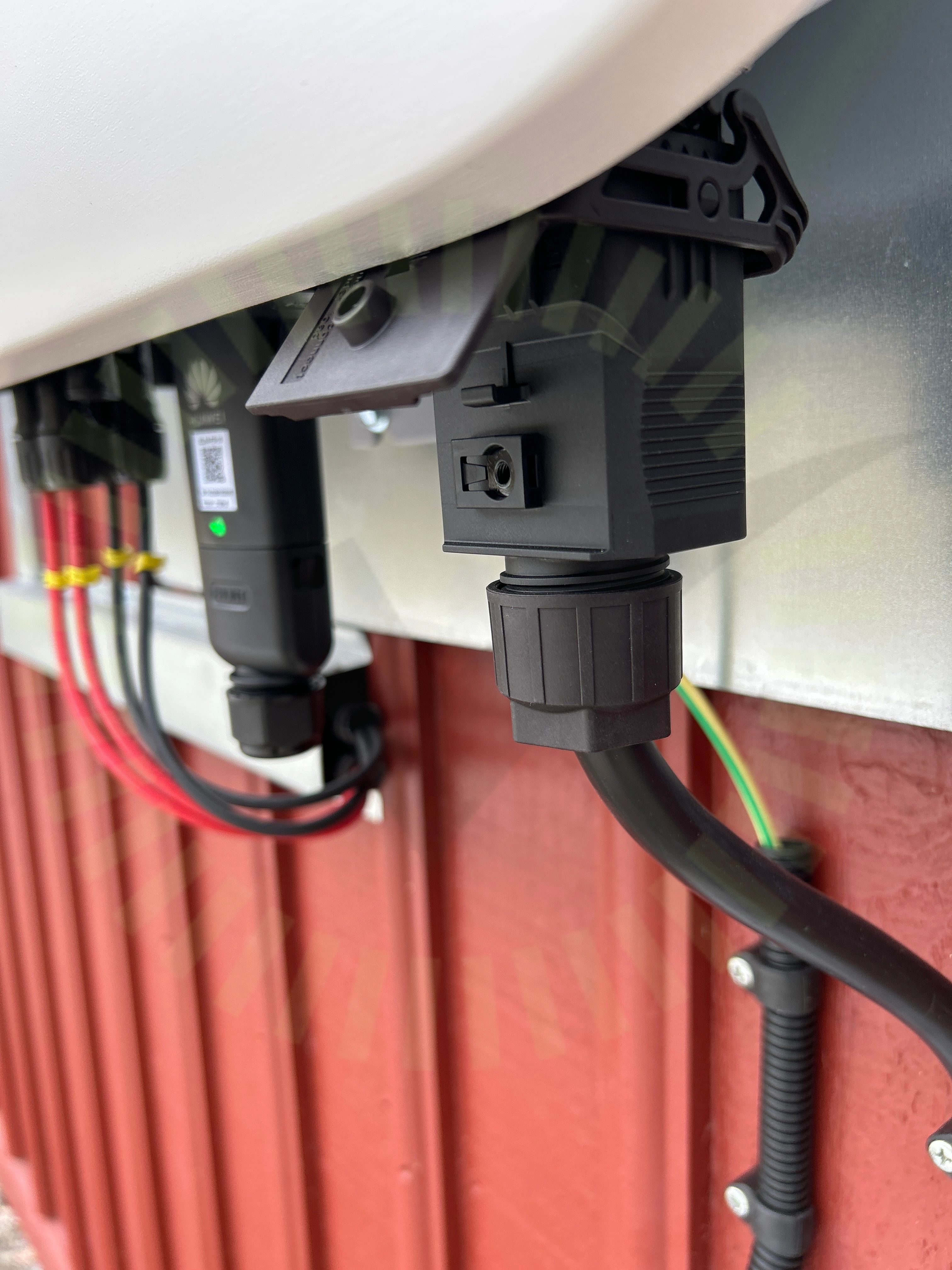

AC anslutning växelriktare

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

28/29
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterMärkningPlaceringSäkringsdimensionVentilation
