Besiktningsrapport

9.4

Installation genom

Nova Solar

Datum

12 april 2023

Ort

Torslanda, Västra Götalands län

Klämmor rätt förläggning

Kabelskydd

95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/39

1.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

37/39

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39

Tillförlitligt fäst

Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

16/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Växelriktare

Anmärkningar

1/1

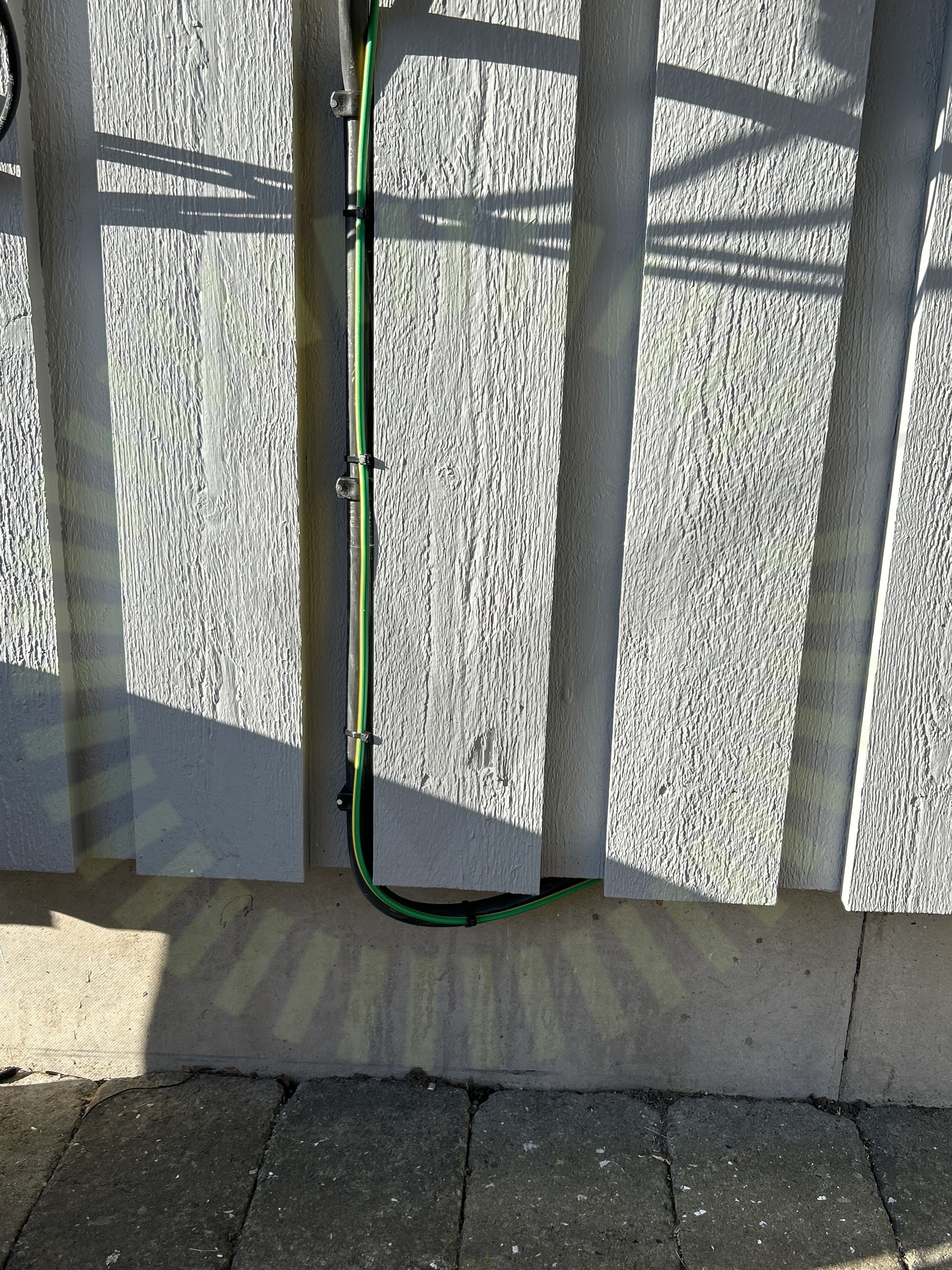

3.1 Kabelskydd

Inte godkänd

Kablage oskyddat vid marknivå.

Weland Stål: Läktfästen

Anmärkningar

2/22

4.1 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel är fel förlagd i skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

4.2 Underbyggnad

Inte godkänd

Taket har 45x45 läkt. Tryck och lyft överstiger vad 45x45 läkt klarar. Lastberäkning säger 3.42kN tryck och 3.22kN lyft. Läkt klarar max 2.5kN för båda.

PD5109 | Version 4 - 221028 | Sid 1 (1)

Godkända kontrollpunkter

18/22

DC kabel förläggningFrämmande materialKabeluppfästningLäktinfästningMittklämma skruvMittklämmorPlaceringShimsSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/22

TakgenomföringTvådelad Takkrok
