Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Solsystem Sverige AB

Datum

16 augusti 2023

Ort

Bjärred, Skåne län
Stress på kontakter
Kontaktdon
Klämmor rätt förläggning
89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Råspont
VäxelriktareSAJ: R5 3-20K-T2
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/16
Kontaktdon

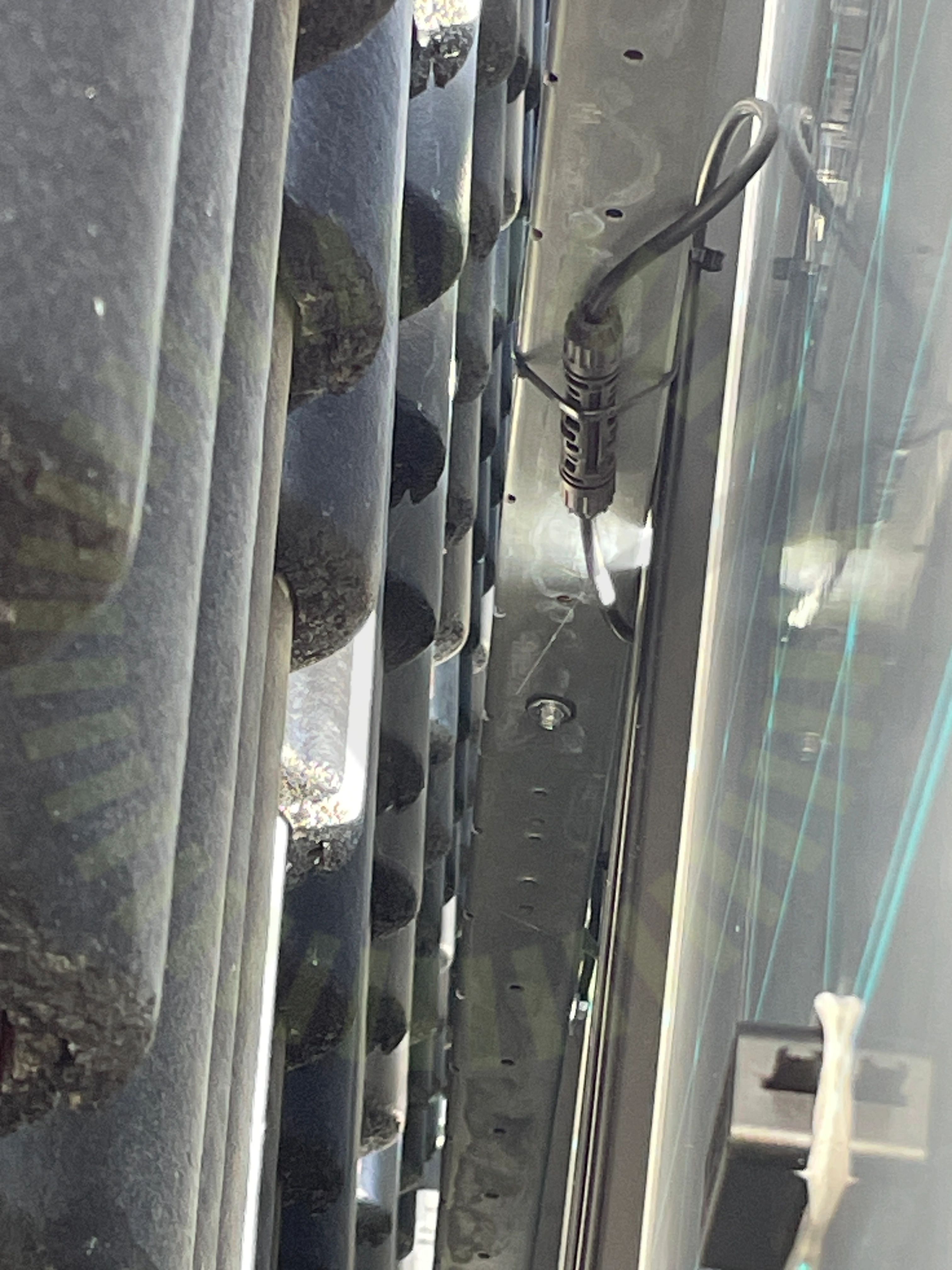

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje. Förekommer generellt under samtliga panelfält.

Staubli Monteringsanvisning MA711
Stress på kontakter

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor så att kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/24
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Klämmor rätt förläggning

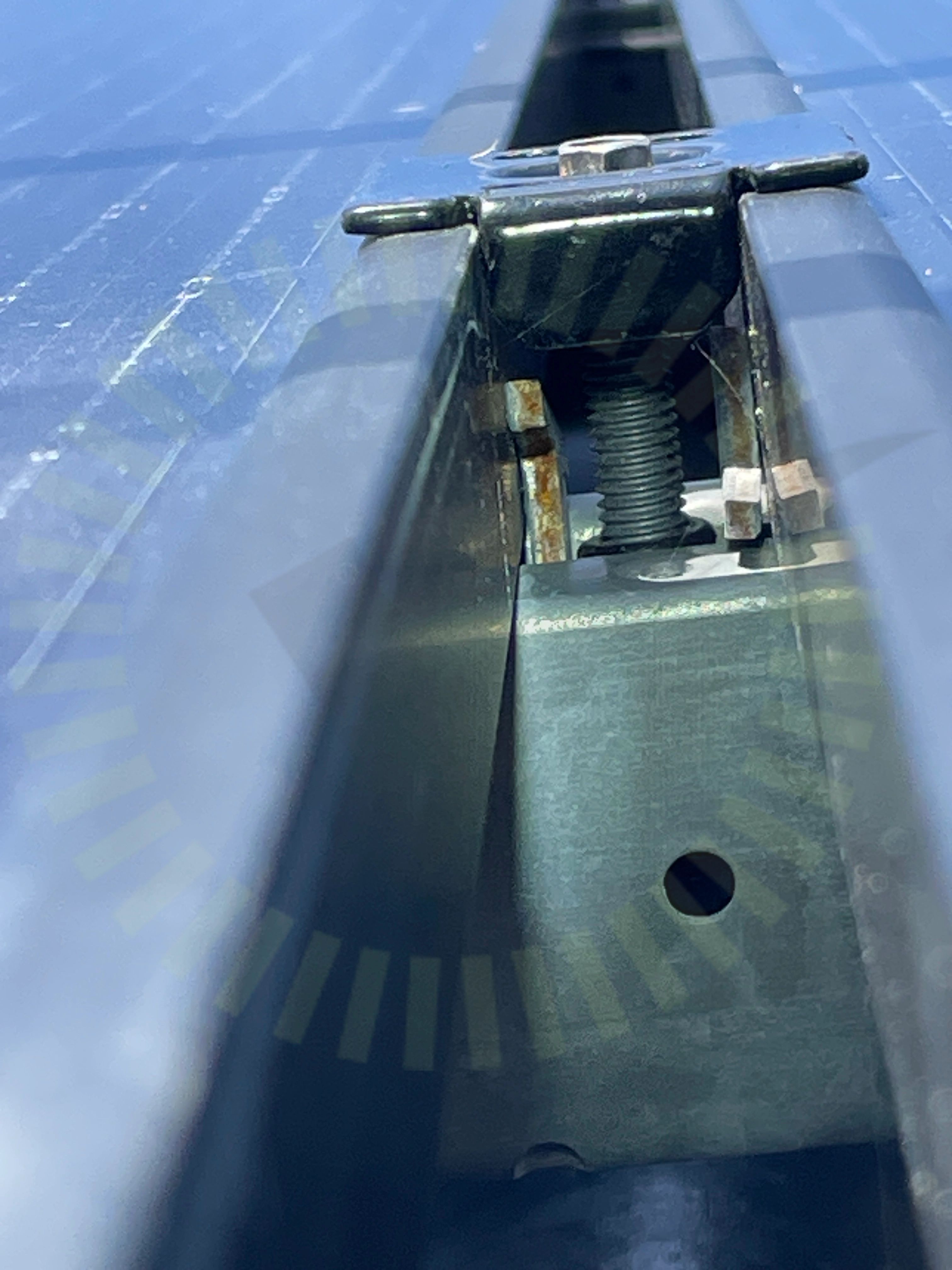

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad på flertalet ställen.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenornas infästning

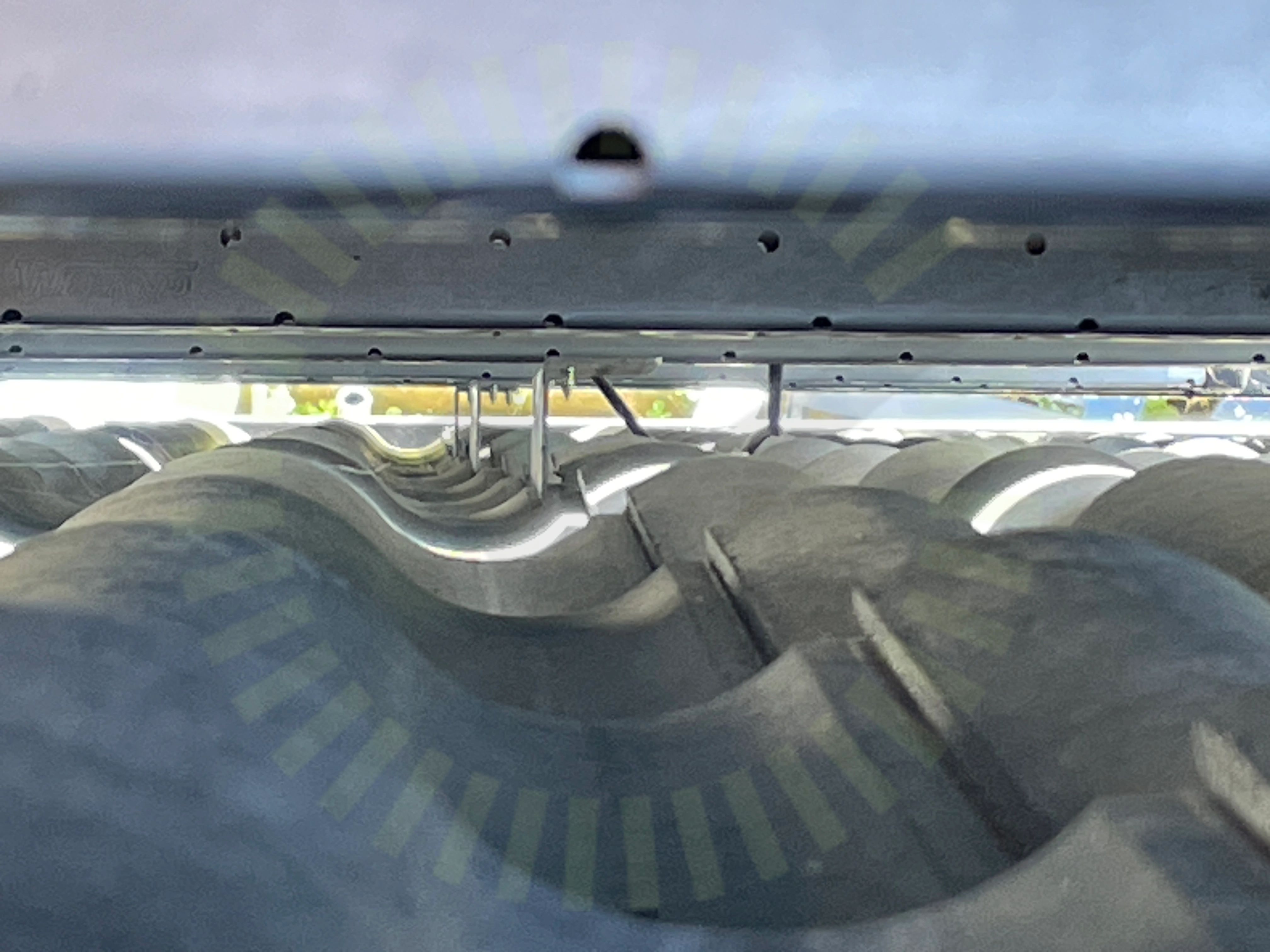

4.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MA5102 Sid 1 (1) | Version 3 - 221101
Skenskarvar

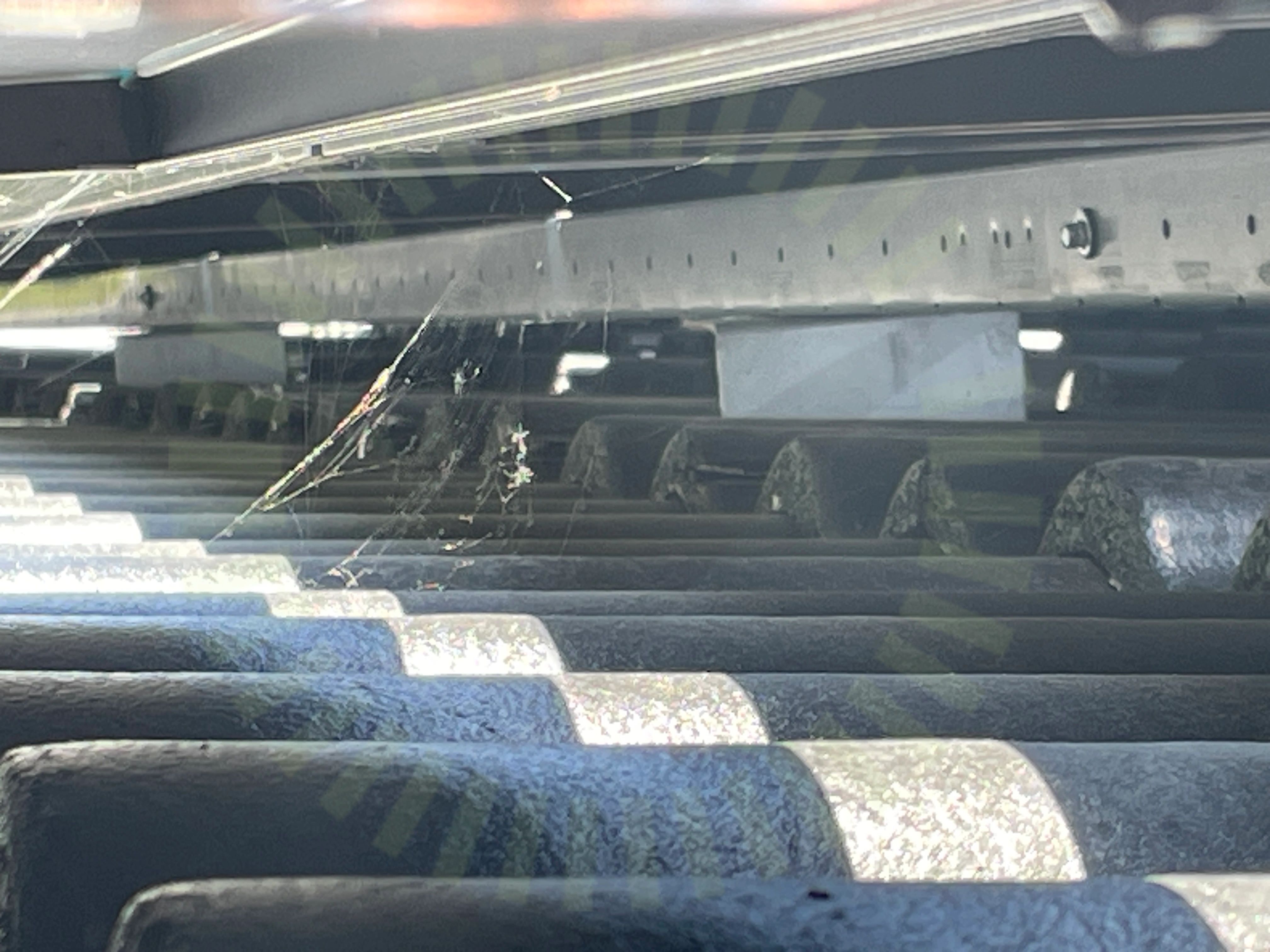

4.4 Skenskarvar

Inte godkänd

Samtliga sammankopplingar mellan skenorna är inte korrekt installerad, saknas två skruvar.

MA5102 Sid 1 (1) | Version 3 - 221101
Takgenomföring

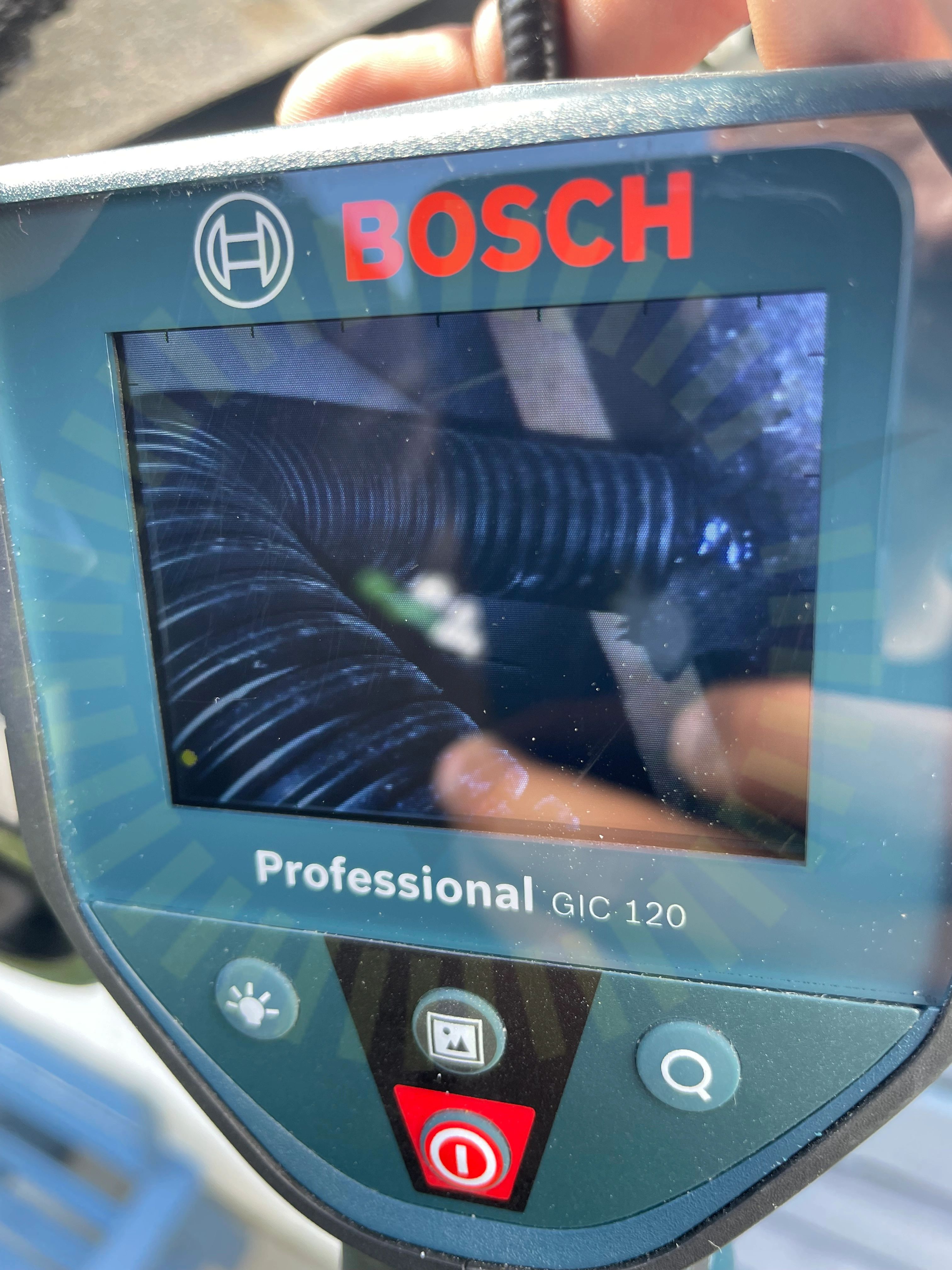

4.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Ändklämmor skena

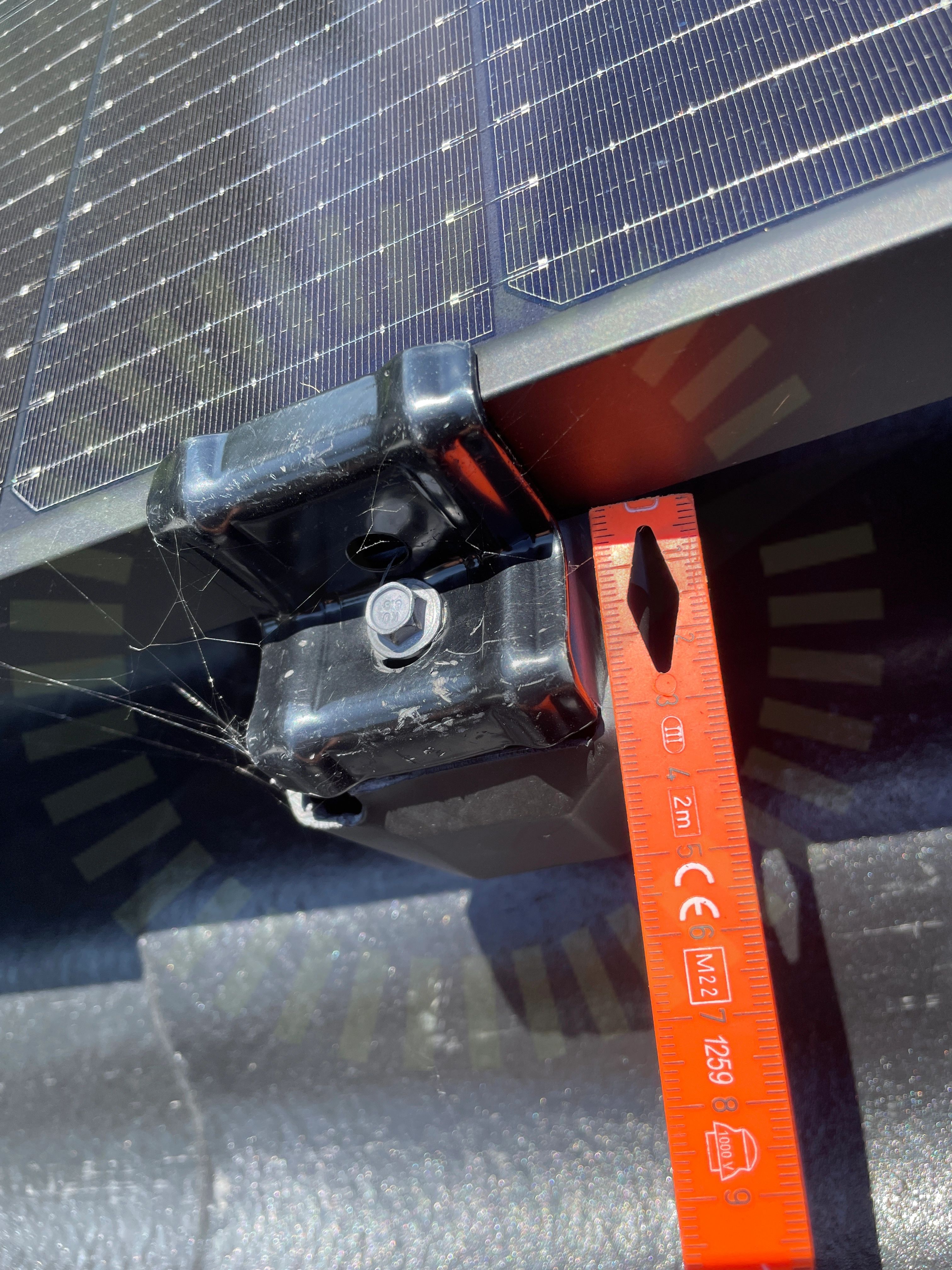

4.6 Ändklämmor skena

Inte godkänd

Skenans utstick för ändklämman är för kort

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

18/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Anmärkningar

1/4
Varning för backspänning

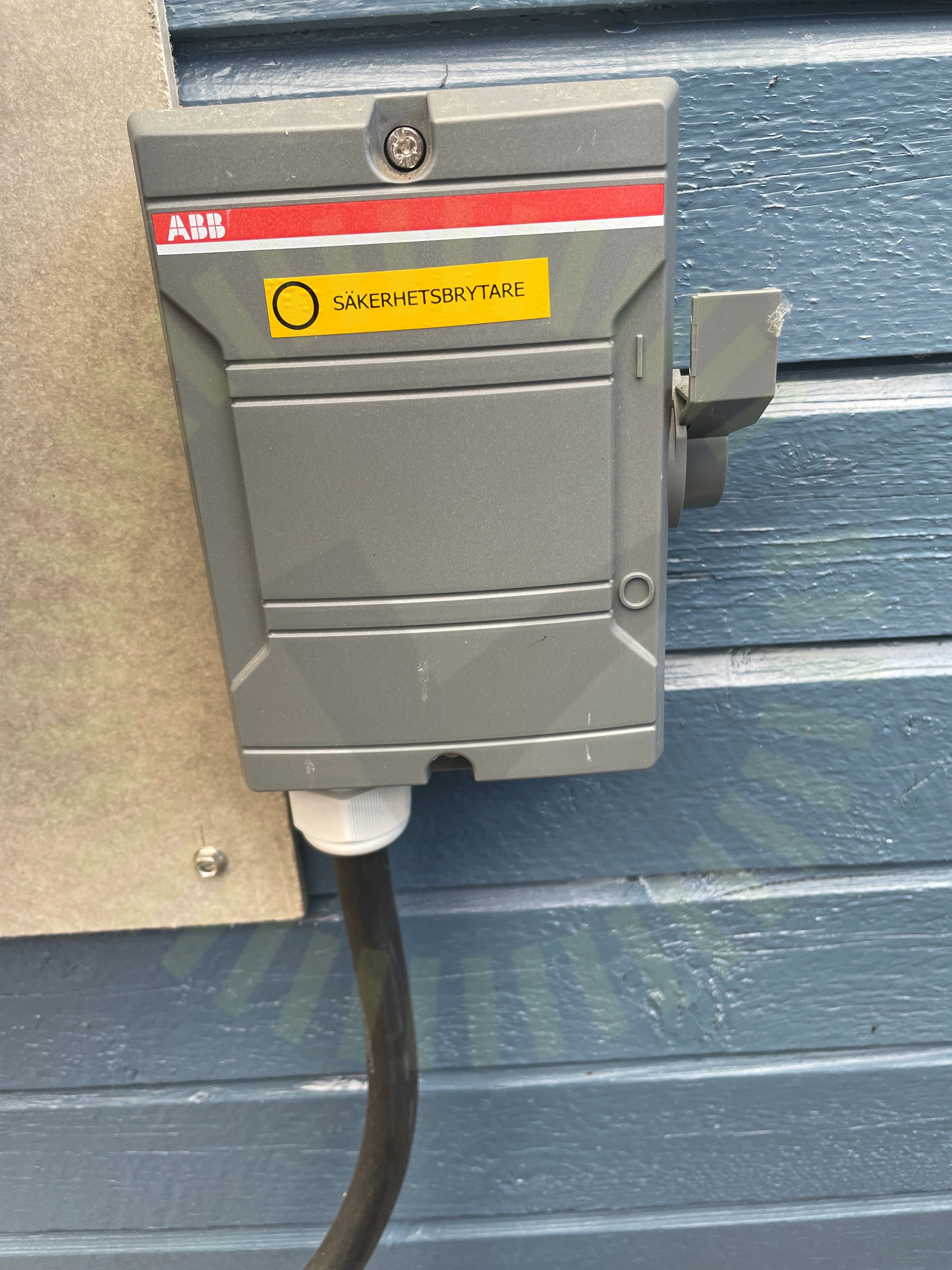

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning bakspänning saknas på säkerhetsbrytare.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4
Informering av solcellerVarning för likspänning

Ej tillgängligt vid besiktning

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/34
Genomföringar

6.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

User Manual SAJ Solar Inverter, Sida 32

Godkända kontrollpunkter

32/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
