Besiktningsrapport

8.8

Installation genom

Skandica Solar

Datum

29 juni 2023

Ort

Torslanda, Västra Götalands län

Uppskalad ledare

Skenornas överhäng

Föremål mot bakstycke

+ 1

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

MontagesystemK2: Standing Seam Clamps: Single Rail

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

3/27

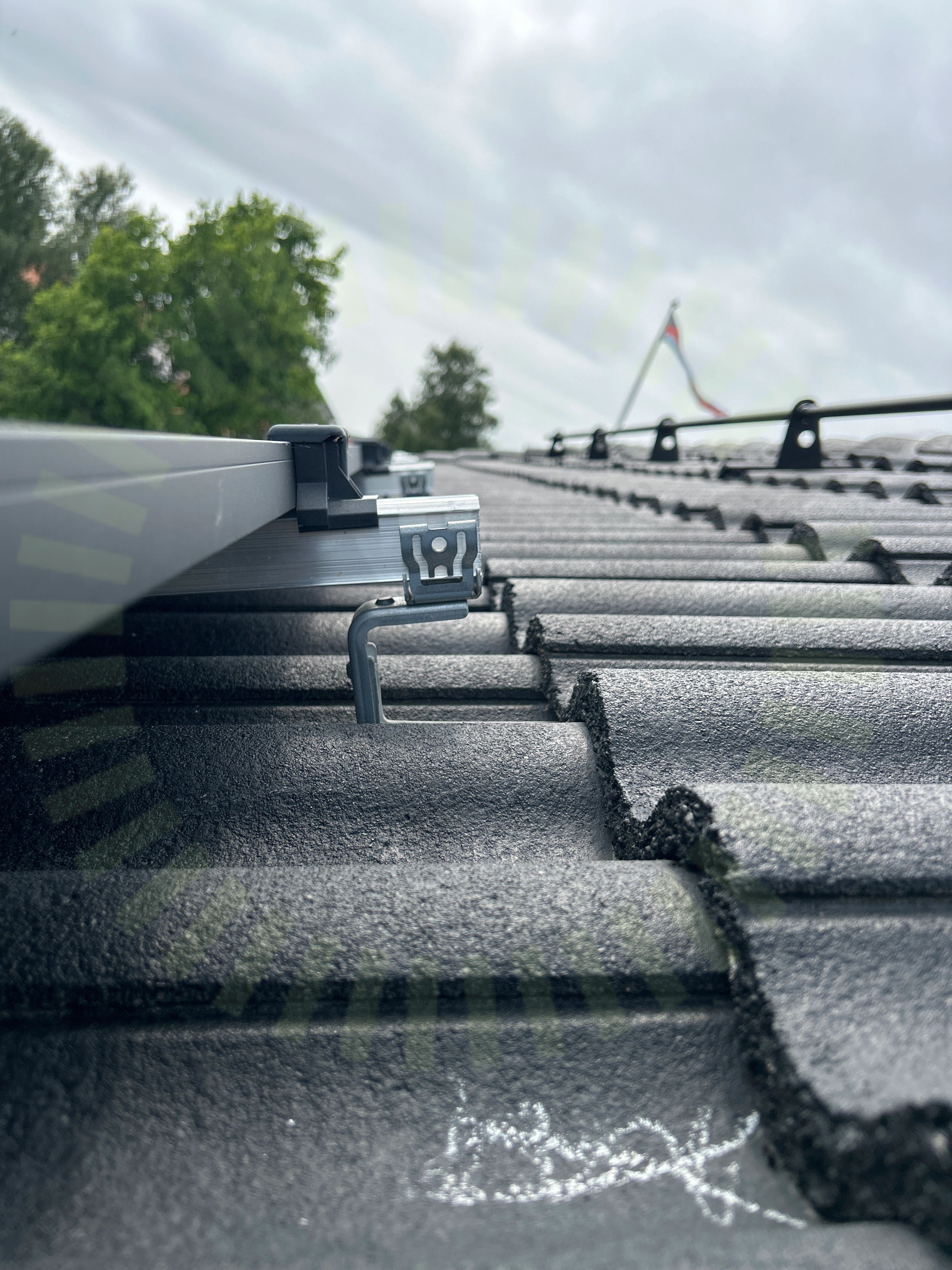

1.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

1.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

1.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt mått 75cm mellan krokar

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/27

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

K2: Standing Seam Clamps: Single Rail

Anmärkningar

3/24

2.1 CC mått Infästning

Inte godkänd

Saknas vind/lastberäkning uppmätt mått 58cm cc

2.2 Skenornas överhäng

Inte godkänd

Lastberäknas saknas.

Snö- och vindlastberäkning / Standing Seam Clamps Assembly EN V4 | 1222, sida 13

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/24

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringPotentialutjämningsledareSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhäng korslagerSkenskarvarVal av klämmaVäderbeständigt materialÄndklämmor

Longi: LR5-54HPB 390-410M

Anmärkningar

1/31

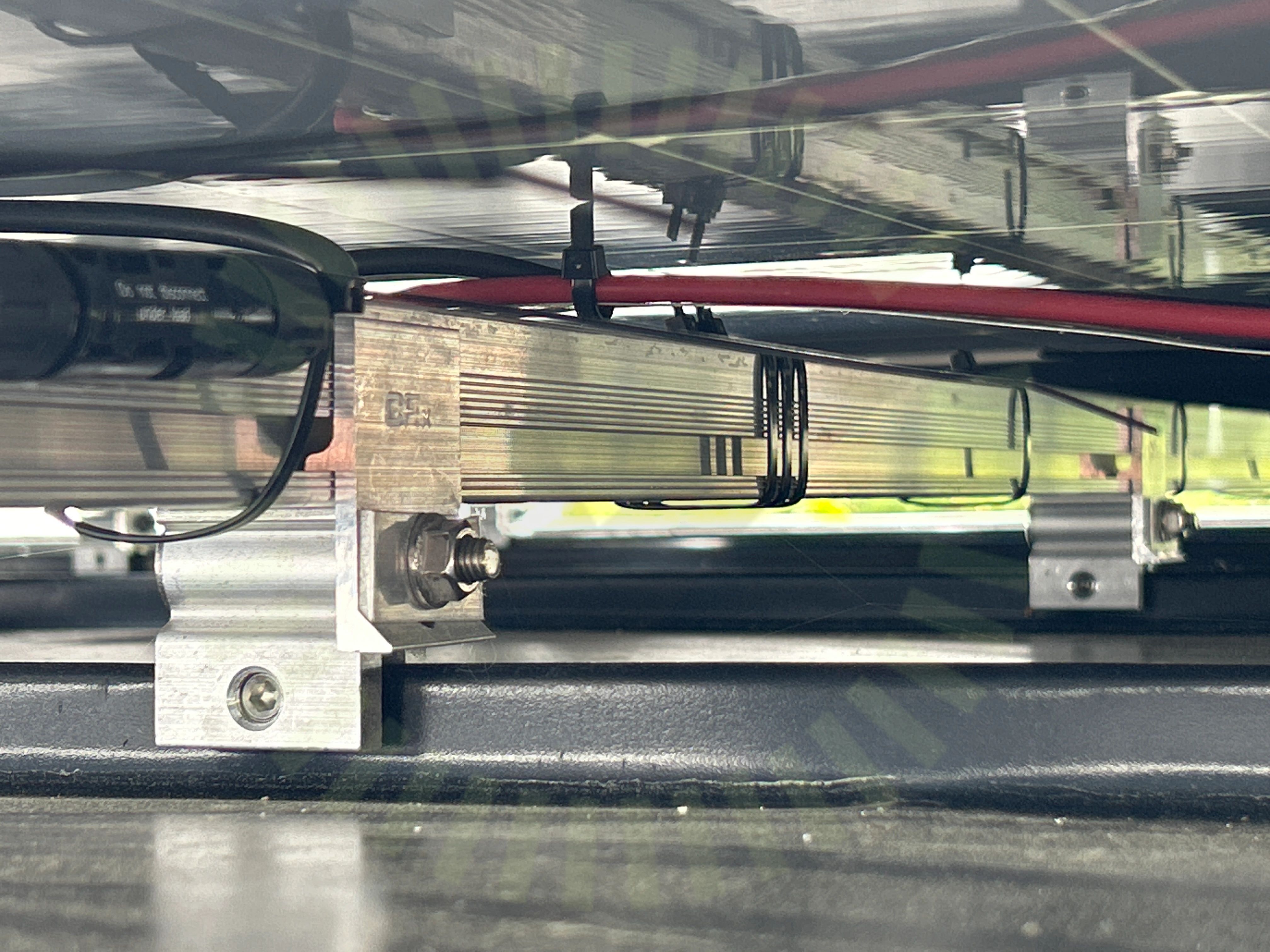

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt. Avklippta stripes med vassa kanter trycker emot bakstycket.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

29/31

Avstånd till takAvstånd till takDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKontaktdonKontaktdonKopplingslådaKopplingslådaMellanrumMellanrumPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningÖverlappningÖverlappning

Ej tillgängligt vid besiktning

1/31

Strängförläggning

Solis: S5-GR3P(3-20)K

Anmärkningar

7/41

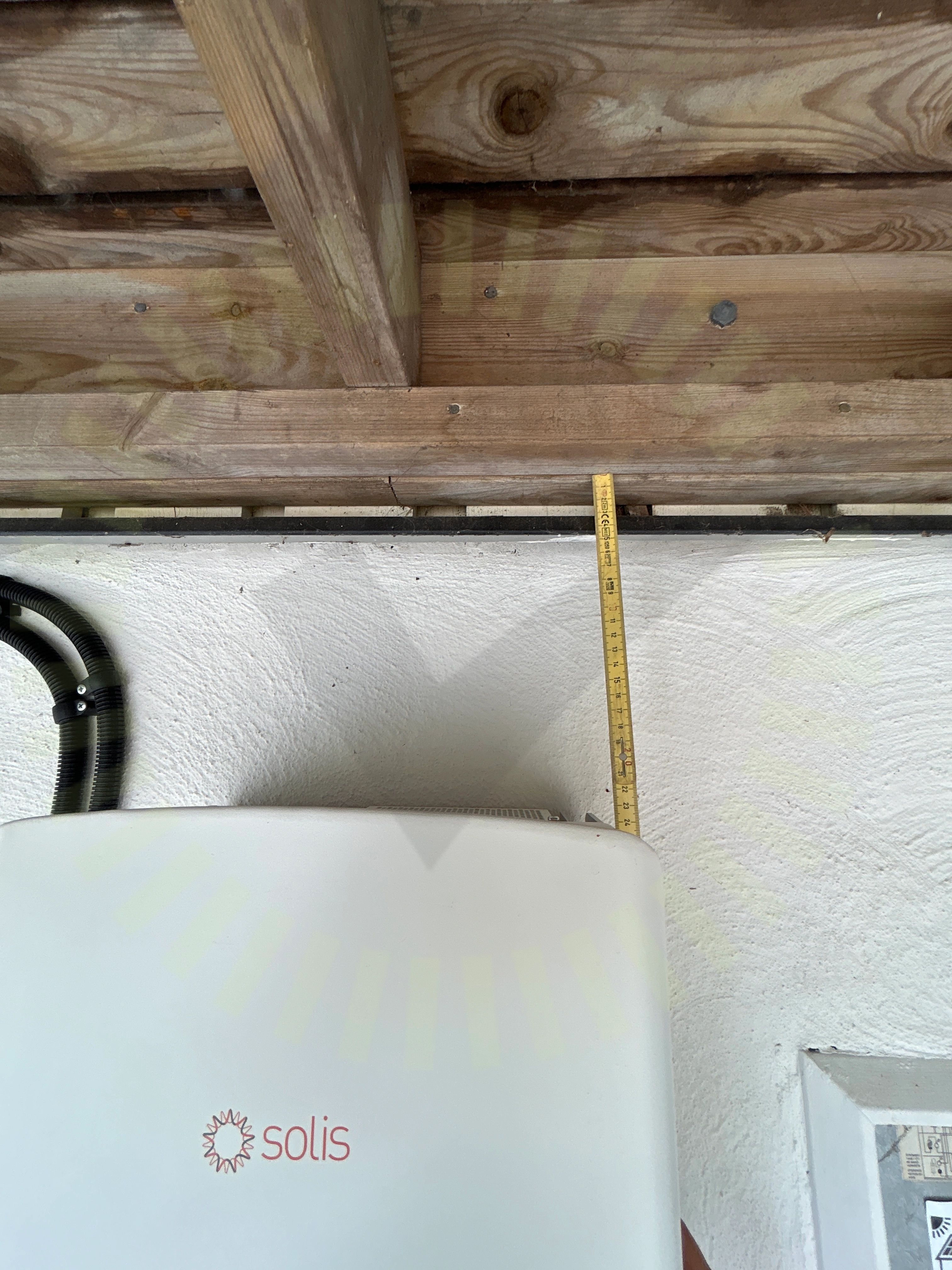

4.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. För nära taket.

Tillverkarens anvisningar

4.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.3 PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

4.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

4.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

4.6 Strängdesign

Inte godkänd

Strängdesign saknas.

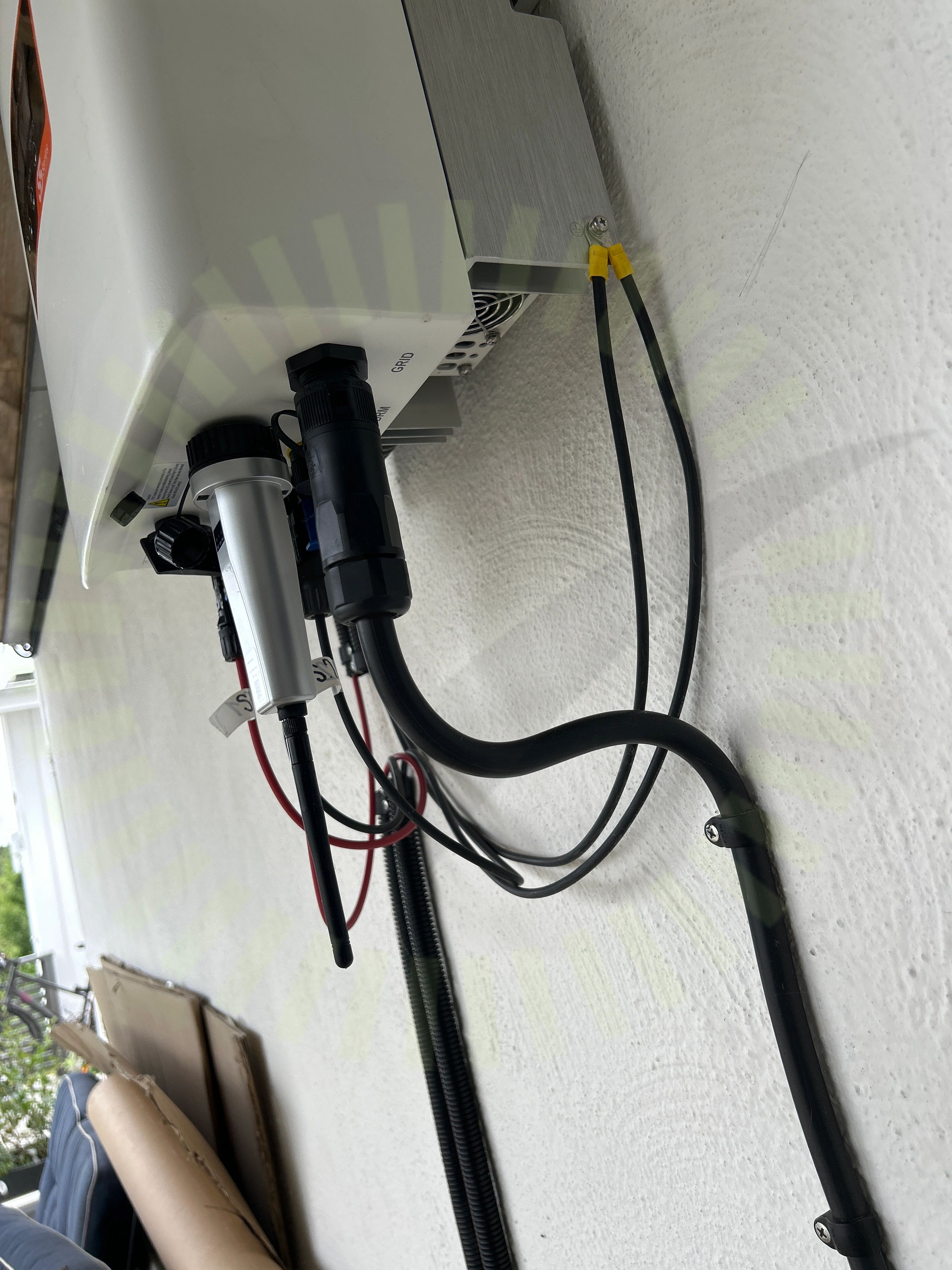

4.7 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

34/41

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabelKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkadorSäkringsdimensionTillförlitligt fästUtrymmeVarning för backspänningSäkringsdimensionVentilationVinkelVäderbeständigt material

Undercentral

Anmärkningar

1/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
